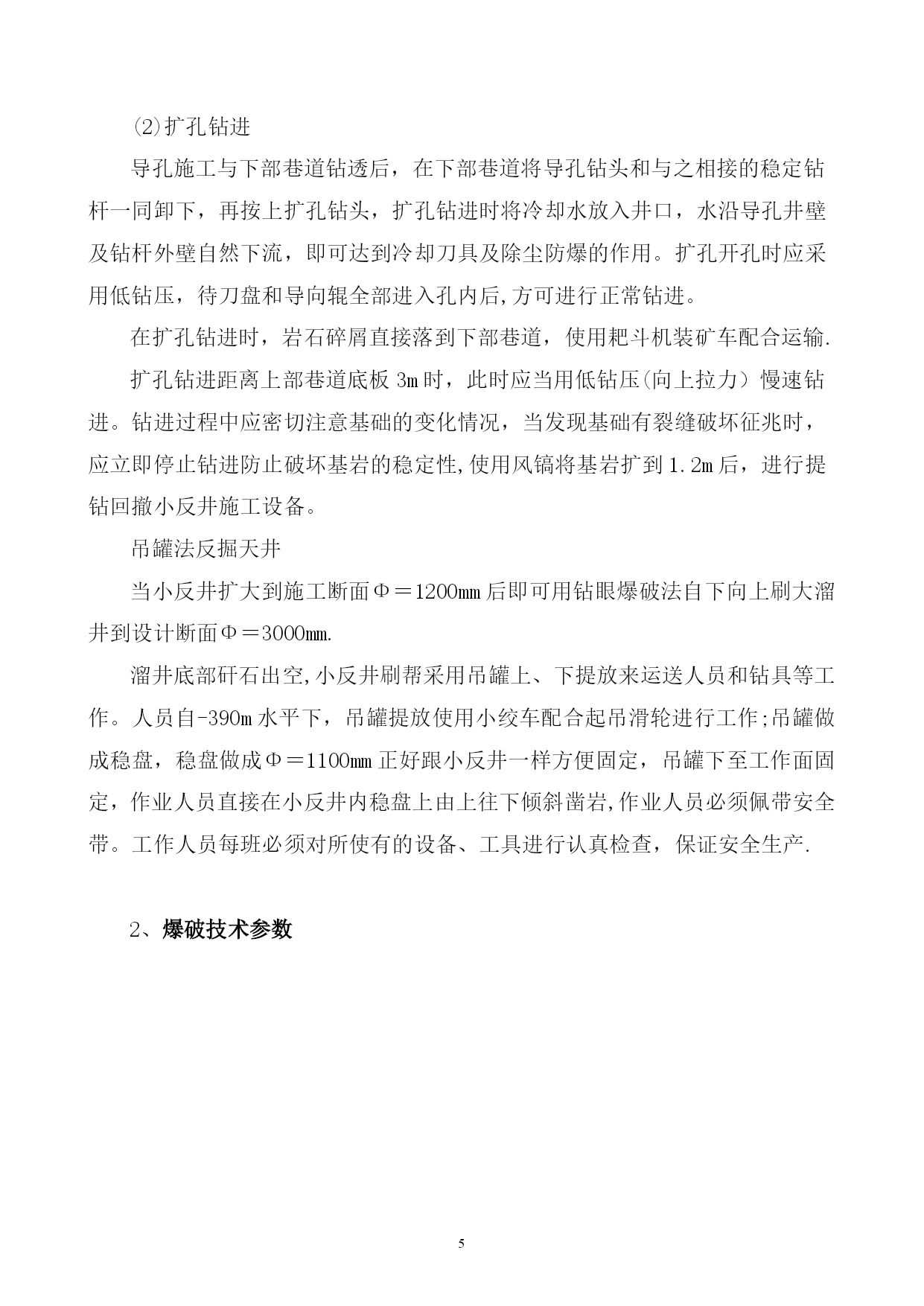

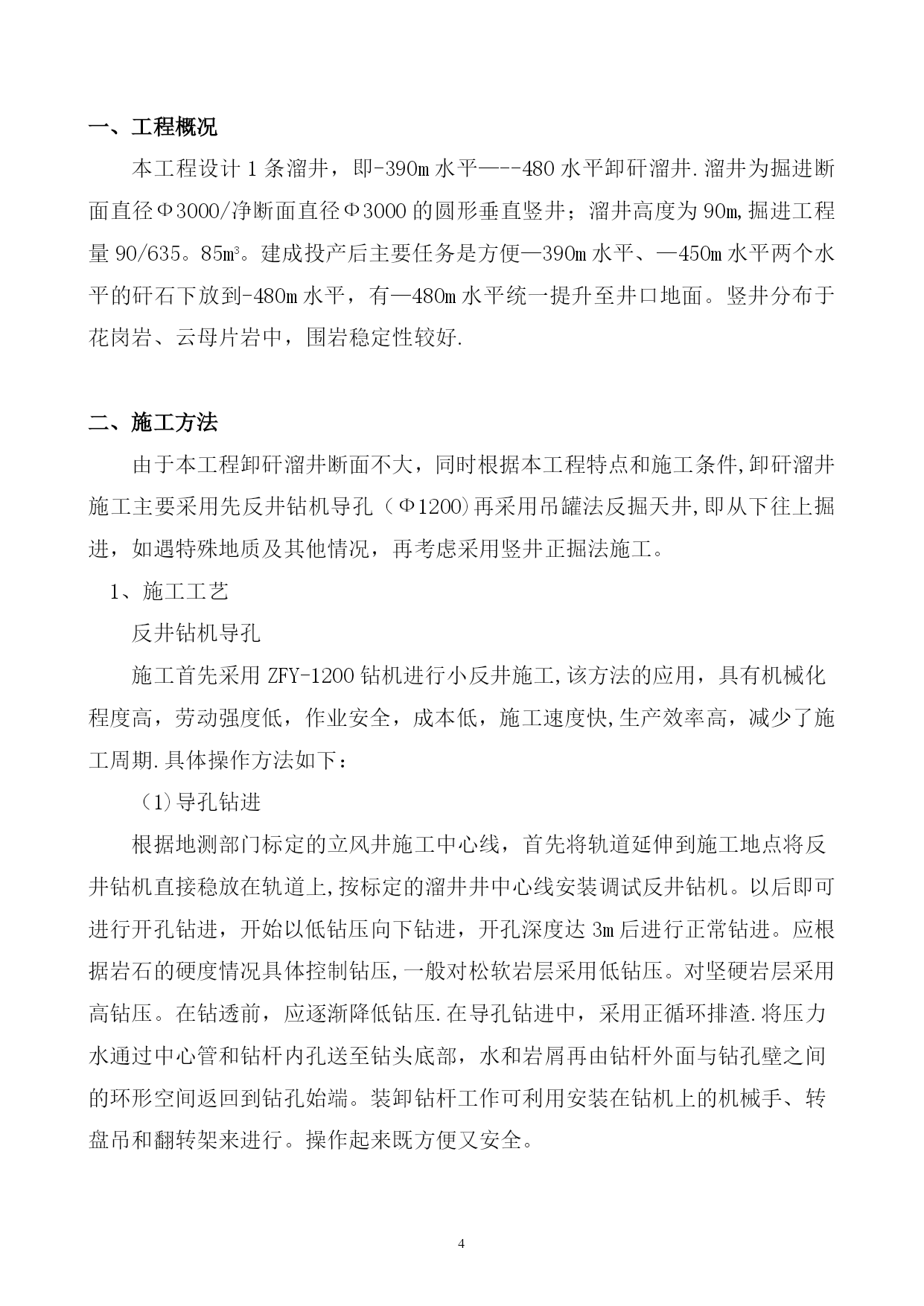

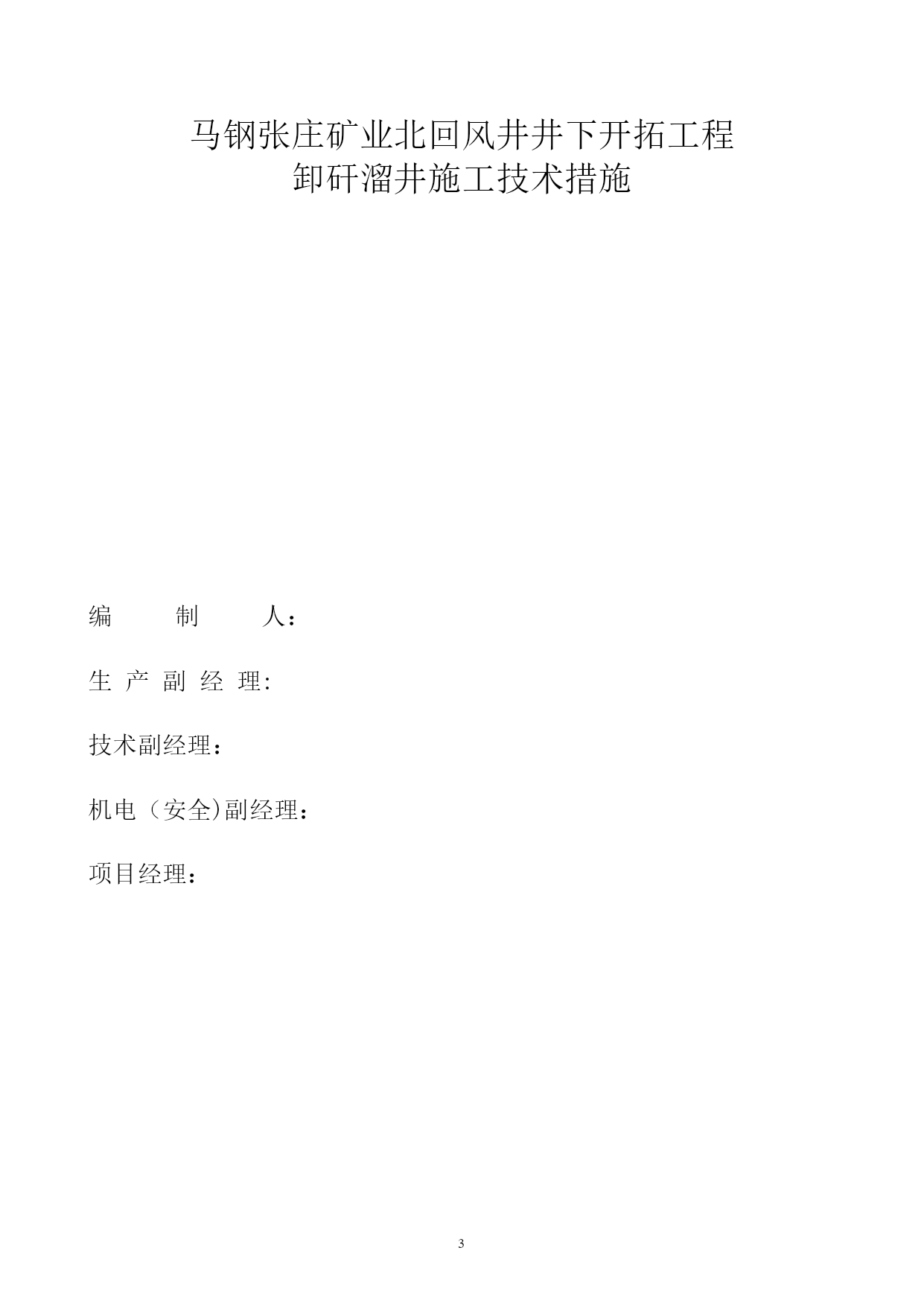

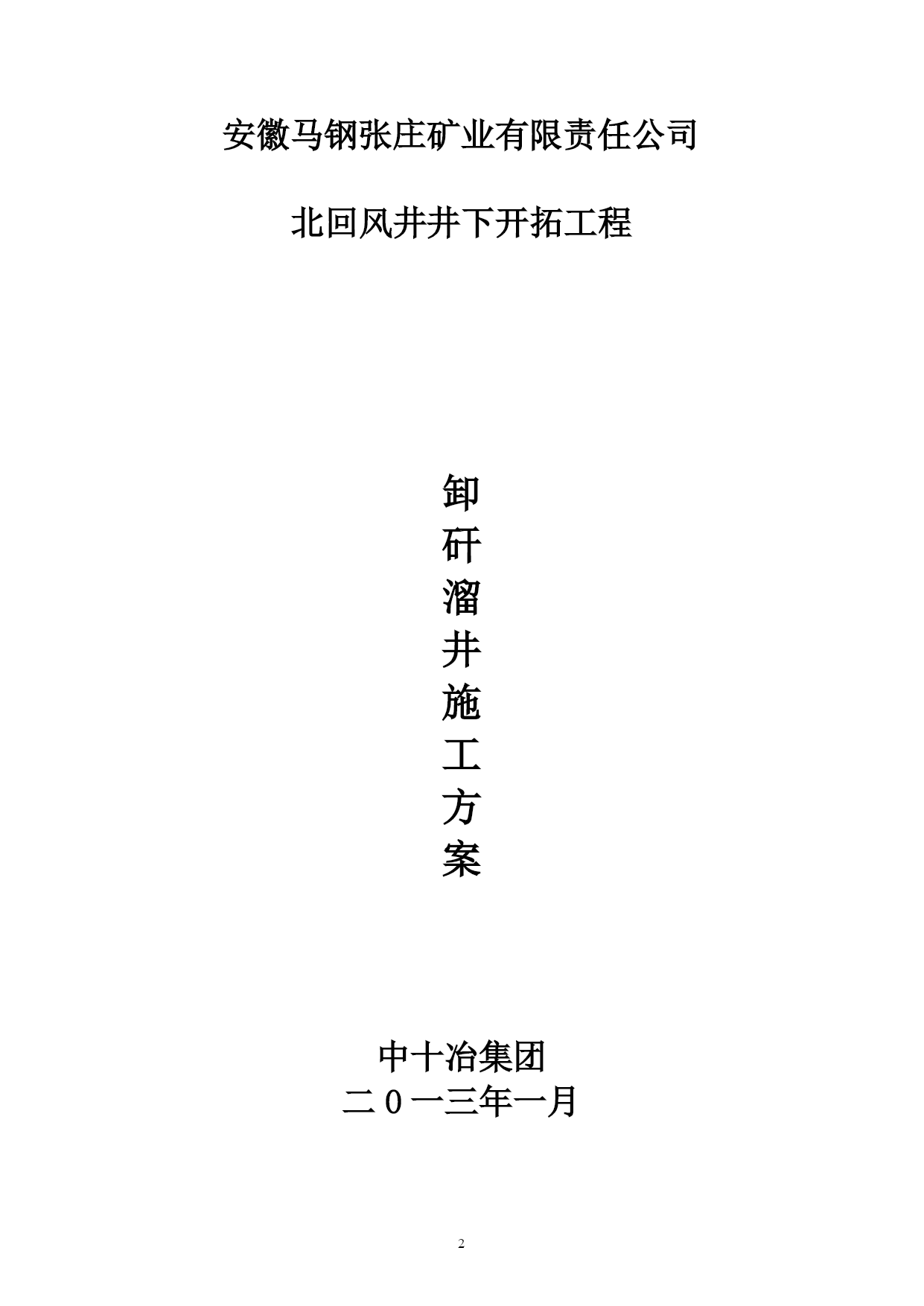

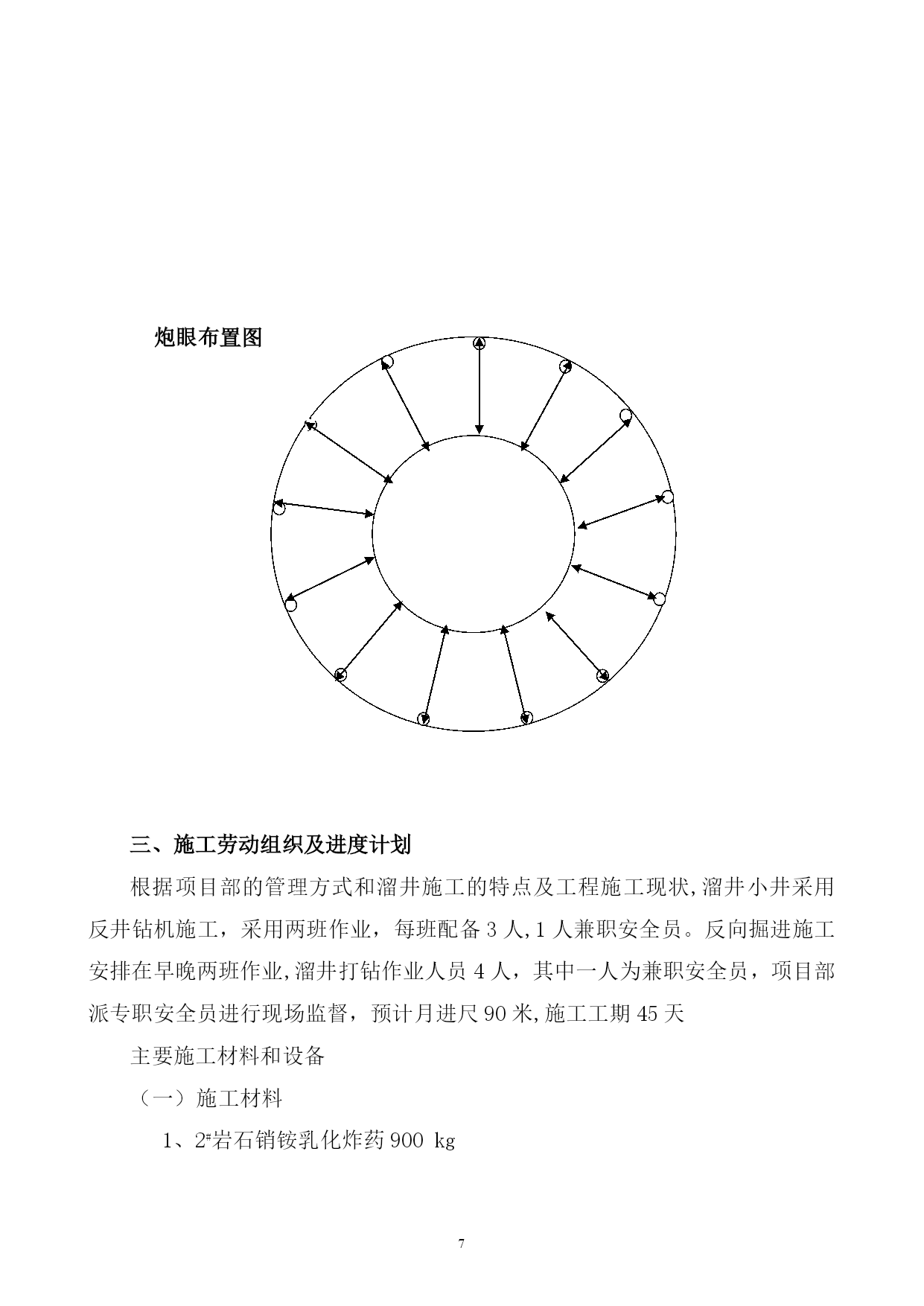

PAGEPAGE9溜井掘进施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载安徽马钢张庄矿业有限责任公司北回风井井下开拓工程卸矸溜井施工方案中十冶集团二0一三年一月马钢张庄矿业北回风井井下开拓工程卸矸溜井施工技术措施编制人：生产副经理:技术副经理：机电（安全)副经理：项目经理：一、工程概况本工程设计1条溜井，即-390m水平—--480水平卸矸溜井.溜井为掘进断面直径Ф3000/净断面直径Ф3000的圆形垂直竖井；溜井高度为90m,掘进工程量90/635。85m3。建成投产后主要任务是方便—390m水平、—450m水平两个水平的矸石下放到-480m水平，有—480m水平统一提升至井口地面。竖井分布于花岗岩、云母片岩中，围岩稳定性较好.二、施工方法由于本工程卸矸溜井断面不大，同时根据本工程特点和施工条件,卸矸溜井施工主要采用先反井钻机导孔（Ф1200)再采用吊罐法反掘天井,即从下往上掘进，如遇特殊地质及其他情况，再考虑采用竖井正掘法施工。1、施工工艺反井钻机导孔施工首先采用ZFY-1200钻机进行小反井施工,该方法的应用，具有机械化程度高，劳动强度低，作业安全，成本低，施工速度快,生产效率高，减少了施工周期.具体操作方法如下：（1)导孔钻进根据地测部门标定的立风井施工中心线，首先将轨道延伸到施工地点将反井钻机直接稳放在轨道上,按标定的溜井井中心线安装调试反井钻机。以后即可进行开孔钻进，开始以低钻压向下钻进，开孔深度达3m后进行正常钻进。应根据岩石的硬度情况具体控制钻压,一般对松软岩层采用低钻压。对坚硬岩层采用高钻压。在钻透前，应逐渐降低钻压.在导孔钻进中，采用正循环排渣.将压力水通过中心管和钻杆内孔送至钻头底部，水和岩屑再由钻杆外面与钻孔壁之间的环形空间返回到钻孔始端。装卸钻杆工作可利用安装在钻机上的机械手、转盘吊和翻转架来进行。操作起来既方便又安全。(2)扩孔钻进导孔施工与下部巷道钻透后，在下部巷道将导孔钻头和与之相接的稳定钻杆一同卸下，再按上扩孔钻头，扩孔钻进时将冷却水放入井口，水沿导孔井壁及钻杆外壁自然下流，即可达到冷却刀具及除尘防爆的作用。扩孔开孔时应采用低钻压，待刀盘和导向辊全部进入孔内后,方可进行正常钻进。在扩孔钻进时，岩石碎屑直接落到下部巷道，使用耙斗机装矿车配合运输.扩孔钻进距离上部巷道底板3m时，此时应当用低钻压(向上拉力）慢速钻进。钻进过程中应密切注意基础的变化情况，当发现基础有裂缝破坏征兆时，应立即停止钻进防止破坏基岩的稳定性,使用风镐将基岩扩到1.2m后，进行提钻回撤小反井施工设备。吊罐法反掘天井当小反井扩大到施工断面Φ＝1200mm后即可用钻眼爆破法自下向上刷大溜井到设计断面Φ＝3000mm.溜井底部矸石出空,小反井刷帮采用吊罐上、下提放来运送人员和钻具等工作。人员自-390m水平下，吊罐提放使用小绞车配合起吊滑轮进行工作;吊罐做成稳盘，稳盘做成Φ＝1100mm正好跟小反井一样方便固定，吊罐下至工作面固定，作业人员直接在小反井内稳盘上由上往下倾斜凿岩,作业人员必须佩带安全带。工作人员每班必须对所使有的设备、工具进行认真检查，保证安全生产.2、爆破技术参数溜井掘进爆破参数表名称单位数量名称单位数量岩石坚固性系数普氏8—12装药总量kg24炮眼直径mm42掘进断面面积m25。1炮眼深度m3.1爆破效率90℅雷管种类半秒延期非电每循环进尺m2.5炮眼总数个13每循环爆破岩石量m312.75炸药种类2＃岩石销铵每m3岩石雷管消耗量发2。5药卷直径mm40每m3岩石炸药消耗量kg1。95天溜井掘进炮眼布置及装药量表炮眼名称炮序号眼炮眼数目炮眼角度炮眼深度装药参数爆破顺序雷管段数连线方式每眼小计药卷长度装满系数卷数重量卷数重量周边眼1~131390.3.12.50.8120。1515624Ⅲ2合计1340.324炮眼布置图三、施工劳动组织及进度计划根据项目部的管理方式和溜井施工的特点及工程施工现状,溜井小井采用反井钻机施工，采用两班作业，每班配备3人,1人兼职安全员。反向掘进施工安排在早晚两班作业,溜井打钻作业人员4人，其中一人为兼职安全员，项目部派专职安全员进行现场监督，预计月进尺90米,施工工期45天主要施工材料和设备施工材料1、2#岩石销铵乳化炸药900kg2、半秒延期非电雷管500发3、工业导爆管2400米4、5＃角钢20kg5、4mm厚钢板20kg6、φ20钢管30kg主要施工设备1、YS
