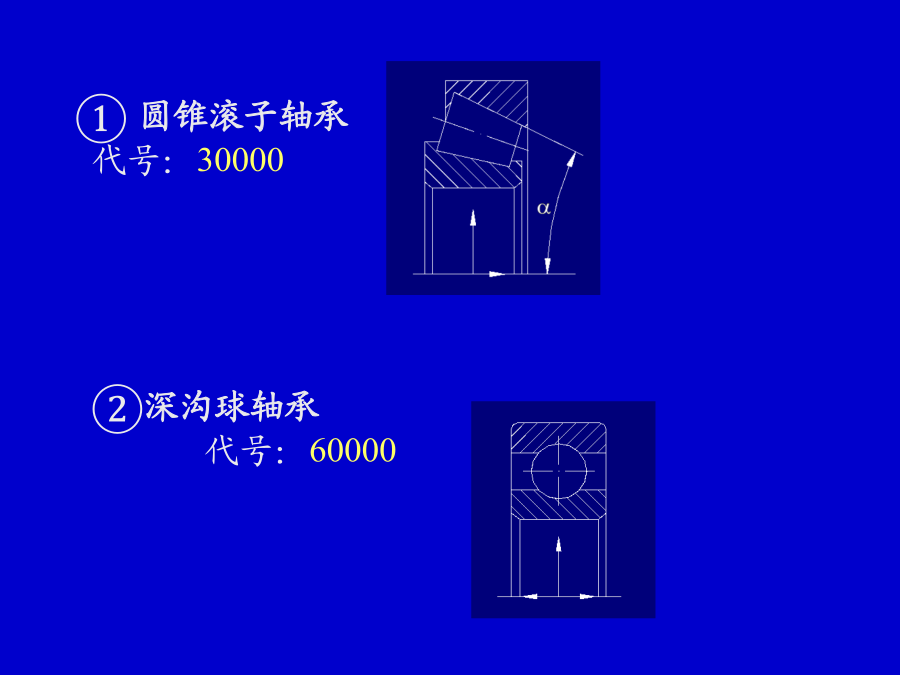

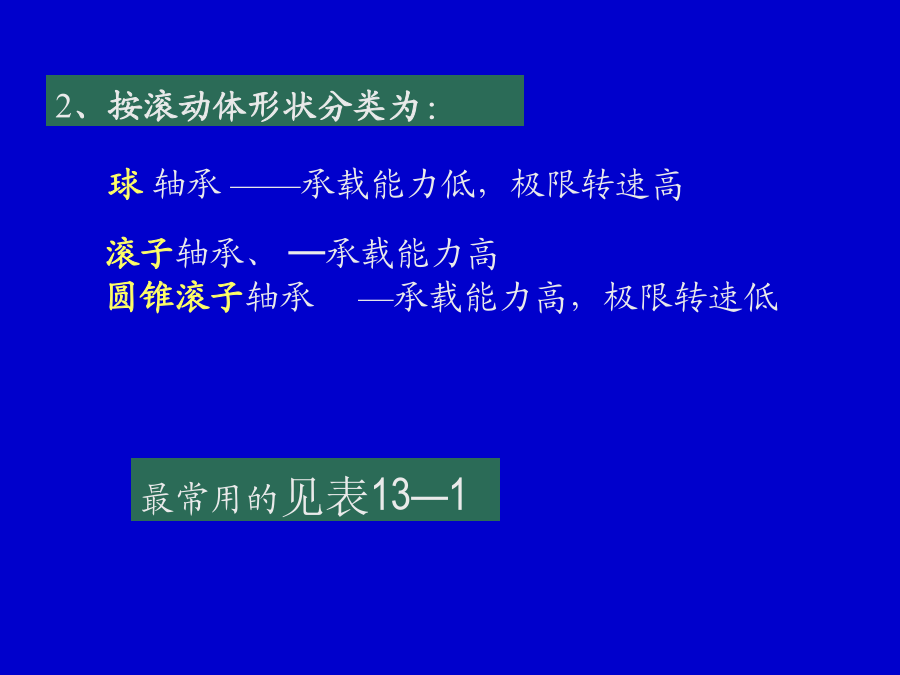

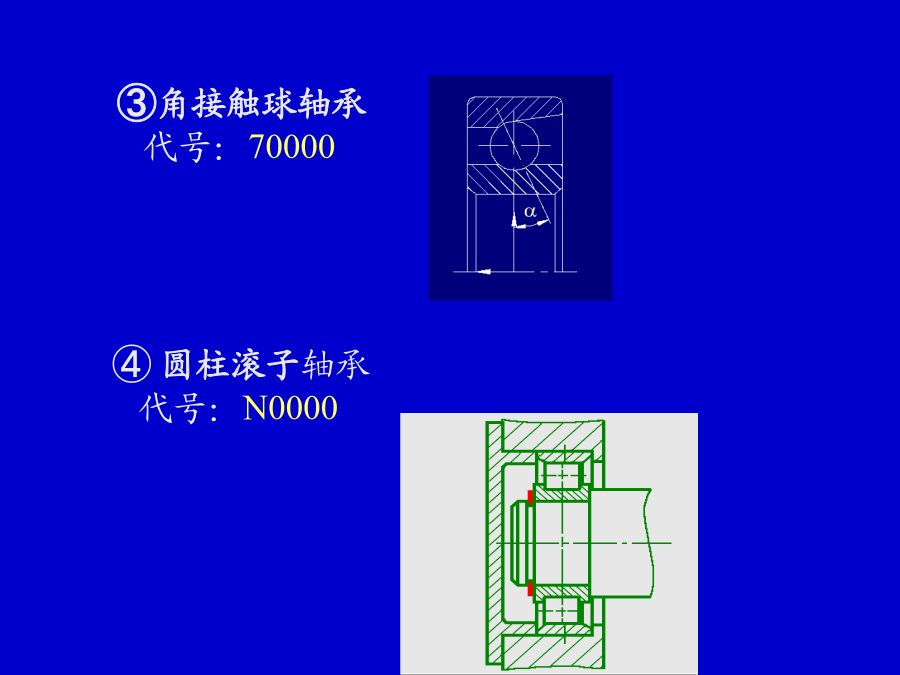

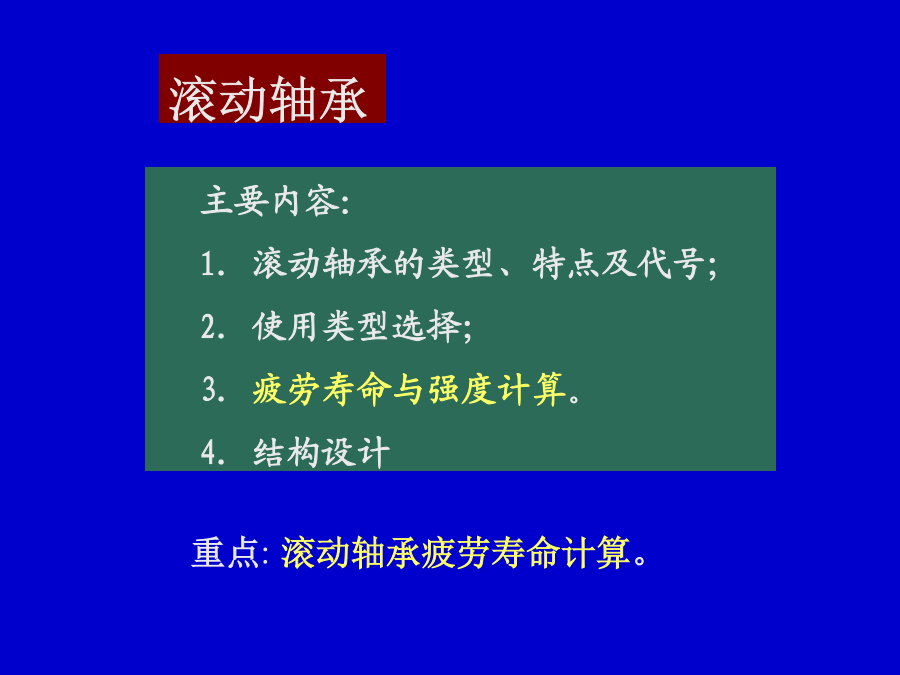

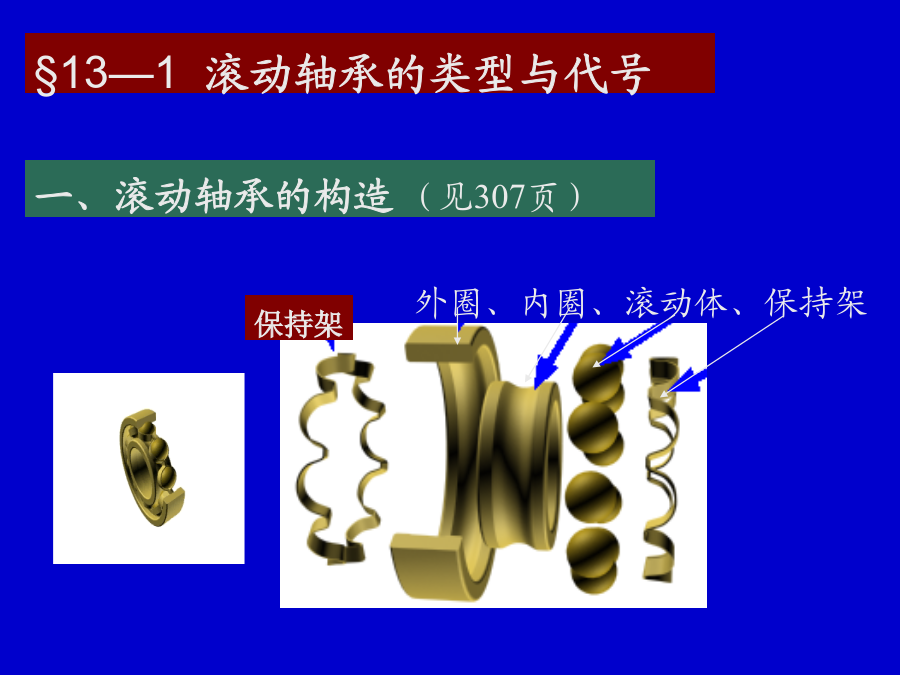

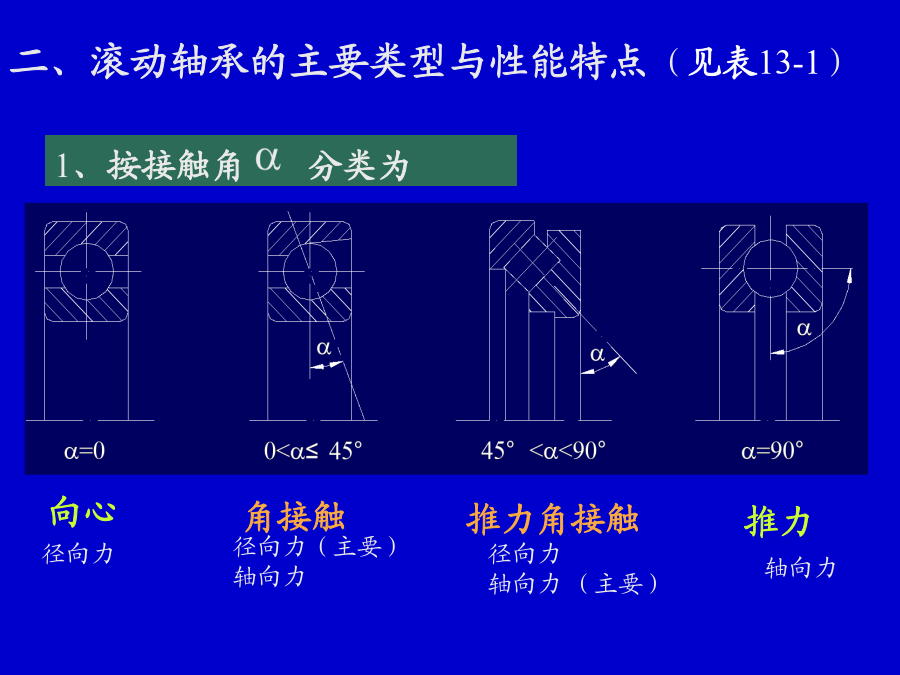

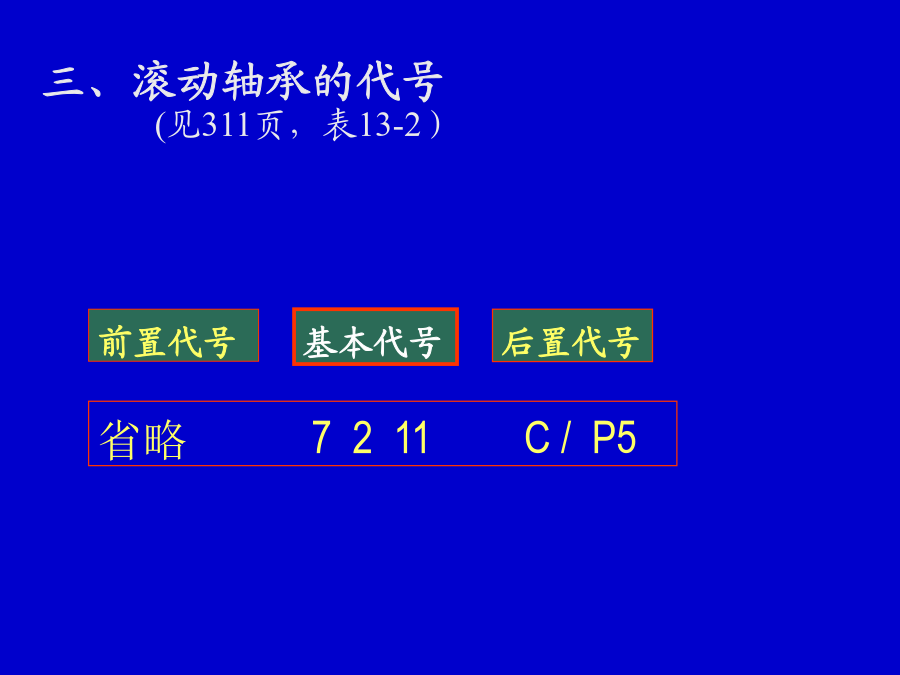

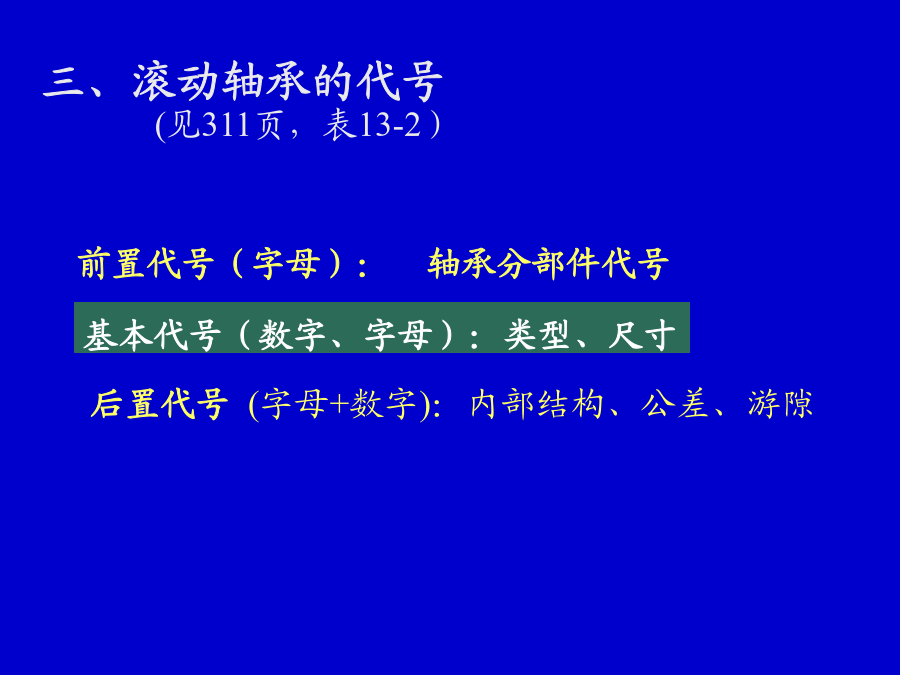

第13章滚动轴承主要内容：1.滚动轴承的类型、特点及代号；2.使用类型选择；3.疲劳寿命与强度计算。4.结构设计§13—1滚动轴承的类型与代号滚动体的形状二、滚动轴承的主要类型与性能特点（见表13-1）滚子轴承、—承载能力高圆锥滚子轴承—承载能力高，极限转速低②深沟球轴承代号：60000③角接触球轴承代号：70000三、滚动轴承的代号(见311页，表13-2）三、滚动轴承的代号(见311页，表13-2）前置代号（字母）1、基本代号(表13-2）（2）尺寸系列（3）轴承的内径——右起1,2位数字2、后置代号一、滚动轴承类型的选择（见313页）Fa较大，Fr较小时4）便于装拆和间隙调整——内、外圈可分离的轴承如N0000、30000§13—5滚动轴承的设计计算2）塑性变形3）磨损计算准则：滚动轴承的载荷、应力循环分析当轴承的基本额定寿命L10=106转时，轴承所能承受的载荷称为基本额定动载荷C.2、滚动轴承基本额定寿命（见319页，图13-12）3、滚动轴承的寿命计算公式由基本额定动载荷C定义知，当轴承寿命L10=1×106时,轴承的当量载荷P=C，由(常数)有：由------基本额定动载荷C三、滚动轴承的当量动载荷P3．同时受径向载荷Fr和轴向载荷Fa的轴承四、角接触球和圆锥滚子轴承的轴向载荷Fa计算Fd12、实际轴向载荷Fa的确定（b）当实际轴向力Fai的计算方法例题: 一机械传动装置，根据工作条件决定采用一对正装角接触球轴承（70000AC型）。已知内部轴向力S=0.68R，轴的径向载荷=2000N，轴向载荷Fa=1000N，各力方向见图。该轴转速n=2400r/min，轴颈直径d=35mm，预期寿命Lh′=8000h，运转平稳，工作温度小于120℃。试确定：（1）两轴承的轴向载荷；（2）两轴承的当量动载荷；（3）轴承的型号。（1）确定两轴承的轴向载荷径向载荷Fr1=40Fr/100=800NFr2=Fr-Fr1=1200N派生内部轴向力Fd1=S1=0.68Fr1=0.68×800N=544NFd2=S2=0.68Fr2=0.68×1200N=816N轴向载荷因为Fa+S1=(1000+544)N=1544N>S2所以Fa+S1=S2＋△S所以Fa1=S1=544NFa2=S2＋△S=Fa+S1=(1000+544)N=1544N（2）轴承的当量动载荷查表得：70000AC型轴承的e=0.68。因为Fa1/Fr1=544/800=0.68=e查表13-5得：X=1Y=0所以P1=XFr1+YFa1=Fr1=800N所以Fa2/Fr2=1544/1200>0.68=e，查表得：X=0.41，Y=0.87。所以P2=XFr2+YFa2=(0.41×1200+0.87×1544)N=1836N（3）确定轴承型号因为P2>P1，故按P2计算轴承。查表得：因为工作温度小于120℃，所以温度系数ft=1。查表得：因为运转平稳，所以载荷系数fp=1.1。因为是球轴承，故指数ε=3。滚动轴承的设计计算小结3）计算两轴承的基本额定动载荷C4）验算轴承的寿命Lh§13-6滚动轴承的组合结构设计（见326页，图13-15）2、一端双向固定，一端游动（见327页，图13-17）低速齿轮轴必须两端固定二、滚动轴承的轴向固定3）轴端档圈+紧固螺钉5）开口圆锥紧定套+圆螺母和止动垫圈外圈与座孔：外圈与座孔：三、滚动轴承的配合5）与空心轴配合的轴承应取较紧的密合。四、滚动轴承的预紧（见331页，图13-25）2）夹紧一对磨窄了的外圈（或内圈）的角接触轴承4）利用弹簧预紧五、滚动轴承的装拆拆卸：六、滚动轴承的润滑七、滚动轴承的密封橡胶圈密封2、非接触式密封（见336页，图13-32）曲路密封（见336页，图13-33）3、组合式密封结构分析
