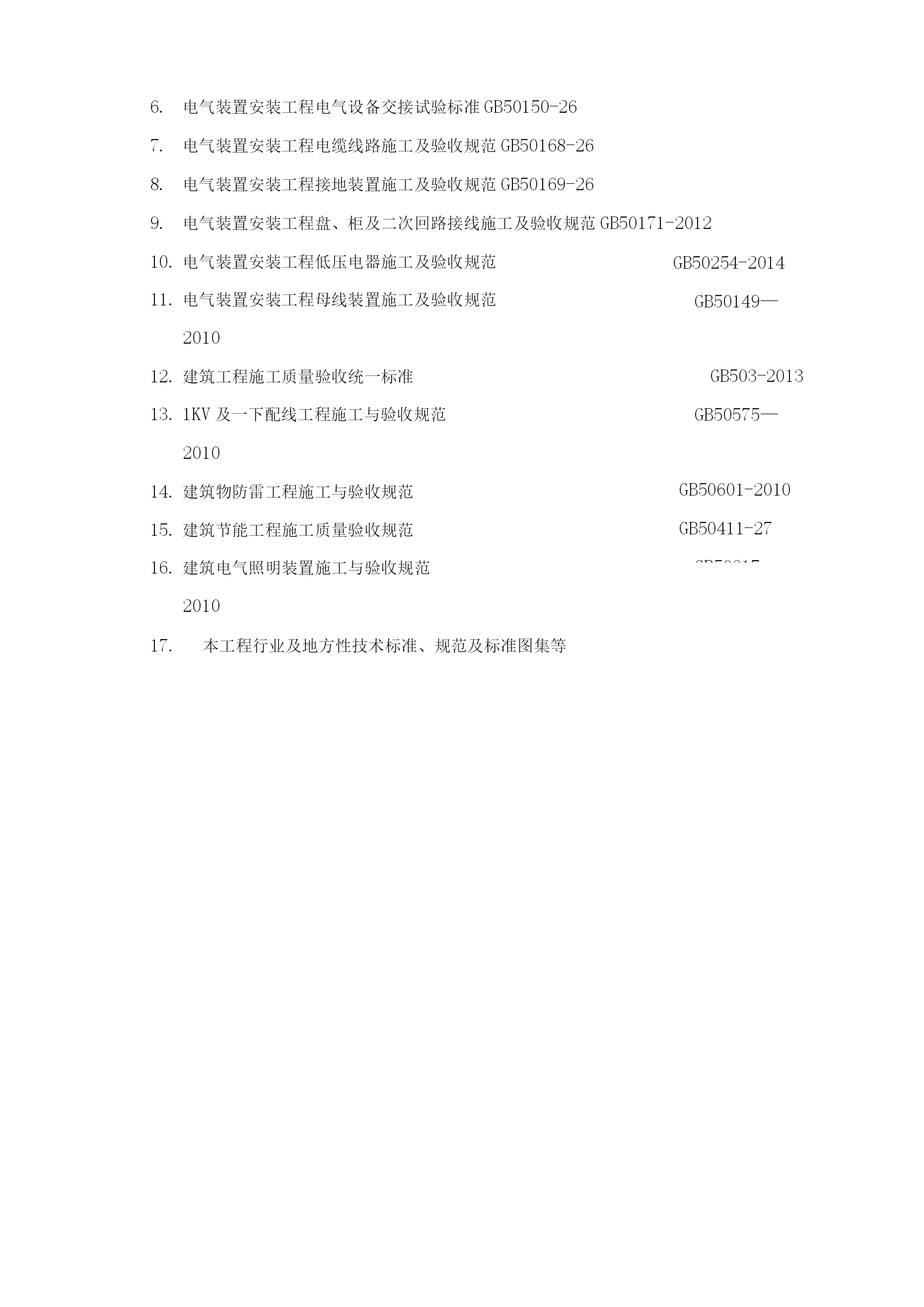

咨JKEC瓣世纪大道SN1地块（浦东金融广场）商业楼泛光照明工程监理实施细则编制人：批准人：批准时间：上海建科工程咨询有限公司世纪大道SN1地块（浦东金融广场）项目监理部1、工程概况2、专业工程特点3、编制依据4、监理工作流程5、监理工作的控制点及目标值6、监理工作的方法及措施7、子分部工程验收一、工程概况本项目为浦世纪大道SN1地块（浦东金融广场）1~11F综合楼，大型高端百货购物中心泛光照明分包工程：屋面四周FT投光灯节日、平时均开启.南侧5m标高雨棚FAD筒灯节日、平时均开启。西侧11m标高雨棚FAD筒灯节日、平时均开启。南、西、北侧平台、东侧1F立杆下FB、FA、FA—1照投光灯节日开启，平时关闭。基地面积：1.2万平方米。建筑面积：12万平方米。位置：南侧商城路西侧浦东南路北侧世界广场东侧T1塔楼。建设单位：上海陆家嘴金融贸易区开发股份有限公司.总承包：上海建工一建集团有限公司.项目管理：上海建津建设工程咨询有限公司.监理单位：上海建科工程咨询有限公司。设计单位：华东建筑设计研究院有限公司。灯光顾问：上海光语照明设计有限公司。工料测量师:利比有限公司。二、专业特点本工程商业楼立面照明工程包括:供配电系统、照明控制系统、接地及安全等；一）供配电系统：负荷等级:用电负荷为三级负荷，总负荷为540KW。其中AL/4/3F/FG1配电箱33。3KW;AL/4/3B/FG1配电箱32。7KW;AL/4/3A/FG1配电箱38。8KW。AL/4/3E/FG1配电箱57。3KW;AL/4/9F/FG1配电箱41。5KW;AL/4/9B/FG1配电箱20。58KW;AL/4/9A/FG1配电箱35。6KW;AL/4/9E/FG1配电箱36。5KW;AL/4/12D/FG1配电箱39。6KW;AL/4/12E/FG1配电箱36。5KW;AL/4/5D/FG1配电箱54.8KW;AL/4/5F/FG1配电箱54。8KW。配电系统：配电箱内配线采用放射式和树干式相结合的方式。二）照明控制系统：建筑立面照明的控制系统和建筑立面照明效果密切结合，对于不同光源及回路进行分别控制，照明控制线采用2*2*0。8专用线，具体详见系统图。三）接地及安全：1）泛光照明低压配电系统的接地形式为TNS系统，配电分支回路设漏电保护。2）配电系统中凡不带电的配电箱金属外壳、金属套管、金属接线盒、灯具金属支架、灯杆等均应可靠接地。3）配电箱PE排与建筑内部接地干线可靠连接，接地干线另作等电位连接.安装与屋顶的线槽除与接地干线联通外，还应与屋面避雷带可靠连接。三、编制依据世纪大道，旧地块（浦东金融广场）商业泛光照明分包工程”招标文件本工程已同意实施的《商业楼泛光照明施工组织设计》本工程施工设计图纸及深化图监理规划建筑电气工程施工质量验收规范GB50303-22电气装置安装工程电气设备交接试验标准GB50150-26电气装置安装工程电缆线路施工及验收规范GB50168-26电气装置安装工程接地装置施工及验收规范GB50169-26电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-2012GB50254-2014GB50149—GB503-2013GB50575—GB50601-2010GB50411-27GB50617—电气装置安装工程低压电器施工及验收规范电气装置安装工程母线装置施工及验收规范2010建筑工程施工质量验收统一标准1KV及一下配线工程施工与验收规范2010建筑物防雷工程施工与验收规范建筑节能工程施工质量验收规范建筑电气照明装置施工与验收规范2010本工程行业及地方性技术标准、规范及标准图集等四、监理工作流程编写工程质量评估报告参加竣工验收依据监理合同约定的工程质量保修期监理工作的时间、范围五、监理工作的控制•监理工作控制要点1）主要设备、材料、半成品进场验收主要设备、材料、半成品进场验收结论应有记录，确认符合规范要求，才能在施工中使用。因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合规范和相关技术规定，才能在施工中使用.（1）照明配电箱应符合：查验合格证和随机技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志外观检查:有铭牌，柜内元器件无损坏丢失、接线无脱落焊，涂层完整，无明显碰撞凹陷.（2）照明灯具及附件应符合下列规定：查验合格证，具有随带技术文件；外观检查;：灯具涂层完整，无损伤。附件齐全,普通灯具有安全认证标志。对成套灯具的绝缘电阻、内部接线等性能进行现场抽样检测.灯具的绝缘电阻值不小于2M，内部接线为铜芯绝缘电线，芯线
