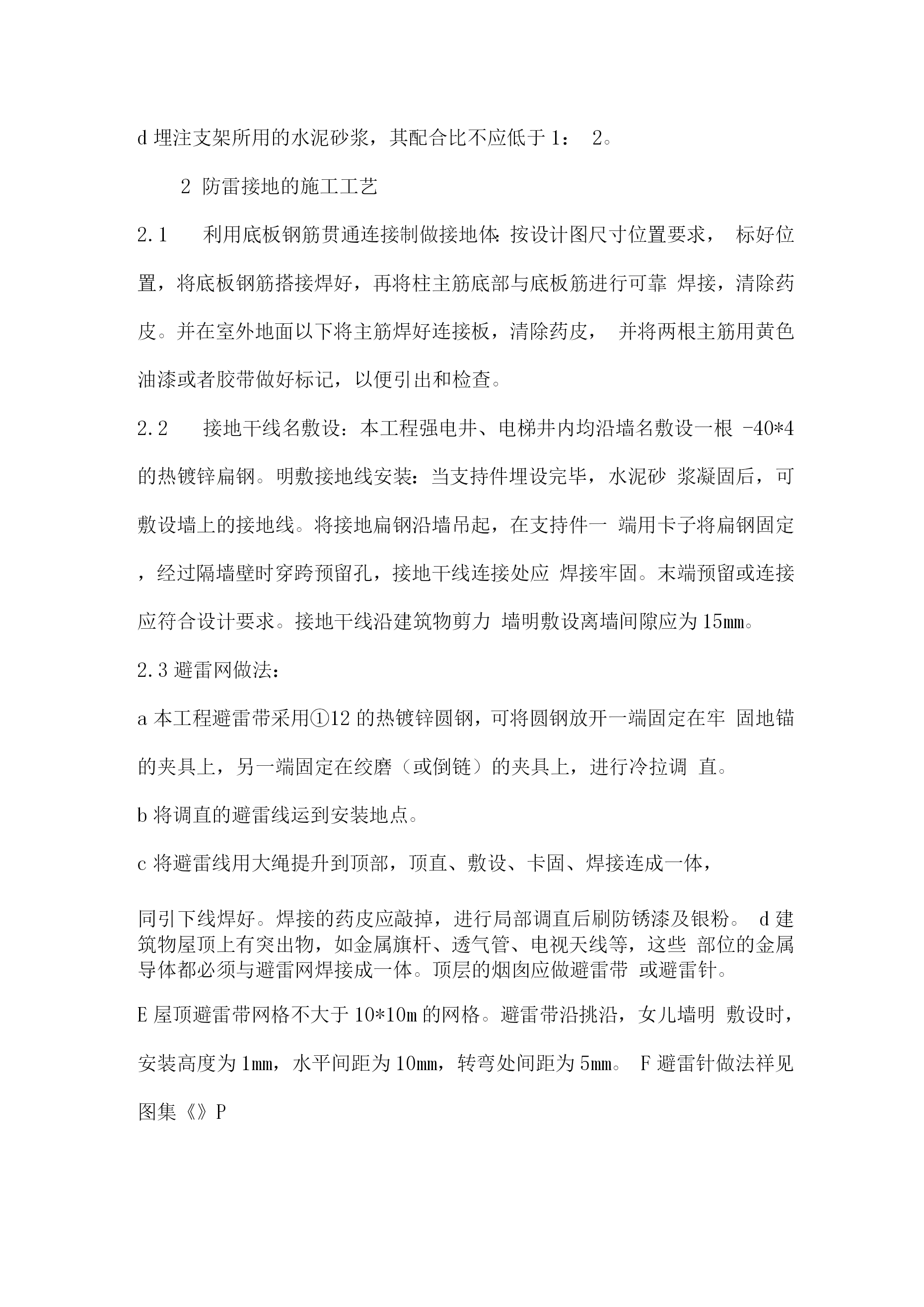

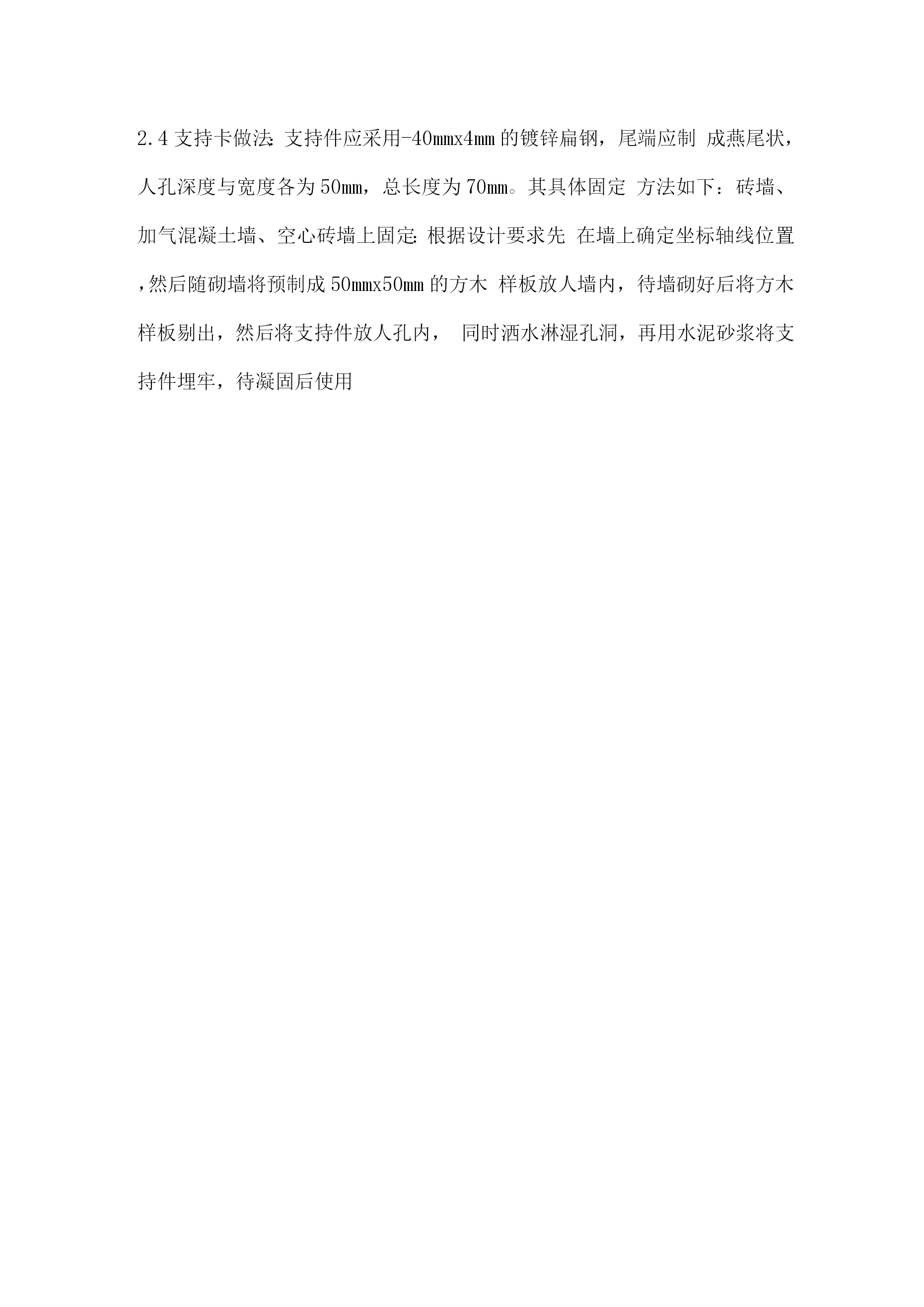

防雷接地施工方案本工程按民用建筑二级防雷建筑设置，屋面在女儿墙上采用①12镀锌圆钢做环形避雷带明设，采用支架固定。引下线按设计要求采用大于①16的两根对角主筋作避雷引下线，利用柱内对角主筋与屋面避雷带焊接牢固，接地装置利用结构基础梁及筏板基础内的钢筋焊接一体（上下层各2根主筋可靠跨接），按照设计要求自一层起每层利用板梁钢筋焊接一体制做均压环，做法祥见《》，构成防雷接地系统。距地坪-6预留接线端子板，做法祥见图集《》。按设计要求防雷接地总接地电阻不大于1欧姆。当接地电阻达不到设计要求，应补加人工接地桩。若测试接地电阻达不到要求，编制相应加设人工接地极方案。1防雷接地装置的一般项目1.1防雷接地装置的焊接应符合以下要求：a扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面。b圆钢与圆钢搭接为圆钢直径的6倍，双面焊接。c圆钢与扁钢搭接为圆钢直径的6倍，双面焊接。d除埋设在混凝土中的焊接接头外，应有防腐措施。1.2支架安装的有关规定a支架应有燕尾，角钢支架埋注深度不小于lOOmm,扁钢和钢支架埋深不小于90mm。b防雷装置的各种支架顶部应距建筑物表面lOOmm；接地干线支架的顶部应距墙面15mm。c支架水平间距不大于1m（混凝土支座不大于2m）；垂直间距不大于1.5m，各间距应均匀，允许偏差30mm。转角处两边的支架距转角中心不大于250mm。d埋注支架所用的水泥砂浆，其配合比不应低于1：2。2防雷接地的施工工艺利用底板钢筋贯通连接制做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱主筋底部与底板筋进行可靠焊接，清除药皮。并在室外地面以下将主筋焊好连接板，清除药皮，并将两根主筋用黄色油漆或者胶带做好标记，以便引出和检查。接地干线名敷设：本工程强电井、电梯井内均沿墙名敷设一根-40*4的热镀锌扁钢。明敷接地线安装：当支持件埋设完毕，水泥砂浆凝固后，可敷设墙上的接地线。将接地扁钢沿墙吊起，在支持件一端用卡子将扁钢固定，经过隔墙壁时穿跨预留孔，接地干线连接处应焊接牢固。末端预留或连接应符合设计要求。接地干线沿建筑物剪力墙明敷设离墙间隙应为15mm。2.3避雷网做法：a本工程避雷带采用①12的热镀锌圆钢，可将圆钢放开一端固定在牢固地锚的夹具上，另一端固定在绞磨（或倒链）的夹具上，进行冷拉调直。b将调直的避雷线运到安装地点。c将避雷线用大绳提升到顶部，顶直、敷设、卡固、焊接连成一体，同引下线焊好。焊接的药皮应敲掉，进行局部调直后刷防锈漆及银粉。d建筑物屋顶上有突出物，如金属旗杆、透气管、电视天线等，这些部位的金属导体都必须与避雷网焊接成一体。顶层的烟囱应做避雷带或避雷针。E屋顶避雷带网格不大于10*10m的网格。避雷带沿挑沿，女儿墙明敷设时，安装高度为1mm，水平间距为10mm，转弯处间距为5mm。F避雷针做法祥见图集《》P2.4支持卡做法：支持件应采用-40mmx4mm的镀锌扁钢，尾端应制成燕尾状，人孔深度与宽度各为50mm，总长度为70mm。其具体固定方法如下：砖墙、加气混凝土墙、空心砖墙上固定：根据设计要求先在墙上确定坐标轴线位置，然后随砌墙将预制成50mmx50mm的方木样板放人墙内，待墙砌好后将方木样板剔出，然后将支持件放人孔内，同时洒水淋湿孔洞，再用水泥砂浆将支持件埋牢，待凝固后使用
