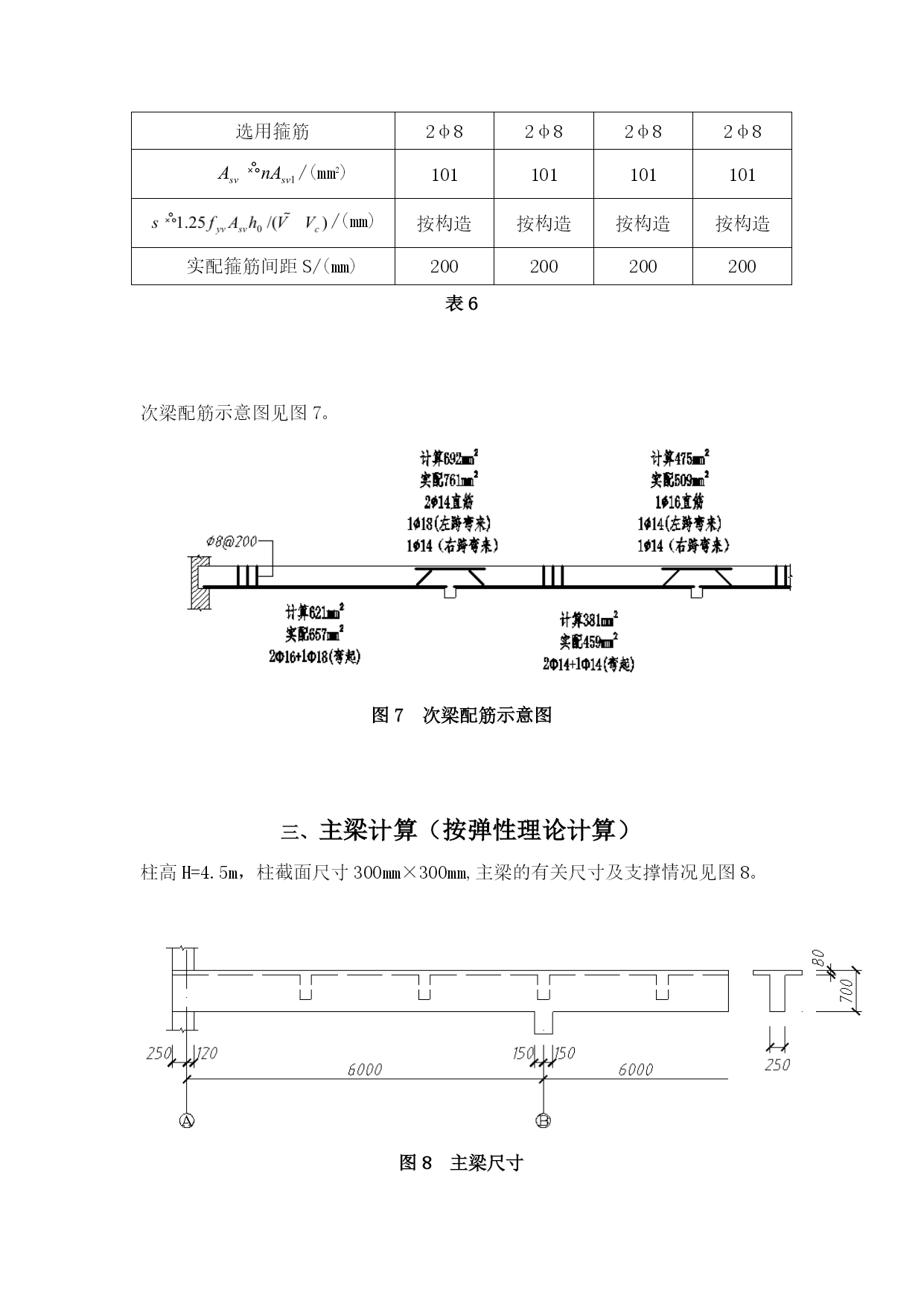

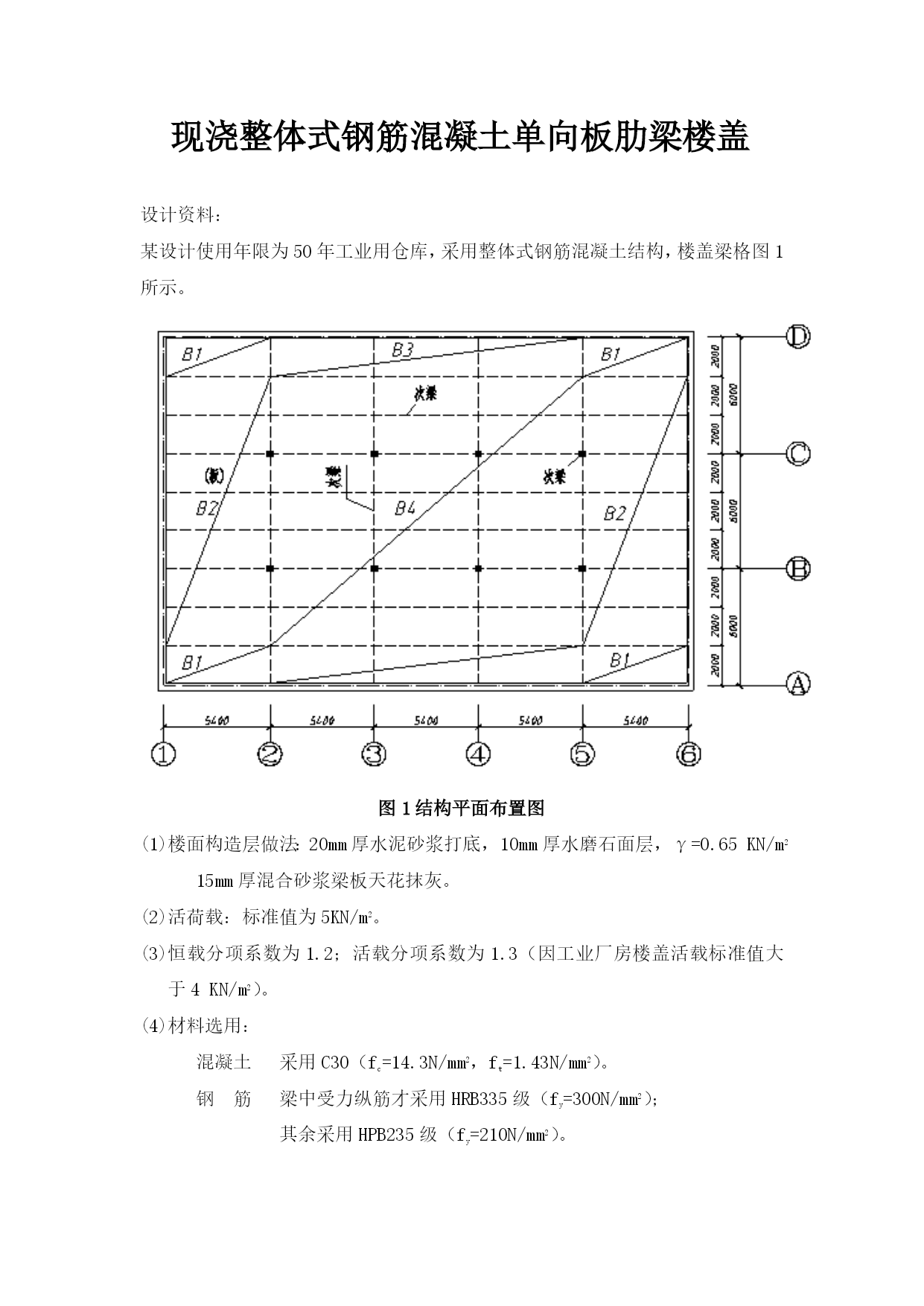

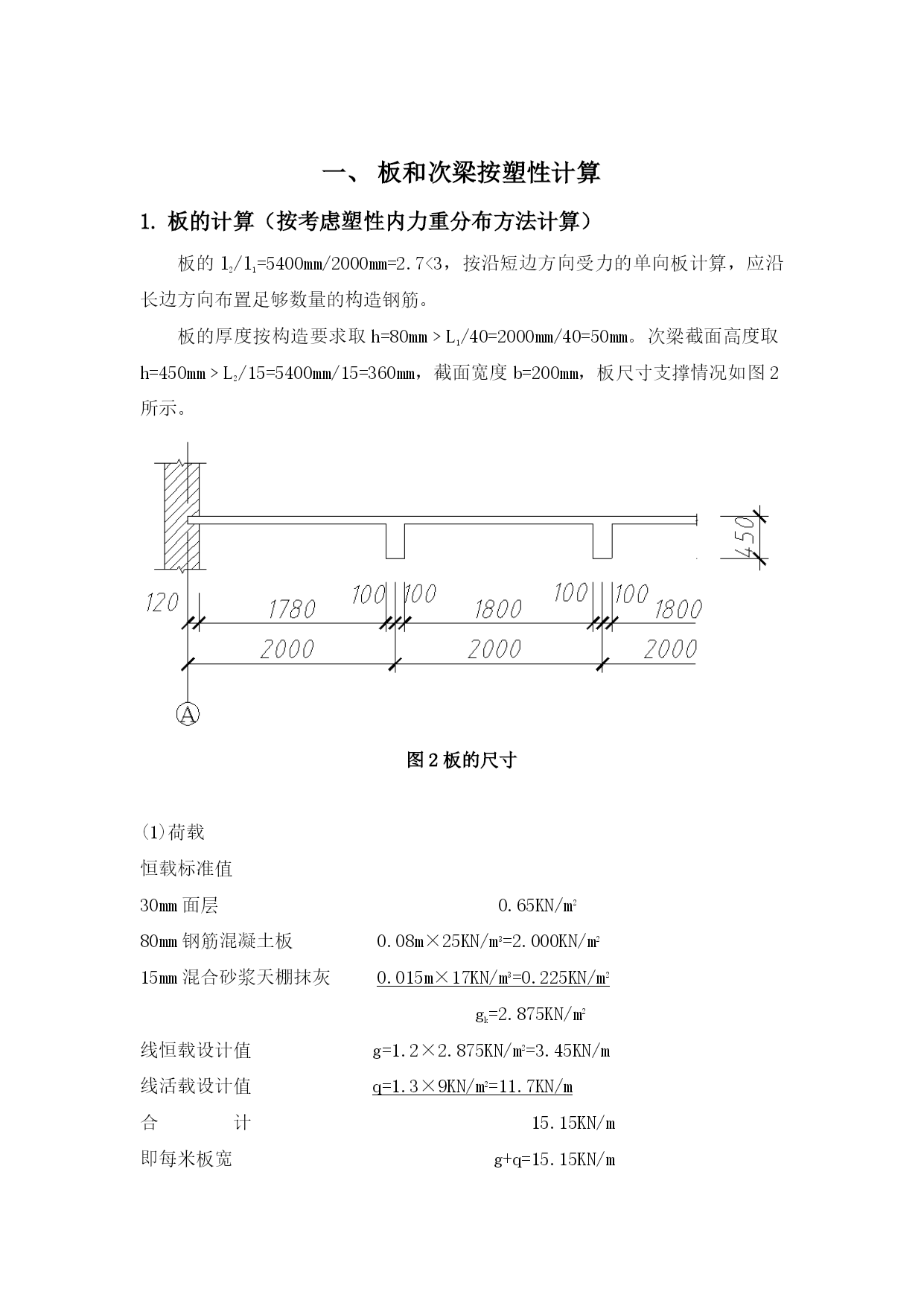

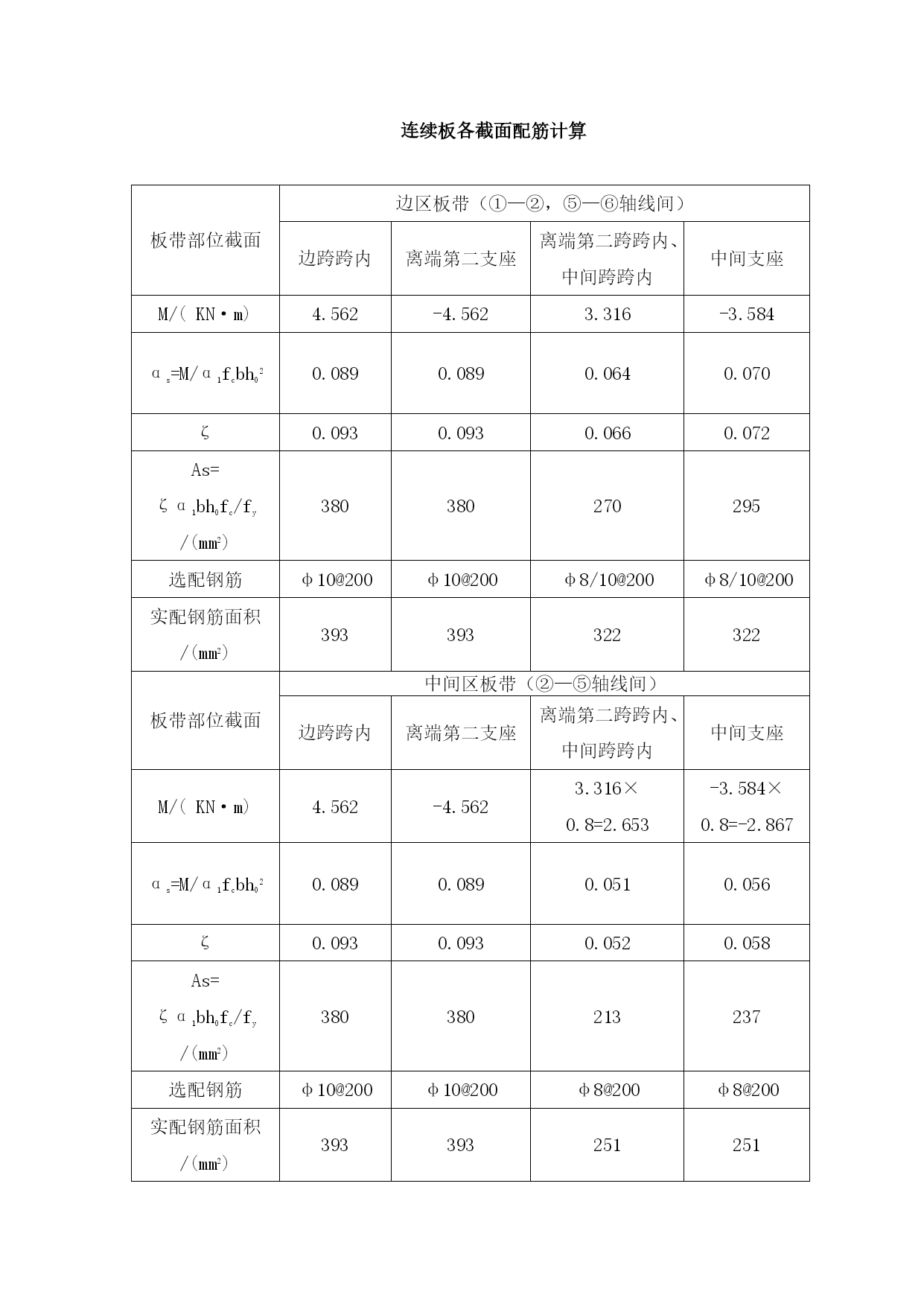

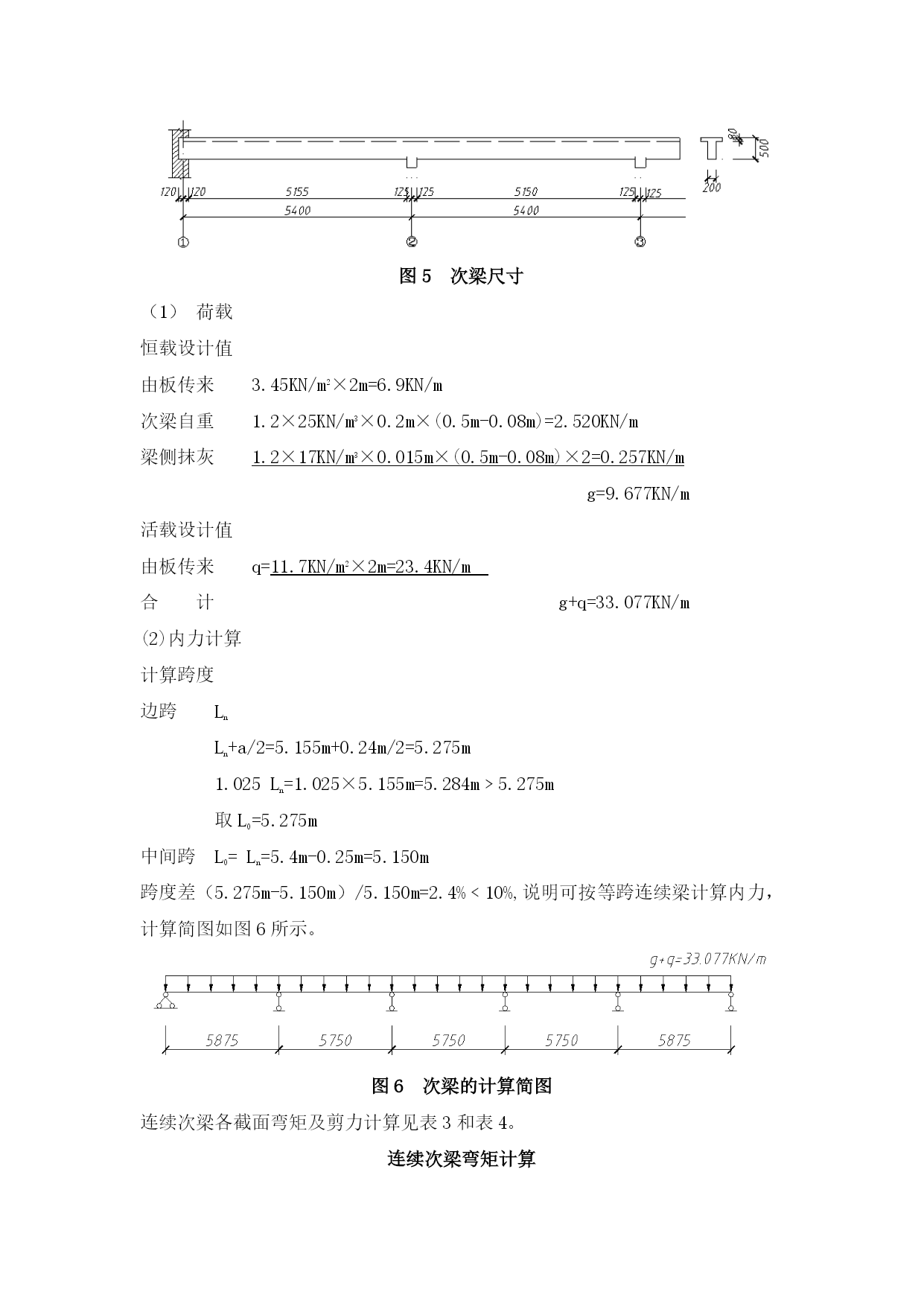

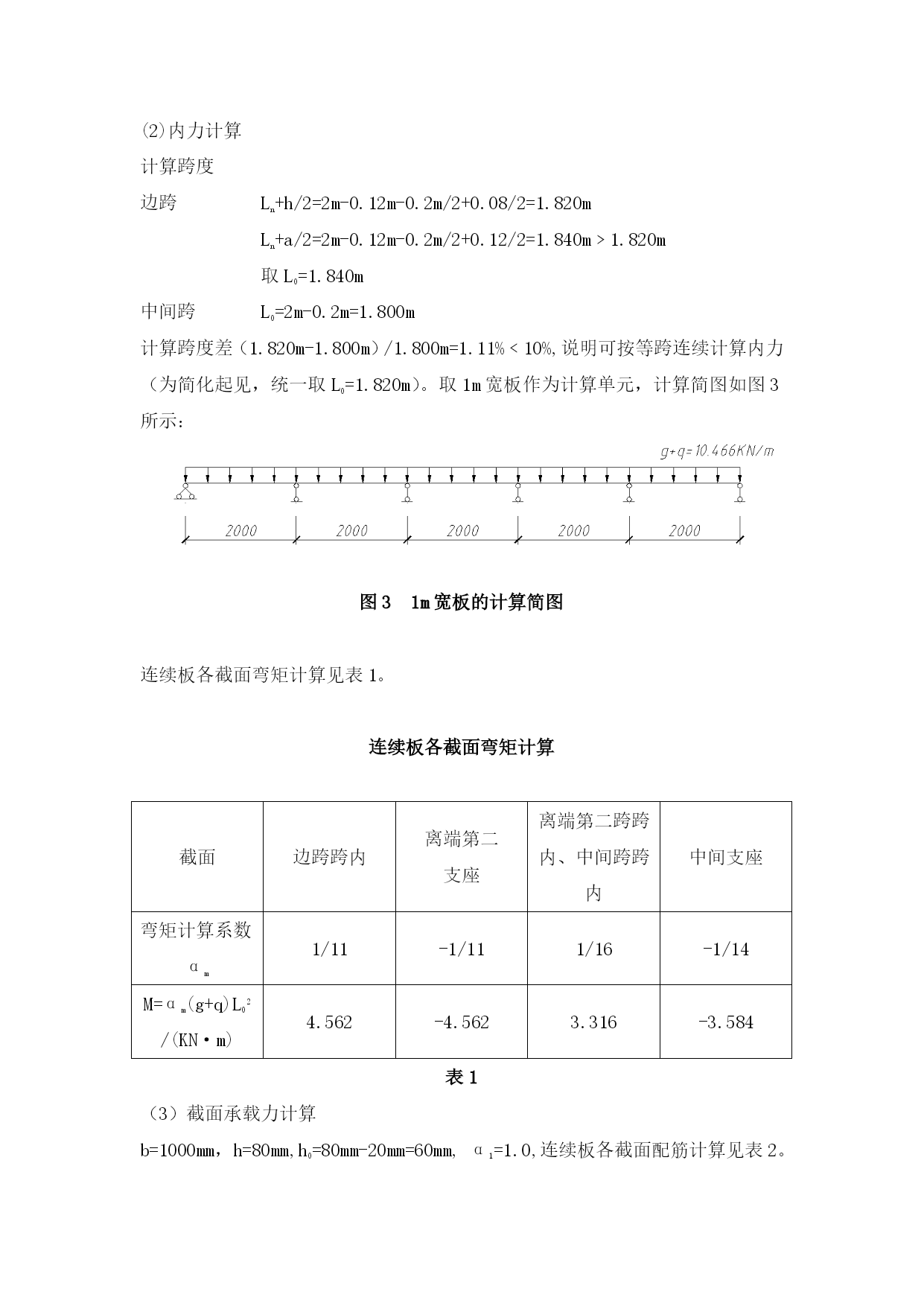

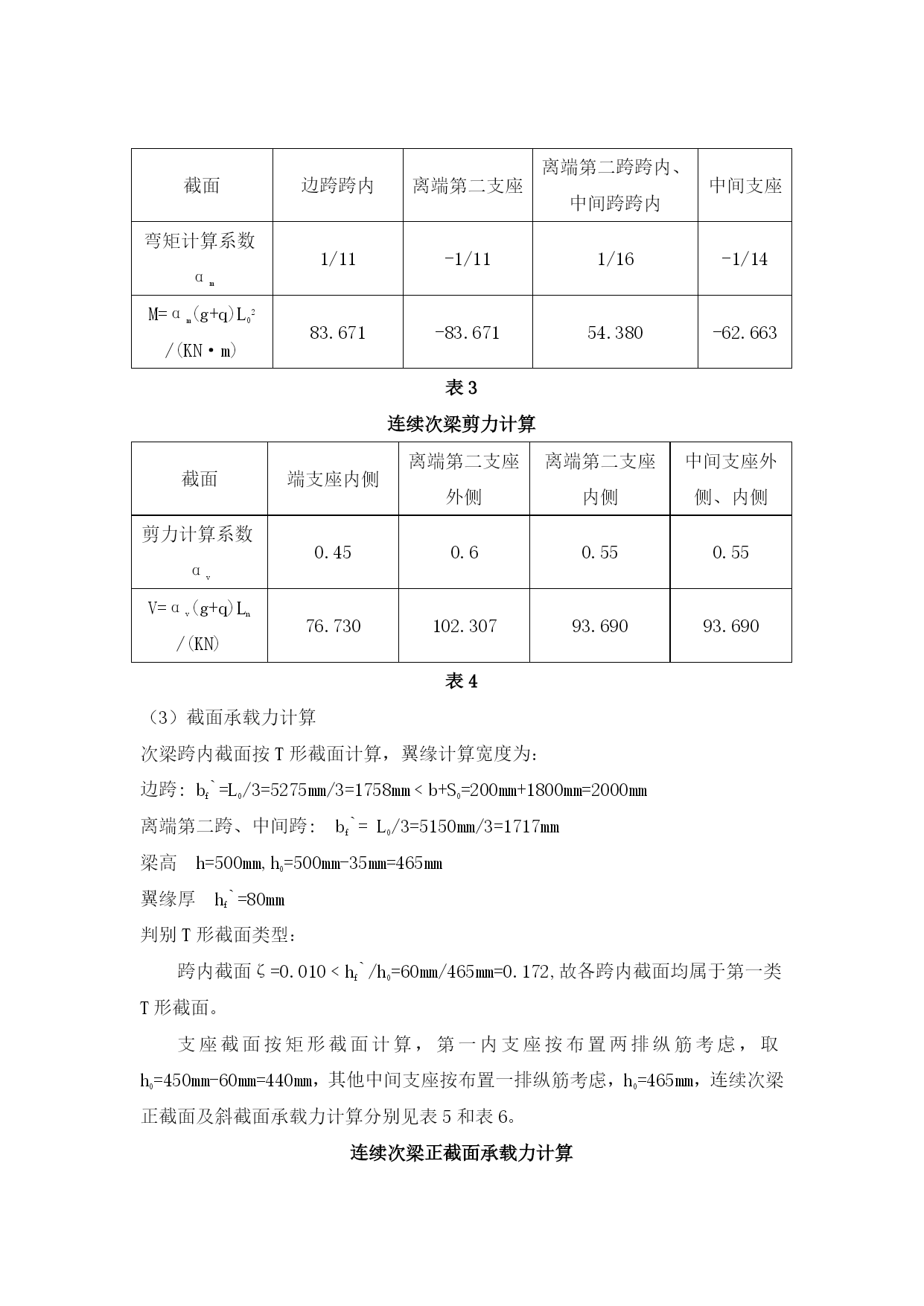

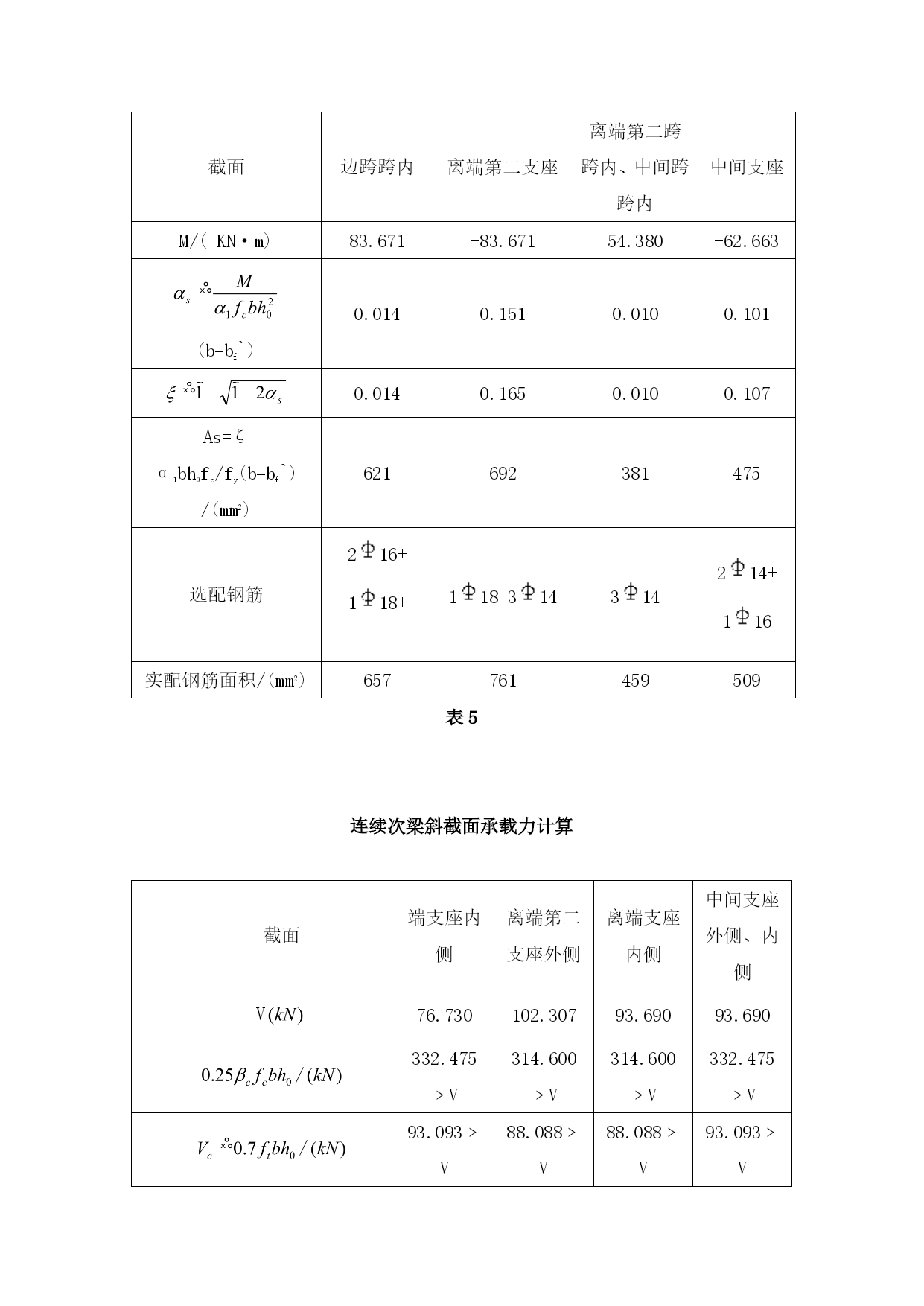

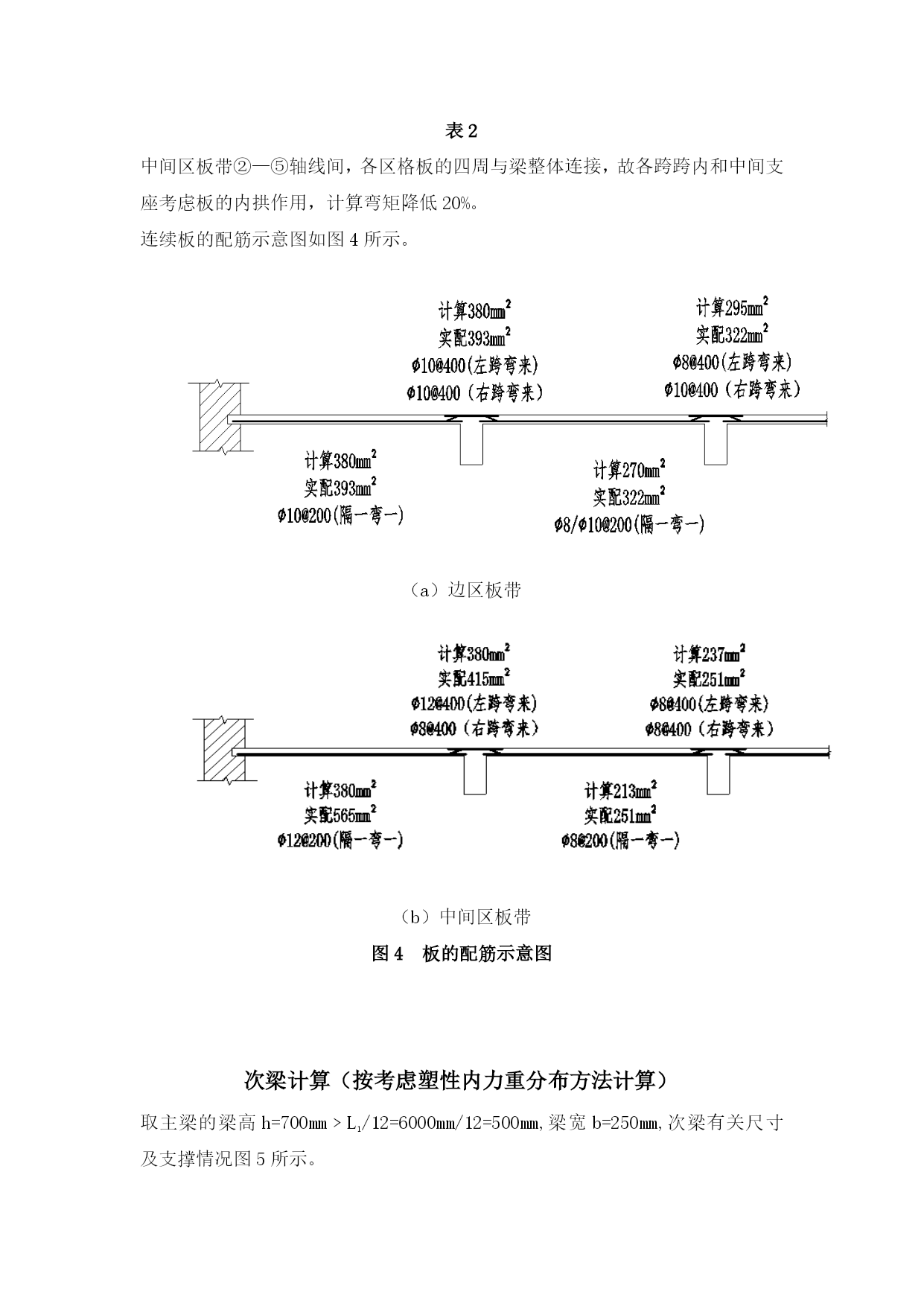

土木愚者《溷凝土结构设计》课程设计__现浇整体式单向板肋梁楼盖设计（常用版）(可以直接使用，可编辑完整版资料，欢迎下载）现浇整体式钢筋混凝土单向板肋梁楼盖设计资料：某设计使用年限为50年工业用仓库，采用整体式钢筋混凝土结构，楼盖梁格图1所示。图1结构平面布置图楼面构造层做法：20mm厚水泥砂浆打底，10mm厚水磨石面层，γ=0.65KN/m215mm厚混合砂浆梁板天花抹灰。活荷载：标准值为5KN/m2。恒载分项系数为1.2；活载分项系数为1.3（因工业厂房楼盖活载标准值大于4KN/m2）。材料选用：混凝土采用C30（fc=14.3N/mm2，ft=1.43N/mm2）。钢筋梁中受力纵筋才采用HRB335级（fy=300N/mm2）；其余采用HPB235级（fy=210N/mm2）。板和次梁按塑性计算板的计算（按考虑塑性内力重分布方法计算）板的l2/l1=5400mm/2000mm=2.7<3，按沿短边方向受力的单向板计算，应沿长边方向布置足够数量的构造钢筋。板的厚度按构造要求取h=80mm﹥L1/40=2000mm/40=50mm。次梁截面高度取h=450mm﹥L2/15=5400mm/15=360mm，截面宽度b=200mm，板尺寸支撑情况如图2所示。图2板的尺寸荷载恒载标准值30mm面层0.65KN/m280mm钢筋混凝土板0.08m×25KN/m3=2.000KN/m215mm混合砂浆天棚抹灰0.015m×17KN/m3=0.225KN/m2gk=2.875KN/m2线恒载设计值g=1.2×2.875KN/m2=3.45KN/m线活载设计值q=1.3×9KN/m2=11.7KN/m合计15.15KN/m即每米板宽g+q=15.15KN/m内力计算计算跨度边跨Ln+h/2=2m-0.12m-0.2m/2+0.08/2=1.820mLn+a/2=2m-0.12m-0.2m/2+0.12/2=1.840m﹥1.820m取L0=1.840m中间跨L0=2m-0.2m=1.800m计算跨度差（1.820m-1.800m）/1.800m=1.11%﹤10%,说明可按等跨连续计算内力（为简化起见，统一取L0=1.820m）。取1m宽板作为计算单元，计算简图如图3所示：图31m宽板的计算简图连续板各截面弯矩计算见表1。连续板各截面弯矩计算截面边跨跨内离端第二支座离端第二跨跨内、中间跨跨内中间支座弯矩计算系数αm1/11-1/111/16-1/14M=αm(g+q)L02/(KN·m)4.562-4.5623.316-3.584表1（3）截面承载力计算b=1000mm，h=80mm,h0=80mm-20mm=60mm,α1=1.0,连续板各截面配筋计算见表2。连续板各截面配筋计算板带部位截面边区板带（①—②，⑤—⑥轴线间）边跨跨内离端第二支座离端第二跨跨内、中间跨跨内中间支座M/(KN·m)4.562-4.5623.316-3.584αs=M/α1fcbh020.0890.0890.0640.070ζ0.0930.0930.0660.072As=ζα1bh0fc/fy/(mm2)380380270295选配钢筋φ10@200φ10@200φ8/10@200φ8/10@200实配钢筋面积/(mm2)393393322322板带部位截面中间区板带（②—⑤轴线间）边跨跨内离端第二支座离端第二跨跨内、中间跨跨内中间支座M/(KN·m)4.562-4.5623.316×0.8=2.653-3.584×0.8=-2.867αs=M/α1fcbh020.0890.0890.0510.056ζ0.0930.0930.0520.058As=ζα1bh0fc/fy/(mm2)380380213237选配钢筋φ10@200φ10@200φ8@200φ8@200实配钢筋面积/(mm2)393393251251表2中间区板带②—⑤轴线间，各区格板的四周与梁整体连接，故各跨跨内和中间支座考虑板的内拱作用，计算弯矩降低20%。连续板的配筋示意图如图4所示。（a）边区板带（b）中间区板带图4板的配筋示意图次梁计算（按考虑塑性内力重分布方法计算）取主梁的梁高h=700mm﹥L1/12=6000mm/12=500mm,梁宽b=250mm,次梁有关尺寸及支撑情况图5所示。图5次梁尺寸荷载恒载设计值由板传来3.45KN/m2×2m=6.9KN/m次梁自重1.2×25KN/m3×0.2m×(0.5m-0.08m)=2.520KN/m梁侧抹灰1.2×17KN/m3×0.015m×(0.5m-0.08m)×2=0.257KN/m
