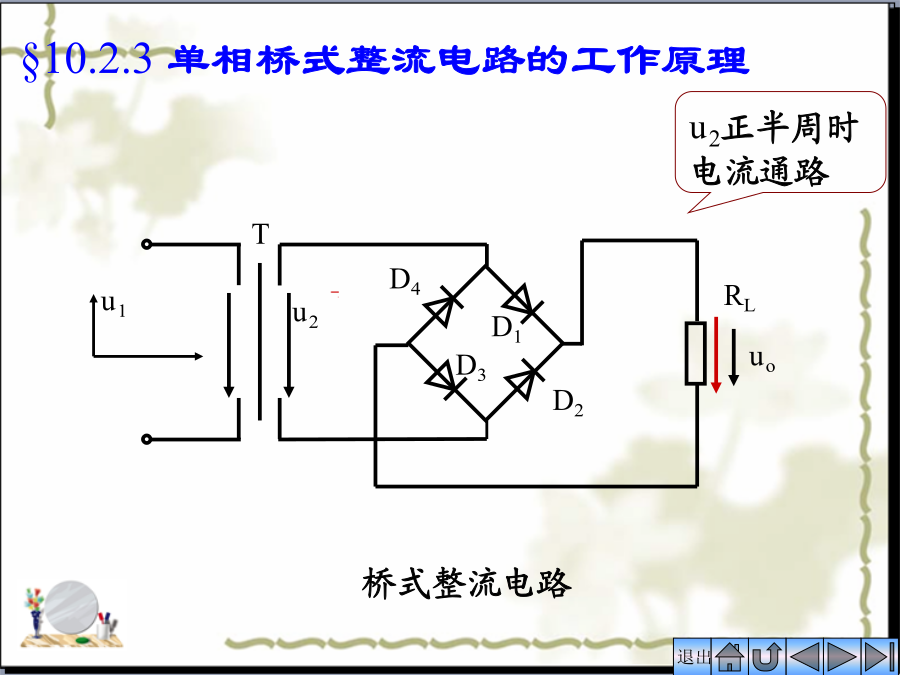

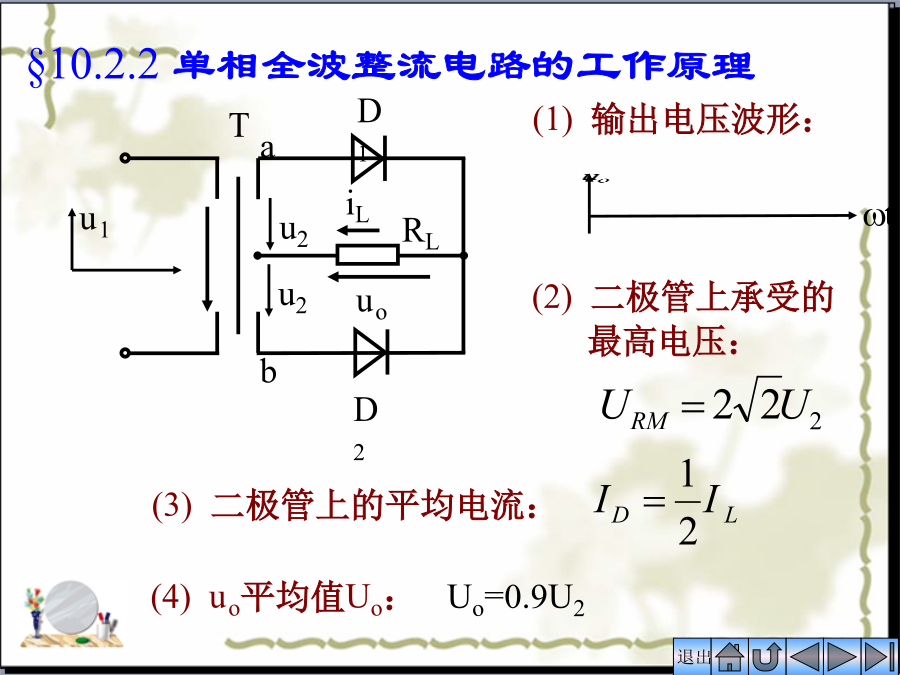

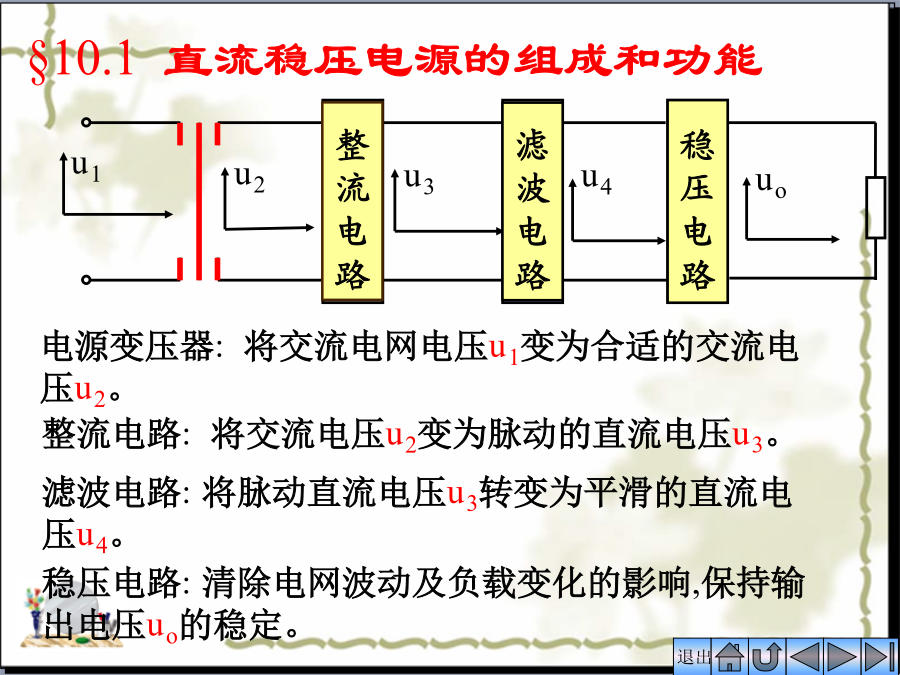

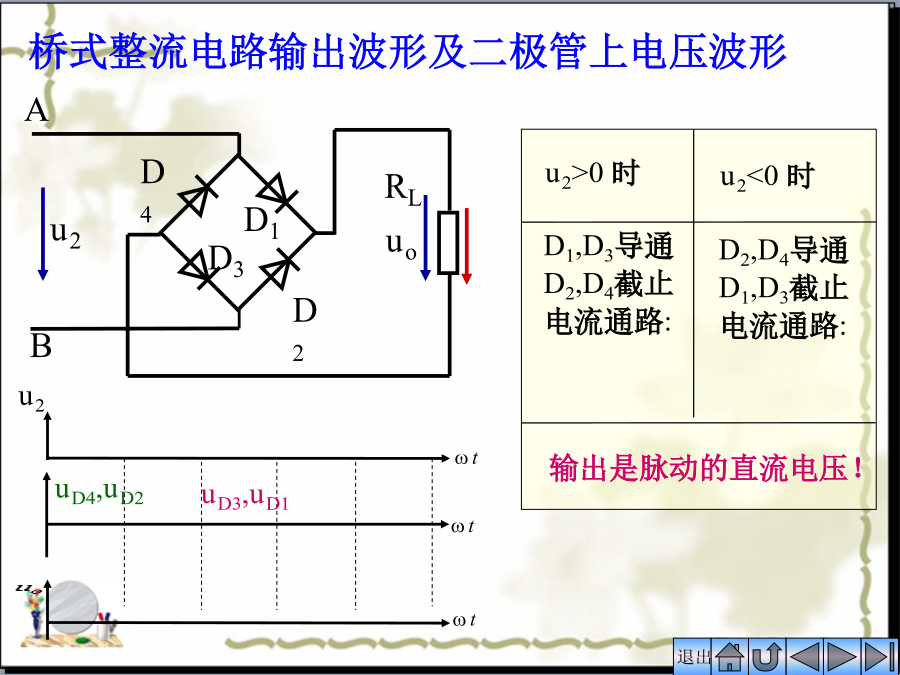

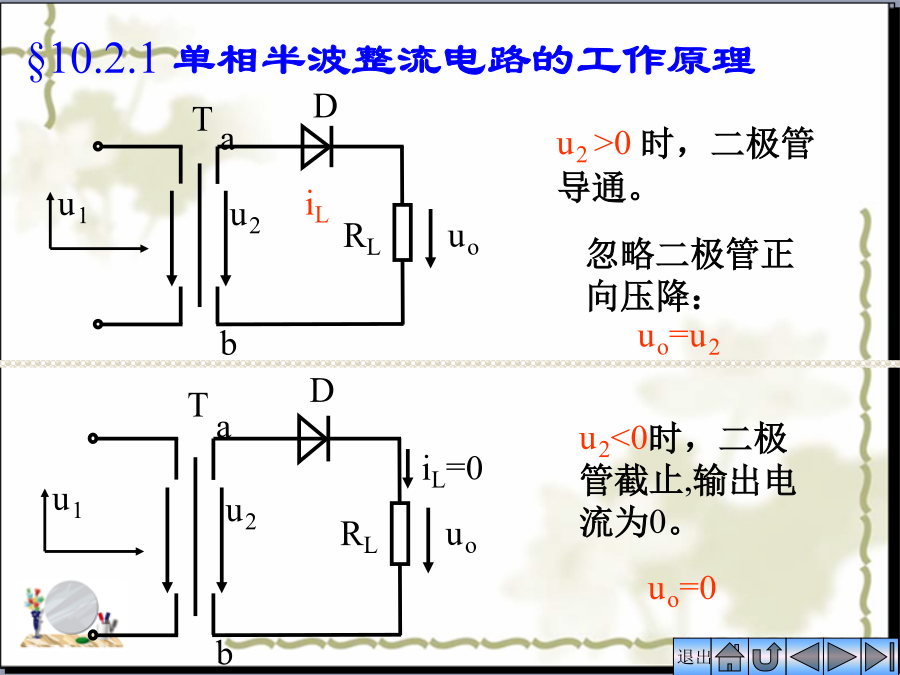

第十章直流稳压电源第十章直流稳压电源电源变压器:将交流电网电压u1变为合适的交流电压u2。整流电路的任务：把交流电压转变为直流脉动的电压。§10.2.1单相半波整流电路的工作原理uo§10.2.2单相全波整流电路的工作原理§10.2.3单相桥式整流电路的工作原理桥式整流电路u2>0时几种常见的硅整流桥外形：§10.2.4整流电路的主要参数S定义：整流输出电压的基波峰值Uo1m与平均值Uo之比。平均电流(ID)与反向峰值电压(URM)是选择整流管的主要依据。§10.3滤波电路§10.3.1电容滤波电路1.RL未接入时(忽略整流电路内阻)2.RL接入（且RLC较大）时(忽略整流电路内阻)u2u2一般取输出波形随负载电阻RL或C的变化而改变,Uo和S也随之改变。§10.3.2倍压整流电路的工作原理++§10.3.3其他形式的滤波电路1)电感滤波一、滤波原理二、电感滤波的特点uouo通常选择滤波元件的参数使得：3)L-C型滤波电路通常选择滤波元件的参数使得：4)LC–型滤波电路10.4硅稳压二极管稳压电路的原理(2)当负载电流变化时如何稳压稳压电阻的计算§10.5串联型稳压电路§10.5.1串联反馈式稳压电路T串联式稳压电路由基准电压、比较放大、取样电路和调整元件四部分组成。TT一种实际的串联式稳压电源三、输出电压的确定和调节范围四、影响稳压特性的主要因素五、改进措施采用辅助电源(比较放大部分的电源)。用恒流源负载代替集电极电阻以提高增益。4.调整管采用复合三极管以扩大输出电流的范围。*六、过流保护为避免使用中因某种原因输出短路或过载致使调整管流过很大的电流，使之烧坏故需有快速保护措施。常见保护电路有两类——2.截流型:过流时使调整管截止或接近截止。输出电流超出额定值时：七、串联反馈式稳压电路缺点2）稳压电路的主要性能指标§10.5.2集成稳压电源1端:输入端2端:公共端3端:输出端注：型号后XX两位数字代表输出电压值一、输出为固定电压的电路二、输出正负电压的电路CO(UXX=5V)
