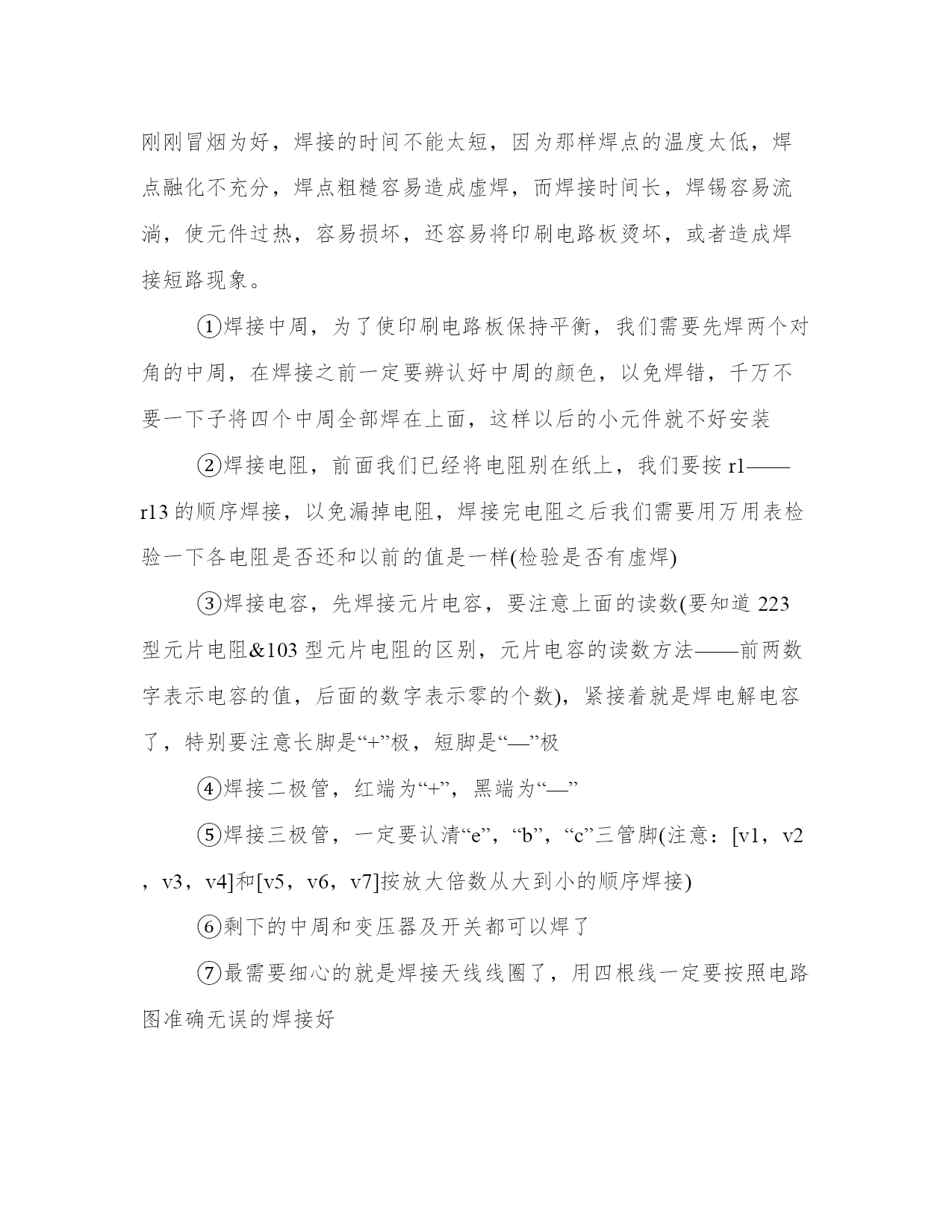

电工电子技术实训报告(三篇)随着社会一步步向前发展，报告不再是罕见的东西，多数报告都是在事情做完或发生后撰写的。报告书写有哪些要求呢？我们怎样才能写好一篇报告呢？下面是小编带来的优秀报告范文，希望大家能够喜欢!电工电子技术实训报告篇一收音机的安装、焊接及调试，让学生了解电子产品的装配过程;掌握电子元器件的识别及质量检验;学习整机的装配工艺;培养动手能力及严谨的.工作作风。①学会了怎样利用色环来读电阻，然后用万用表来验证读数和实际情况是否一致，再将电阻别在纸上，标上数据，以提高下一步的焊接速度;②学会了怎样测量二极管及怎样辨认二极管的“+”，“—”极，③学会了怎样利用万用表测量三极管的放大倍数，怎样辨认三极管的“b”，“e”，“c”的三个管脚;④学会了电容的辨认及读数，“╫”表示元片电容，不分“+”、“—”极;“┥┣+”表示电解电容(注意：电解电容的长脚为“+”，短脚为“—”)。在电焊的收音机的时候，学会电焊应该是我最大的收获，下面简单介绍以下焊接的体会，焊接最需要注意的是焊接的温度和时间，焊接时要使电烙铁的温度高于焊锡，但是不能太高，以烙铁接头的松香刚刚冒烟为好，焊接的时间不能太短，因为那样焊点的温度太低，焊点融化不充分，焊点粗糙容易造成虚焊，而焊接时间长，焊锡容易流淌，使元件过热，容易损坏，还容易将印刷电路板烫坏，或者造成焊接短路现象。①焊接中周，为了使印刷电路板保持平衡，我们需要先焊两个对角的中周，在焊接之前一定要辨认好中周的颜色，以免焊错，千万不要一下子将四个中周全部焊在上面，这样以后的小元件就不好安装②焊接电阻，前面我们已经将电阻别在纸上，我们要按r1——r13的顺序焊接，以免漏掉电阻，焊接完电阻之后我们需要用万用表检验一下各电阻是否还和以前的值是一样(检验是否有虚焊)③焊接电容，先焊接元片电容，要注意上面的读数(要知道223型元片电阻&103型元片电阻的区别，元片电容的读数方法——前两数字表示电容的值，后面的数字表示零的个数)，紧接着就是焊电解电容了，特别要注意长脚是“+”极，短脚是“—”极④焊接二极管，红端为“+”，黑端为“—”⑤焊接三极管，一定要认清“e”，“b”，“c”三管脚(注意：[v1，v2，v3，v4]和[v5，v6，v7]按放大倍数从大到小的顺序焊接)⑥剩下的中周和变压器及开关都可以焊了⑦最需要细心的就是焊接天线线圈了，用四根线一定要按照电路图准确无误的焊接好⑧焊接印刷电路板上“”状的间断部分，我们需要用焊锡把它们连接起来⑨焊接喇叭和电池座。调试是一个非常艰难而又需要耐心的任务，但是它的目的和意义是十分重大的。我们要通过对收音机的检测与调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。首先我们要检查焊接的地方是否使印刷电路板损坏，检查个电阻是否同图纸相同，各个二极管、三极管是否有极性焊错、位置装错以及是否有电路板线条断线或短路，焊接时有无焊接造成的短路现象，电源的引出线的正负极是否正确。第二，要通电检测—在通电状态下，仔细调节中周，一定要记下每次调节过程，如果调节失败，再重新调回带原来的位置，实在不行就请老师帮忙！不过在整个过程中我们一定要有耐心。经过两个星期的电工电子实习，我们学会了基本的焊接技术，收音机的检测与调试，知道了电子产品的装配过程，我们还学会了电子元器件的识别及质量检验，知道了整机的装配工艺，这些都我们的培养动手能力及严谨的工作作风，也为我们以后的工作打下了良好的基础。最基本一点：以前学习模拟电子技术课时，总觉得老师讲的太抽象，通过这次学习，又重新明白了很多东西。而且这在我们以后的专业课学习中应该也是很有用的，就我们自己的专业来言我们也是要系统学习电力电子技术、自动检测技术及信号与系统方面的知识，而这次我们在收音机的安装及调试过程中我们都用到了。总之，在实习过成中，要时刻保持清醒的头脑，出现错误，一定要认真的冷静的去检查分析错误！在最后终于听到自己所做的收音机成功播放出动人的声音，真的很高兴，总算觉得自己的努力还没有白费！电工电子技术实训报告篇二一、实习时间：二、实习地点：烟台职业学院电子实验室三、指导老师：杨老师、李老师四、实习目的：通过一个星期的电子实习，使我对电子元件及收音机的装机与调试有一定的感性和理性认识，打好了日后学习电子技术课的入门基础。同时实习使我获得了收音机的实际生产知识和装配技能，培养了我理论联系实际的能力，提高了我分析问题和解决问题的能力，增强了独立工作的能力。最主要的是培养了我与其他同学的团队合作、共同探讨、共同前进的精神。具体如下：1.熟悉手工焊锡的常用工具的使用及其维护与修理。2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产
