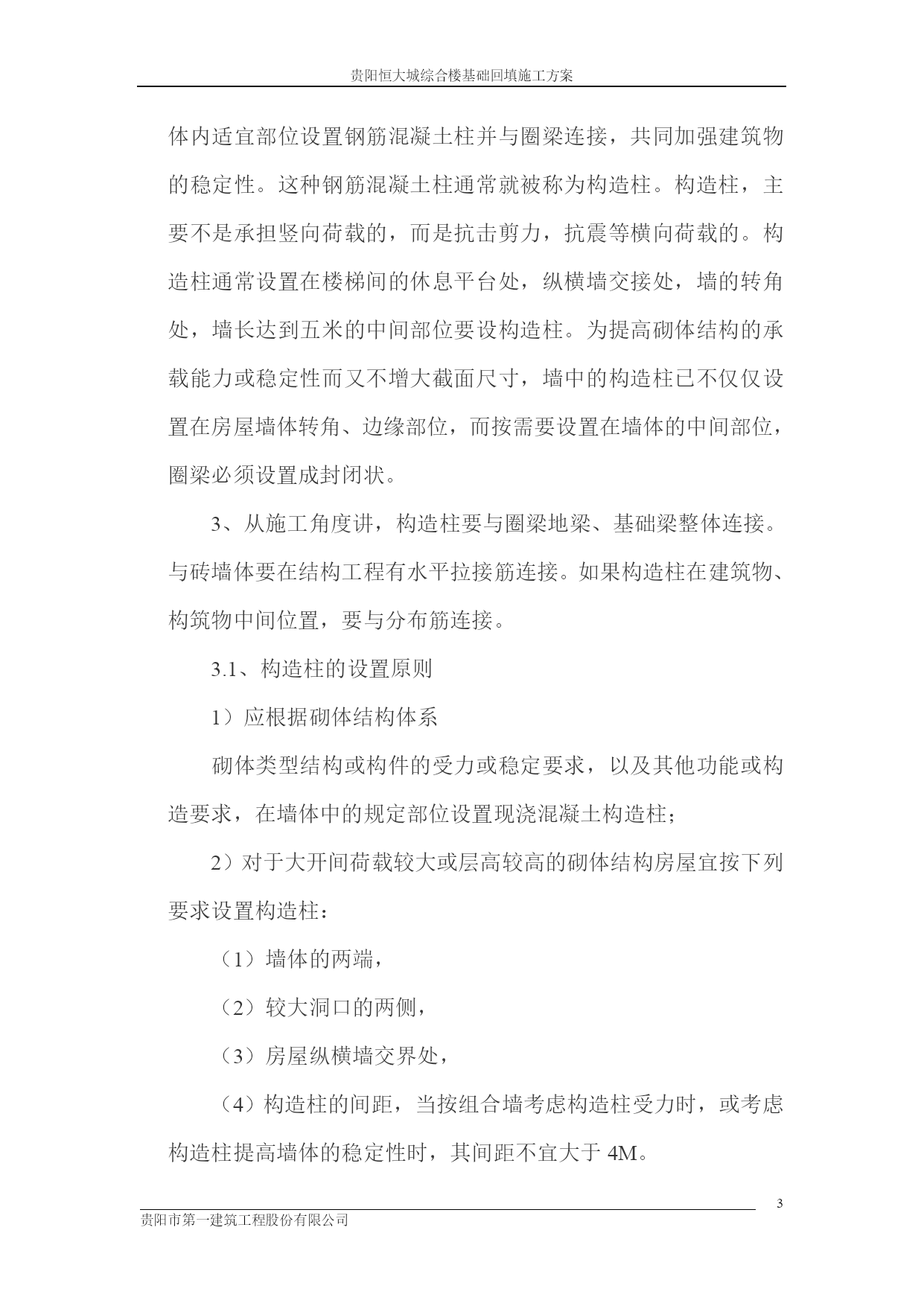

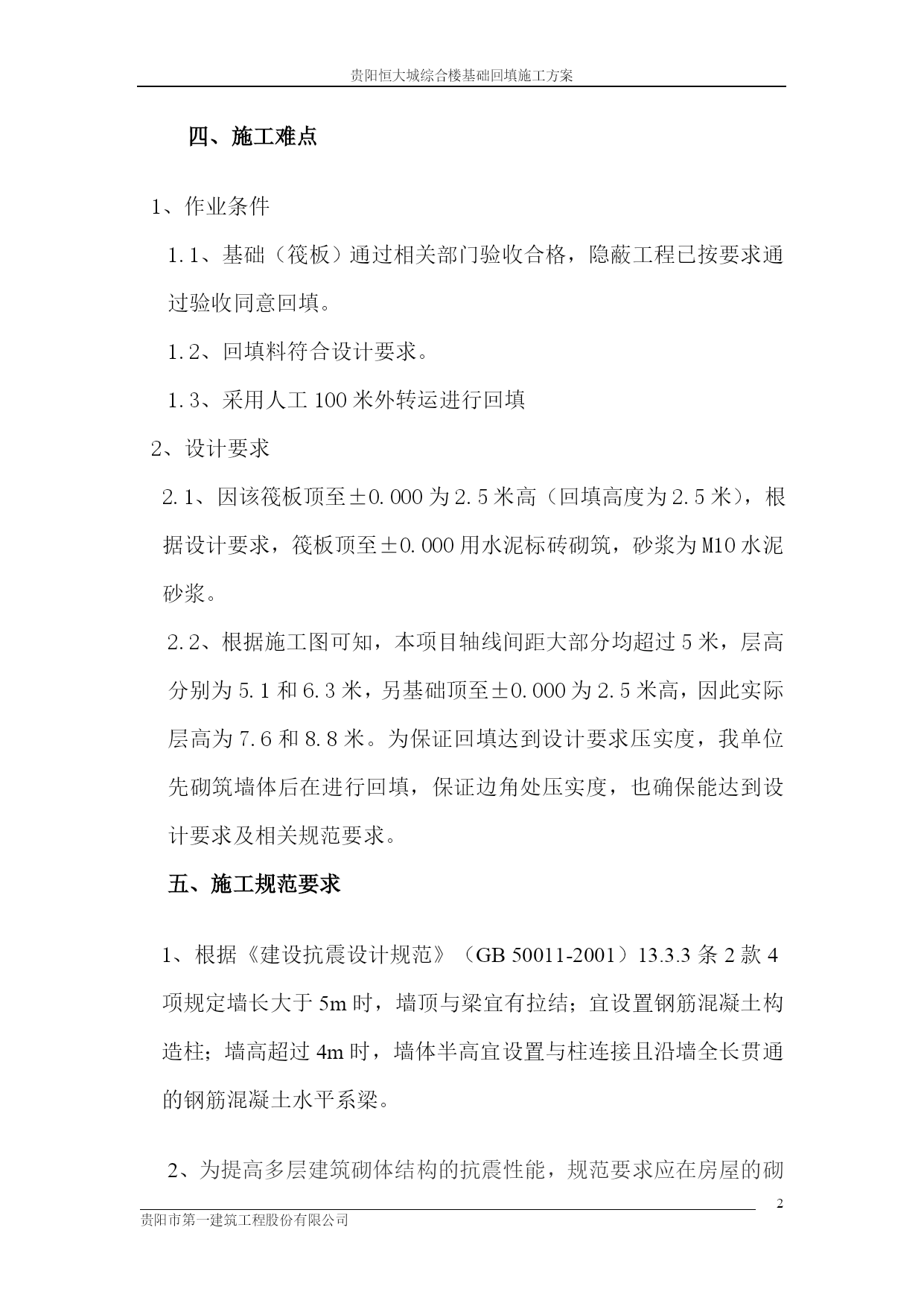

贵阳恒大城综合楼基础回填施工方案PAGEPAGE8贵阳市第一建筑工程股份有限公司基础顶至±0.000级配碎石回填施工方案一、编制依据《建筑地基基础工程施工质量验收规范》GB50202-2002《砼结构工程施工质量验收规范》GB50204-2002《砌体工程施工质量验收规范》GB50203-2002相关规范及施工图、设计变更及相关设计文件进行编制。二、工程概况1、建筑概况贵阳恒大城综合楼工程，位于贵阳市白云区云环路东南方向。该工程为框架结构，基础为筏板及独立柱基构成，本工程±0.00绝对高程为1265.700,综合楼共4层局部5层,层高分别为5.1、4.5、4.5、5.5、2.8，建筑物总高度为21.3米，采用级配碎石回填。2、结构概况本工程为框架结构，基础为筏型基础，共四层。三、施工准备1、材料及主要机具：石子：粒径为0.5-3.2㎝碎石；且含泥量不大于5%。五眼砂：且含泥量不大于5%。2、组织现场施工管理人员熟悉施工图纸，做到心中有数。按基础平面图，测定高程水准点，办理有关手续。3、主要施工机具：反铲挖机一台；汽车十辆；挖式打夯机四台；工人60名。四、施工难点1、作业条件1.1、基础（筏板）通过相关部门验收合格，隐蔽工程已按要求通过验收同意回填。1.2、回填料符合设计要求。1.3、采用人工100米外转运进行回填2、设计要求2.1、因该筏板顶至±0.000为2.5米高（回填高度为2.5米），根据设计要求，筏板顶至±0.000用水泥标砖砌筑，砂浆为M10水泥砂浆。2.2、根据施工图可知，本项目轴线间距大部分均超过5米，层高分别为5.1和6.3米，另基础顶至±0.000为2.5米高，因此实际层高为7.6和8.8米。为保证回填达到设计要求压实度，我单位先砌筑墙体后在进行回填，保证边角处压实度，也确保能达到设计要求及相关规范要求。五、施工规范要求1、根据《建设抗震设计规范》（GB50011-2001）13.3.3条2款4项规定墙长大于5m时，墙顶与梁宜有拉结；宜设置钢筋混凝土构造柱；墙高超过4m时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。2、为提高多层建筑砌体结构的抗震性能，规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接，共同加强建筑物的稳定性。这种钢筋混凝土柱通常就被称为构造柱。构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角处，墙长达到五米的中间部位要设构造柱。为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位，圈梁必须设置成封闭状。3、从施工角度讲，构造柱要与圈梁地梁、基础梁整体连接。与砖墙体要在结构工程有水平拉接筋连接。如果构造柱在建筑物、构筑物中间位置，要与分布筋连接。3.1、构造柱的设置原则1）应根据砌体结构体系砌体类型结构或构件的受力或稳定要求，以及其他功能或构造要求，在墙体中的规定部位设置现浇混凝土构造柱；2）对于大开间荷载较大或层高较高的砌体结构房屋宜按下列要求设置构造柱：（1）墙体的两端，（2）较大洞口的两侧，（3）房屋纵横墙交界处，（4）构造柱的间距，当按组合墙考虑构造柱受力时，或考虑构造柱提高墙体的稳定性时，其间距不宜大于4M。（5）构造柱应与圈梁有可靠的连接；3）下列情况宜设构造柱：（1）受力或稳定性不足的小墙垛，（2）跨度较大的梁下墙体的厚度受限制时，于梁下设置，（3）墙体的高厚比较大如自承重墙或风荷载较大时，可在墙的适当部位设置构造柱，以形成带壁柱的墙体满足高厚比和承载力的要求，此时构造柱的间距不宜大于4M，构造柱沿高度横向支点的距离与此同时与构造柱截面宽度之比不宜大于30，构造柱的配筋应满足水平受力的要求。3.2、构造柱是保证墙体的稳定，和梁有关系。（1）为提高多层建筑砌体结构的抗震性能，规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接，共同加强建筑物的稳定性。这种钢筋混凝土柱通常就被称为构造柱。（2）在多层砌体房屋，底层框架及内框架砖砌体中，它的作用一般为:加强纵墙间的连接，是由于构造柱与其相邻的纵横墙以及牙搓相连接并沿墙高每隔500mm设置2φ6拉结筋，钢筋每边伸入墙内大于100mm。一般施工时先砌砖墙后浇筑混凝土柱，这样能增加横墙的结合，可以提高砌体的抗剪承载能力10%—30%，提高的比例幅度虽然不高但能明显约束墙体开裂，限制出现裂缝。构造柱与圈梁的共同工作，可以把砖砌体分割包围，当砌体开裂时能迫使裂缝在所包围的范围之内，而不至于进一步扩展。砌体虽然出现裂缝，但能限制它的错位，使其维持承载能力并能抵消振动能量而不易较早倒塌
