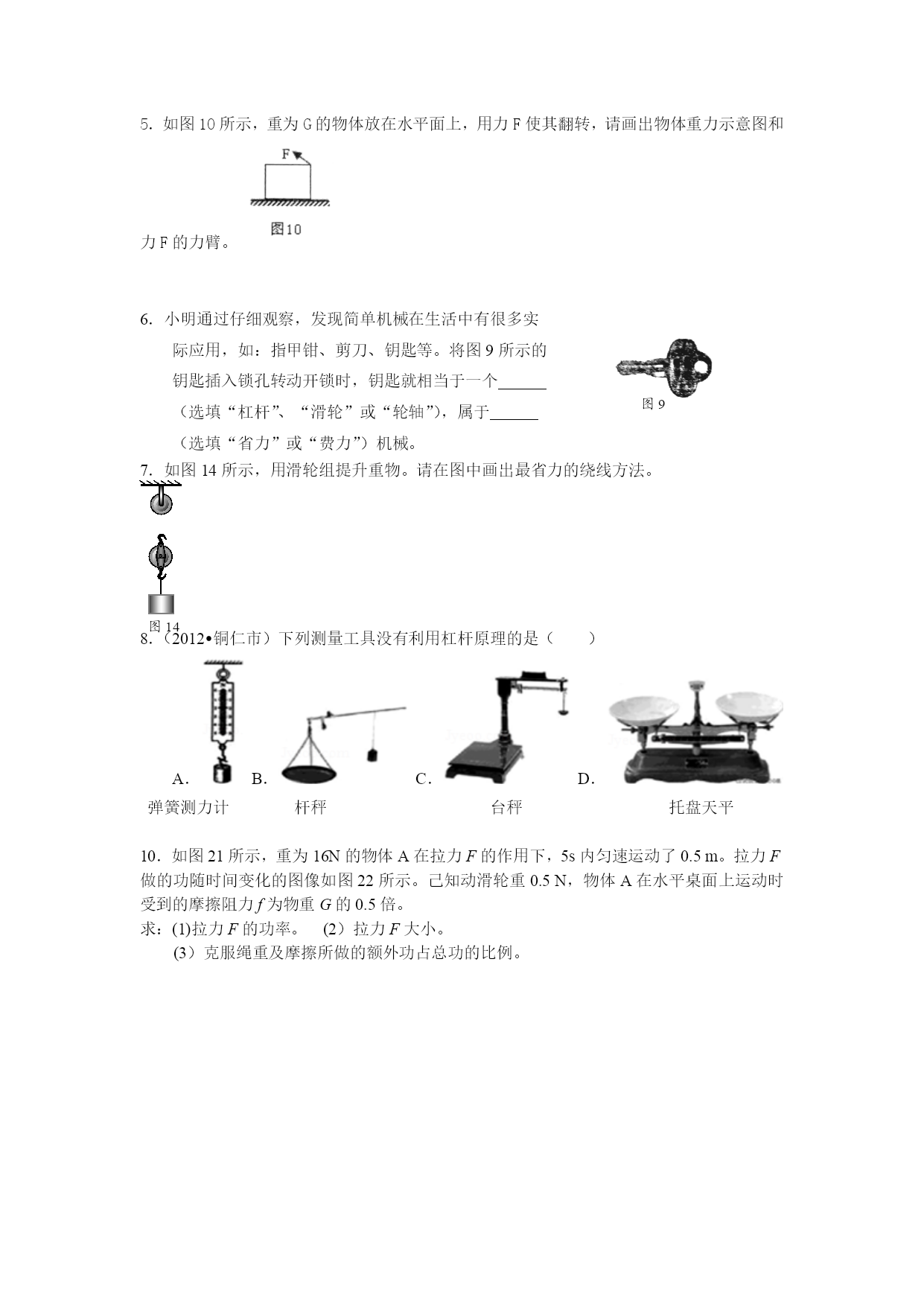

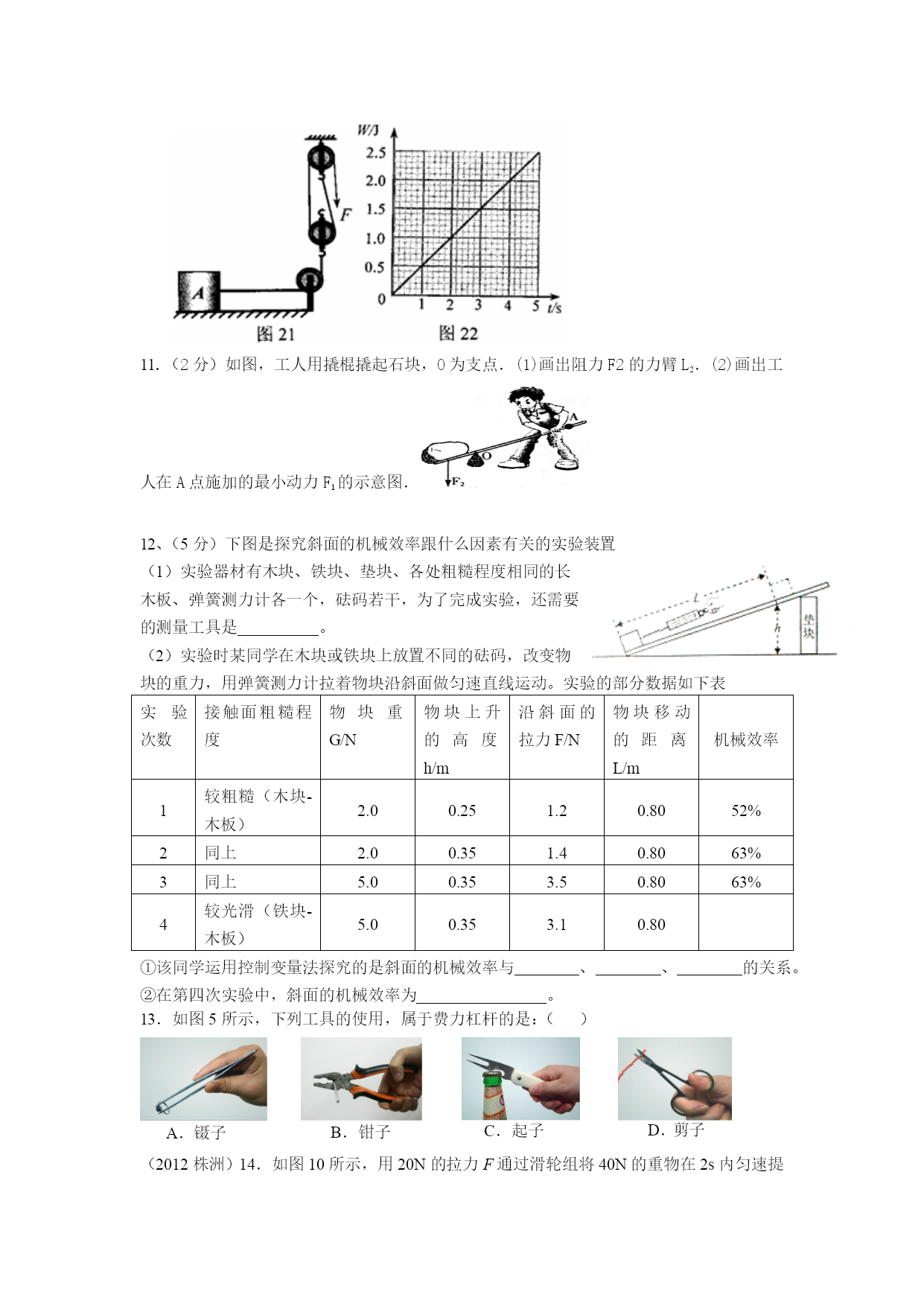

九年级中招物理复习学案主备人李建新简单机械1.（2012安徽）(2)如图b所示，利用动滑轮来提升一个物体，拉力F竖直向上。动滑轮其实就是一个变形的杠杆，请在图中标出它的支点O，并画出F的力臂L。2.（2012安徽）17．如图所示，有一斜面长为L，高为h，现用力F沿斜面把物重为G的物体从底端匀速拉到顶端。已知物体受到斜面的摩擦力为f则下列关于斜面机械效率η的表达式正确的是3．（2012•福州）小明在探究“杠杆的平衡条件”实验中，（1）实验前他应先调节杠杆在水平位置平衡，其目的是．（2）杠杆平衡后，小明在图甲所示的A位置挂上两个钩码，可在B位置挂上个钩码，使杠杆在水平位置平衡．（3）他改用弹簧测力计在图乙所示的C位置斜向下拉，若每个钩码重1N．当杠杆在水平位置平衡时，测力计的示数将（选填“大于”、“等于”或“小于”）1N．4．（5分）如图15所示为测量滑轮组机械效率的实验装置，钩码总重6N。图15（1）实验时要竖直向上拉动弹簧测力计，由图中可知拉力大小为N，将弹簧测力计向上移动15cm,则钩码上升的高度为cm,该滑轮组的机械效率为。（2）取下2个钩码，再做实验，此时滑轮组的机械效率将。（选填：“增大”、“减小”或“不变”）5．如图10所示，重为G的物体放在水平面上，用力F使其翻转，请画出物体重力示意图和力F的力臂。6．小明通过仔细观察，发现简单机械在生活中有很多实际应用，如：图9指甲钳、剪刀、钥匙等。将图9所示的钥匙插入锁孔转动开锁时，钥匙就相当于一个（选填“杠杆”、“滑轮”或“轮轴”），属于（选填“省力”或“费力”）机械。7．如图14所示，用滑轮组提升重物。请在图中画出最省力的绕线方法。图148．（2012•铜仁市）下列测量工具没有利用杠杆原理的是（）A．B．C．D．弹簧测力计杆秤台秤托盘天平10．如图21所示，重为16N的物体A在拉力F的作用下，5s内匀速运动了0.5m。拉力F做的功随时间变化的图像如图22所示。己知动滑轮重0.5N，物体A在水平桌面上运动时受到的摩擦阻力f为物重G的0.5倍。求：(1)拉力F的功率。(2）拉力F大小。(3）克服绳重及摩擦所做的额外功占总功的比例。11.（2分）如图，工人用撬棍撬起石块，O为支点．(1)画出阻力F2的力臂L2．(2)画出工人在A点施加的最小动力F1的示意图．12、（5分）下图是探究斜面的机械效率跟什么因素有关的实验装置（1）实验器材有木块、铁块、垫块、各处粗糙程度相同的长木板、弹簧测力计各一个，砝码若干，为了完成实验，还需要的测量工具是。（2）实验时某同学在木块或铁块上放置不同的砝码，改变物块的重力，用弹簧测力计拉着物块沿斜面做匀速直线运动。实验的部分数据如下表实验次数接触面粗糙程度物块重G/N物块上升的高度h/m沿斜面的拉力F/N物块移动的距离L/m机械效率1较粗糙（木块-木板）2.00.251.20.8052%2同上2.00.351.40.8063%3同上5.00.353.50.8063%4较光滑（铁块-木板）5.00.353.10.80①该同学运用控制变量法探究的是斜面的机械效率与、、的关系。②在第四次实验中，斜面的机械效率为。13．如图5所示，下列工具的使用，属于费力杠杆的是：HYPERLINK"http://www.xkb1.com/"（）A．镊子B．钳子C．起子D．剪子（2012株洲）14．如图10所示，用20N的拉力F通过滑轮组将40N的重物在2s内匀速提升1m，在此过程中，拉力做功为J，拉力的功率是W。（2012常州）15．分别用如图所示的（甲）、（乙）两个滑轮组，在100s内将重为400N的物体G匀速提升10m，每个滑轮的重均为20N．不计绳重及摩擦，此过程中()A.F甲做的功大于F乙做的功B.F甲做的功小于F乙做的功C.F甲做功的功率小于F乙做功的功率D.F甲做功的功率等于F乙做功的功率16．（4分）按照题目要求作图：(4)在图丁中画出杠杆所受动力F的力臂。17．下图是生活中常见的杠杆，其中属于生省力杠杆的是▲（填写字母符号），其中属于费力杠杆的是▲（填写字母符号）。A．钓鱼竿B．道钉撬C．筷子D．钢丝钳18．（8分）建筑工地上，工人用如图所示的装置将重为230Ｎ的建材从地面匀速送到6ｍ高处，所用拉力为125Ｎ，时间为20ｓ．求：（１）工人做的有用功；（２）工人做的总功；（３）此过程中该装置的机械效率；（４）工人做功的功率．19.（6分）按照题目要求作图(2)如图9是甩开瓶扳手打开瓶盖的示意图。O为支点，画出动力F的力臂(l1)和阻力F2的示意图。2o.如图所示是列车上常用的手推车，车内货物均匀摆
