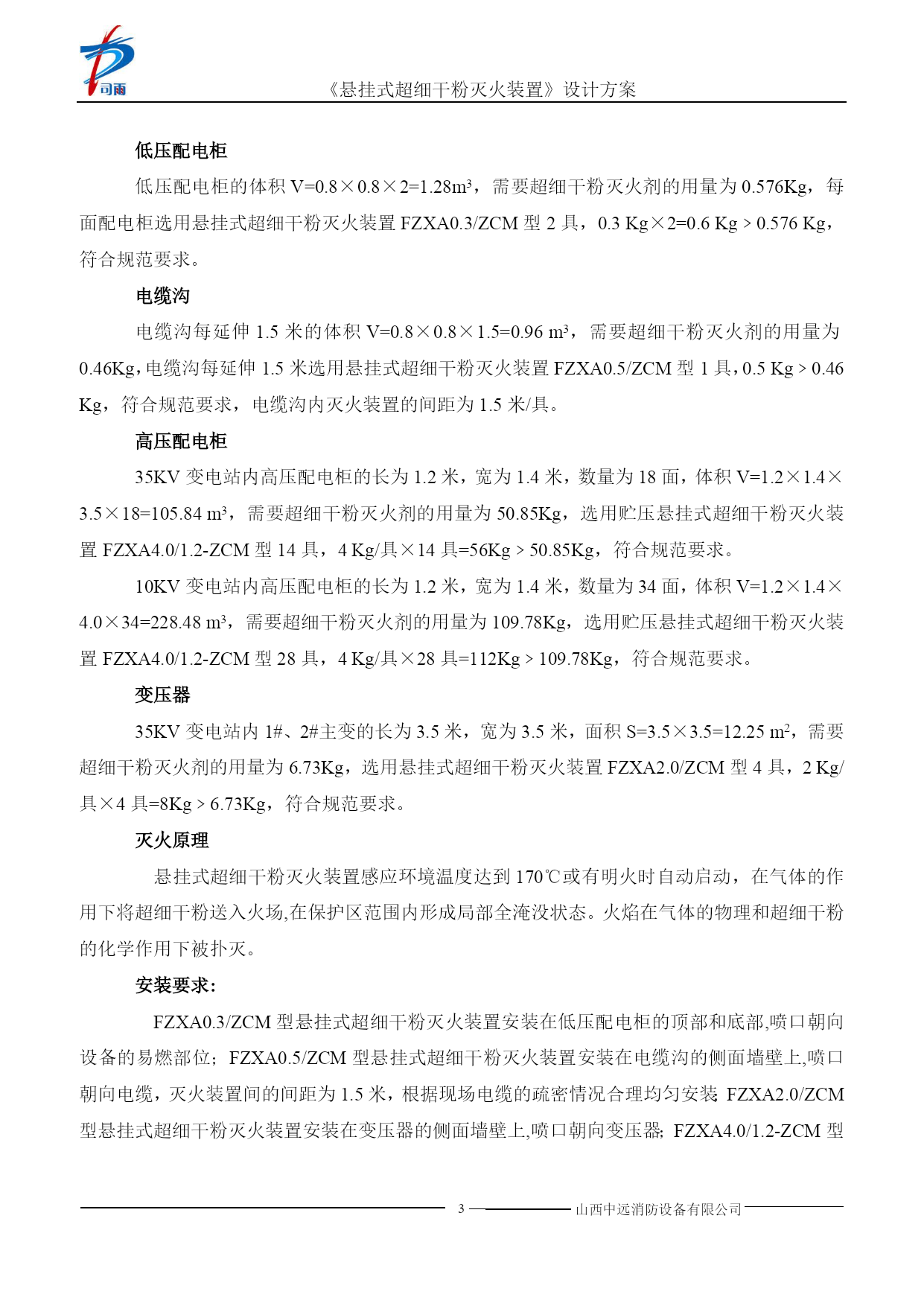

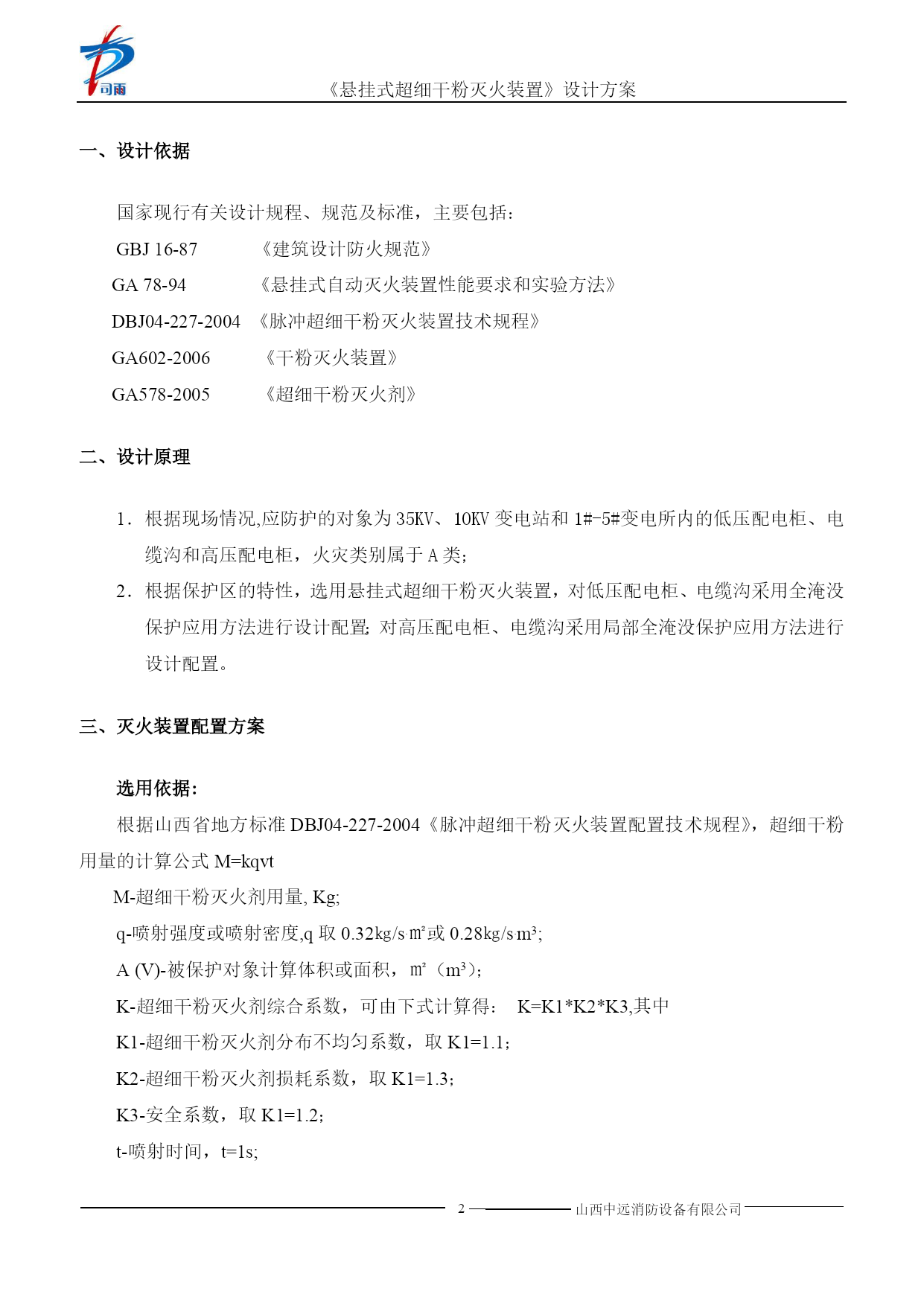

《悬挂式超细干粉灭火装置》设计方案PAGEPAGE4山西中远消防设备有限公司山西福龙煤化有限公司《悬挂式超细干粉灭火装置》设计方案山西中远消防设备有限公司二OO八年十月六日目录TOC\o"1-3"\h\zHYPERLINK\l"_Toc211223541"一、设计依据PAGEREF_Toc211223541\h2HYPERLINK\l"_Toc211223542"二、设计原理PAGEREF_Toc211223542\h2HYPERLINK\l"_Toc211223543"三、灭火装置配置方案PAGEREF_Toc211223543\h2HYPERLINK\l"_Toc211223544"四、灭火装置维护与更换PAGEREF_Toc211223544\h4一、设计依据国家现行有关设计规程、规范及标准，主要包括：GBJ16-87《建筑设计防火规范》GA78-94《悬挂式自动灭火装置性能要求和实验方法》DBJ04-227-2004《脉冲超细干粉灭火装置技术规程》GA602-2006《干粉灭火装置》GA578-2005《超细干粉灭火剂》二、设计原理根据现场情况,应防护的对象为35KV、10KV变电站和1#-5#变电所内的低压配电柜、电缆沟和高压配电柜，火灾类别属于A类；根据保护区的特性，选用悬挂式超细干粉灭火装置，对低压配电柜、电缆沟采用全淹没保护应用方法进行设计配置；对高压配电柜、电缆沟采用局部全淹没保护应用方法进行设计配置。三、灭火装置配置方案选用依据:根据山西省地方标准DBJ04-227-2004《脉冲超细干粉灭火装置配置技术规程》，超细干粉用量的计算公式M=kqvtM-超细干粉灭火剂用量,Kg;q-喷射强度或喷射密度,q取0.32㎏/s.㎡或0.28㎏/s.m3;A(V)-被保护对象计算体积或面积，㎡（m3）；K-超细干粉灭火剂综合系数，可由下式计算得：K=K1*K2*K3,其中K1-超细干粉灭火剂分布不均匀系数，取K1=1.1；K2-超细干粉灭火剂损耗系数，取K1=1.3；K3-安全系数，取K1=1.2；t-喷射时间，t=1s;低压配电柜低压配电柜的体积V=0.8×0.8×2=1.28m3，需要超细干粉灭火剂的用量为0.576Kg，每面配电柜选用悬挂式超细干粉灭火装置FZXA0.3/ZCM型2具，0.3Kg×2=0.6Kg﹥0.576Kg，符合规范要求。电缆沟电缆沟每延伸1.5米的体积V=0.8×0.8×1.5=0.96m3，需要超细干粉灭火剂的用量为0.46Kg，电缆沟每延伸1.5米选用悬挂式超细干粉灭火装置FZXA0.5/ZCM型1具，0.5Kg﹥0.46Kg，符合规范要求，电缆沟内灭火装置的间距为1.5米/具。高压配电柜35KV变电站内高压配电柜的长为1.2米，宽为1.4米，数量为18面，体积V=1.2×1.4×3.5×18=105.84m3，需要超细干粉灭火剂的用量为50.85Kg，选用贮压悬挂式超细干粉灭火装置FZXA4.0/1.2-ZCM型14具，4Kg/具×14具=56Kg﹥50.85Kg，符合规范要求。10KV变电站内高压配电柜的长为1.2米，宽为1.4米，数量为34面，体积V=1.2×1.4×4.0×34=228.48m3，需要超细干粉灭火剂的用量为109.78Kg，选用贮压悬挂式超细干粉灭火装置FZXA4.0/1.2-ZCM型28具，4Kg/具×28具=112Kg﹥109.78Kg，符合规范要求。变压器35KV变电站内1#、2#主变的长为3.5米，宽为3.5米，面积S=3.5×3.5=12.25m2，需要超细干粉灭火剂的用量为6.73Kg，选用悬挂式超细干粉灭火装置FZXA2.0/ZCM型4具，2Kg/具×4具=8Kg﹥6.73Kg，符合规范要求。灭火原理悬挂式超细干粉灭火装置感应环境温度达到170℃或有明火时自动启动，在气体的作用下将超细干粉送入火场,在保护区范围内形成局部全淹没状态。火焰在气体的物理和超细干粉的化学作用下被扑灭。安装要求:FZXA0.3/ZCM型悬挂式超细干粉灭火装置安装在低压配电柜的顶部和底部,喷口朝向设备的易燃部位；FZXA0.5/ZCM型悬挂式超细干粉灭火装置安装在电缆沟的侧面墙壁上,喷口朝向电缆，灭火装置间的间距为1.5米，根据现场电缆的疏密情况合理均匀安装；FZXA2.0/ZCM型悬挂式超细干粉灭火装置安装在变压器的侧面墙壁上,喷口朝向变压器；FZXA4.0/1.2-ZCM型悬挂式超细干粉灭火装置安装在高压配电柜的顶部，喷口朝下，灭火装置每三
