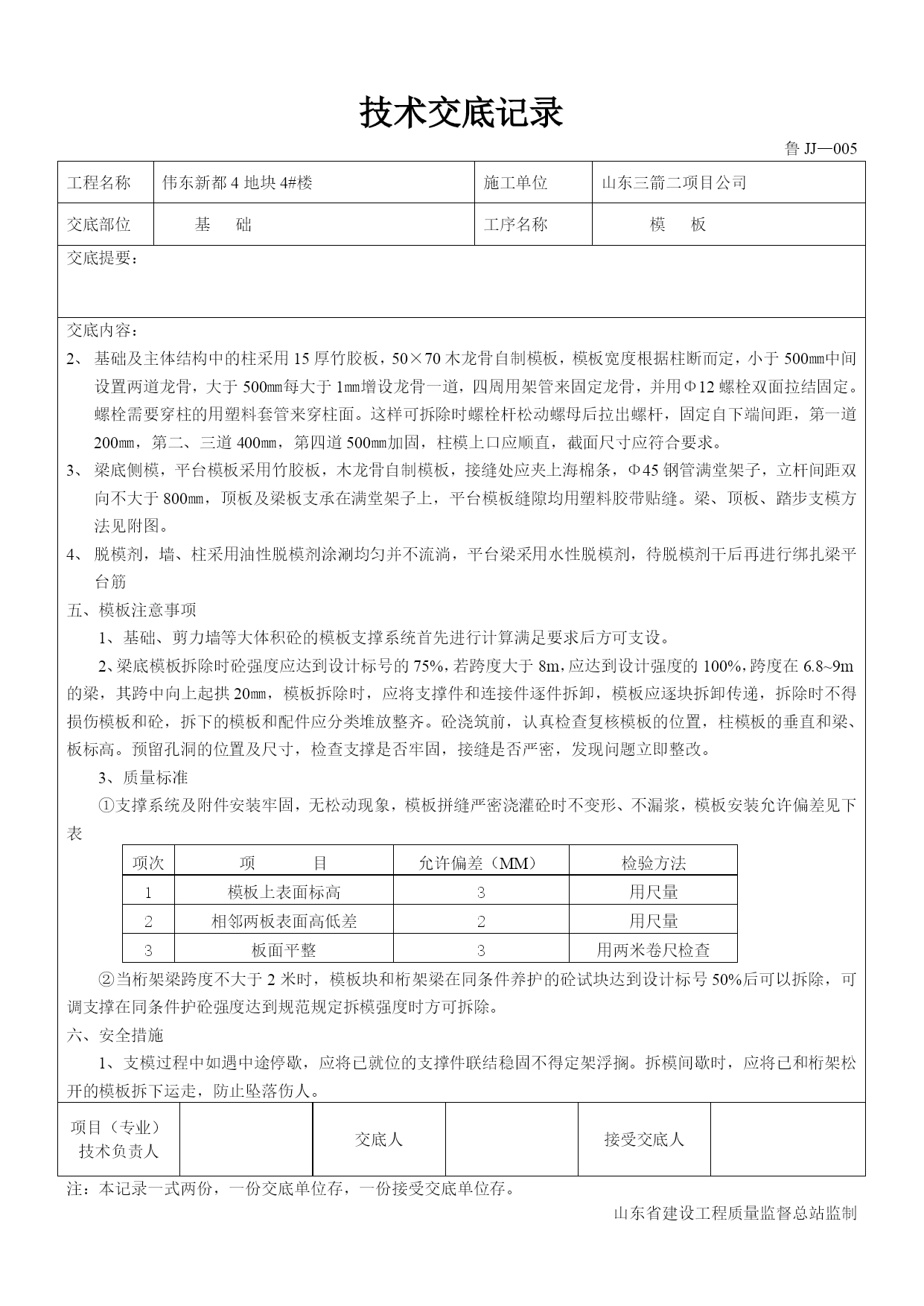

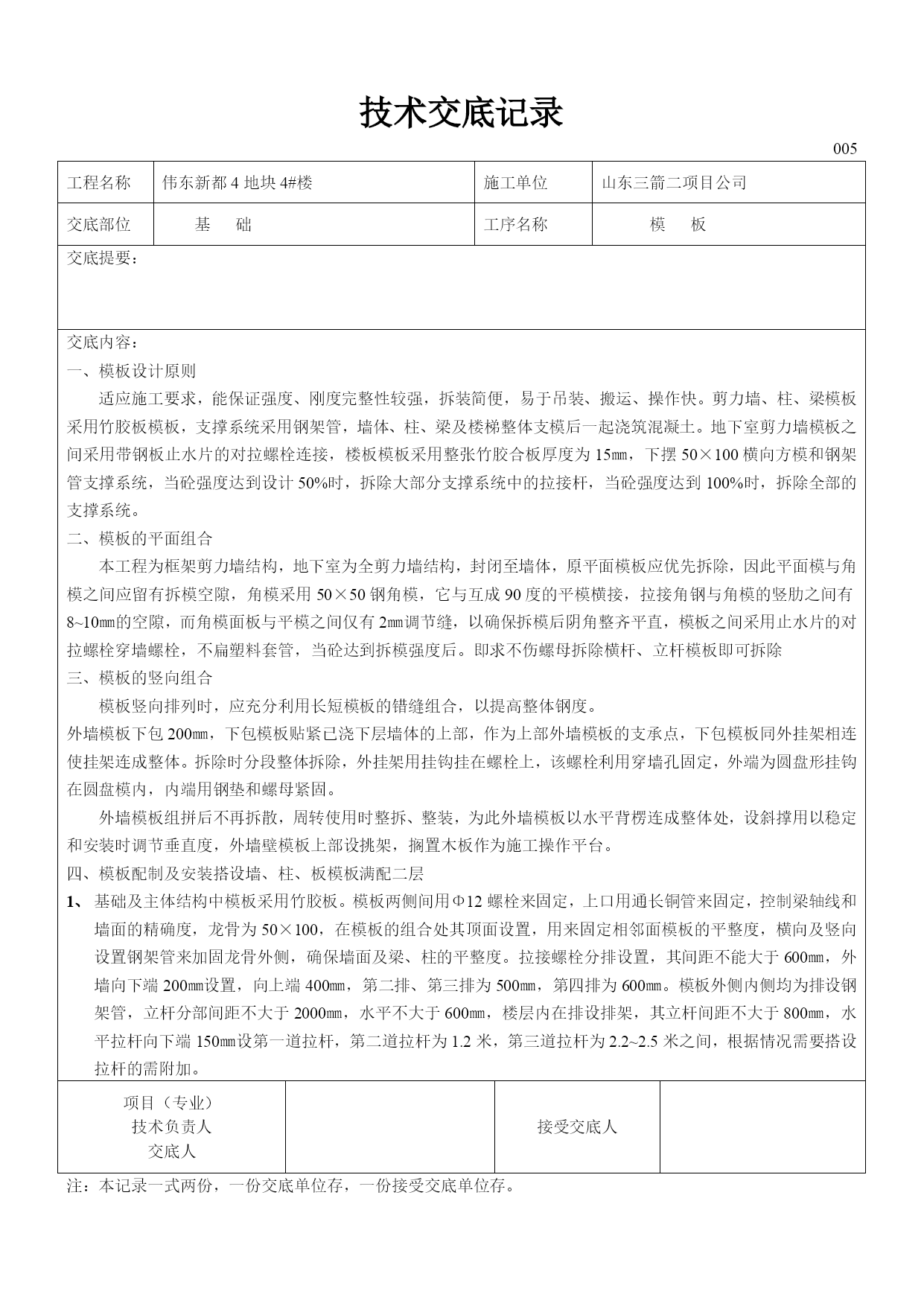

技术交底记录优质资料(可以直接使用，可编辑优质资料，欢迎下载）技术交底记录005工程名称伟东新都4地块4#楼施工单位山东三箭二项目公司交底部位基础工序名称模板交底提要：交底内容：模板设计原则适应施工要求，能保证强度、刚度完整性较强，拆装简便，易于吊装、搬运、操作快。剪力墙、柱、梁模板采用竹胶板模板，支撑系统采用钢架管，墙体、柱、梁及楼梯整体支模后一起浇筑混凝土。地下室剪力墙模板之间采用带钢板止水片的对拉螺栓连接，楼板模板采用整张竹胶合板厚度为15㎜，下摆50×100横向方模和钢架管支撑系统，当砼强度达到设计50%时，拆除大部分支撑系统中的拉接杆，当砼强度达到100%时，拆除全部的支撑系统。二、模板的平面组合本工程为框架剪力墙结构，地下室为全剪力墙结构，封闭至墙体，原平面模板应优先拆除，因此平面模与角模之间应留有拆模空隙，角模采用50×50钢角模，它与互成90度的平模横接，拉接角钢与角模的竖肋之间有8~10㎜的空隙，而角模面板与平模之间仅有2㎜调节缝，以确保拆模后阴角整齐平直，模板之间采用止水片的对拉螺栓穿墙螺栓，不扁塑料套管，当砼达到拆模强度后。即求不伤螺母拆除横杆、立杆模板即可拆除三、模板的竖向组合模板竖向排列时，应充分利用长短模板的错缝组合，以提高整体钢度。外墙模板下包200㎜，下包模板贴紧已浇下层墙体的上部，作为上部外墙模板的支承点，下包模板同外挂架相连使挂架连成整体。拆除时分段整体拆除，外挂架用挂钩挂在螺栓上，该螺栓利用穿墙孔固定，外端为圆盘形挂钩在圆盘模内，内端用钢垫和螺母紧固。外墙模板组拼后不再拆散，周转使用时整拆、整装，为此外墙模板以水平背楞连成整体处，设斜撑用以稳定和安装时调节垂直度，外墙壁模板上部设挑架，搁置木板作为施工操作平台。四、模板配制及安装搭设墙、柱、板模板满配二层基础及主体结构中模板采用竹胶板。模板两侧间用Φ12螺栓来固定，上口用通长铜管来固定，控制梁轴线和墙面的精确度，龙骨为50×100，在模板的组合处其顶面设置，用来固定相邻面模板的平整度，横向及竖向设置钢架管来加固龙骨外侧，确保墙面及梁、柱的平整度。拉接螺栓分排设置，其间距不能大于600㎜，外墙向下端200㎜设置，向上端400㎜，第二排、第三排为500㎜，第四排为600㎜。模板外侧内侧均为排设钢架管，立杆分部间距不大于2000㎜，水平不大于600㎜，楼层内在排设排架，其立杆间距不大于800㎜，水平拉杆向下端150㎜设第一道拉杆，第二道拉杆为1.2米，第三道拉杆为2.2~2.5米之间，根据情况需要搭设拉杆的需附加。项目（专业）技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存。技术交底记录鲁JJ—005工程名称伟东新都4地块4#楼施工单位山东三箭二项目公司交底部位基础工序名称模板交底提要：交底内容：基础及主体结构中的柱采用15厚竹胶板，50×70木龙骨自制模板，模板宽度根据柱断而定，小于500㎜中间设置两道龙骨，大于500㎜每大于1㎜增设龙骨一道，四周用架管来固定龙骨，并用Φ12螺栓双面拉结固定。螺栓需要穿柱的用塑料套管来穿柱面。这样可拆除时螺栓杆松动螺母后拉出螺杆，固定自下端间距，第一道200㎜，第二、三道400㎜，第四道500㎜加固，柱模上口应顺直，截面尺寸应符合要求。梁底侧模，平台模板采用竹胶板，木龙骨自制模板，接缝处应夹上海棉条，Φ45钢管满堂架子，立杆间距双向不大于800㎜，顶板及梁板支承在满堂架子上，平台模板缝隙均用塑料胶带贴缝。梁、顶板、踏步支模方法见附图。脱模剂，墙、柱采用油性脱模剂涂涮均匀并不流淌，平台梁采用水性脱模剂，待脱模剂干后再进行绑扎梁平台筋五、模板注意事项1、基础、剪力墙等大体积砼的模板支撑系统首先进行计算满足要求后方可支设。2、梁底模板拆除时砼强度应达到设计标号的75%，若跨度大于8m，应达到设计强度的100%，跨度在6.8~9m的梁，其跨中向上起拱20㎜，模板拆除时，应将支撑件和连接件逐件拆卸，模板应逐块拆卸传递，拆除时不得损伤模板和砼，拆下的模板和配件应分类堆放整齐。砼浇筑前，认真检查复核模板的位置，柱模板的垂直和梁、板标高。预留孔洞的位置及尺寸，检查支撑是否牢固，接缝是否严密，发现问题立即整改。3、质量标准①支撑系统及附件安装牢固，无松动现象，模板拼缝严密浇灌砼时不变形、不漏浆，模板安装允许偏差见下表项次项目允许偏差（MM）检验方法1模板上表面标高3用尺量2相邻两板表面高低差2用尺量3板面平整3用两米卷尺检查②当桁架梁跨度不大于2米时，模板块和桁架梁在同条件养护的砼试块达到设计标号50%后可以拆除，可调支撑在同条件护砼强度达到规范规定拆模强度时方可拆除。六、安全措施1、支模过程中如遇中途停歇，应将已就位的支撑件联结稳固不得
