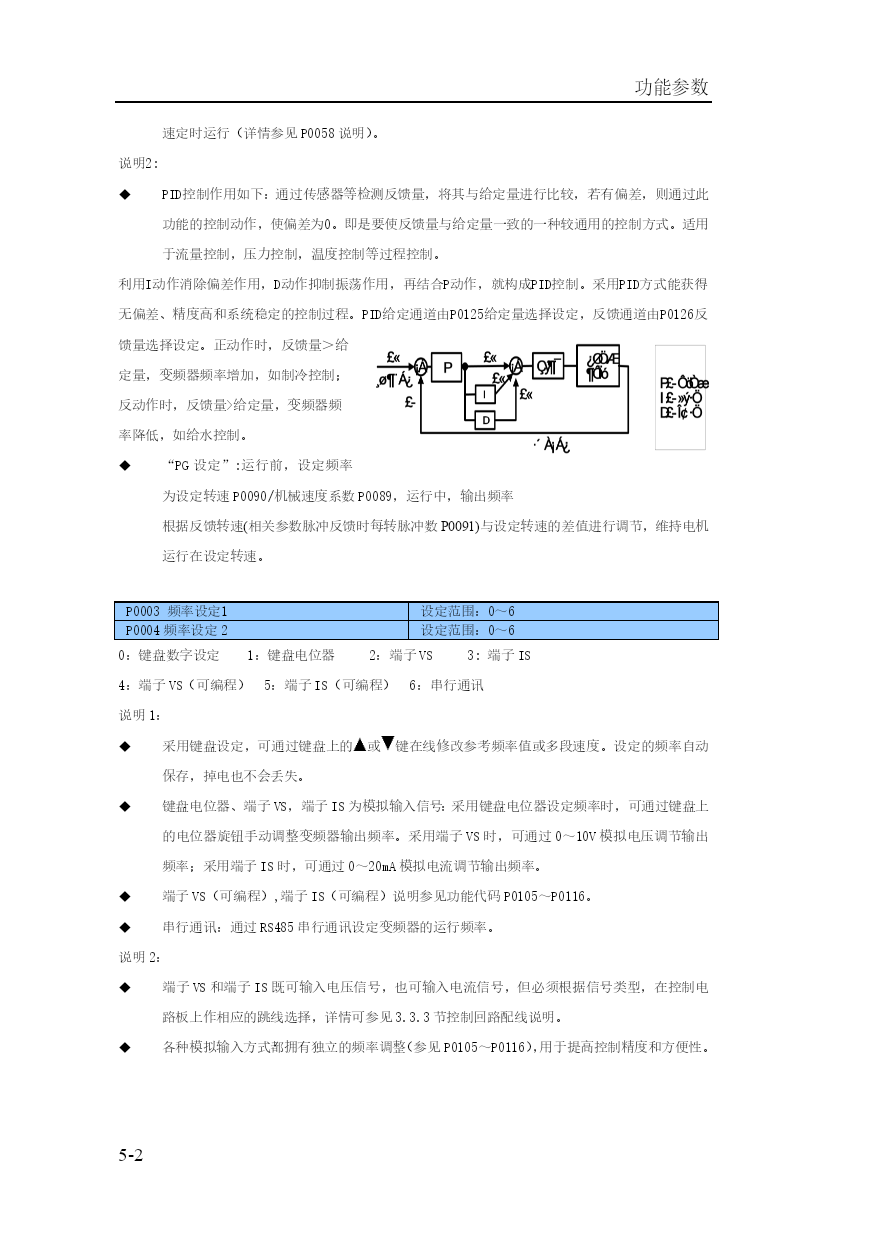

功能参数功能参数5-5-5.2详细功能:P0001控制方式设定范围：0～20：键盘控制1：端子控制2：串行通讯说明：通过键盘控制时，用户可直接通过键盘上的RUN、STOP键控制变频器的启动、停止。通过端子控制时，用户需先定义X1～X8端子功能（参见P0080～P0087），然后由端子控制变频器的启动、停止。通过串行通讯控制时，用户可将串行通讯口连接到计算机或PLC，通过通讯方式控制变频器的启动、停止、正反转等。P0002频率设定处理设定范围：0～100:频率设定11：端子选择2：频率设定1＋频率设定23:|频率设定1－频率设定2|4：频率设定1、2取小值5：频率设定1、2取大值6:端子Up/Down7:程序定时运行8:PID正作用9:PID反作用10:PG设定说明1:频率设定1：频率设定按P0003运行频率设定方式1处理。端子选择：若定义了“FC频率设定选择”功能端子（见P0080～P0087），且该端子功能有效，则频率按频率设定2处理；若未定义“FC频率设定选择”功能端子或者定义了该功能但端子功能无效，则频率按频率设定1处理。（除端子选择外，其它运行频率设定处理，无需定义功能端子；在进行频率叠加时，频率设定1（P0003）与频率设定2（P0004）给定的频率调节信号进行叠加后作为频率调节的最终信号）。频率设定1＋频率设定2：将频率设定1和频率设定2频率给定信号相加后，调节变频器输出频率；|频率设定1－频率设定2|:将频率设定1和频率设定2频率给定信号相减取绝对值后，调节变频器输出频率；频率设定1、2取小值:取频率给定信号中最小的一个作为最终给定；频率设定1、2取大值:取频率给定信号中最大的一个作为最终给定。端子Up/Down:由功能端子（见功能代码P0080～P0087）定义的Up端子与Down端子给定输出频率。程序定时运行：指运行频率、运行时间、运行方向、加减速时间及运行模式均可编程的多段速定时运行（详情参见P0058说明）。说明2:PID控制作用如下：通过传感器等检测反馈量，将其与给定量进行比较，若有偏差，则通过此功能的控制动作，使偏差为0。即是要使反馈量与给定量一致的一种较通用的控制方式。适用于流量控制，压力控制，温度控制等过程控制。利用I动作消除偏差作用，D动作抑制振荡作用，再结合P动作，就构成PID控制。采用PID方式能获得无偏差、精度高和系统稳定的控制过程。PID给定通道由P0125给定量选择设定，反馈通道由P0126反馈量选择设定。正动作时，反馈量＞给定量，变频器频率增加，如制冷控制；反动作时，反馈量>给定量，变频器频率降低，如给水控制。“PG设定”:运行前，设定频率为设定转速P0090/机械速度系数P0089，运行中，输出频率根据反馈转速(相关参数脉冲反馈时每转脉冲数P0091)与设定转速的差值进行调节，维持电机运行在设定转速。P0003频率设定1设定范围：0～6P0004频率设定2设定范围：0～60：键盘数字设定1：键盘电位器2：端子VS3:端子IS4：端子VS（可编程）5：端子IS（可编程）6：串行通讯说明1：采用键盘设定，可通过键盘上的或键在线修改参考频率值或多段速度。设定的频率自动保存，掉电也不会丢失。键盘电位器、端子VS，端子IS为模拟输入信号：采用键盘电位器设定频率时，可通过键盘上的电位器旋钮手动调整变频器输出频率。采用端子VS时，可通过0～10V模拟电压调节输出频率；采用端子IS时，可通过0～20mA模拟电流调节输出频率。端子VS（可编程）,端子IS（可编程）说明参见功能代码P0105～P0116。串行通讯：通过RS485串行通讯设定变频器的运行频率。说明2：端子VS和端子IS既可输入电压信号，也可输入电流信号，但必须根据信号类型，在控制电路板上作相应的跳线选择，详情可参见3.3.3节控制回路配线说明。各种模拟输入方式都拥有独立的频率调整（参见P0105～P0116），用于提高控制精度和方便性。P0005频率数字设定设定范围：0.00～400.00Hz说明1：该功能仅在功能码P0003＝0或P0004=0时，即用键盘进行频率设定时有效，它定义了变频器在键盘操作时，频率设定的初始值。一旦设定确认后，即存储在变频器内部，即使掉电也不会丢失。P0006频率偏差设定设定范围：0.00～2.50Hz说明1：为了减小频率给定信号（参考P0003或P0004说明）波动对变频器输出的影响，对频率偏差进行设定。当输入频率设定信号的变化在限定范围内时，变频器输出频率不变。频率偏差设定越大，系统运行越稳定，但系统灵敏性下降；当频率偏差设定为0时，系统灵敏性最好，输出频率随频率给定信号变化而变化，
