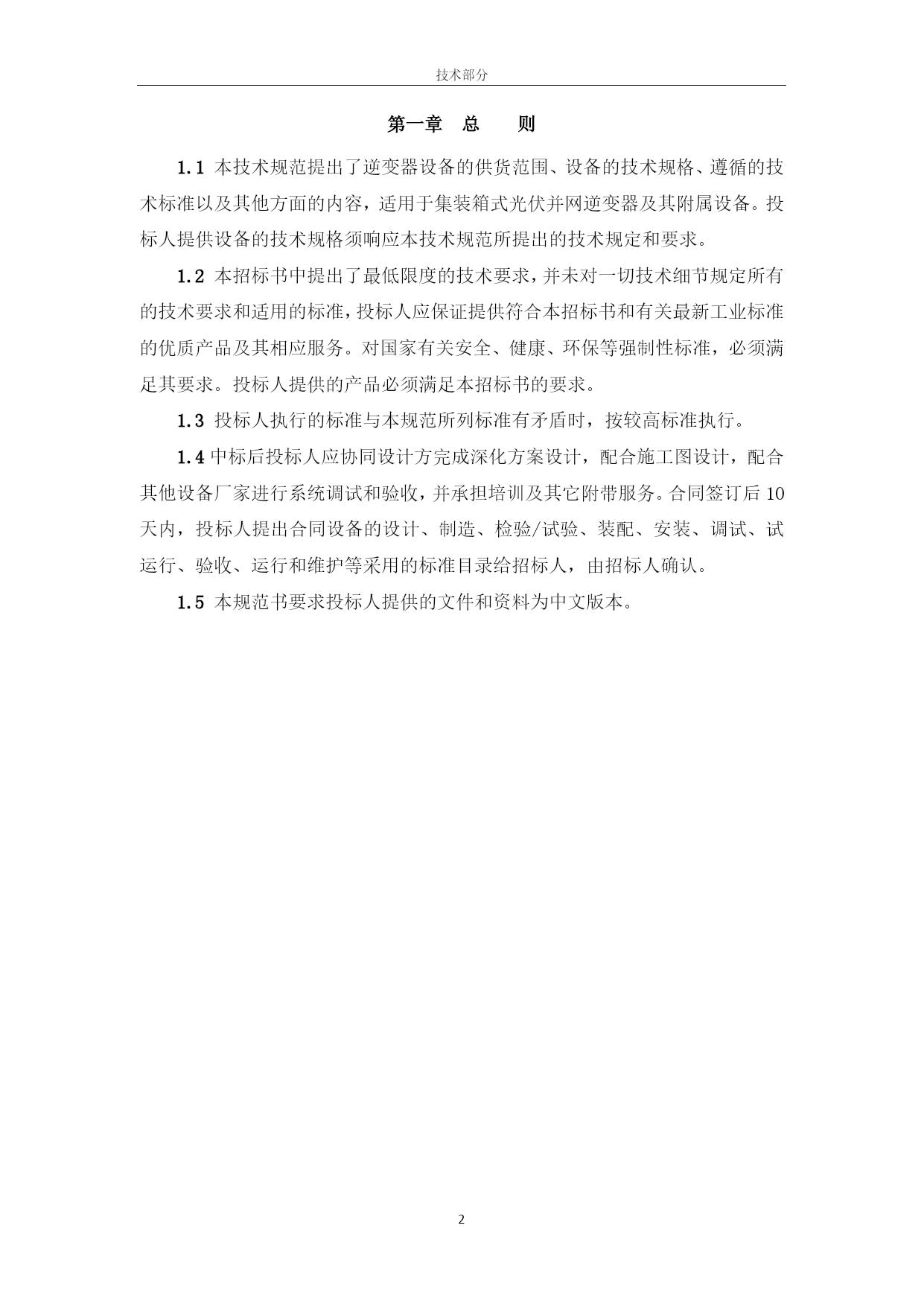

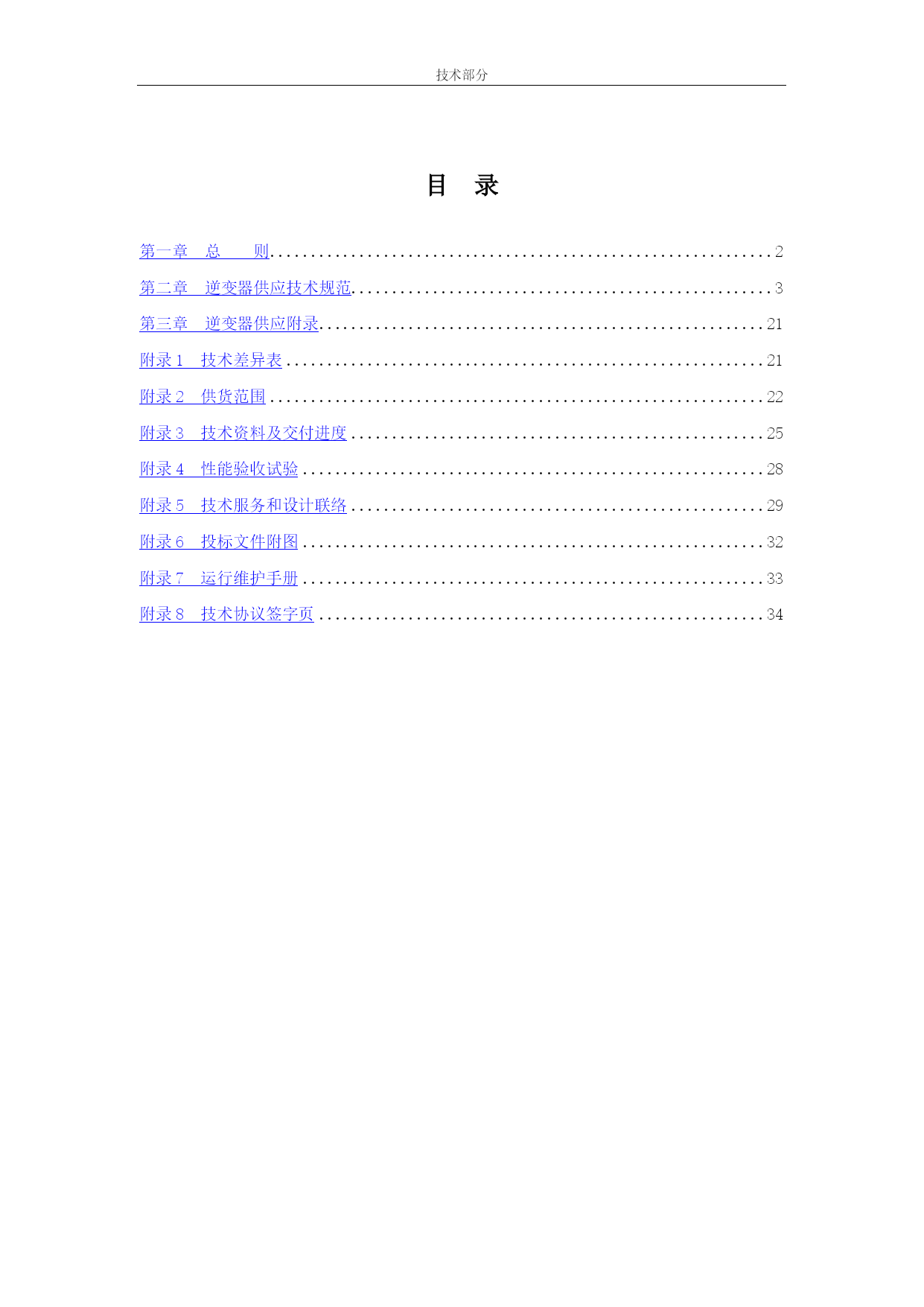

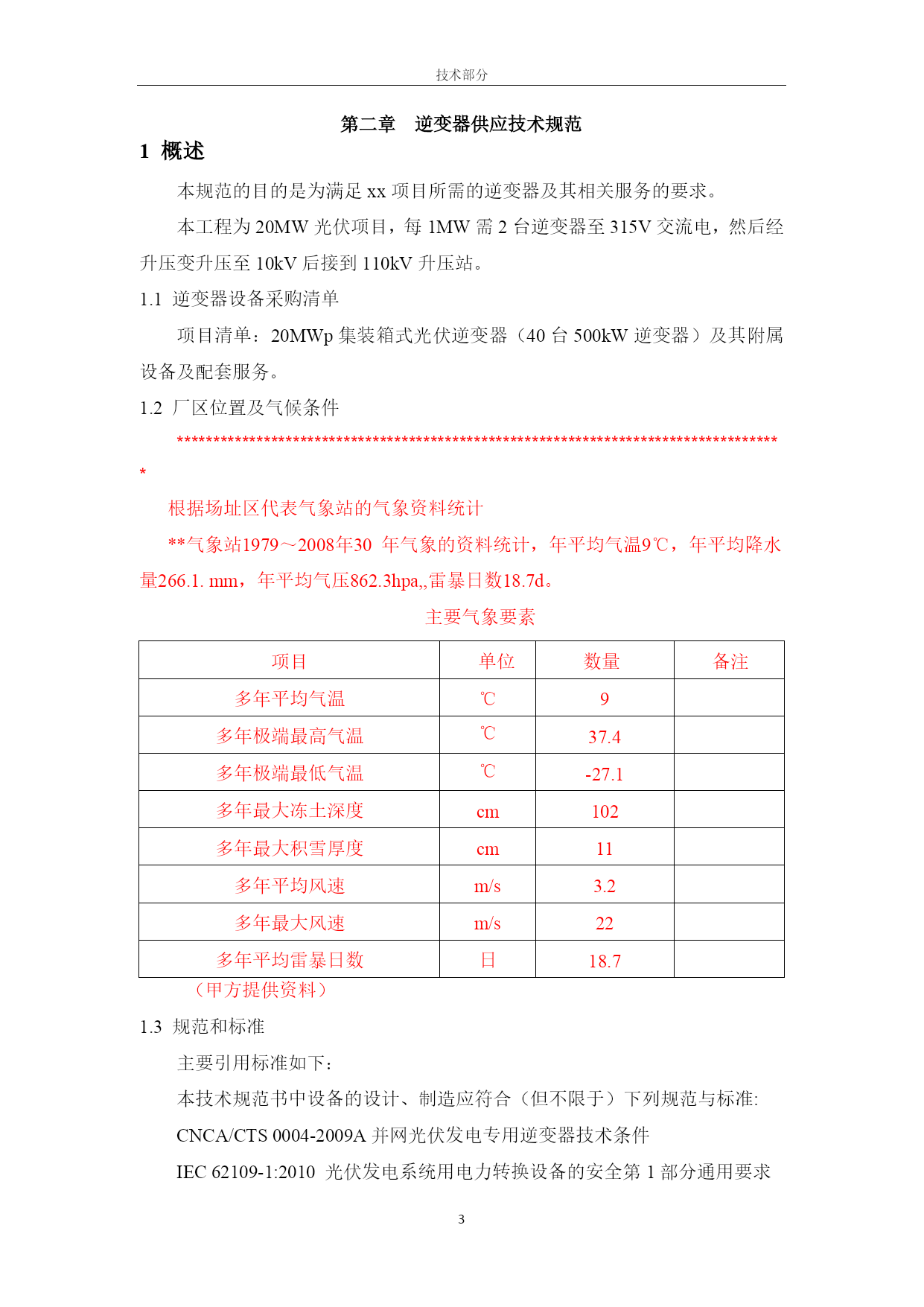

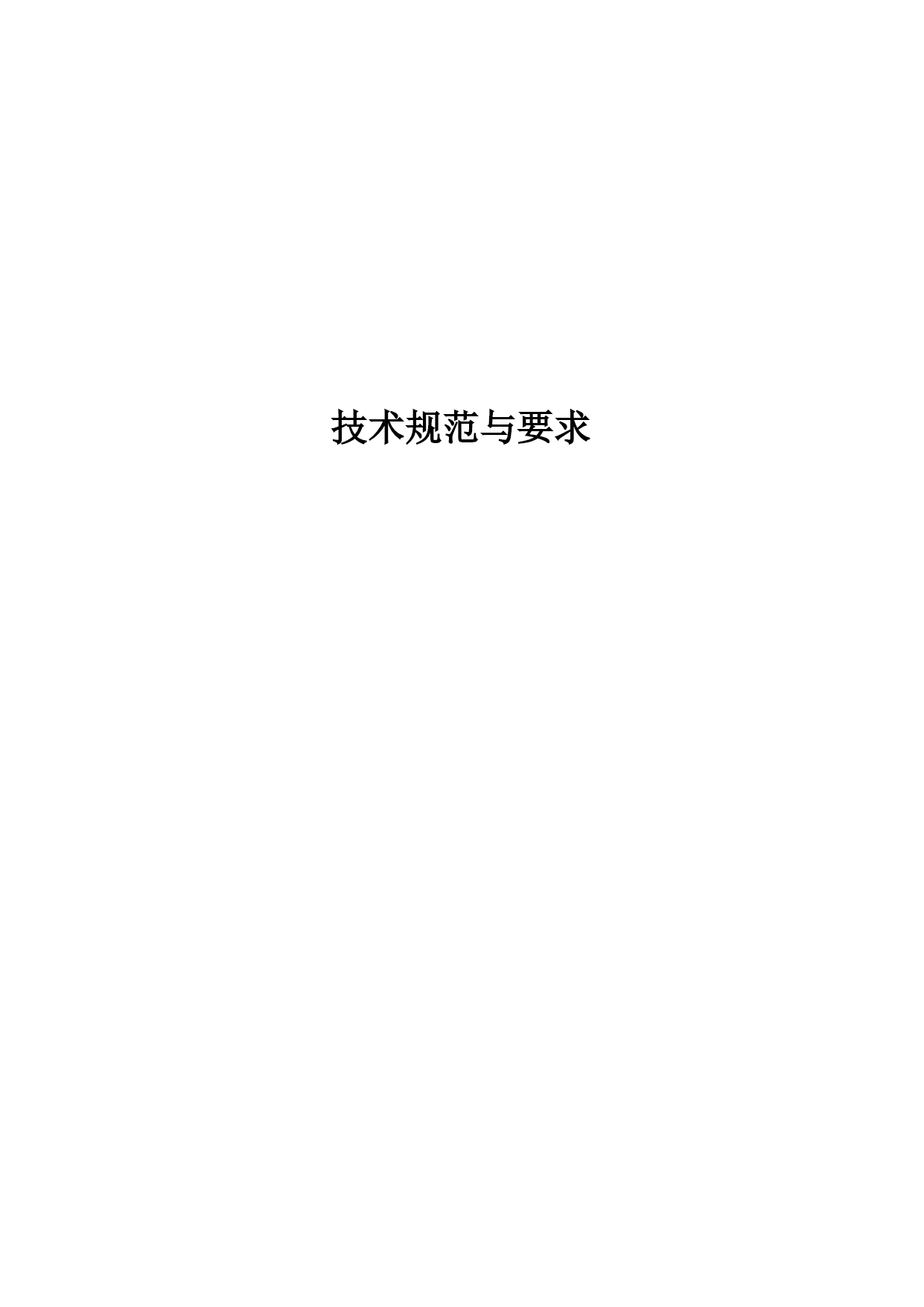

PAGE箱式逆变器设备采购技术协议买方：设计方：卖方：2014年*月技术规范与要求技术部分目录TOC\o"1-2"\h\zHYPERLINK\l"_Toc362253005"第一章总则PAGEREF_Toc362253005\h2HYPERLINK\l"_Toc362253006"第二章逆变器供应技术规范PAGEREF_Toc362253006\h3HYPERLINK\l"_Toc362253007"第三章逆变器供应附录PAGEREF_Toc362253007\h21HYPERLINK\l"_Toc362253008"附录1技术差异表PAGEREF_Toc362253008\h21HYPERLINK\l"_Toc362253009"附录2供货范围PAGEREF_Toc362253009\h22HYPERLINK\l"_Toc362253010"附录3技术资料及交付进度PAGEREF_Toc362253010\h25HYPERLINK\l"_Toc362253011"附录4性能验收试验PAGEREF_Toc362253011\h28HYPERLINK\l"_Toc362253012"附录5技术服务和设计联络PAGEREF_Toc362253012\h29HYPERLINK\l"_Toc362253013"附录6投标文件附图PAGEREF_Toc362253013\h32HYPERLINK\l"_Toc362253014"附录7运行维护手册PAGEREF_Toc362253014\h33HYPERLINK\l"_Toc362253015"附录8技术协议签字页PAGEREF_Toc362253014\h34PAGE32第一章总则1.1本技术规范提出了逆变器设备的供货范围、设备的技术规格、遵循的技术标准以及其他方面的内容，适用于集装箱式光伏并网逆变器及其附属设备。投标人提供设备的技术规格须响应本技术规范所提出的技术规定和要求。1.2本招标书中提出了最低限度的技术要求，并未对一切技术细节规定所有的技术要求和适用的标准，投标人应保证提供符合本招标书和有关最新工业标准的优质产品及其相应服务。对国家有关安全、健康、环保等强制性标准，必须满足其要求。投标人提供的产品必须满足本招标书的要求。1.3投标人执行的标准与本规范所列标准有矛盾时，按较高标准执行。1.4中标后投标人应协同设计方完成深化方案设计，配合施工图设计，配合其他设备厂家进行系统调试和验收，并承担培训及其它附带服务。合同签订后10天内，投标人提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运行、验收、运行和维护等采用的标准目录给招标人，由招标人确认。1.5本规范书要求投标人提供的文件和资料为中文版本。第二章逆变器供应技术规范1概述本规范的目的是为满足xx项目所需的逆变器及其相关服务的要求。本工程为20MW光伏项目，每1MW需2台逆变器至315V交流电，然后经升压变升压至10kV后接到110kV升压站。1.1逆变器设备采购清单项目清单：20MWp集装箱式光伏逆变器（40台500kW逆变器）及其附属设备及配套服务。1.2厂区位置及气候条件************************************************************************************根据场址区代表气象站的气象资料统计**气象站1979～2008年30年气象的资料统计，年平均气温9℃，年平均降水量266.1.mm，年平均气压862.3hpa,,雷暴日数18.7d。主要气象要素项目单位数量备注多年平均气温℃9多年极端最高气温℃37.4多年极端最低气温℃-27.1多年最大冻土深度cm102多年最大积雪厚度cm11多年平均风速m/s3.2多年最大风速m/s22多年平均雷暴日数日18.7（甲方提供资料）1.3规范和标准主要引用标准如下：本技术规范书中设备的设计、制造应符合（但不限于）下列规范与标准:CNCA/CTS0004-2009A并网光伏发电专用逆变器技术条件IEC62109-1:2010光伏发电系统用电力转换设备的安全第1部分通用要求IEC62109-2:2011光伏发电系统用电力转换设备的安全第2部分对逆变器的特殊要求IEC60990-1999接触电流和保护导体电流的测量方法IEC62116-2008并网连接式光伏逆变器孤岛防护措施测试方法
