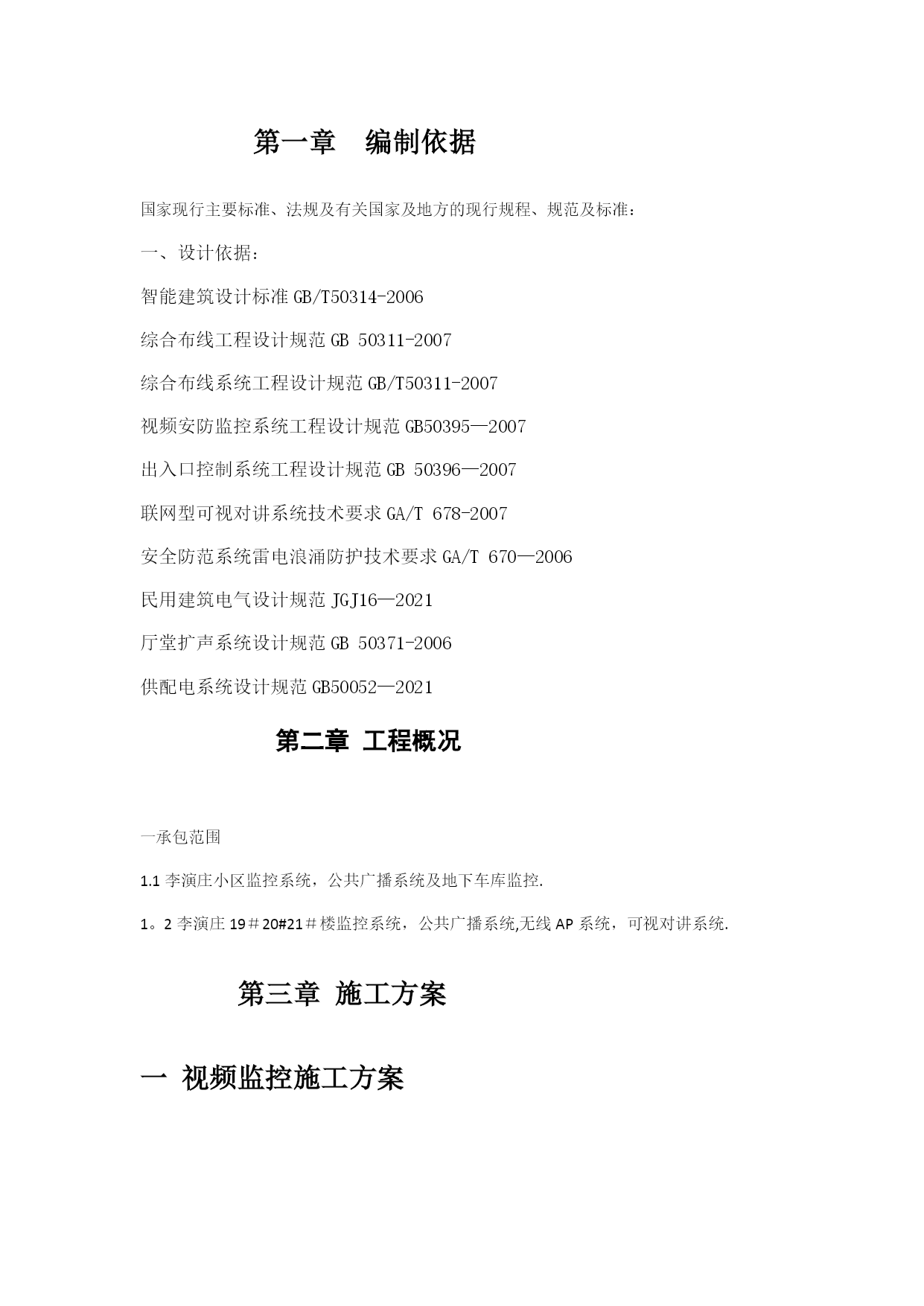

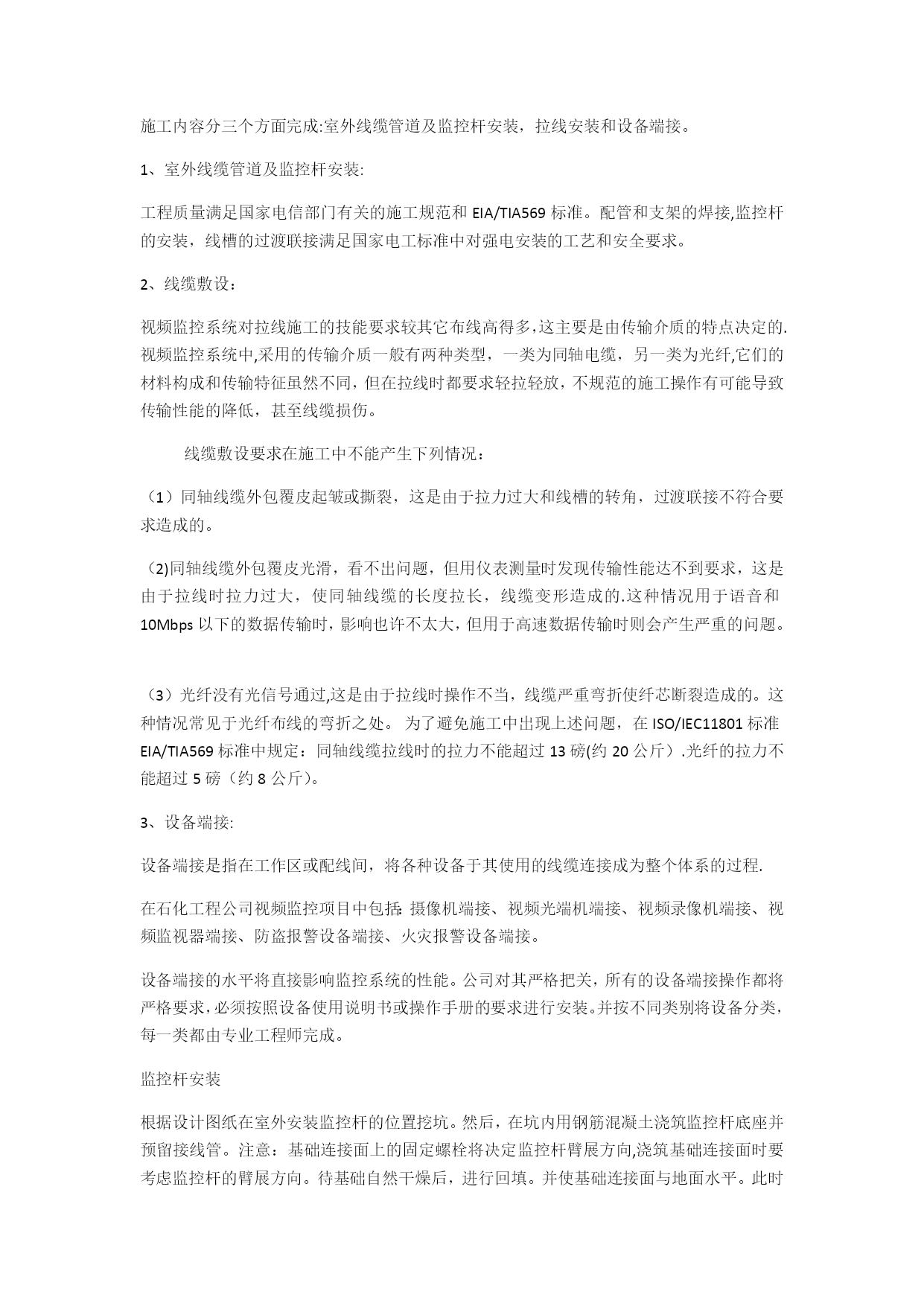

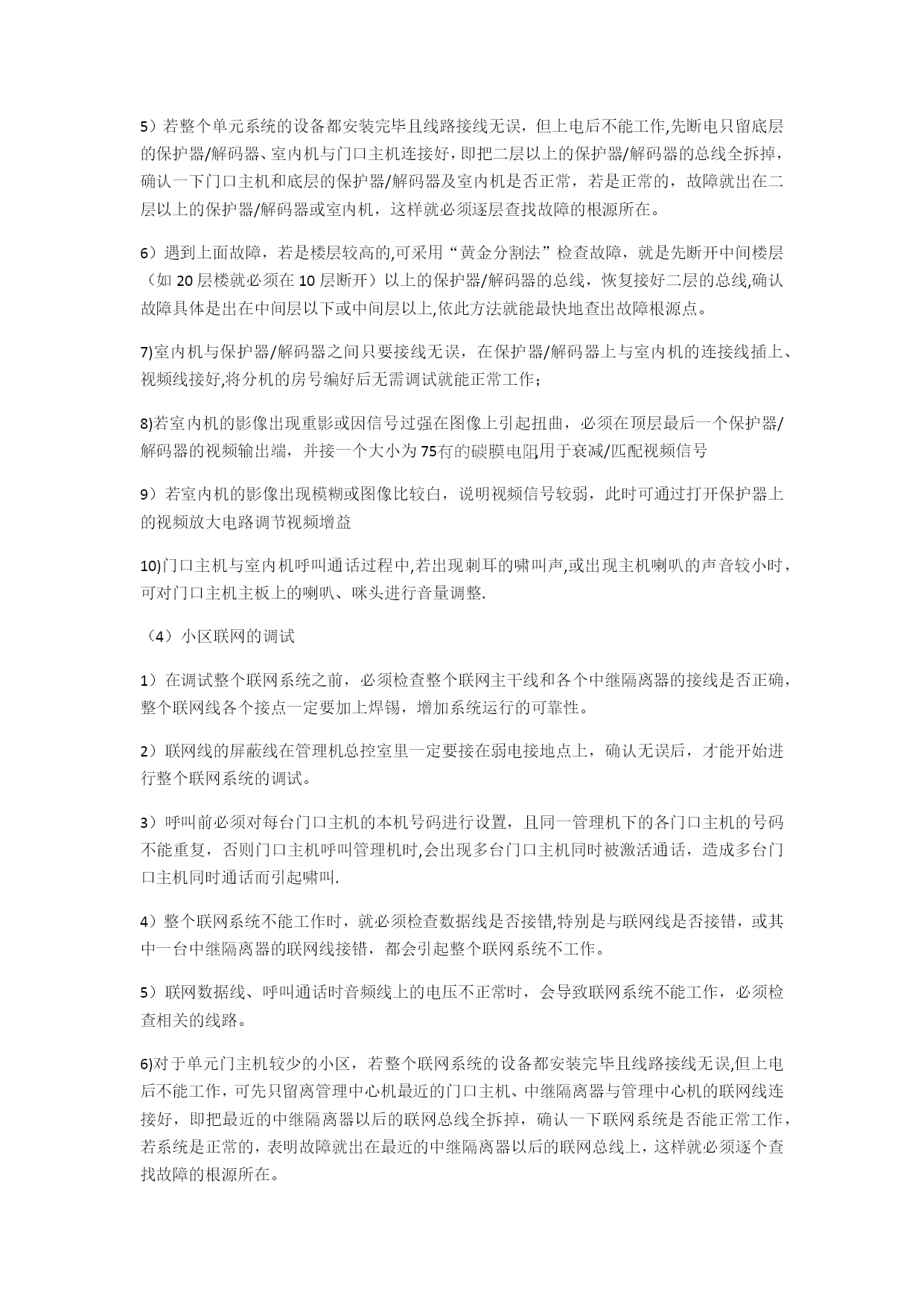

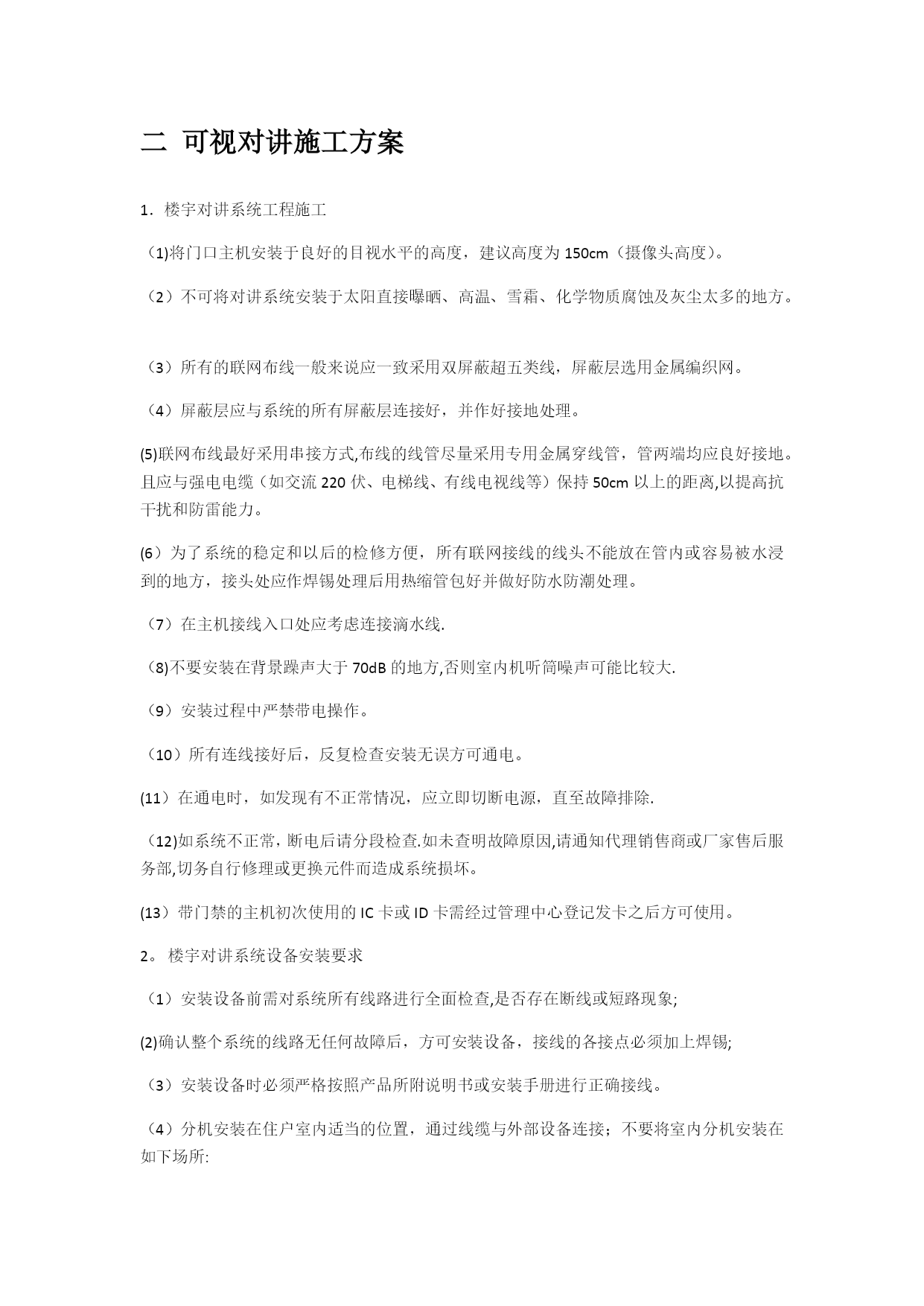

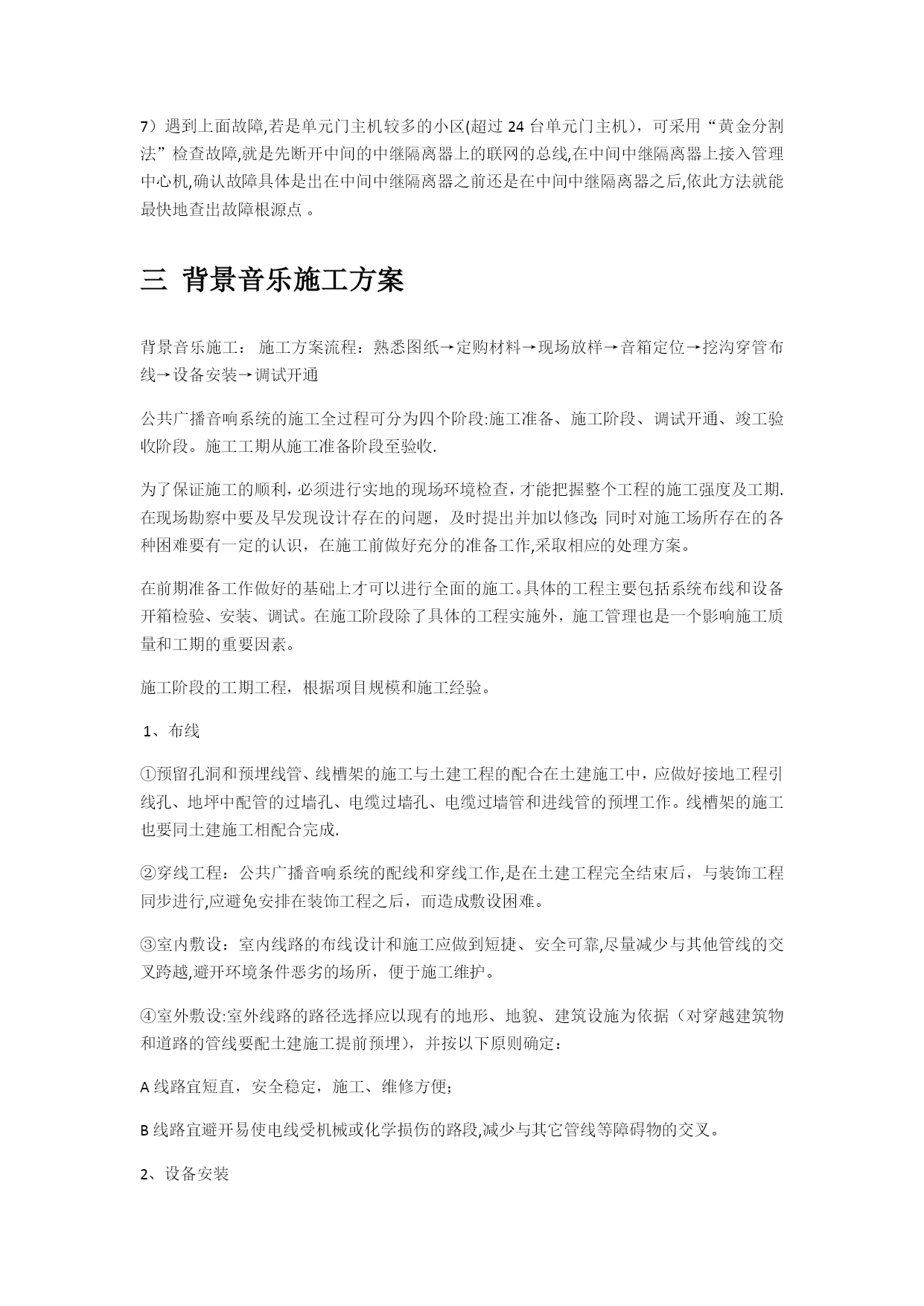

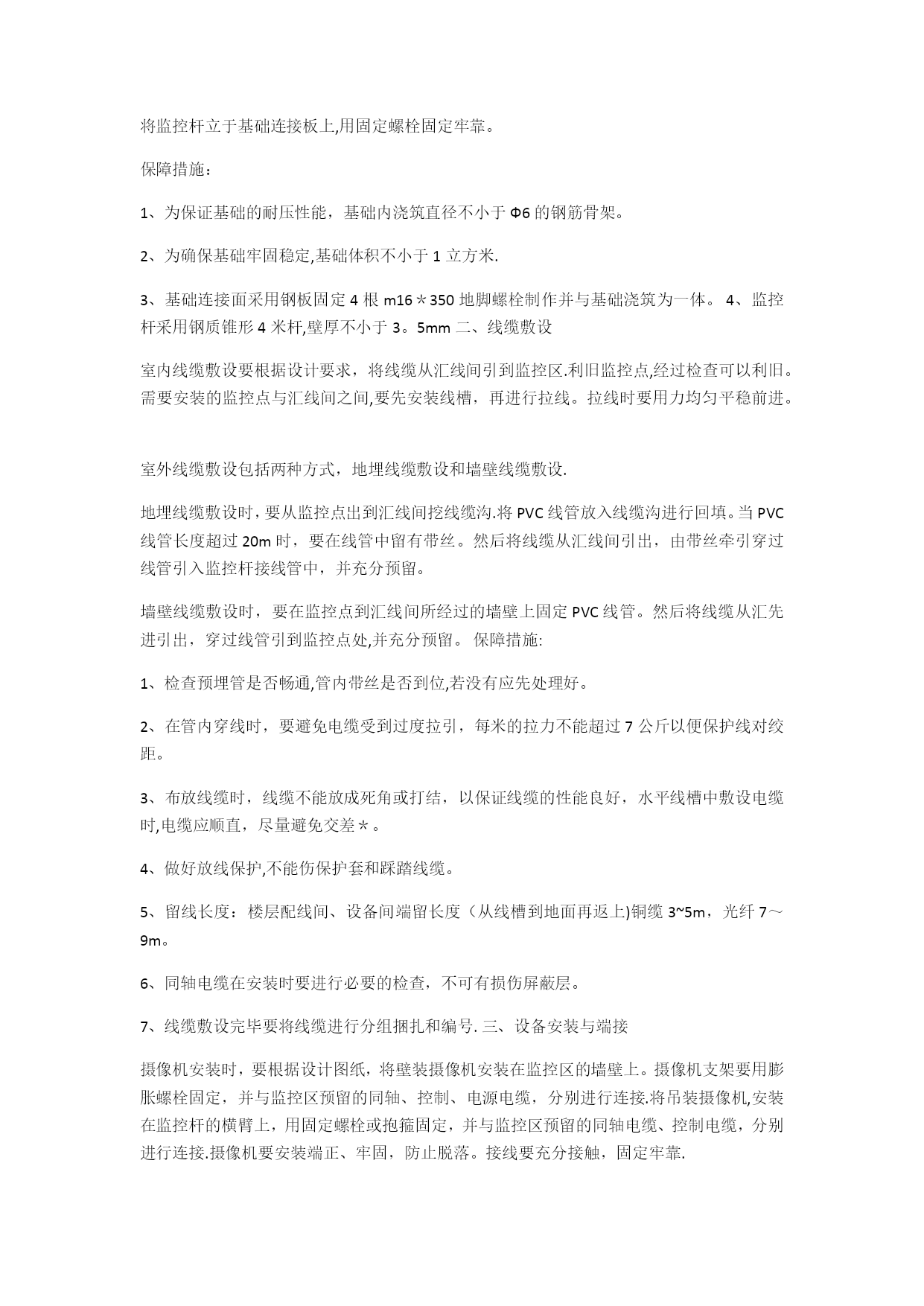

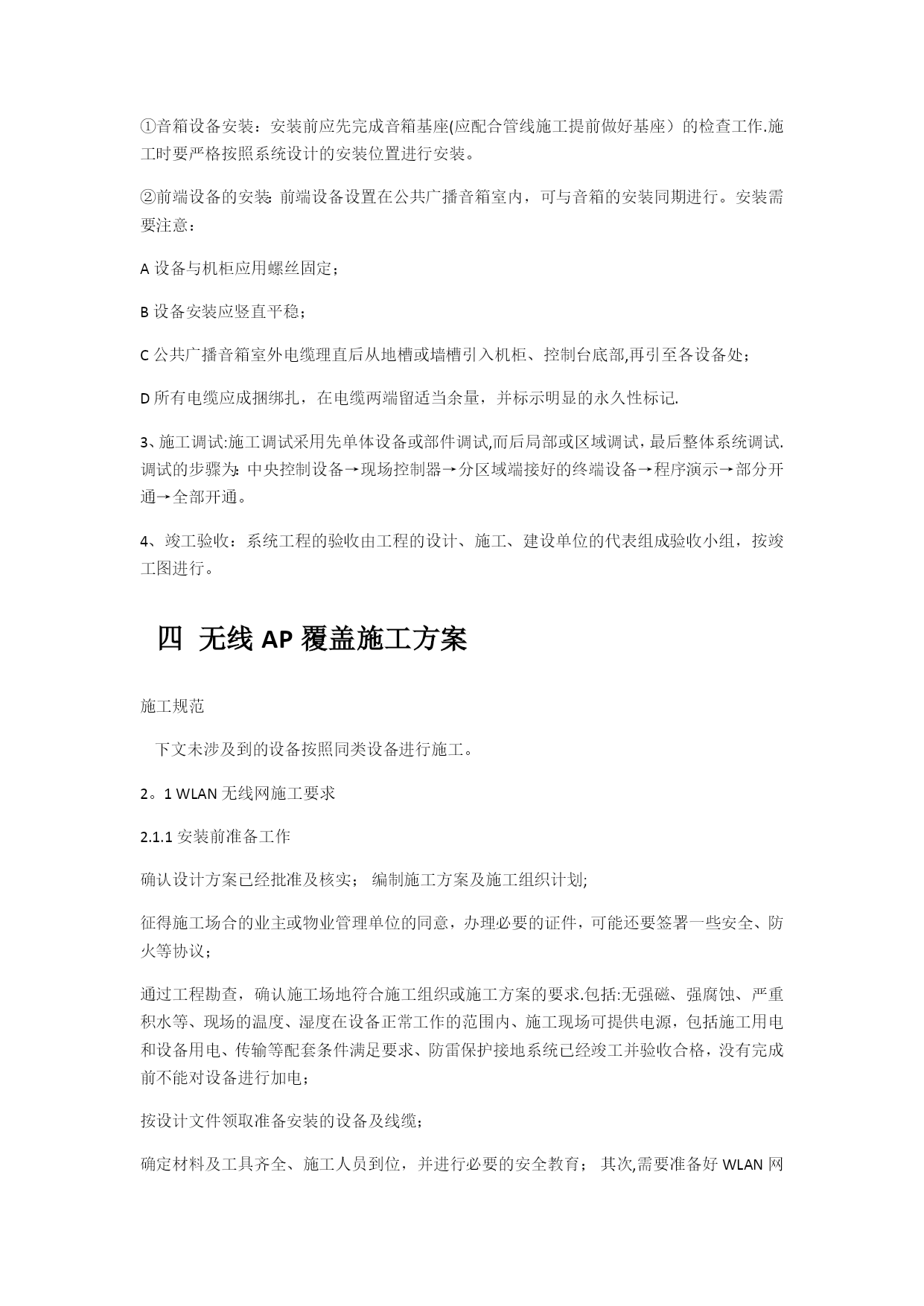

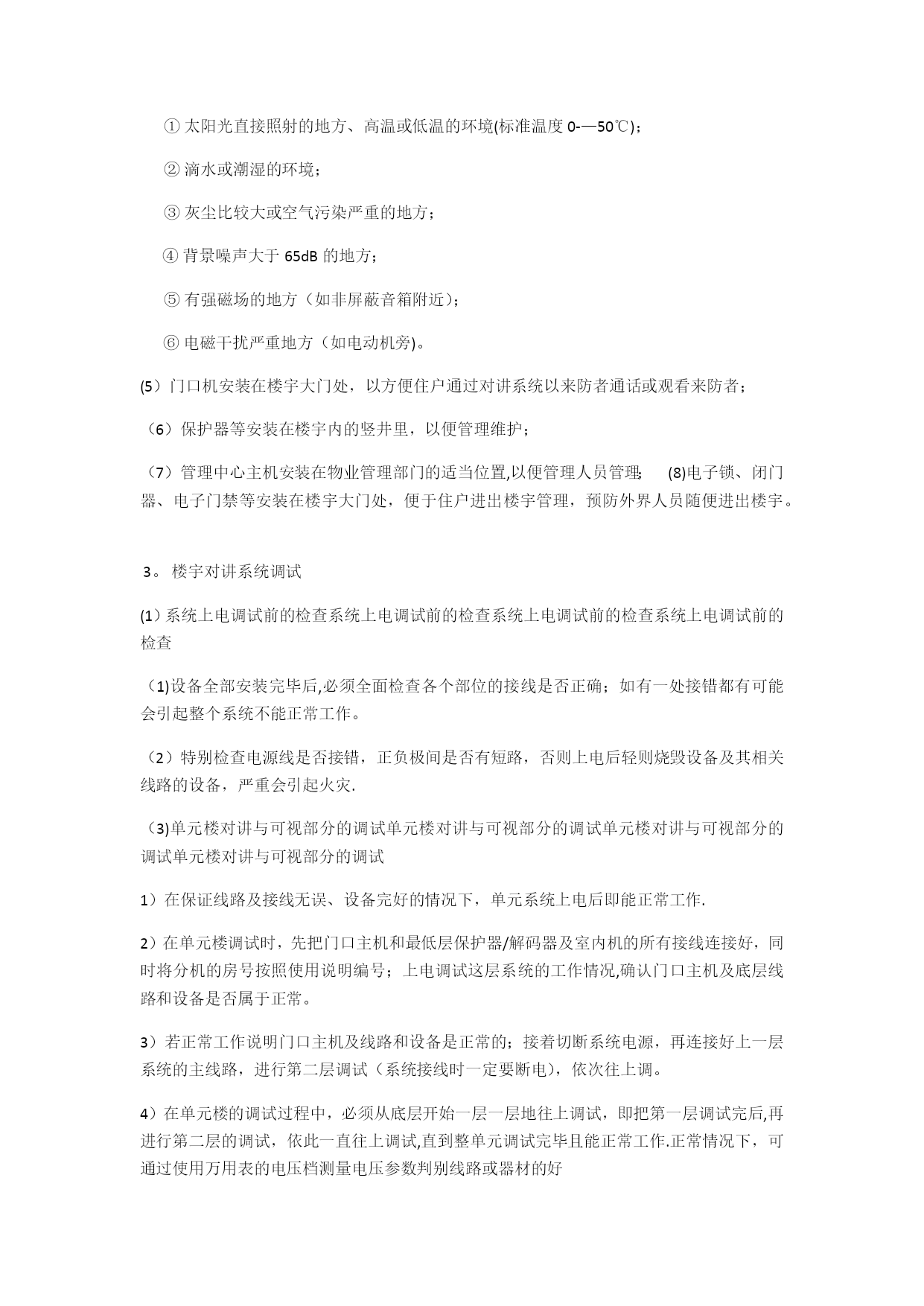

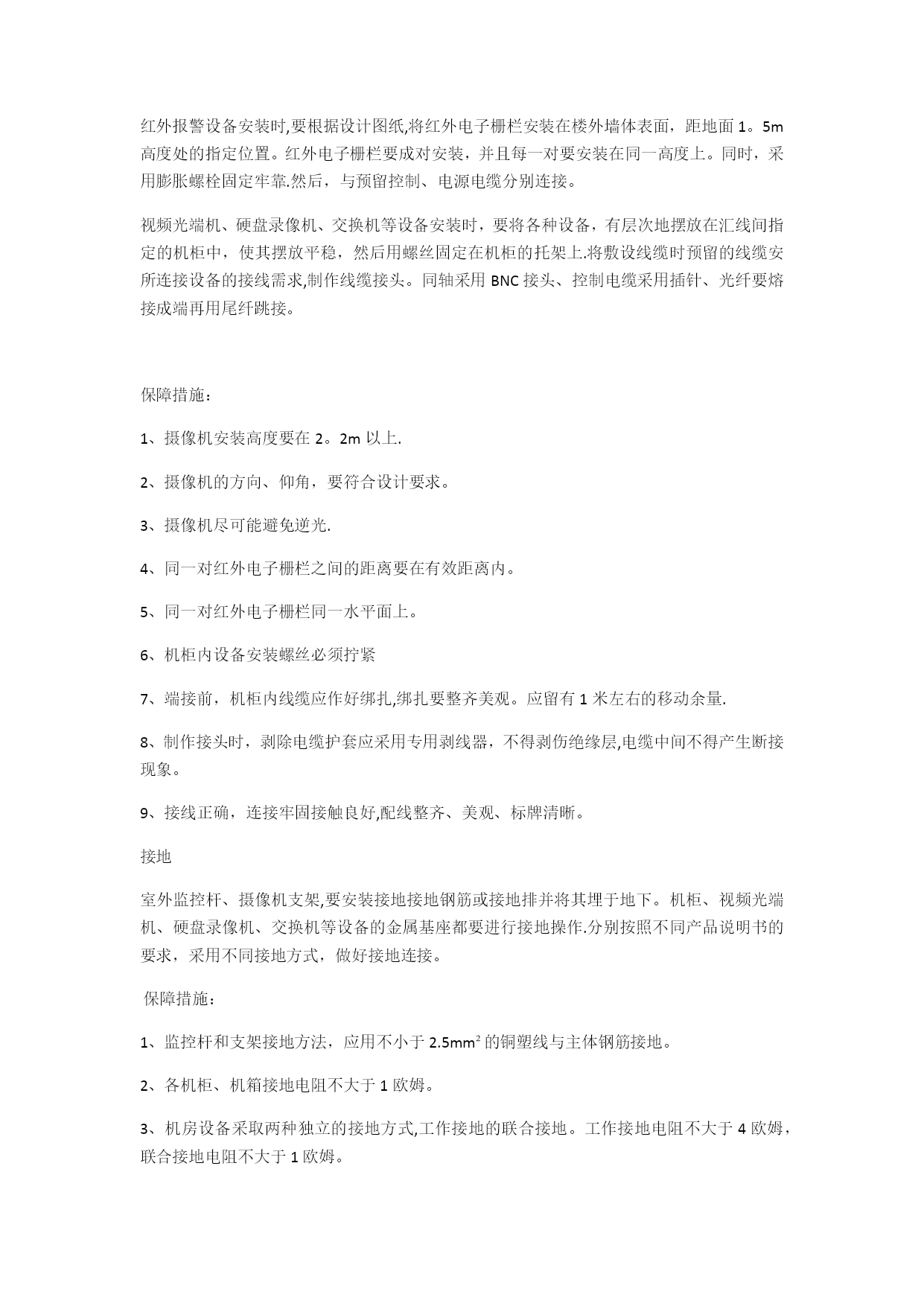

视频监控施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载第一章编制依据国家现行主要标准、法规及有关国家及地方的现行规程、规范及标准：一、设计依据：智能建筑设计标准GB/T50314-2006综合布线工程设计规范GB50311-2007综合布线系统工程设计规范GB/T50311-2007视频安防监控系统工程设计规范GB50395—2007出入口控制系统工程设计规范GB50396—2007联网型可视对讲系统技术要求GA/T678-2007安全防范系统雷电浪涌防护技术要求GA/T670—2006民用建筑电气设计规范JGJ16—2021厅堂扩声系统设计规范GB50371-2006供配电系统设计规范GB50052—2021第二章工程概况一承包范围1.1李演庄小区监控系统，公共广播系统及地下车库监控.1。2李演庄19＃20#21＃楼监控系统，公共广播系统,无线AP系统，可视对讲系统.第三章施工方案一视频监控施工方案施工内容分三个方面完成:室外线缆管道及监控杆安装，拉线安装和设备端接。1、室外线缆管道及监控杆安装:工程质量满足国家电信部门有关的施工规范和EIA/TIA569标准。配管和支架的焊接,监控杆的安装，线槽的过渡联接满足国家电工标准中对强电安装的工艺和安全要求。2、线缆敷设：视频监控系统对拉线施工的技能要求较其它布线高得多，这主要是由传输介质的特点决定的.视频监控系统中,采用的传输介质一般有两种类型，一类为同轴电缆，另一类为光纤,它们的材料构成和传输特征虽然不同，但在拉线时都要求轻拉轻放，不规范的施工操作有可能导致传输性能的降低，甚至线缆损伤。线缆敷设要求在施工中不能产生下列情况：（1）同轴线缆外包覆皮起皱或撕裂，这是由于拉力过大和线槽的转角，过渡联接不符合要求造成的。（2)同轴线缆外包覆皮光滑，看不出问题，但用仪表测量时发现传输性能达不到要求，这是由于拉线时拉力过大，使同轴线缆的长度拉长，线缆变形造成的.这种情况用于语音和10Mbps以下的数据传输时，影响也许不太大，但用于高速数据传输时则会产生严重的问题。（3）光纤没有光信号通过,这是由于拉线时操作不当，线缆严重弯折使纤芯断裂造成的。这种情况常见于光纤布线的弯折之处。为了避免施工中出现上述问题，在ISO/IEC11801标准EIA/TIA569标准中规定：同轴线缆拉线时的拉力不能超过13磅(约20公斤）.光纤的拉力不能超过5磅（约8公斤）。3、设备端接:设备端接是指在工作区或配线间，将各种设备于其使用的线缆连接成为整个体系的过程.在石化工程公司视频监控项目中包括：摄像机端接、视频光端机端接、视频录像机端接、视频监视器端接、防盗报警设备端接、火灾报警设备端接。设备端接的水平将直接影响监控系统的性能。公司对其严格把关，所有的设备端接操作都将严格要求，必须按照设备使用说明书或操作手册的要求进行安装。并按不同类别将设备分类，每一类都由专业工程师完成。监控杆安装根据设计图纸在室外安装监控杆的位置挖坑。然后，在坑内用钢筋混凝土浇筑监控杆底座并预留接线管。注意：基础连接面上的固定螺栓将决定监控杆臂展方向,浇筑基础连接面时要考虑监控杆的臂展方向。待基础自然干燥后，进行回填。并使基础连接面与地面水平。此时将监控杆立于基础连接板上,用固定螺栓固定牢靠。保障措施：为保证基础的耐压性能，基础内浇筑直径不小于Ф6的钢筋骨架。2、为确保基础牢固稳定,基础体积不小于1立方米.3、基础连接面采用钢板固定4根m16＊350地脚螺栓制作并与基础浇筑为一体。4、监控杆采用钢质锥形4米杆,壁厚不小于3。5mm二、线缆敷设室内线缆敷设要根据设计要求，将线缆从汇线间引到监控区.利旧监控点,经过检查可以利旧。需要安装的监控点与汇线间之间,要先安装线槽，再进行拉线。拉线时要用力均匀平稳前进。室外线缆敷设包括两种方式，地埋线缆敷设和墙壁线缆敷设.地埋线缆敷设时，要从监控点出到汇线间挖线缆沟.将PVC线管放入线缆沟进行回填。当PVC线管长度超过20m时，要在线管中留有带丝。然后将线缆从汇线间引出，由带丝牵引穿过线管引入监控杆接线管中，并充分预留。墙壁线缆敷设时，要在监控点到汇线间所经过的墙壁上固定PVC线管。然后将线缆从汇先进引出，穿过线管引到监控点处,并充分预留。保障措施:1、检查预埋管是否畅通,管内带丝是否到位,若没有应先处理好。2、在管内穿线时，要避免电缆受到过度拉引，每米的拉力不能超过7公斤以便保护线对绞距。3、布放线缆时，线缆不能放成死角或打结，以保证线缆的性能良好，水平线槽中敷设电缆时,电缆应顺直，尽量避免交差＊。4、做好放线保护,不能伤保护套和踩踏线缆。5、留线长度：楼层配线间、设备间端留长度（从线槽到地面再返
