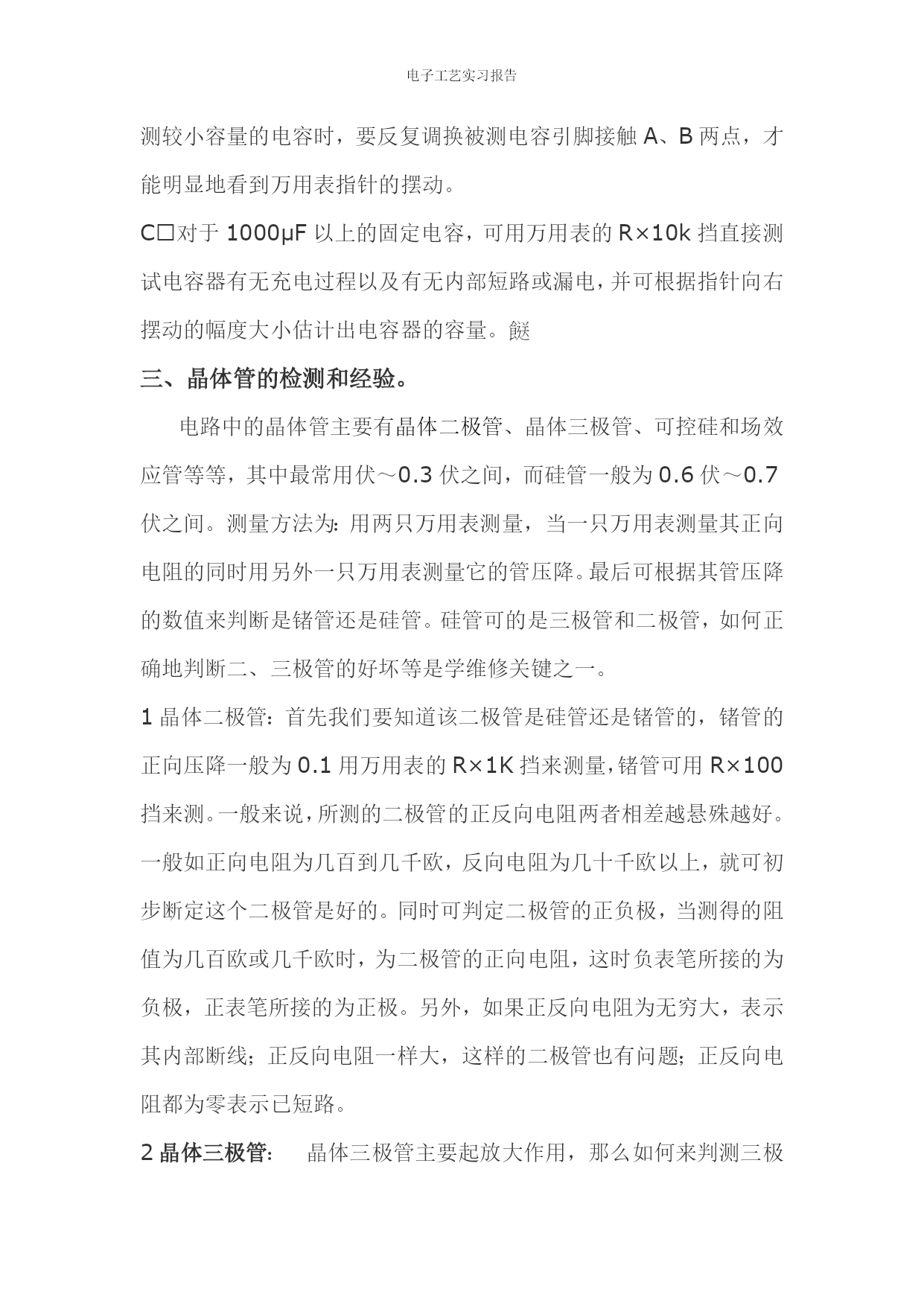

电子工艺实习报告JIANGSUTEACHERSUNIVERSITYOFTECHNOLOGY电子工艺实习报告学院名称：材料工程学院班级：09模具（2）班姓名：黄姚波学号：09321417指导老师：李月红2011年06月印制电路板的制作及工艺制作HYPERLINK"http://www.dzsc.com/product/searchfile/961.html"\t"_blank"印刷线路板就是在覆铜板铜箔上把需要的部分留下来，把不需要的地方腐蚀掉，剩下的就是我们要的HYPERLINK"http://www.dzsc.com/product/searchfile/1053.html"\t"_blank"电路了。(1)选材根据电路的电气功能和使用的环境条件选取合适的印制板材质，选好一块大小合适的覆铜板，用细砂纸打磨，去掉氧化层。(2)清洁板面将准备加工的覆铜板的铜面先用橡皮擦干净。（3）绘图用铅笔在电路板上绘制电路图，注意留出打孔的位置，画好图后，在上面涂上修正液。(4)修板将腐蚀好的电路板再一次与原图对照，使导电条边缘平滑无毛刺，焊点圆润。用刻刀修整导电条的边缘和焊盘。(5)腐蚀将前面处理好的电路板放入盛有腐蚀液的容器中，并来回晃动。为了加快腐蚀速度可提高腐蚀液的浓度并加温，但温度不应超过50°C，否则会破坏覆盖膜，使其脱落。待板面上没用的铜箔全部腐蚀掉后，立即将电路板从腐蚀液中取出。该腐蚀容器具有加热和流动液体的功能，以加快蚀刻速度。(6)清水冲洗用清水冲洗腐蚀好的电路板，然后用干净的抹布擦干。(7)除去保护层用香蕉水把铜上面的修正液清洗掉，再用清水洗干净。(8)钻孔利用自动HYPERLINK"http://www.dzsc.com/product/searchfile/8033.html"\t"_blank"打孔机打孔机打孔机，是一种给资料专业打孔的办公用品。打孔的直径一般6mm，底座用金属钢板结构。打孔机非常耐用以及轻便，很适合政府、印刷、学校、银行、公司办公室、图文店等使用。[全文]或高速钻床进行打孔。孔必须钻正。孔一定要钻在焊盘的中心且垂直板面。钻孔时，一定要使钻出的孔光洁、无毛刺。(9)焊接助焊剂助焊剂是在焊接过程中产生的高温蒸气经氧化后冷凝而产生的，焊接烟尘主要来自焊条或焊丝端部的液态金属及溶渣。HYPERLINK"http://wiki.dzsc.com/info/1851.html"\t"_blank"[全文]进行表面去铜处理。取出后用清水冲洗，将电路板擦干即可用焊锡焊接助焊剂助焊剂是在焊接过程中产生的高温蒸气经氧化后冷凝而产生的，焊接烟尘主要来自焊条或焊丝端部的液态金属及溶渣。。焊接要领万用表使用方法电烙铁的使用电烙铁是最常用的焊接工具。我们使用20W内热式电烙铁。新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀地镀上一层锡。这样做，可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其露出金属光泽后，重新镀锡，才能使用。电烙铁要用220V交流电源，使用时要特别注意安全。应认真做到以下几点：1、使用前，应认真检查电源插头、电源线有无损坏。并检查烙铁头是否松动。2、电烙铁使用中，不能用力敲击。要防止跌落。烙铁头上焊锡过多时，可用布擦掉。不可乱甩，以防烫伤他人。3、焊接过程中，烙铁不能到处乱放。不焊时，应放在烙铁架上。注意电源线不可搭在烙铁头上，以防烫坏绝缘层而发生事故。4使用结束后，应及时切断电源，拔下电源插头。冷却后，再将电烙铁收回工具箱。元件检测电阻器的检测方法与经验：1固定电阻器的检测。A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度，应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。如不相符，超出误差范围，则说明该电阻值变值了。B注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。电阻器阻值判别方法二、电容器的检测方法与经验电容常见的标记方式是直接标记，其常用的单位
