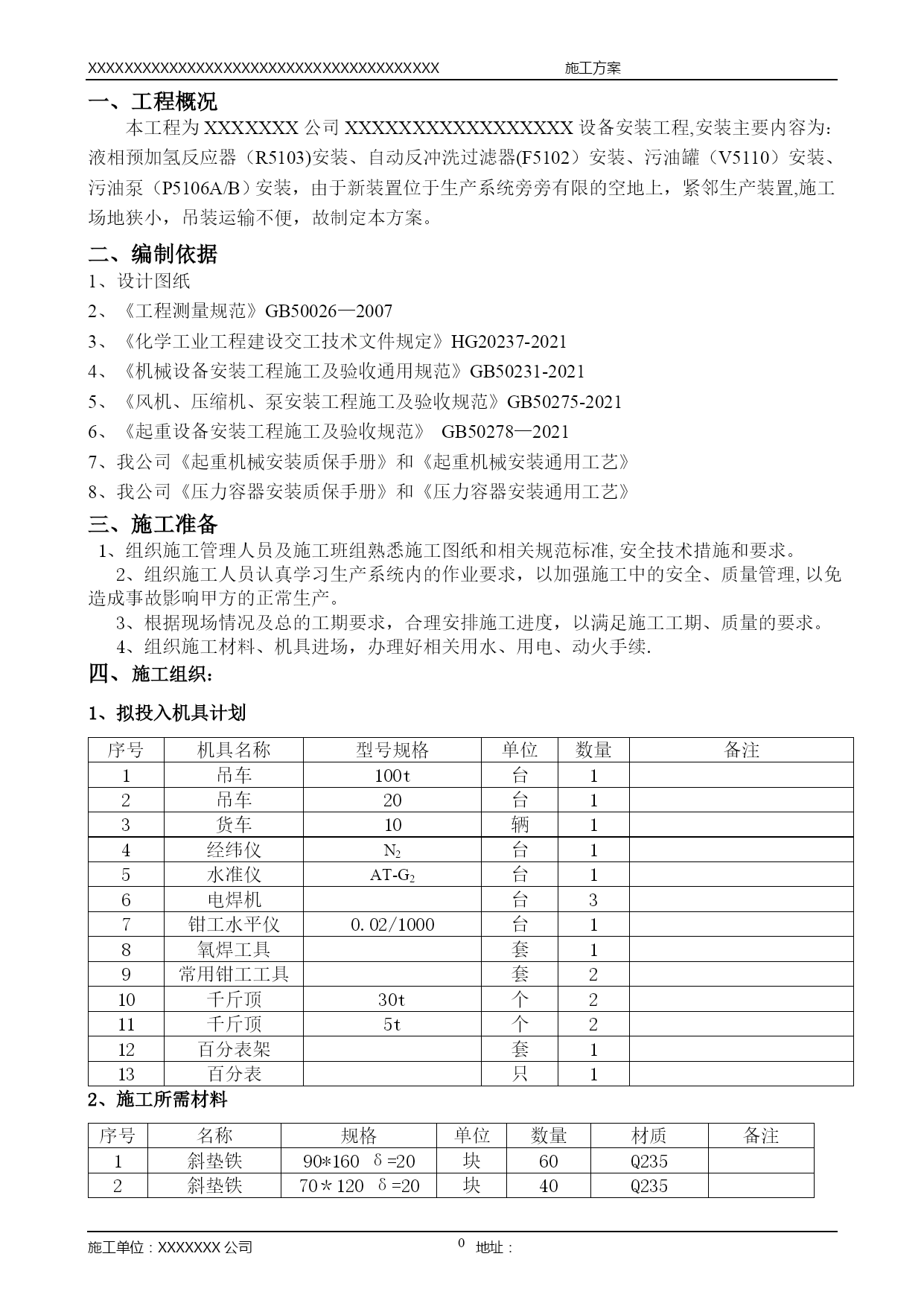

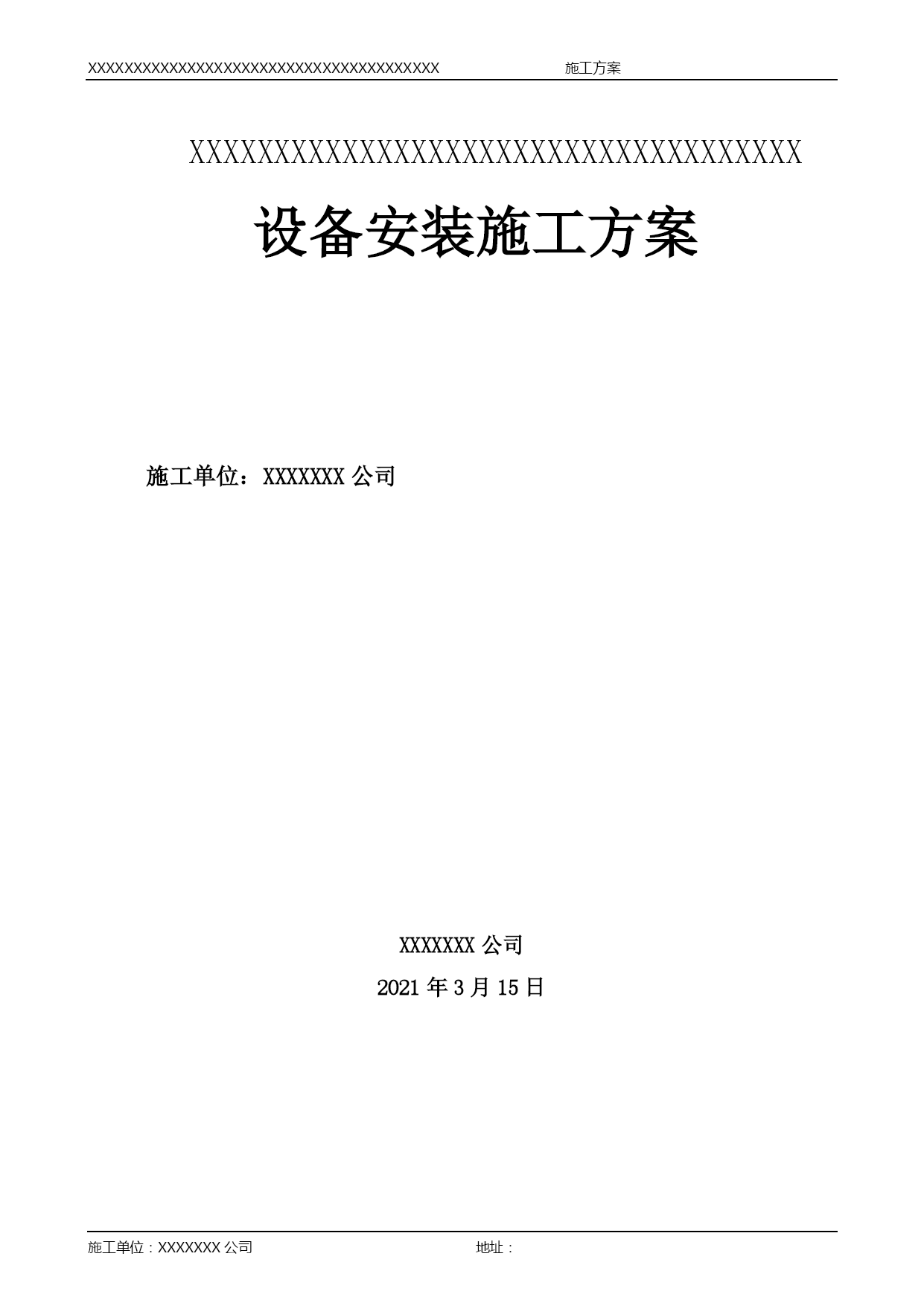

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX施工方案施工单位：XXXXXXX公司地址：设备安装施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX设备安装施工方案施工单位：XXXXXXX公司XXXXXXX公司2021年3月15日PAGE\*MERGEFORMAT79施工单位：XXXXXXX公司地址：一、工程概况本工程为XXXXXXX公司XXXXXXXXXXXXXXXXX设备安装工程,安装主要内容为：液相预加氢反应器（R5103)安装、自动反冲洗过滤器(F5102）安装、污油罐（V5110）安装、污油泵（P5106A/B）安装，由于新装置位于生产系统旁旁有限的空地上，紧邻生产装置,施工场地狭小，吊装运输不便，故制定本方案。二、编制依据1、设计图纸2、《工程测量规范》GB50026—20073、《化学工业工程建设交工技术文件规定》HG20237-20214、《机械设备安装工程施工及验收通用规范》GB50231-20215、《风机、压缩机、泵安装工程施工及验收规范》GB50275-20216、《起重设备安装工程施工及验收规范》GB50278—20217、我公司《起重机械安装质保手册》和《起重机械安装通用工艺》8、我公司《压力容器安装质保手册》和《压力容器安装通用工艺》三、施工准备1、组织施工管理人员及施工班组熟悉施工图纸和相关规范标准,安全技术措施和要求。2、组织施工人员认真学习生产系统内的作业要求，以加强施工中的安全、质量管理,以免造成事故影响甲方的正常生产。3、根据现场情况及总的工期要求，合理安排施工进度，以满足施工工期、质量的要求。4、组织施工材料、机具进场，办理好相关用水、用电、动火手续.四、施工组织：1、拟投入机具计划序号机具名称型号规格单位数量备注1吊车100t台12吊车20台13货车10辆14经纬仪N2台15水准仪AT-G2台16电焊机台37钳工水平仪0.02/1000台18氧焊工具套19常用钳工工具套210千斤顶30t个211千斤顶5t个212百分表架套113百分表只12、施工所需材料序号名称规格单位数量材质备注1斜垫铁90*160δ=20块60Q2352斜垫铁70＊120δ=20块40Q235施工工序及质量控制施工工序设备就位设备精找正设备初找正地脚螺栓一次浇灌基础验收基础复查放线设备开箱检验基础二次浇灌单机试车验收生产试车六、动设备安装一、通用规定(一）概述1.设备转运根据所到泵体情况和存放地点，采用吊车吊装,货车转运的办法进行.2。安装顺序由于工程设备到货时间不一，要根据土建及设备到货的情况,发挥工地施工人员的积极性，机动、灵活地进行多点设备安装就位，为管道安装创造条件.3。安装方法选择安装在室外的设备，在汽车吊起重能力范围内采用机械化吊装就位，把设备就位。、设备的安装要按照基础验收→设备开箱检验→安装定位→地脚螺栓放置→垫铁设置→精校→二次灌浆的步骤进行。（二）设备安装准备工作1、设备开箱检验(1）根据装箱单核对箱号和设备型号，避免开错，箱顶及周围的杂物应清除,开箱应用起钉器、开箱钳或撬杠从顶板开始,不许用锤、斧滥敲乱拆，开箱时要注意不得损坏设备，尽量减少箱板损失。（2）设单位和仓储部门代表、安装单位施工人员及有关管理部门代表应共同在场，经下列各项检查的作出记录，并作好交接手续。①外包装和内包装（如防雨、防震、防蚀措施,卡固是否牢靠合理)情况；②按装箱单清点另部件，附件及随机技术文件及出厂产品合格证;③设备外观检查，如发现另部件有缺陷或损坏、锈蚀、变形等情况，应作出详细记录（包括现场摄影），并及时报告有关部门会同检查分析妥善处理；④设备的转动部份和滑动部份在未清洗前不得随意转动、滑动.设备上的防护物、内包装在开箱检验时要小心拆卸，检查完毕后要复原，保护设备；⑤安装时暂不需用的备件，附件经检验的交建设单位保管.设备开箱后对设备、随机仪表、技术文件、工具量具专用工具要有专人妥善保管好；熟悉图纸资料及规范甲乙双方进行机器开箱清点合格产品品土建安装中间交接不合格品机器安装程序流程图处理退换或另行处理吊装就位基础复验及处理找正、找平一次灌浆固定二次灌浆隐蔽机器清洗、调整、及组装交工验收试运转⑦开箱后，经过切削加工的零件，部件和附件，不得直接放在地面上，精密的零件、部件和附件应进行编号、分类、妥善保护和保管；(3）属于压力容器的设备和附属设备,按照压力容器
