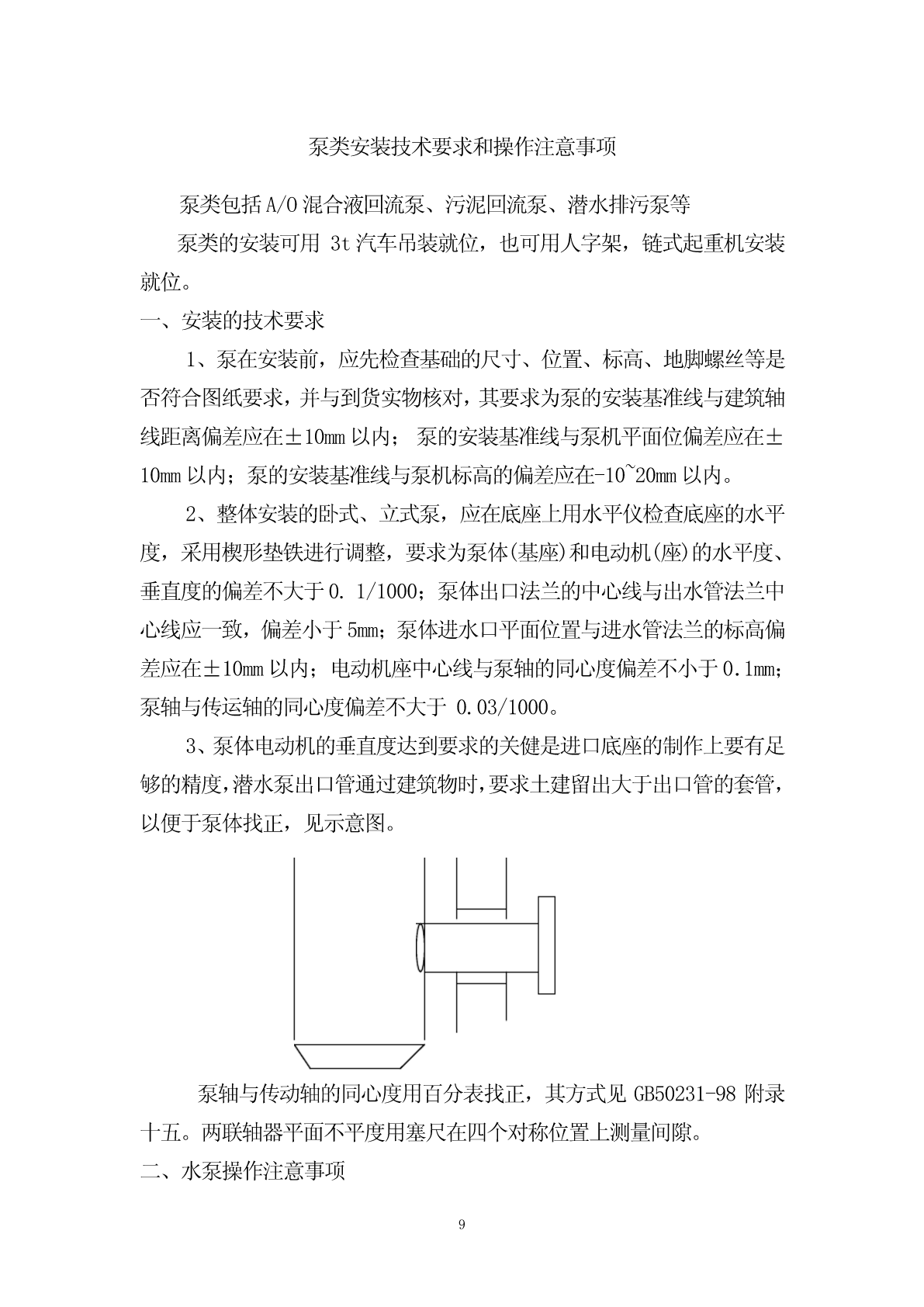

.设备安装调试方案目录一、单项设备安装调试方案………………………………………………11、粗格栅安装调试技术说明…………………………………………12、不锈钢插板闸门（渠道闸门）技术说明…………………………63、泵类安装技术要求和操作注意事项………………………………94、罗茨风机安装调试技术说明和操作注意事项……………………115、加药系统的安装调试………………………………………………116、电加热器安装调试及相关技术资料………………………………127、UASB安装、调试方案……………………………………………18二、清水联动安装调试方案………………………………………………25三、负荷联动安装调试方案………………………………………………32四、出水达标方案…………………………………………………………44word范文单项设备调试方案粗格栅安装调试技术说明一、主要技术参数安装位置泵提升池前数量1台型号HGC600格栅类型回转式宽度600mm栅条间隙20mm卸料口高度1000mm安装角度与水平夹角75度机械保护形式弹簧式过载保护电机防护等级IP54绝缘等级F级电源三相四线380V50Hz工作制24小时/天连续运行或间歇运行二、主要结构与工作原理回转式机械隔栅除污机采用固定栅条组成过水栅面的结构形式，在渠道的过水水位面处至渠道底部，设备上安装有竖向过水栅条（其间隙按用户需要选用）当污水流过时，大于栅间的污物或悬浮物补挡在栅条面上，齿耙板的耙齿深入栅条的间隙中，当驱动装置带动牵引链作回转运动时，耙齿把截留在栅面上的污物自上而下带至出渣口，当耙齿自上向下转向运动时，污物依靠重力自行脱落，从出渣口中落入污物收集车或输送机上，然后外运或作进一步的处理。三、主要部件与结构特点回转式机械隔栅除污机主要由电机减速机装置、机架、架传链条、1齿耙、栅条等部件组成。1、栅条及齿耙组成栅面的栅条材料采用不锈钢，断面尺寸为50×10mm。栅耙采用不锈钢制成，耙齿能准确插入到栅条间隙中，有效地捞污，并运送到集污装置中。齿耙板是在一块平板上开出梯形槽齿，槽齿深入栅条间隙中进行捞污，齿耙板设计成可拆卸式便于移动和更换；其数量和栅条间隙相配，工作时一个方向耙齿在栅条间隙中捞污，另一个方向的齿耙则与形成包围之势将固体杂物围住不让其脱漏，清除效率高且彻底。2、驱动装置驱动装置包括电机减速机、传动链条及链轮，链板回转牵引链等。电机减速机为摆线针轮，二级减速，通过会传动链条及链轮满足牵引链回转速度为2.0m/min的要求。每个牵引链由链板、轴销、滚轮、挡渣板组成，牵引链为扁形链，按照设备的沟深和出渣高度组成回转耙链系统，每隔1.5m左右安装一个栅耙，在驱动装置的带动下实现除污功能。3、机架和导轨在考虑最不利情况下，前后水位差很大时（≥1m）造成机架结构件变形。设备机架设计时采用板式框架，内侧设置牵引链回转运动轨道，机架用不锈钢和槽钢等焊接而成，其断面尺寸足够最大工作截荷的要求。4、防链条脱落措施牵引链的脱落一般主要为输送链水平移动和由于链条过长与链齿轮啮合不良所造成，首先在设计时，左右二侧输送链条内侧的销轴设计为凸肩，销轴一端用卡簧固定。输送链条由于长时间在受拉条件下工作必定会产生变长现象，因此通过调整涨紧轮保证链条传动的正常啮合，在垂直方向上确保传动的正常工作。5、挡渣板由于链传动在充满污水的环境下工作，为避免因垃圾侵入而影响链条和链轮正常工作，在链条盒的开口处通过链条长轴设置与链条等节距的2活动罩板，即挡渣板，罩板紧贴着链盒与链条同步运动，形成一个相对蜜蜂的链条盒，防止垃圾、沙砾、杂草等侵入，是牵引链的有效防卡措施。6、齿耙更换与检修孔的设置回转式机械隔栅除污机安装为整机吊装形式，为解决由于偶然事故发生齿耙断裂而必须更换状况，在机架二侧板上方开设检修孔，维修人员必须在工作平台上通过检修孔处更换齿耙等零件即可。7、设备的机械保护与电气保护回转式机械隔栅除污机在传动链上设置了机械过载保护装置，即机械剪切销。当工作载荷超过减速机额定输出扭距时，剪切销瞬间切断，使牵链停止转动。及时对减速机、电机和齿耙进行保护。同时，在电气设计中也设置了过电流保护装置，当电流超出额定值时，电器元件自动切断电源并报警，此时应及时排除故障方可继续工作。8、底部防护栅栏及单向刮板为了防止渠道底部的泥沙堆积和石块的冲撞影响牵引链的正常工作，在设备底部设置有防护栅栏和单向刮板，防护展览可挡住底部的石块及泥沙等物，只允许水流通过，单向刮板是用作挡住污物从上面掉入牵引链中，刮板只
