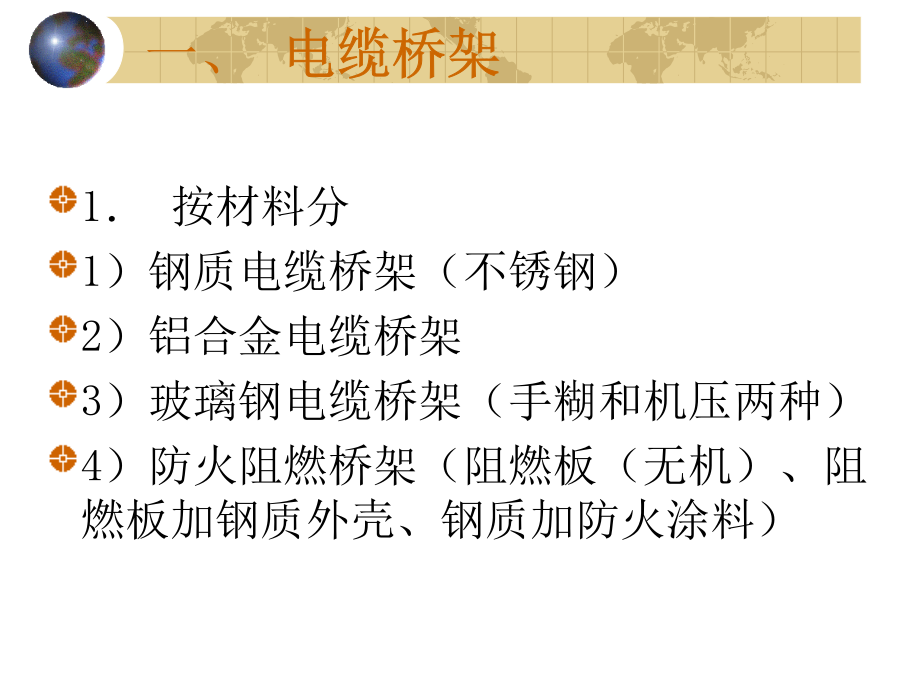

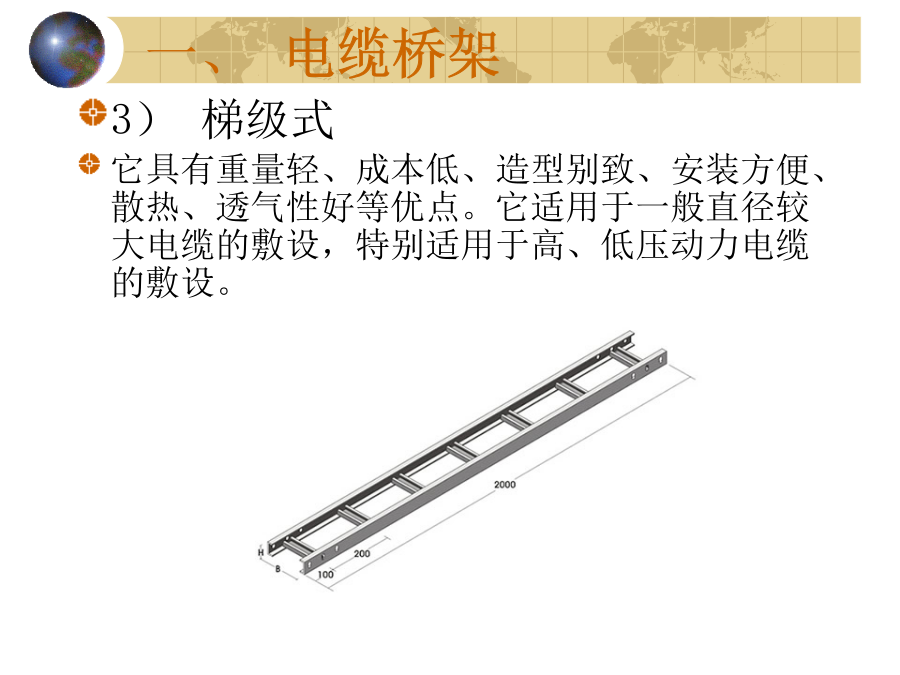

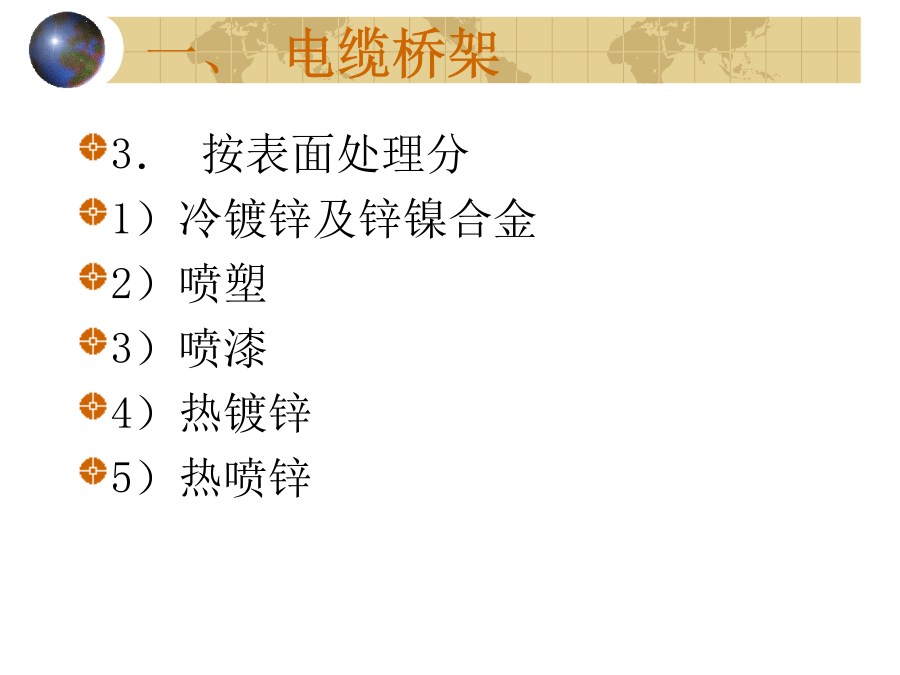

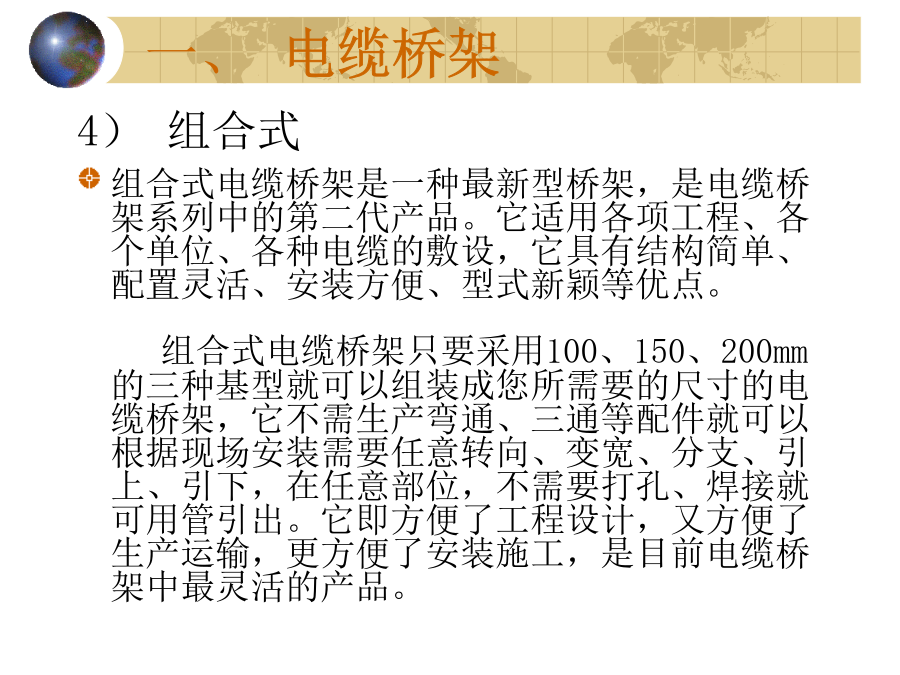

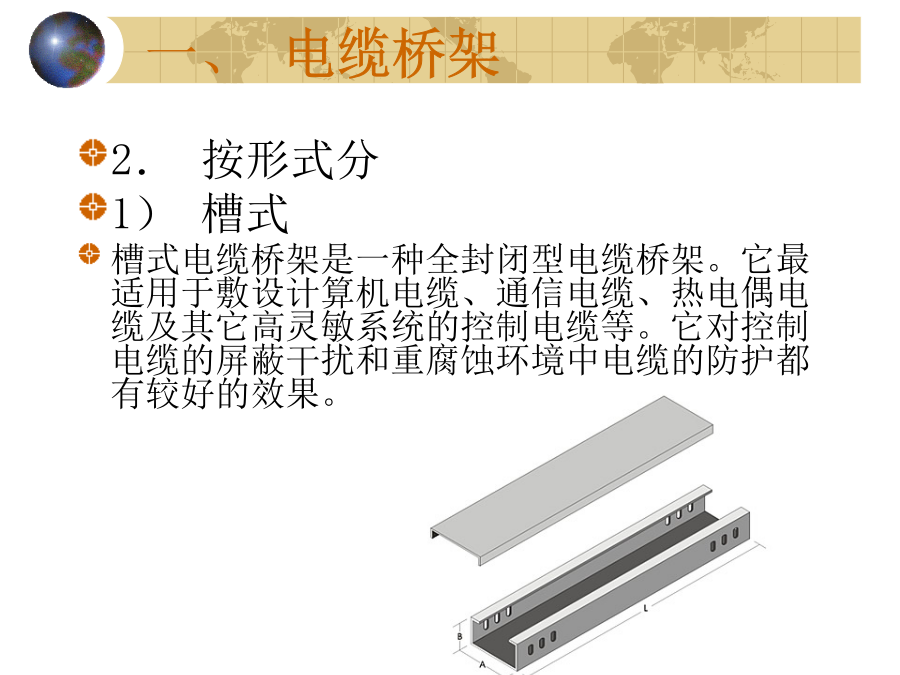

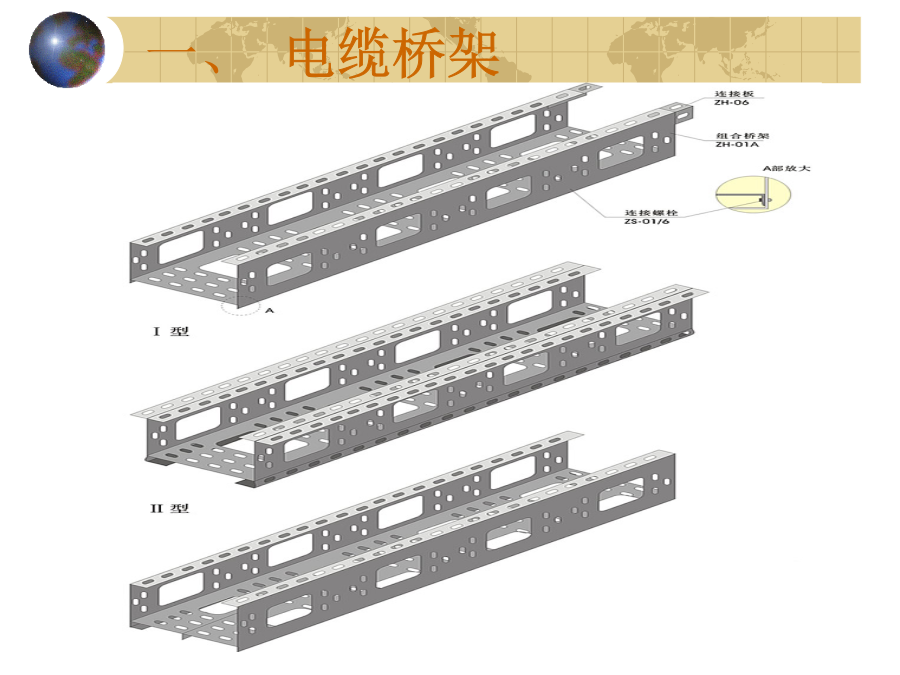

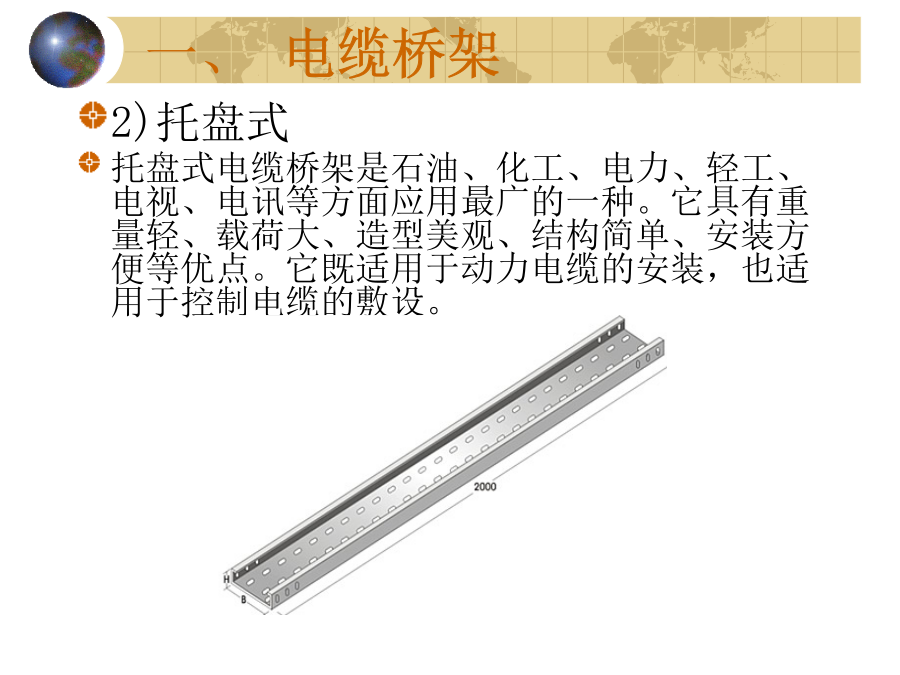

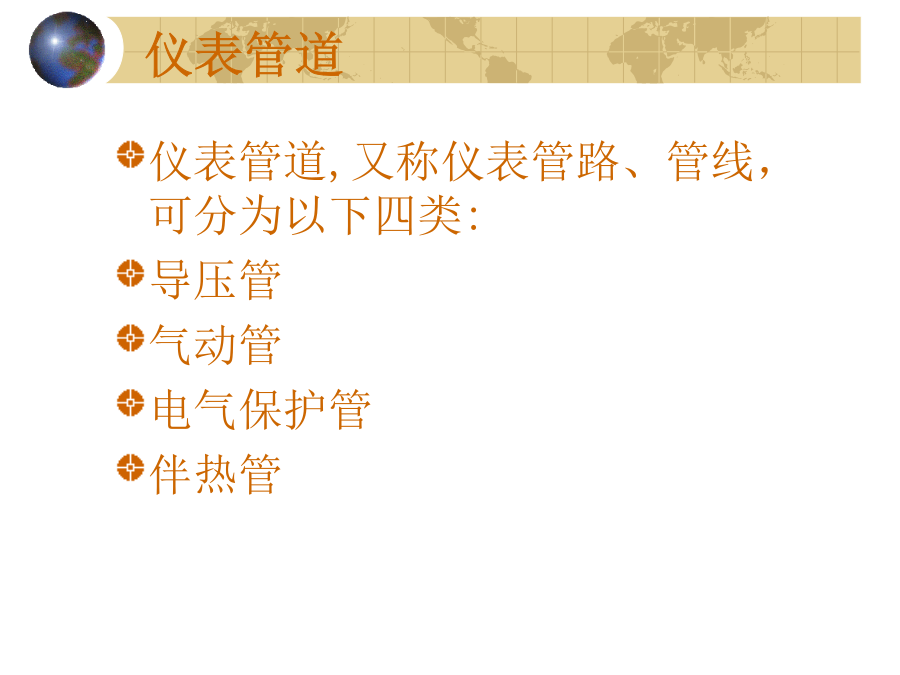

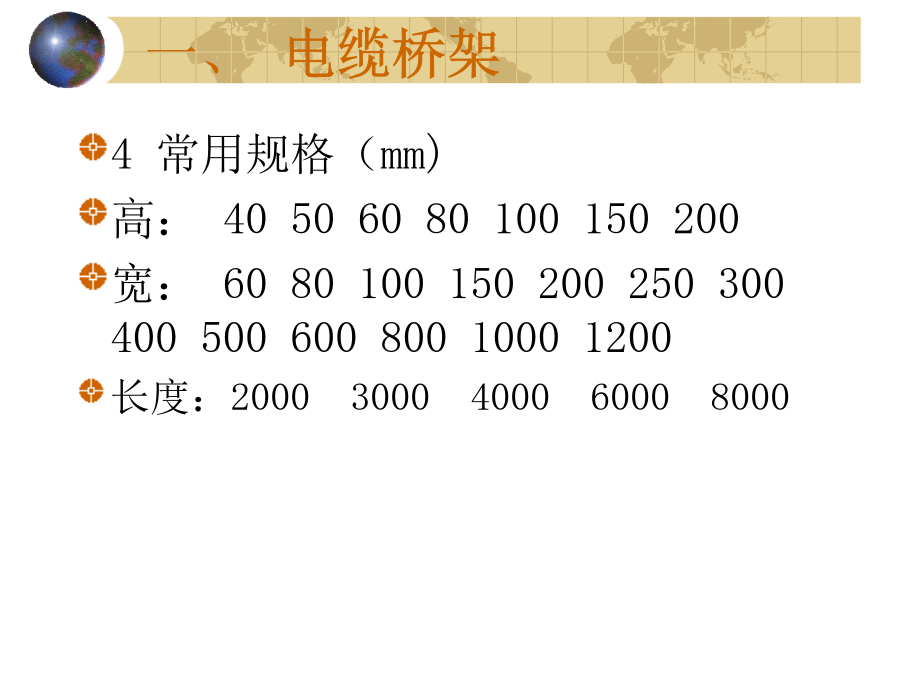

预算员仪表专业知识培训一、电缆桥架一、电缆桥架2)托盘式托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装，也适用于控制电缆的敷设。3）梯级式它具有重量轻、成本低、造型别致、安装方便、散热、透气性好等优点。它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。4）组合式一、电缆桥架一、电缆桥架一、电缆桥架仪表管道,又称仪表管路、管线，可分为以下四类:导压管气动管电气保护管伴热管二、导压管三、气动管路四、伴热管四、伴热管五、电气保护管六、仪表电缆六、仪表电缆六、仪表电缆六、仪表电缆六、仪表电缆六、仪表电缆防爆压力仪表二、压力表的种类室内型压力表：A□□□室外型压力表：B□□□高压表：GH□□700MPa差压表：DG□□双指针压力表：GD1□耐震型压力表：GV□□带接点压力表：JM□□JC□□CD□□（耐压防爆）三、压力变送器1、普通压力变送器普通压力变送器是由传感器、变送电路、壳体、接液口、接线口等部分组成的。目前传感器有扩散硅、压电陶瓷、电容膜盒。他们的测量原理无一例外的都是在有激励的惠斯登电桥失去平衡时有电流或者电压输出。变送电路是将这种输出信号进行转换，使之与被测的物理量成一一对应的线性关系。接液口直接与过程介质接触，有多种联接方式。如：1/2NPT、G3/4、M20×1.5等。接线口是电线入口，如M20×1.5。要求要有一定的防护等级。2、法兰变送器法兰变送器是在普通变送器基础增加了一个远传密封装置而构成的。所以也叫远传式变送器或者隔膜变送器。远传密封装置由法兰、膜盒、毛细管和毛细管内的填充液等构成的。过程介质压力由隔膜、填充液最后传递到压力变送器的敏感元件即传感器上。法兰变送器膜盒、毛细管内的填充液一般是硅油和氟油。特点是热温度系数小，低温时不冻凝，高温时不挥发，不汽化。粘度不随温度有大的变化。高温硅油最高可达315℃，低温硅油最低可达-40℃，氟油在-40℃和315℃之间。温度仪表温度仪表温度仪表温度仪表温度仪表流量仪表流量仪表流量仪表流量仪表流量仪表流量仪表流量仪表流量仪表流量仪表流量仪表流量仪表流量仪表物位仪表物位仪表物位仪表●雷达天线不可向罐壁倾斜●为了使温度影响最小化，在对待对接法兰的连接处必须使用弹簧垫圈。●杆式天线必须伸出安装短管●垂直放置杆式天线，不要让雷达束指向罐壁。四、超声波物/液位计五、电容式物位计六、玻璃板液位计七、音叉式物位限位开关八、放射性料位计调节阀调节阀调节阀仪表调试仪表调试仪表调试
