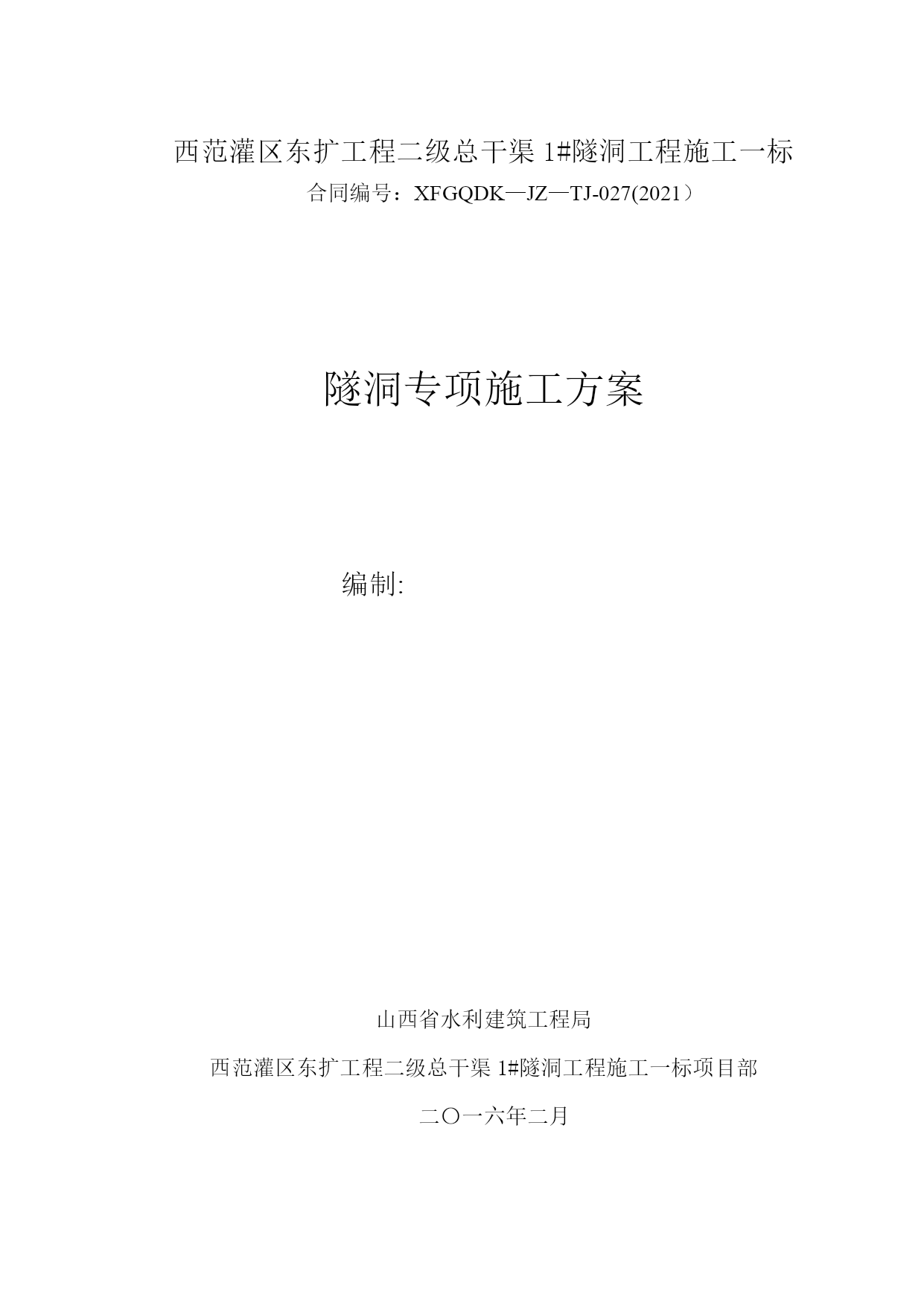

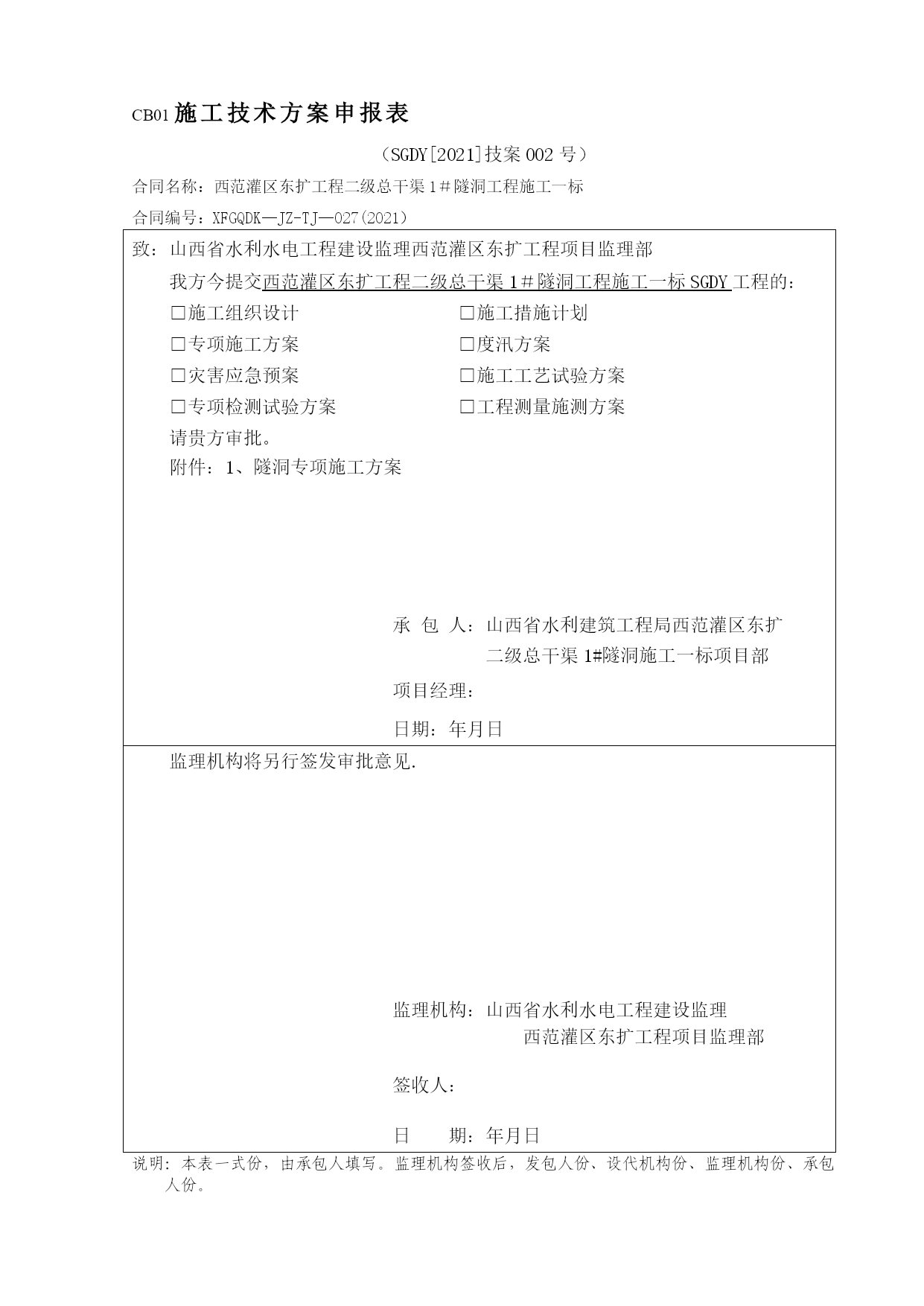

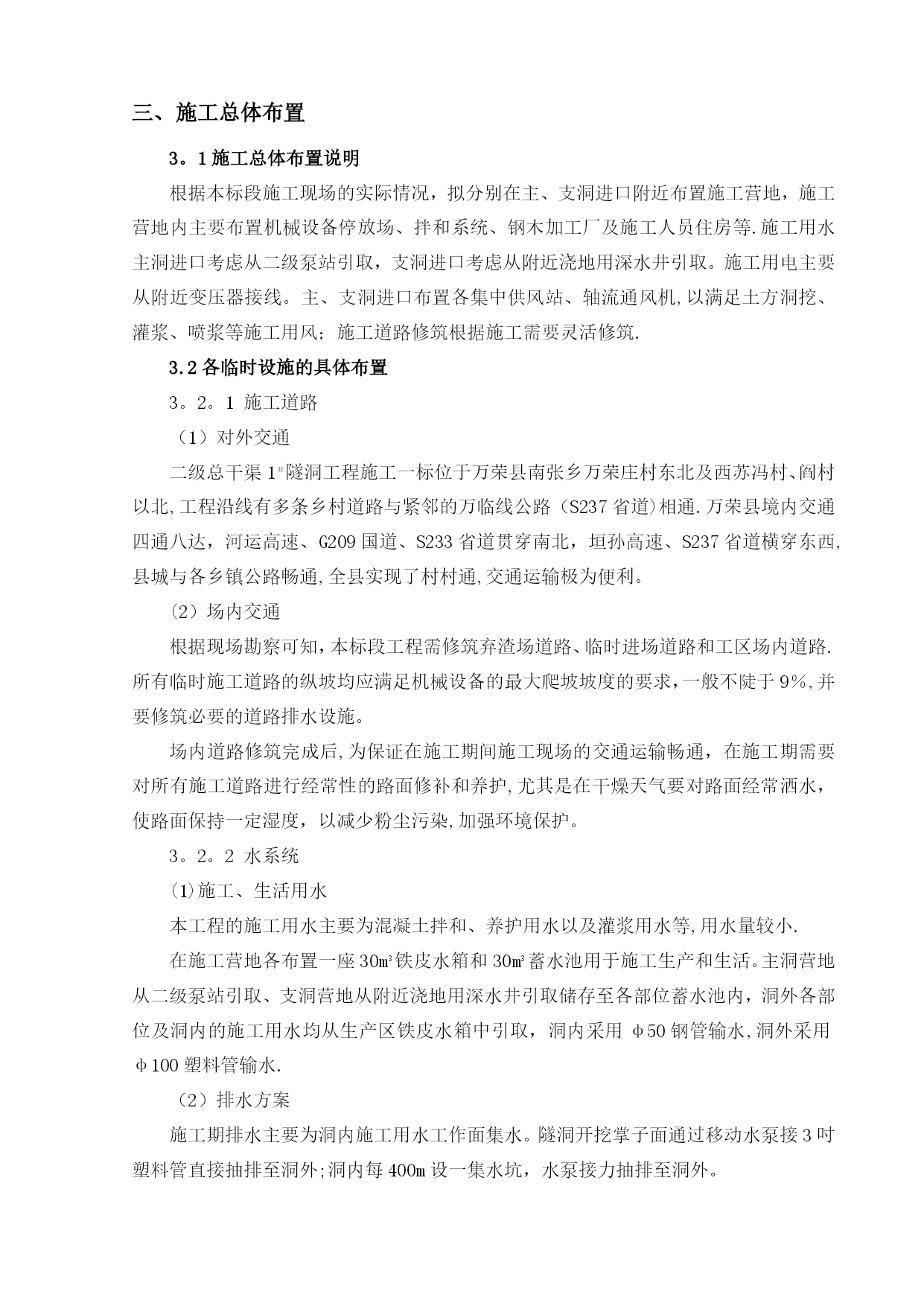

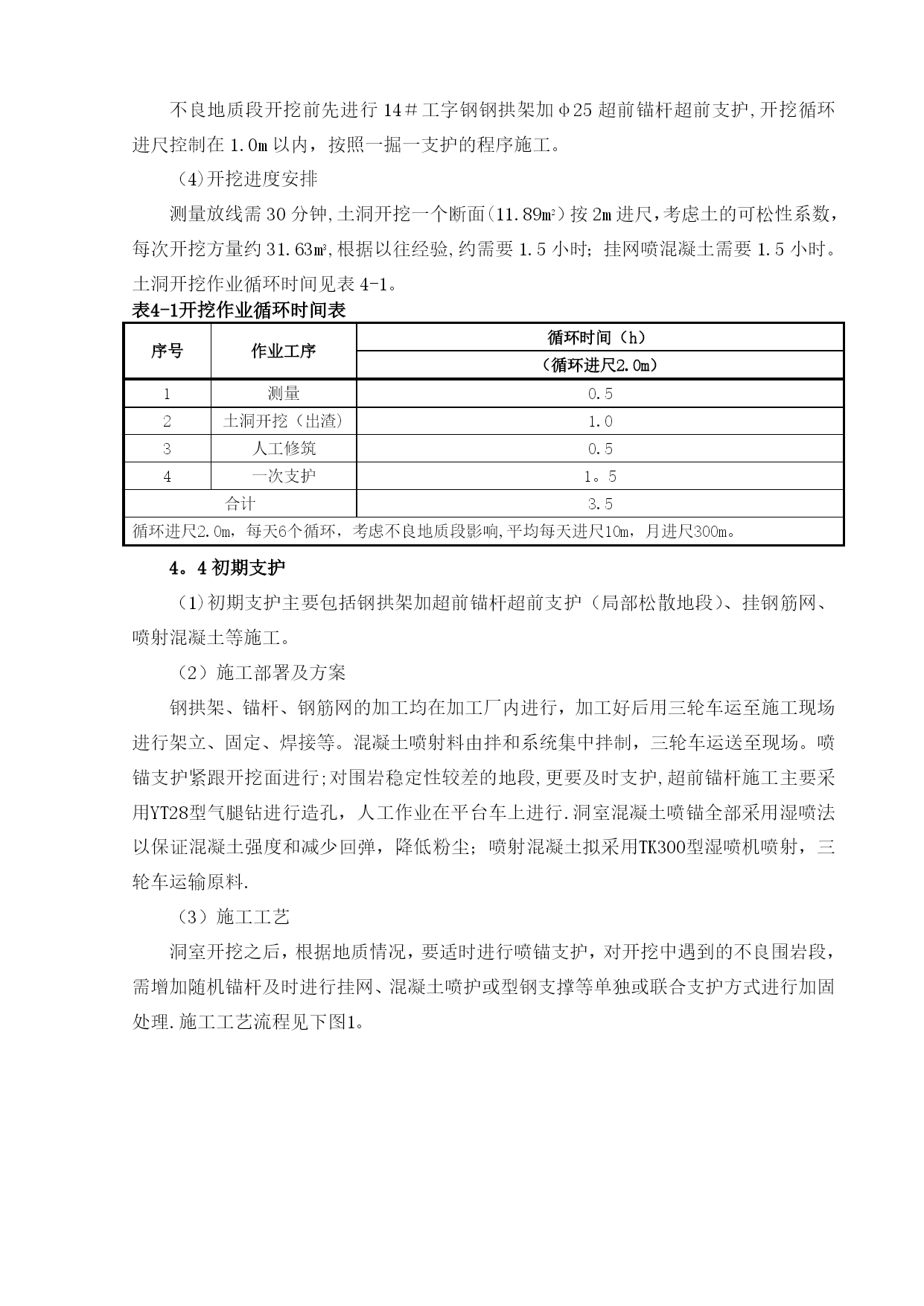

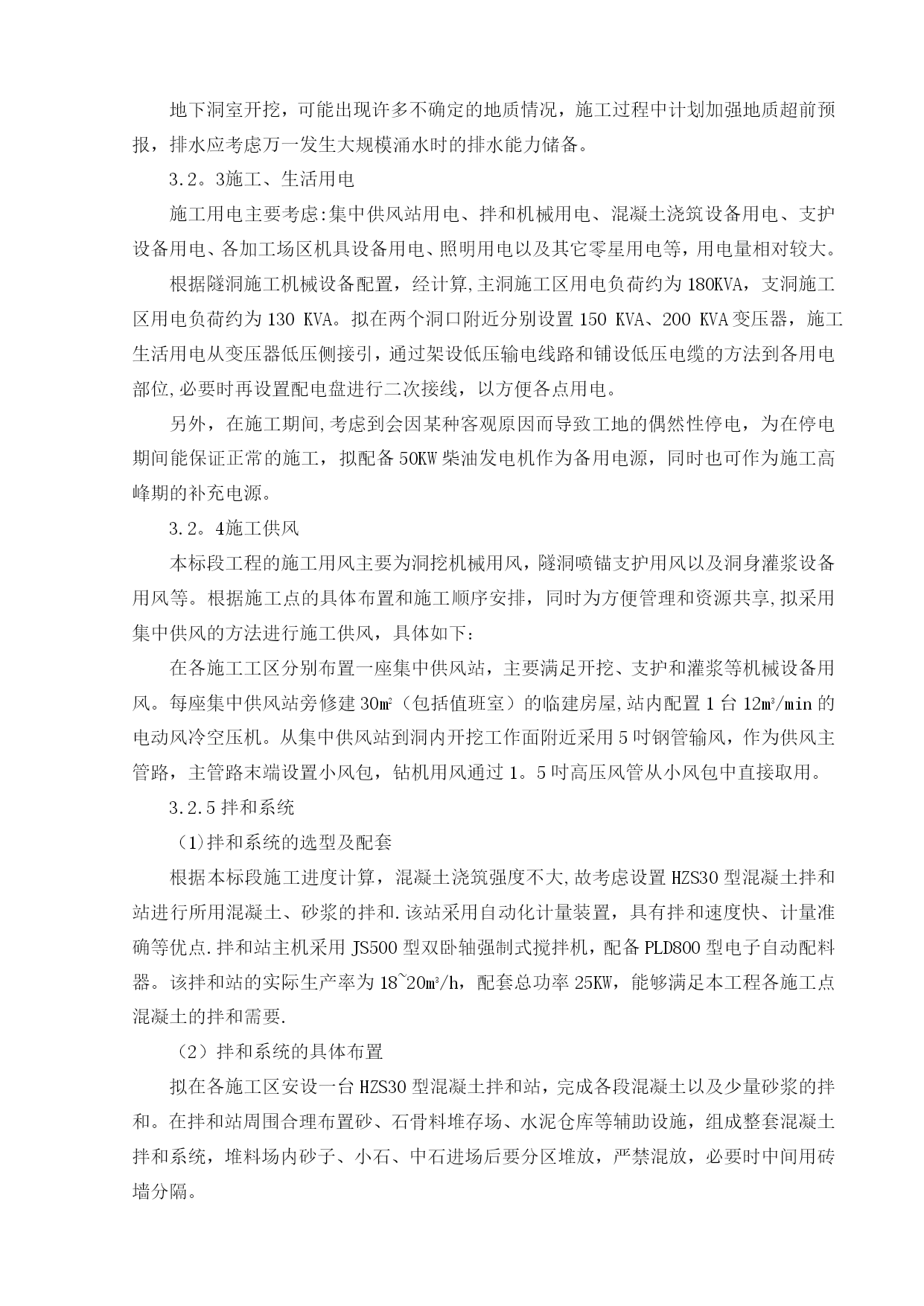

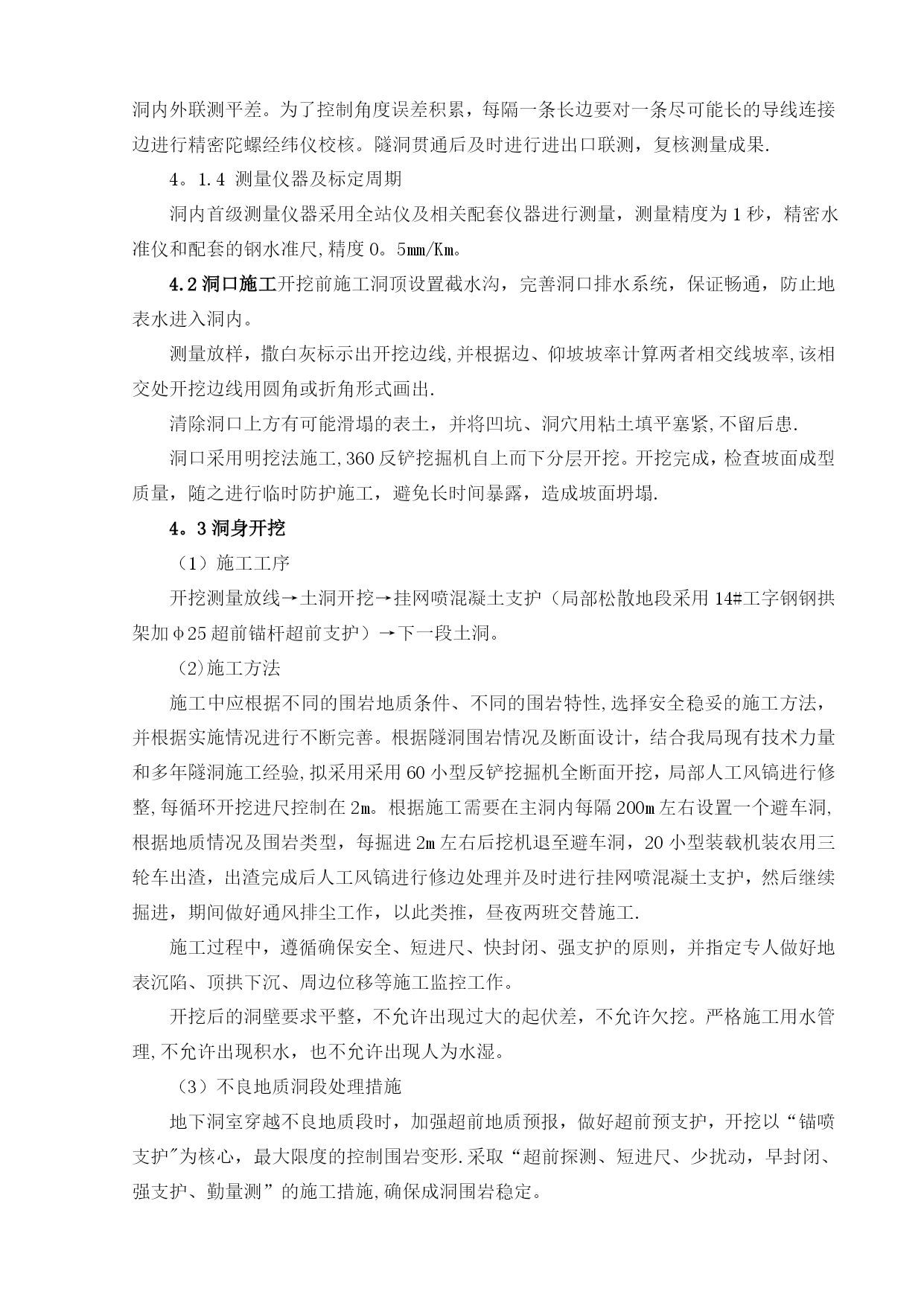

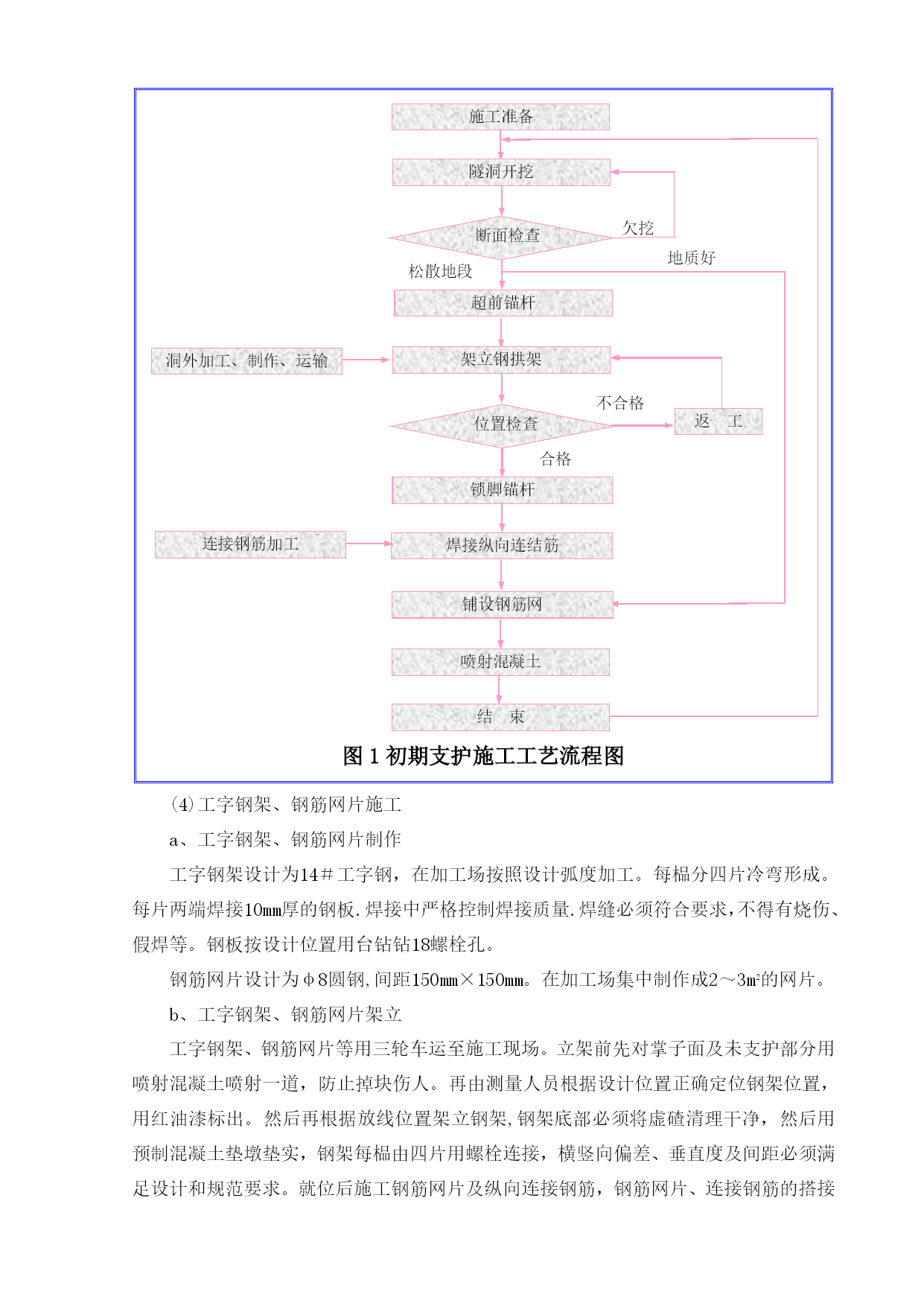

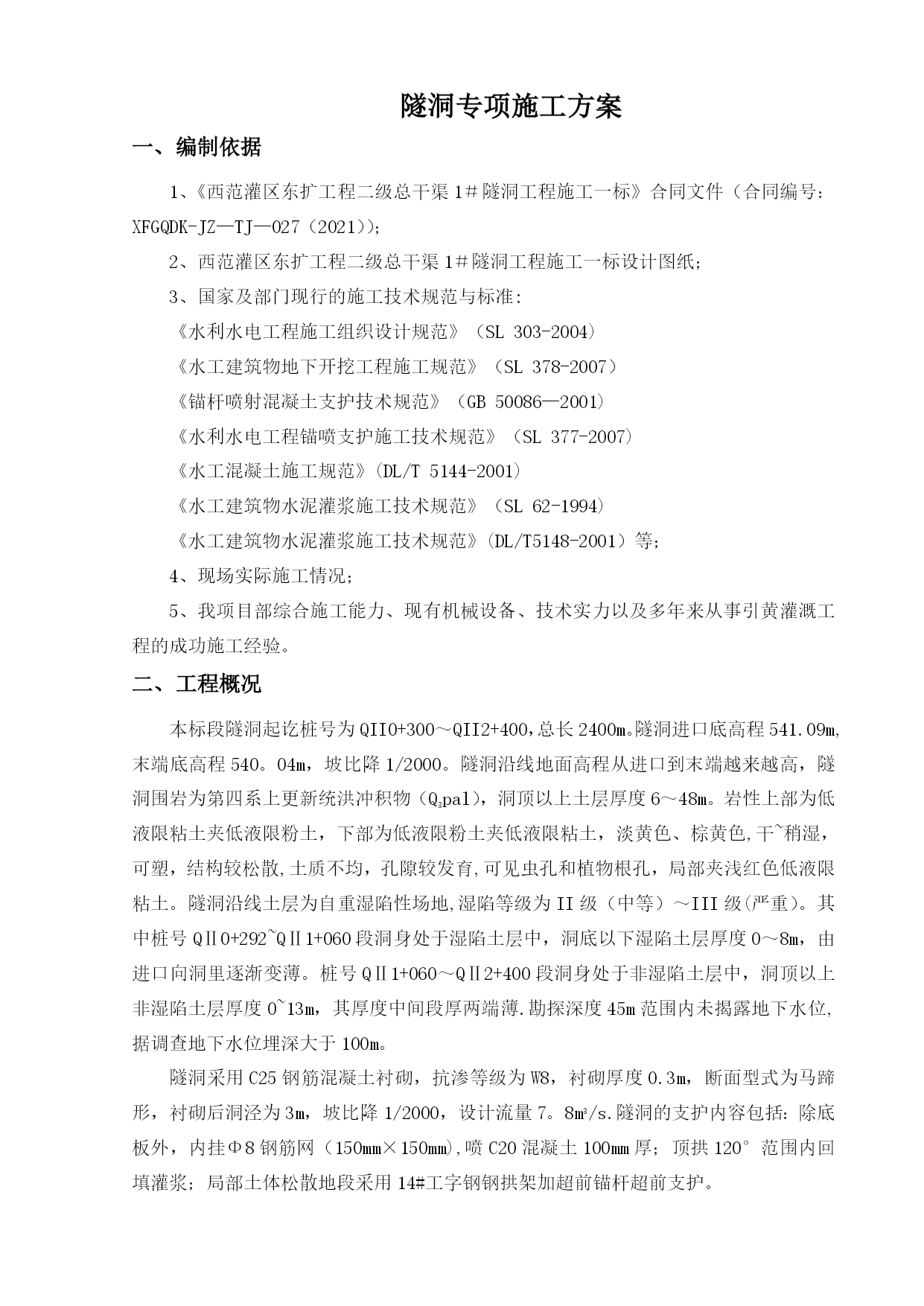

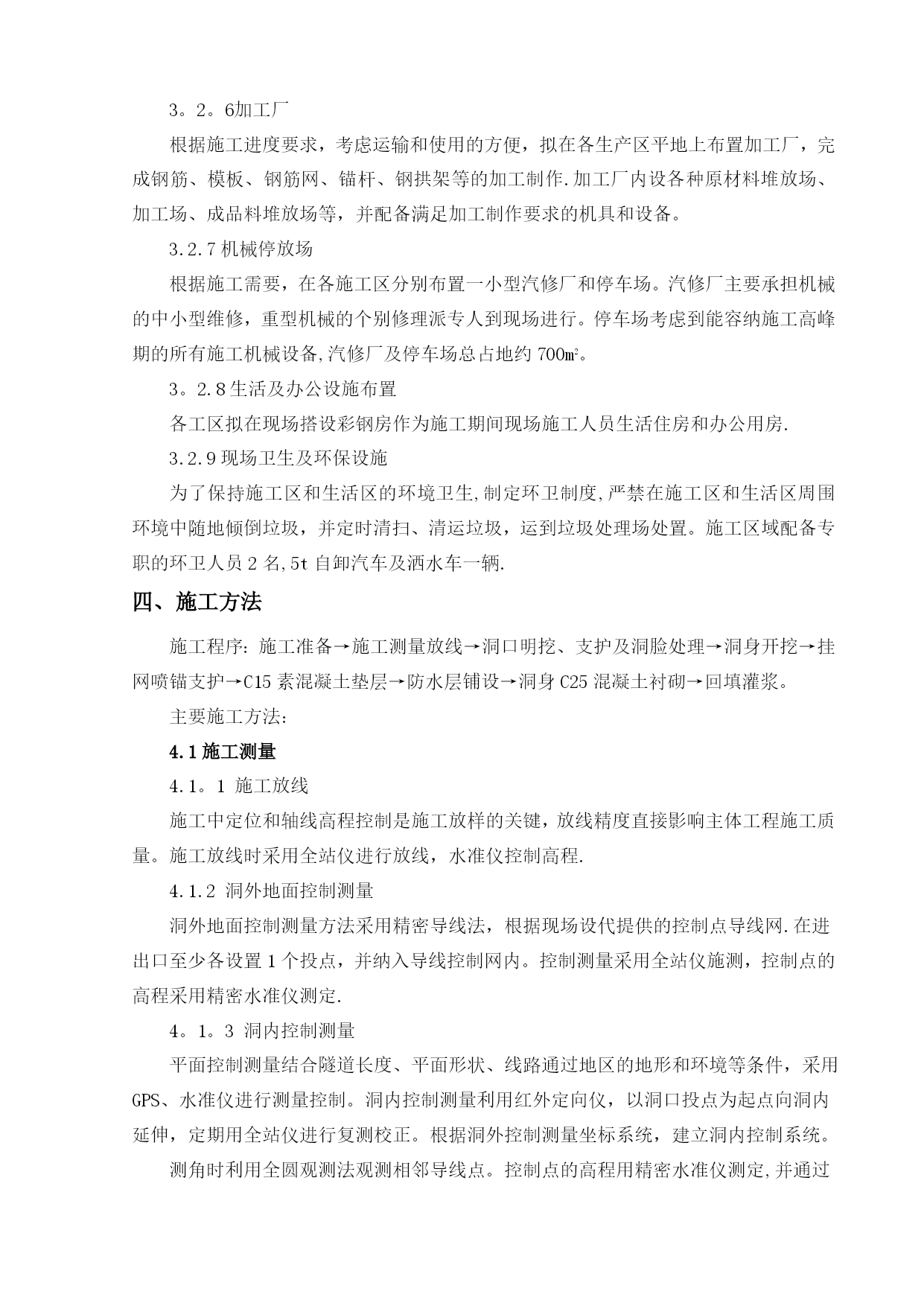

隧洞专项施工方案实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）CB01施工技术方案申报表（SGDY[2021]技案002号）合同名称：西范灌区东扩工程二级总干渠1＃隧洞工程施工一标合同编号：XFGQDK—JZ-TJ—027(2021）致：山西省水利水电工程建设监理西范灌区东扩工程项目监理部我方今提交西范灌区东扩工程二级总干渠1＃隧洞工程施工一标SGDY工程的：□施工组织设计□施工措施计划□专项施工方案□度汛方案□灾害应急预案□施工工艺试验方案□专项检测试验方案□工程测量施测方案请贵方审批。附件：1、隧洞专项施工方案承包人：山西省水利建筑工程局西范灌区东扩二级总干渠1#隧洞施工一标项目部项目经理：日期：年月日监理机构将另行签发审批意见.监理机构：山西省水利水电工程建设监理西范灌区东扩工程项目监理部签收人：日期：年月日说明：本表一式份，由承包人填写。监理机构签收后，发包人份、设代机构份、监理机构份、承包人份。西范灌区东扩工程二级总干渠1#隧洞工程施工一标合同编号：XFGQDK—JZ—TJ-027(2021）隧洞专项施工方案编制:山西省水利建筑工程局西范灌区东扩工程二级总干渠1#隧洞工程施工一标项目部二〇一六年二月隧洞专项施工方案一、编制依据1、《西范灌区东扩工程二级总干渠1＃隧洞工程施工一标》合同文件（合同编号：XFGQDK-JZ—TJ—027（2021））；2、西范灌区东扩工程二级总干渠1＃隧洞工程施工一标设计图纸；3、国家及部门现行的施工技术规范与标准:《水利水电工程施工组织设计规范》（SL303-2004)《水工建筑物地下开挖工程施工规范》（SL378-2007）《锚杆喷射混凝土支护技术规范》（GB50086—2001)《水利水电工程锚喷支护施工技术规范》（SL377-2007)《水工混凝土施工规范》(DL/T5144-2001)《水工建筑物水泥灌浆施工技术规范》（SL62-1994)《水工建筑物水泥灌浆施工技术规范》(DL/T5148-2001）等；4、现场实际施工情况；5、我项目部综合施工能力、现有机械设备、技术实力以及多年来从事引黄灌溉工程的成功施工经验。二、工程概况本标段隧洞起讫桩号为Q=2\*ROMANII0+300～Q=2\*ROMANII2+400，总长2400m。隧洞进口底高程541.09m,末端底高程540。04m，坡比降1/2000。隧洞沿线地面高程从进口到末端越来越高，隧洞围岩为第四系上更新统洪冲积物（Q3pal），洞顶以上土层厚度6～48m。岩性上部为低液限粘土夹低液限粉土，下部为低液限粉土夹低液限粘土，淡黄色、棕黄色,干~稍湿，可塑，结构较松散,土质不均，孔隙较发育,可见虫孔和植物根孔，局部夹浅红色低液限粘土。隧洞沿线土层为自重湿陷性场地,湿陷等级为=2\*ROMANII级（中等）～=3\＊ROMANIII级(严重）。其中桩号QⅡ0+292~QⅡ1+060段洞身处于湿陷土层中，洞底以下湿陷土层厚度0～8m，由进口向洞里逐渐变薄。桩号QⅡ1+060～QⅡ2+400段洞身处于非湿陷土层中，洞顶以上非湿陷土层厚度0~13m，其厚度中间段厚两端薄.勘探深度45m范围内未揭露地下水位,据调查地下水位埋深大于100m。隧洞采用C25钢筋混凝土衬砌，抗渗等级为W8，衬砌厚度0.3m，断面型式为马蹄形，衬砌后洞泾为3m，坡比降1/2000，设计流量7。8m3/s.隧洞的支护内容包括：除底板外，内挂Φ8钢筋网（150mm×150mm),喷C20混凝土100mm厚；顶拱120°范围内回填灌浆；局部土体松散地段采用14#工字钢钢拱架加超前锚杆超前支护。三、施工总体布置3。1施工总体布置说明根据本标段施工现场的实际情况，拟分别在主、支洞进口附近布置施工营地，施工营地内主要布置机械设备停放场、拌和系统、钢木加工厂及施工人员住房等.施工用水主洞进口考虑从二级泵站引取，支洞进口考虑从附近浇地用深水井引取。施工用电主要从附近变压器接线。主、支洞进口布置各集中供风站、轴流通风机,以满足土方洞挖、灌浆、喷浆等施工用风；施工道路修筑根据施工需要灵活修筑.3.2各临时设施的具体布置3。2。1施工道路（1）对外交通二级总干渠1＃隧洞工程施工一标位于万荣县南张乡万荣庄村东北及西苏冯村、阎村以北,工程沿线有多条乡村道路与紧邻的万临线公路（S237省道)相通.万荣县境内交通四通八达，河运高速、G209国道、S233省道贯穿南北，垣孙高速、S237省道横穿东西,县城与各乡镇公路畅通,全县实现了村村通,交通运输极为便利。(2）场内交通根据现场勘察可知，
