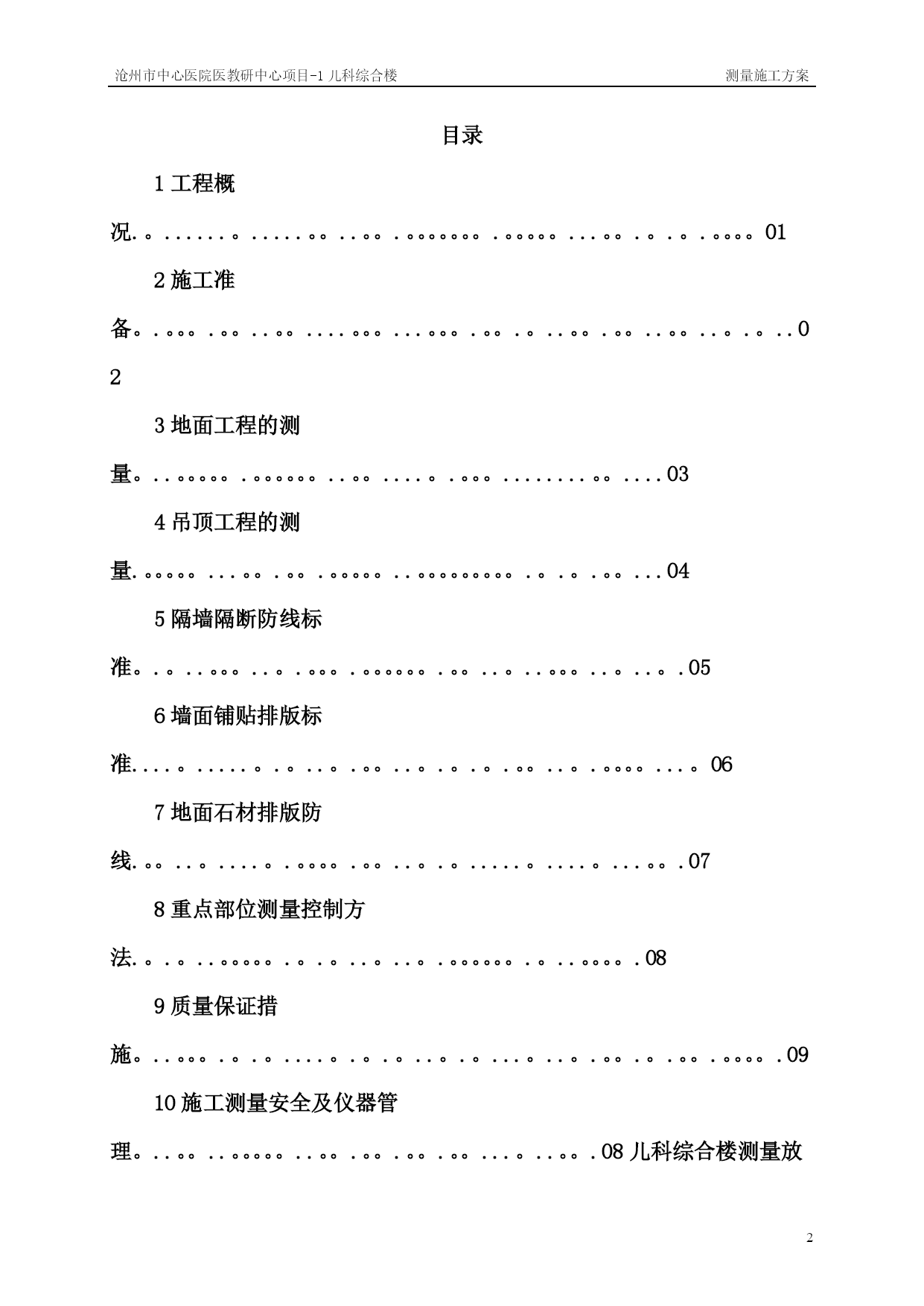

沧州市中心医院医教研中心项目-1儿科综合楼测量施工方案PAGE16装饰装修工程测量施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载目录1工程概况.。......。.....。。..。。.。。。。。。。.。。。。。...。。.。.。.。。。。012施工准备。.。。。.。。..。。....。。。...。。。.。。.。..。。.。。..。。..。.。..023地面工程的测量。..。。。。。.。。。。。。..。。....。.。。。........。。....034吊顶工程的测量.。。。。。...。。.。。.。。。。。..。。。。。。。。。.。.。.。。...045隔墙隔断防线标准。.。..。。。..。.。。。.。。。。。。.。。..。..。。。..。..。.056墙面铺贴排版标准....。.....。.。..。.。。..。.。.。.。。..。.。。。。...。067地面石材排版防线.。。..。....。.。。。。.。。..。.。.....。....。...。。.078重点部位测量控制方法.。.。..。。。。。.。.。..。..。.。。。。。。.。..。。。。.089质量保证措施。..。。。.。.。....。.。.。..。.。...。..。.。。.。.。。.。。。。.0910施工测量安全及仪器管理。..。。..。。。。。..。。.。。.。。.。。...。..。。.08儿科综合楼测量放线施工方案一、工程概况：本工程的施工测量内容主要有:对原有建筑物的外墙平整度、垂直度检测、建筑高程检测、二次结构施工测量放线、地面工程施工测量放线、吊顶工程施工测量放线、墙面装饰施工测量放线、地面石材排版放线、放线等。为保证装修改造工程的施工质量，做到结构安全、装修美观、甲方满意。在工程施工前应认真、细致的做好对土建结构的检查、测量工作，了解现状，确定地面、墙面、吊顶等分部、分项工程的测量控制要点。二、施工准备:⑴、审核设计图纸、收集工程土建的定位情况、对土建等的水准点进行复合测量校核，允许闭合差为±10(N为测站数）。⑵、测量设备的选择：配备3台经纬仪进行竖向控制线的投测,其中DJ6两台，DJ2一台；配备6台水准仪，精度为DS3；钢卷尺(50m)3把；5m钢卷尺若干。所配备的测量设备均须保证在有效期内。三、、地面工程的施工测量：⑴、由于沉降等原因，首层地面标高可能与设计图纸不符，根据已校核的水准点，测设首层±0.000标高，并以此标高为基准进行标高的竖向传递.⑵、首层各段的标高控制点为三个，以利于闭合校差.⑶、标高的传递方式采用在楼梯间和窗口处进行传递，如图示:其允许误差见下表.层间误差±3㎜总误差±5㎜传递到各层的三个标高点应先进行校核，校差不得大于3㎜，并取平均点引测水平线。⑷、测设50㎝水平控制线：50㎝水平控制线的测设允许误差应符合测表1的要求。室内的50㎝水平线是控制地面标高、门窗安装等项目的重要依据，在弹墨线时应注意墨线的宽度不得大于1㎜.防止误差扩大。测表1项目精度要求水平线（室内、室外)1、每3m两端高差小于±1㎜；2、同一条水平线的标高允许误差为±3㎜.铅垂线室内经纬仪两次投测校差小于2㎜室外高于1/3000⑸、用水准仪检测地面面层的平整度和标高时，水准仪的间距应符合以下要求：大厅应小于5m、房间应小于2m。四、吊顶工程的施工测量放线：⑴、根据已弹出的50㎝楼层水平控制线,用钢尺量至吊顶的设计标高，并在四周的墙上弹出水平控制线。其允许误差应符合测表1的要求。⑵、顶板上弹出十字直角定位线，其中一条线应确保和外墙平行,以保证美观。并以此为基础在四周墙上的吊顶水平控制线上弹出龙骨的分档线.⑶、对于装饰物较多、工艺较复杂的房间，在吊顶前将其设计尺寸在铅垂投影的地面上按1∶1放出大样，后投点到地面，确保位置正确.五、隔墙（隔断）放线标准⑴、依照装饰建筑物或构筑物或其他外部的某一固定点与线，经设计确定作为装饰施工放线的基准点与线。⑵、按设计平面图的隔墙(隔断）位置，先行在地面上标定墙体完成面定线（可用墨斗弹线设定）。⑶、若隔墙(隔断）延至两端或一段有墙体连接的，可用红外线仪器以地面墙界线放线于已有的墙体上，再向上延伸至该墙顶；若无端头墙体,可在地面上标定墙体完成面定线的有效距离段上按序利用吊锤（线锤）,设定顶面上墙体控制线。⑷、室内门洞位置在墙基线完成后，立即依照设计图纸设定，以免在墙体施工中遗漏门洞设置，造成返工损失.5、墙立面放线标准⑴、沿墙线离墙2㎝左右在地面和顶面放置一个平面线(方法如隔墙），用来检查和确定基墙的最凸出部位（该部位已不可再剔除）。⑵、根据装饰墙面结构层的厚度，依照基墙的最凸出部位再次设定装饰墙面的完成面界限（完成面）。⑶、墙立
