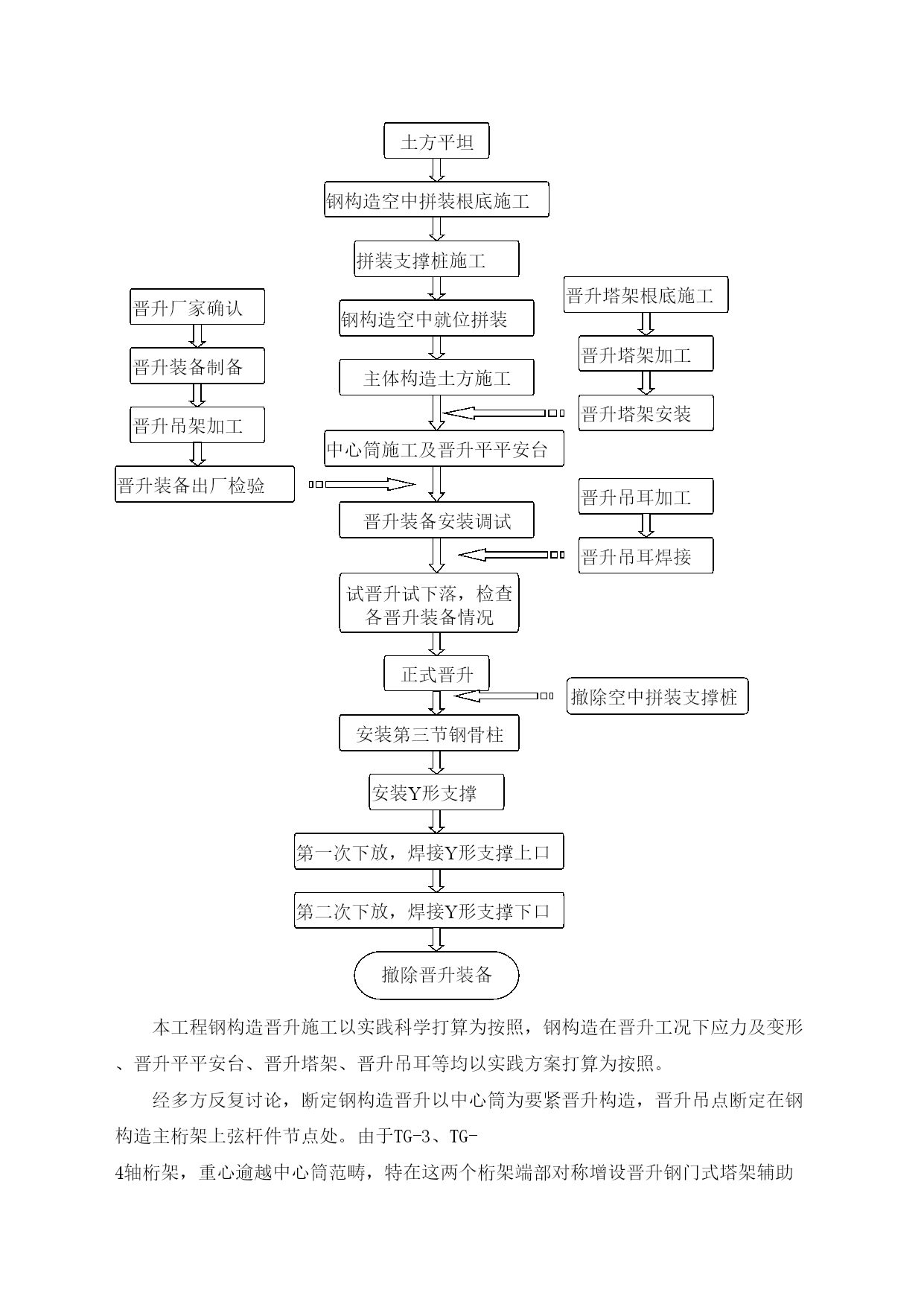

工程概况1．建筑全然情况树破所在：建筑范畴：基空中积约22000m2，总建筑面积约81310m2；其中地上建筑面积：37231m2，地下建筑面积：44079m2；建筑高度：27m；建筑层数：地上5层，地下3层工程地质勘察单元：监理单元：施工总承包单元：方案参加编制单元：2．工程概况****二期暨****工程由地下3层跟地上5层构成，该大年夜楼东东倾向长120m，基座区宽90m，屋顶宽116m。大年夜楼屋顶高26.19m，基座。构造分成雀跃的基座部份跟4、5层的钢构造部分，其特征是在建筑顶部两层采纳大年夜跨度巨型钢桁架系统。其中一～二层采纳钢筋混凝土框架－筒体构造系统，使用建筑垂直交通单元构成的六个钢筋混凝土筒体作为本建筑物要紧抗侧力构件，三层以上采纳巨型钢桁架这一新型构造系统，由36根钢柱承受其重量，同时将6个钢筋混凝土筒体升至屋面。南北向设有6榀巨型钢桁架(1.2*10.04*116.45m)，南北向巨型钢桁架之间设置四道柱间支撑构成货色向2榀钢桁架，构造的全体性好。主桁架的破柱、弦杆、腹杆均采纳箱型截面。钢板厚度要紧为40～80mm，材质要紧为Q345C，其中40～60mmZ向功能恳求满意Z15，大年夜于60mm板材Z向功能恳求满意Z25。由于本工程钢构造体型宏大年夜，单个杆件重量大年夜，空中组拼难度较大年夜。为保证钢构造全体安装质量跟精度，本工程总体施工方案采纳逆作法施工，四层至顶层钢构造空中拼装完成后，再停顿土方开挖，施工地下三层构造。钢构造采纳“空中拼装，全体晋升〞的施工方案，使用构造系统中的六个钢筋混凝土核芯筒做为要紧晋升平平安台。为缓解施工进度压力，钢构造要紧构件HJ-1、HJ-2、HJ-3、HJ-4、HJ-5以及主悬臂梁、主连系梁在图书馆根底构造施工前，在空中拼装完成以落伍展全体晋升，一些要紧构件在全体晋升终了当前，砼构造施工时代在空中穿插散拼。最终断定全体晋升重量约为10400吨。要紧施工流程见3.1节钢构造施工工艺流程。二．晋升施工特征、难点分析及应对方法２.1晋升吊点确实定本工程全体晋升重量大年夜，需晋升构造面积广，钢构造构造复杂，杆件刚度差异较大年夜，如何样公正布置晋升吊点，确保晋升施工平安跟被晋升构件应力跟变形在标准赞同范畴内，是本晋升施工的方案的重中之重。应对方法应用打算机有限元打算分析软件，次第模仿晋升施工各工况，结合工程方案情况通过打算分析断定最准确晋升吊点位置跟晋升吊点所需晋升力。2.2晋升重量重，晋升构造面历大年夜，平安性恳求高本工程总的晋升重量抵达10200吨，在国际平常的工程中还史无前例。平常国际晋升重量最重的是上海大年夜剧院钢构造屋架全体晋升工程，晋升重量为6075吨；本工程晋升钢构造的尺寸为116m×106m，面积约12300m²，面积宏大年夜。应对方法1．多布置的吊点按照构造的特征，通过打算分析应用六个核芯筒跟四副门式钢架布置晋升吊点，共布置28个晋升吊点；把持系统存在极高的同步把持功能。2．多应用的晋升油缸在28个晋升吊点上，共布置64台晋升油缸，其中44台350吨晋升油缸，20台200吨晋升油缸；所选用的把持系统存在较强的把持才能，足以把持64台晋升油缸跟18台液压泵站的调跟举动。3．平安系数贮藏大年夜64台晋升油缸总体晋升才能抵达19400吨，晋升油缸的全体平安贮藏系数为1.90，钢绞线的平安系数为4.35。2.3一致晋升平平安台上各点的载荷在晋升过程中坚决较大年夜在一致核芯筒上，各吊点之间的间隔近，构造刚度大年夜，对位置同步把持极其敏感。只要位置倾向稍有差异，各点的负载将重新分配而发生较大年夜的坚决，能够引起构造的不平安。应对方法1．采纳位置同步与载荷分配相结合的把持策略在打算机把持系统软件方案时，在每个中心筒各吊点之间采纳负载分配同步把持策略，使晋升构造在每个中心筒位置上各吊点的负载与实践打算全然不合。位置同步与载荷分配相结合的把持框图见附图10。2．选用高精度压力传感器在每个晋升吊点，选用高精度的压力传感器；这种压力传感器的测量精度在千分之五内。3．液压系统的保证在应用的液压系统中，应用出口比例阀停顿晋升速度的把持。应用这种电液比例阀，同步调理精度高。4、打算机把持系统的保证本打算机把持系统把持精度高、把持才能强。2.4同步把持恳求高在晋升过程中，各吊点之间的同步把持恳求在10mm内；同时，一致中心筒上各吊点的载荷要把持在与实践打算全然不合的范畴内。应对方法1、采纳位置同步把持策略在打算机把持系统软件方案时，在六个中心筒上28个晋升吊点之间采纳位置同步同步把持策略，使晋升构造的位置保证同步，同步倾向把持在±5mm之内，满意本构造的恳求。位置同步把持框图见附图9。2、传感器系统的
