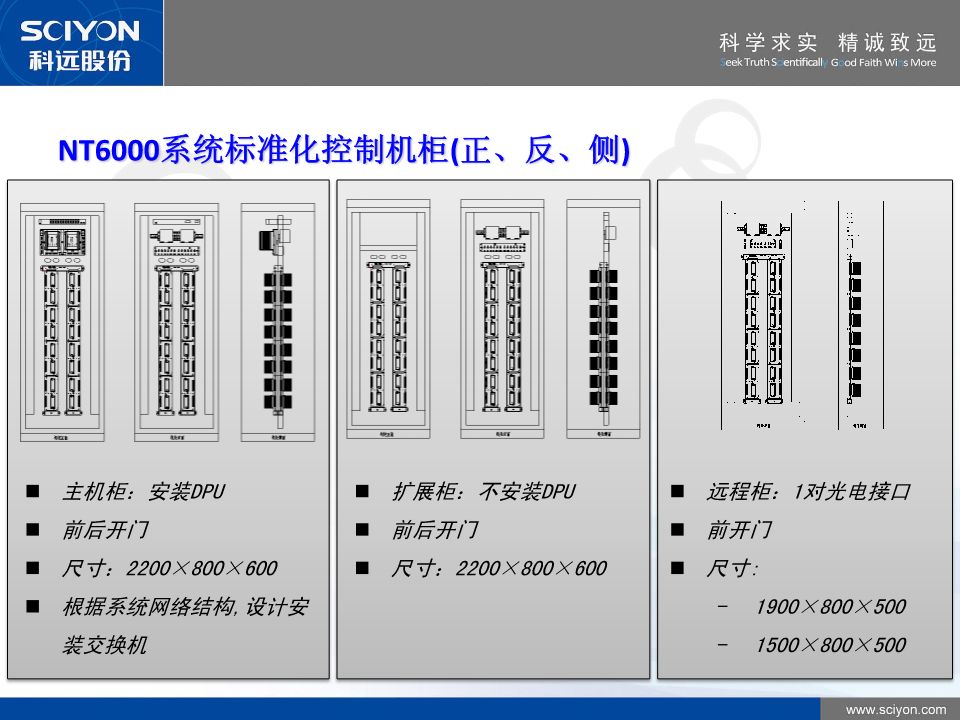

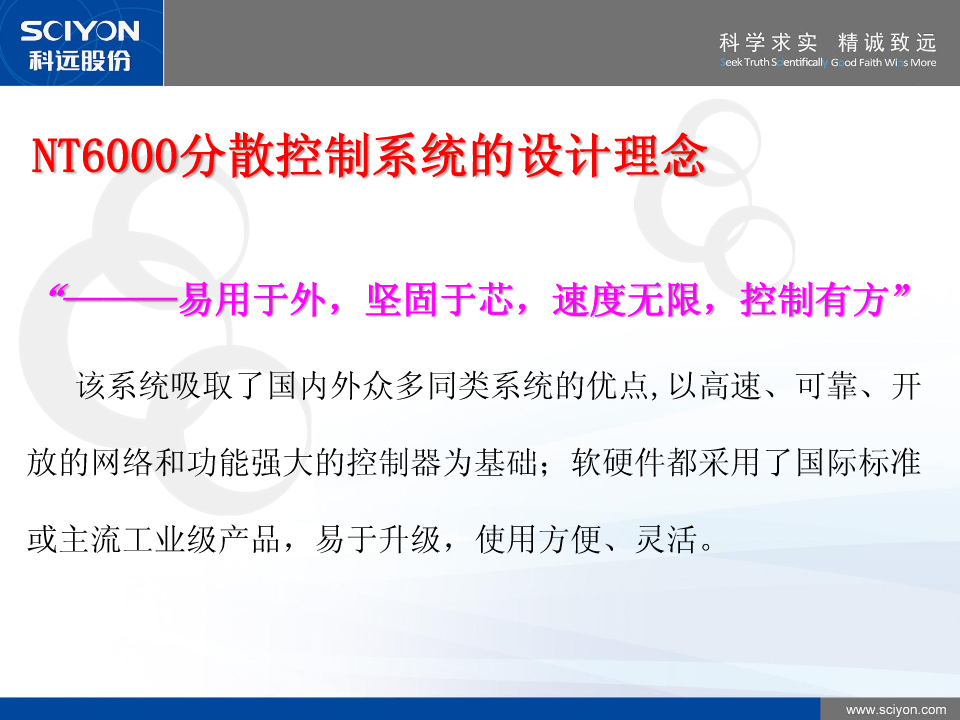

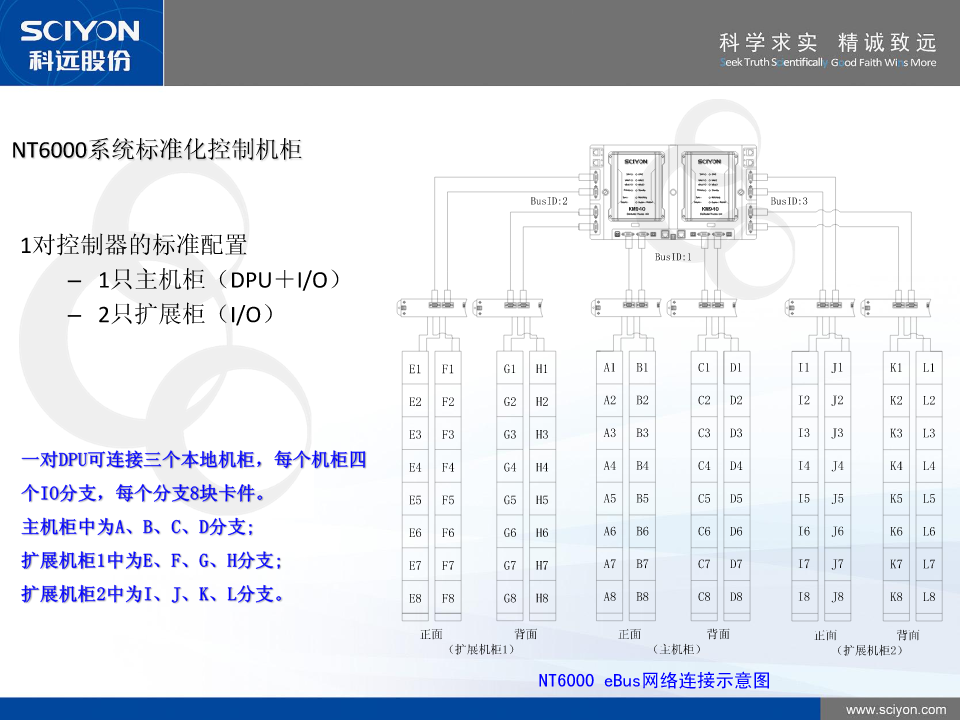

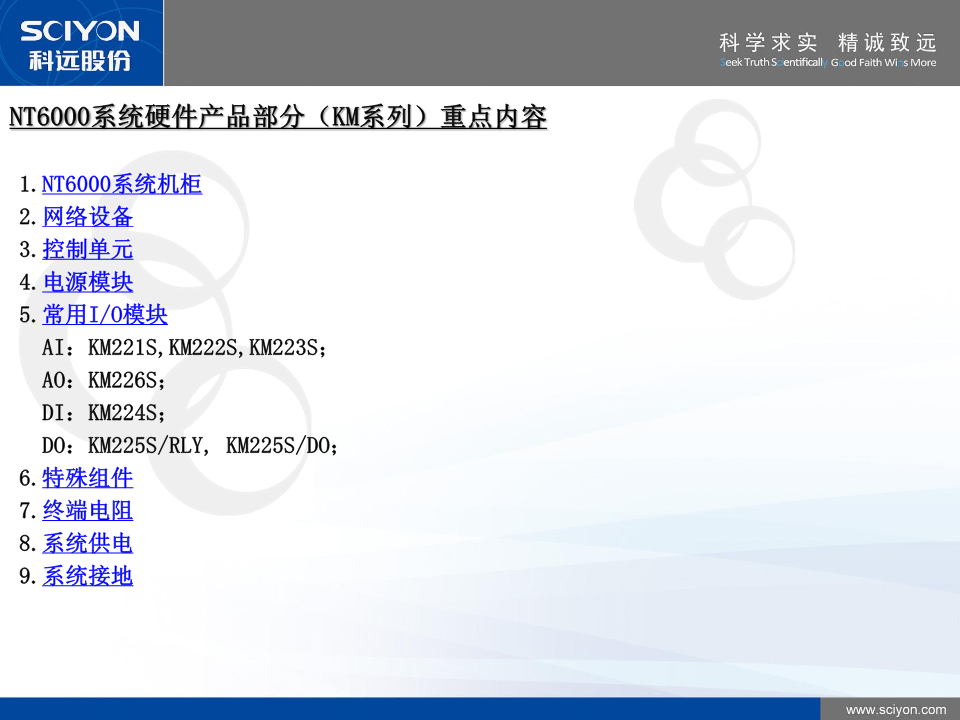

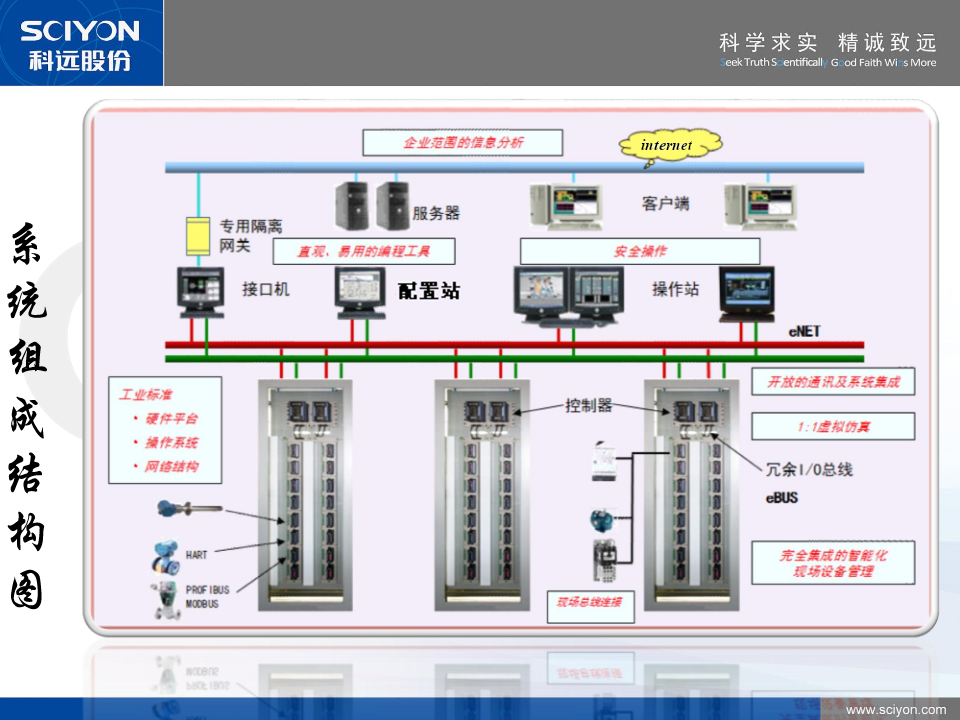

2012年度热控维护培训NT6000-1、系统及硬件科远股份培训组２０１2－02NT6000分散控制系统的设计理念“———易用于外，坚固于芯，速度无限，控制有方”该系统吸取了国内外众多同类系统的优点,以高速、可靠、开放的网络和功能强大的控制器为基础；软硬件都采用了国际标准或主流工业级产品，易于升级，使用方便、灵活。internet系统组成结构图概念介绍•DPU：分散处理单元（控制器）•IO：输入输出模件（输入输出卡件）•eBus：冗余IO通讯总线•eNet：冗余控制网•MMI：人机界面（HMI）•配置服务器：上层网络配置、管理站，初次建立站点与DPU间数据的读取信息•工程师站：维护人员现场操作的接口设备•操作员站：操作人员现场操作的接口设备NT6000系统硬件体系（一）KM系列产品NT6000系统硬件产品部分（KM系列）重点内容1.NT6000系统机柜2.网络设备3.控制单元4.电源模块5.常用I/O模块AI：KM221S,KM222S,KM223S；AO：KM226S；DI：KM224S；DO：KM225S/RLY,KM225S/DO；6.特殊组件7.终端电阻8.系统供电9.系统接地1.NT6000系统机柜NT6000系统机柜分为：电源柜、控制柜；控制柜种类：主机柜、扩展柜、远程柜三种。名词解释：放置控制器(KM940)的机柜定义为主机柜，其他的定义为扩展机柜。控制柜KM940远程柜电源柜I/OmoduleI/OmoduleI/Omodule扩展机柜1主机柜扩展机柜2NT6000系统标准化控制机柜BusID:2BusID:3对控制器的标准配置1BusID:1–1只主机柜（DPU＋I/O）–2只扩展柜（I/O）E1F1G1H1A1B1C1D1I1J1K1L1E2F2G2H2A2B2C2D2I2J2K2L2E3F3G3H3A3B3C3D3I3J3K3L3一对DPU可连接三个本地机柜，每个机柜四E4F4G4H4A4B4C4D4I4J4K4L4个IO分支，每个分支8块卡件。E5F5G5H5A5B5C5D5I5J5K5L5主机柜中为A、B、C、D分支;E6F6G6H6A6B6C6D6I6J6K6L6扩展机柜1中为E、F、G、H分支;E7F7G7H7A7B7C7D7I7J7K7L7扩展机柜2中为I、J、K、L分支。E8F8G8H8A8B8C8D8I8J8K8L8正面背面正面背面正面背面（扩展机柜1）（主机柜）（扩展机柜2）NT6000eBus网络连接示意图NT6000系统标准化控制机柜(正、反、侧)主机柜：安装DPU扩展柜：不安装DPU远程柜：1对光电接口前后开门前后开门前开门尺寸：2200×800×600尺寸：2200×800×600尺寸:根据系统网络结构,设计安-1900×800×500装交换机-1500×800×500机柜散热、通风机柜通风窗安装(图一)机柜通风系统风道（图二）标准机柜2.网络设备交换机光电转换器IO转接板预制电缆:三种规格:0.3m、0.7m和1.6m。0.3m的IO网络预制电缆用于DPU与A、B两个IO分支的网络连接；0.7m的IO网络预制电缆用于DPU与C、D两个IO分支的网络连接；1.6m的IO网络预制电缆只适用于在扩展柜位于主机柜两侧的情况下DPU与E、F、G、H、I、J、K、L八个IO分支的网络连接。IO转接板主要用于为IO模件提供两路冗余的DC24V供电；为IO模件提供两路冗余的IO通讯接口；为IO模件提供时钟同步接口；本地型号：BM124-S远程型号：BM124-E。NT6000eNet网络连接示意图控制模件（DPU）技术参数：1、电源电压：两路冗余输入，宽范围DC18V～36V，额定24V2、控制网络单网络域可连接冗余DPU节点数目:≤64网络域最大数目：83、I/O网络•KM940分散处理单元可连接模块数:≤964、冗余特性•军工级PowerPC芯片400MHZRISC8247；控制器主从切换时间:＜5ms•主备控制器同时运算，创新的高可靠性冗余设5、工作环境计；环境温度：-15℃～65℃，•12段冗余I/O分支相互隔离，I/O总线可靠性设相对湿度：5%RH～90%RH（不结露）计的新标杆。DPU底座连接DPU面板指示灯时钟同步信号（SOE）以太网2-1以太网1-1以太网1-2以太网2-2E、F分
