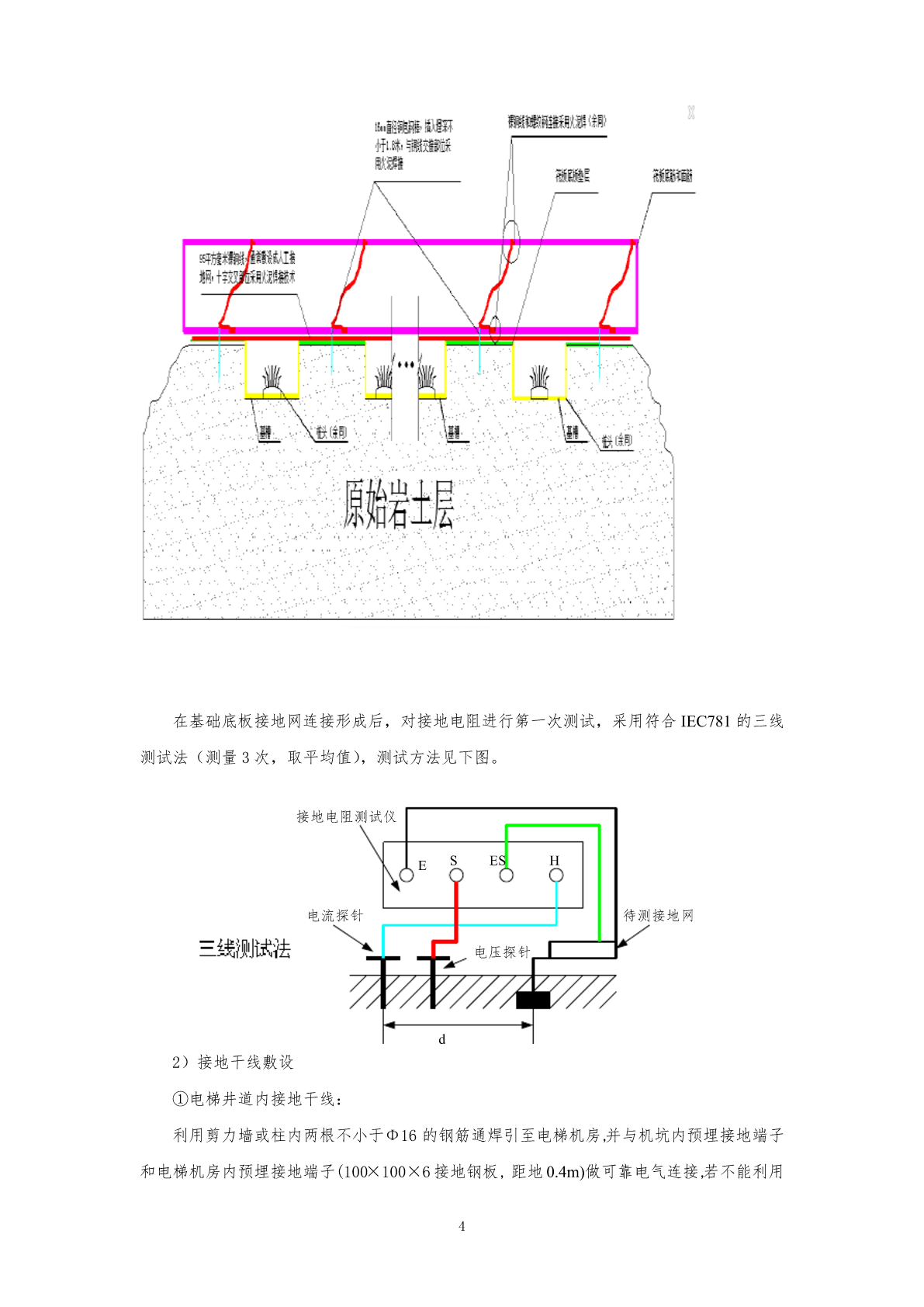

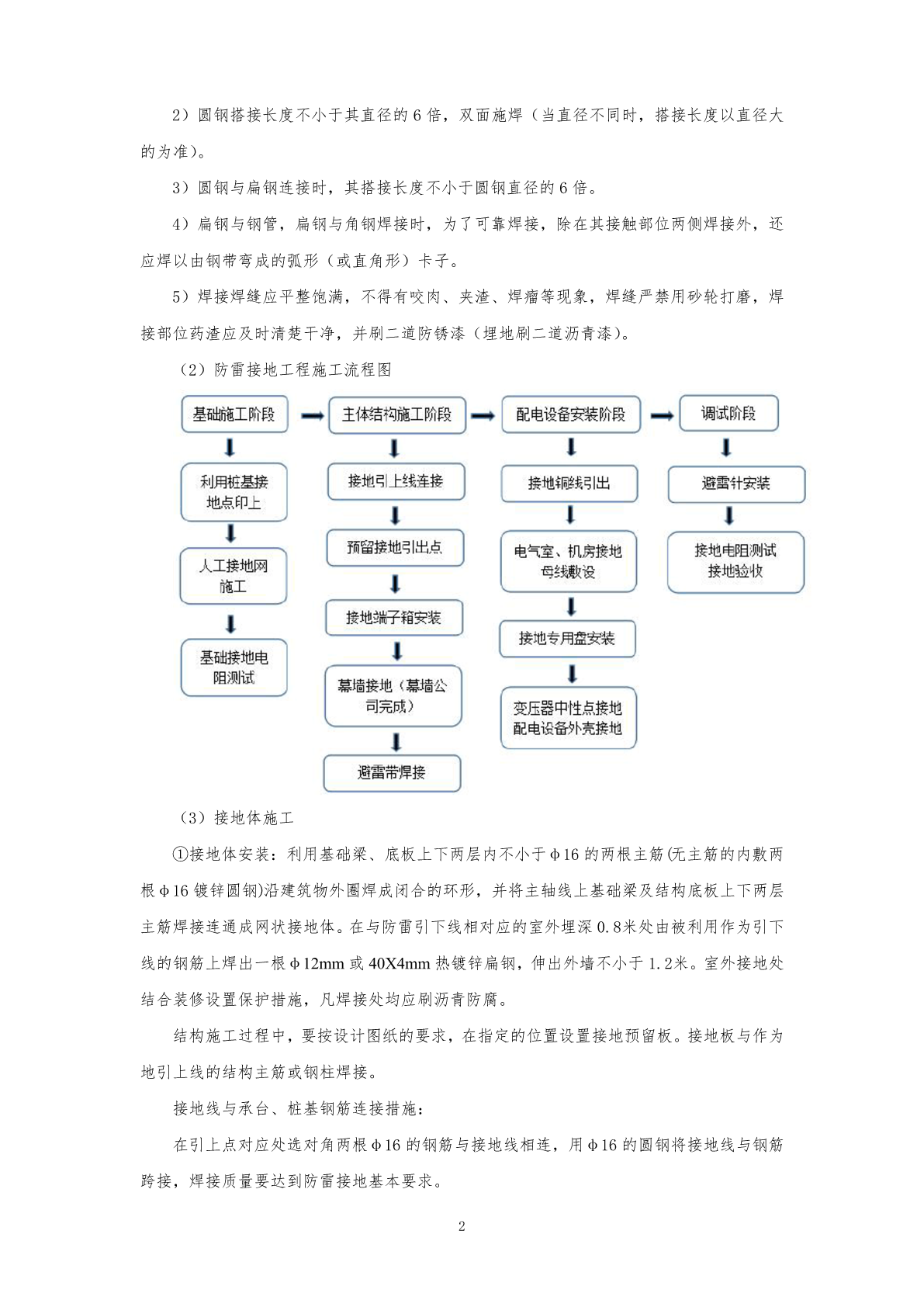

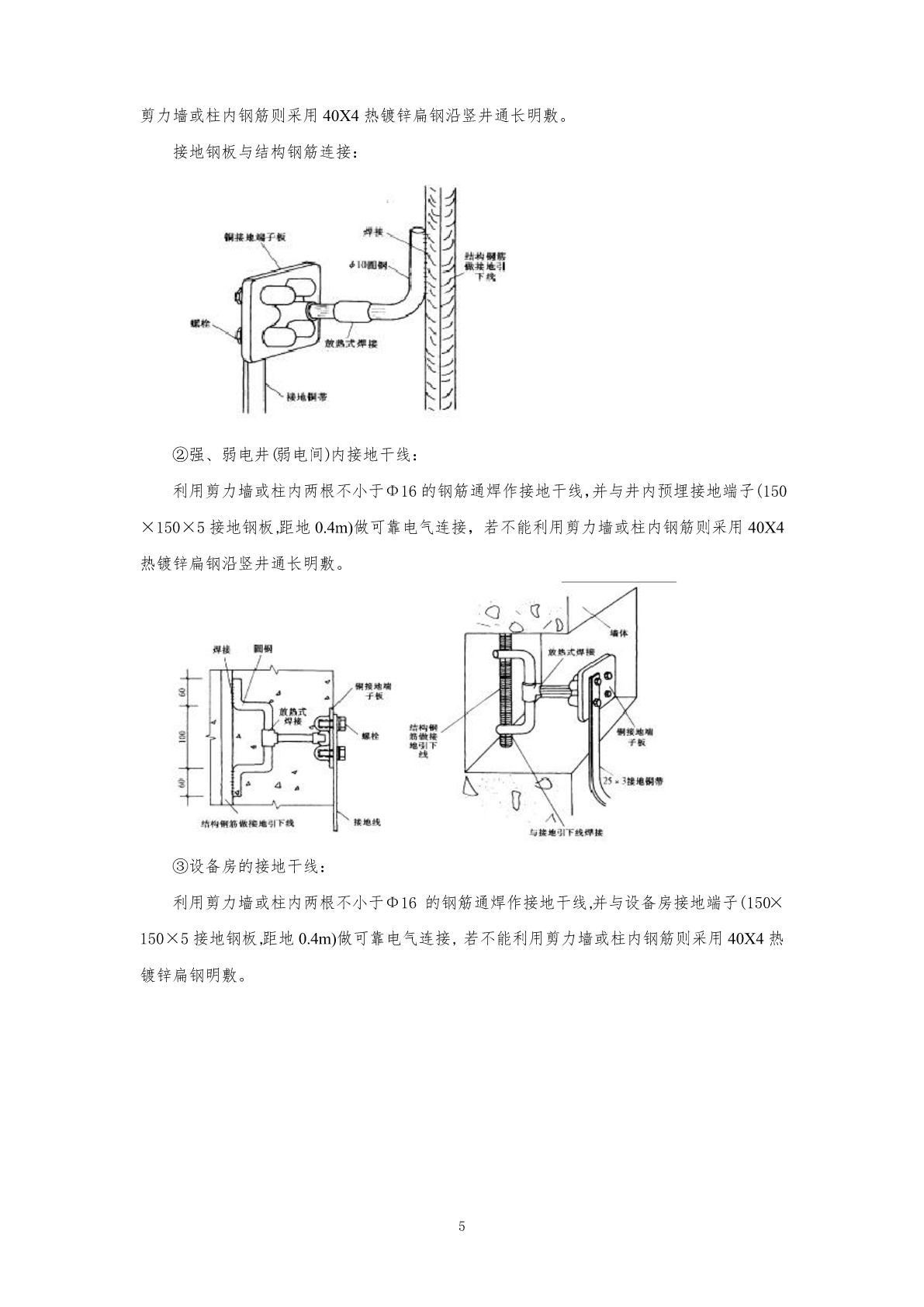

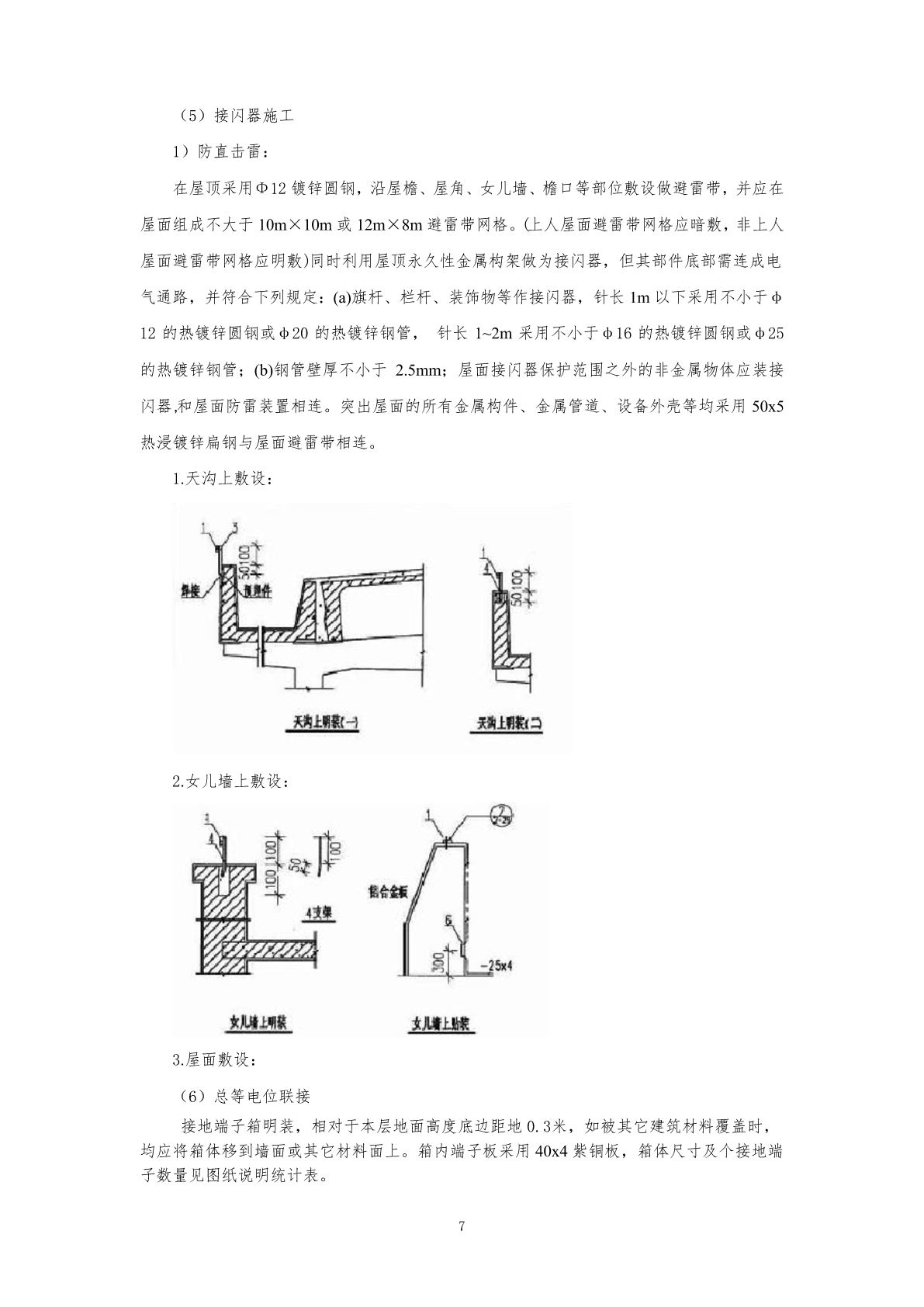

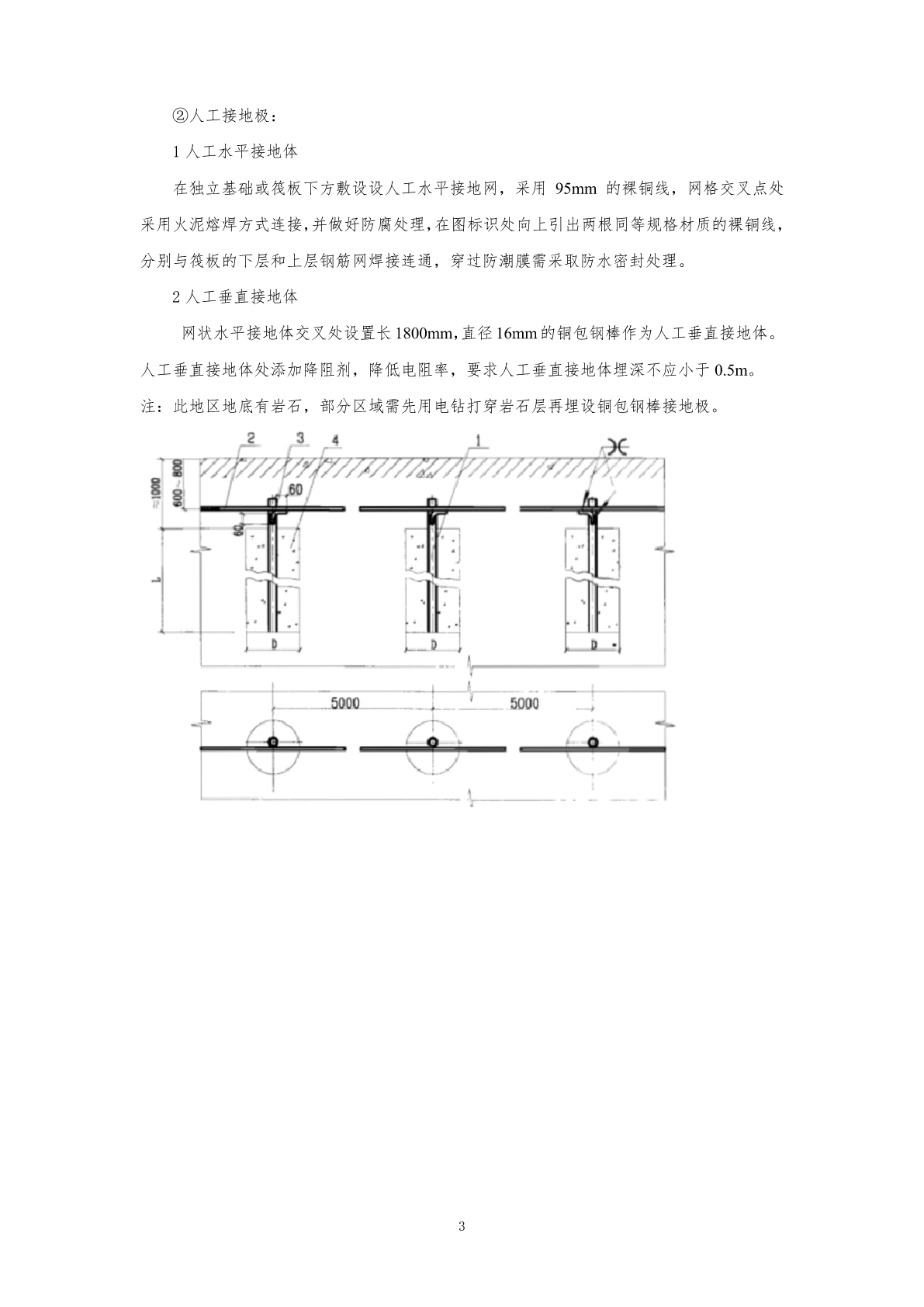

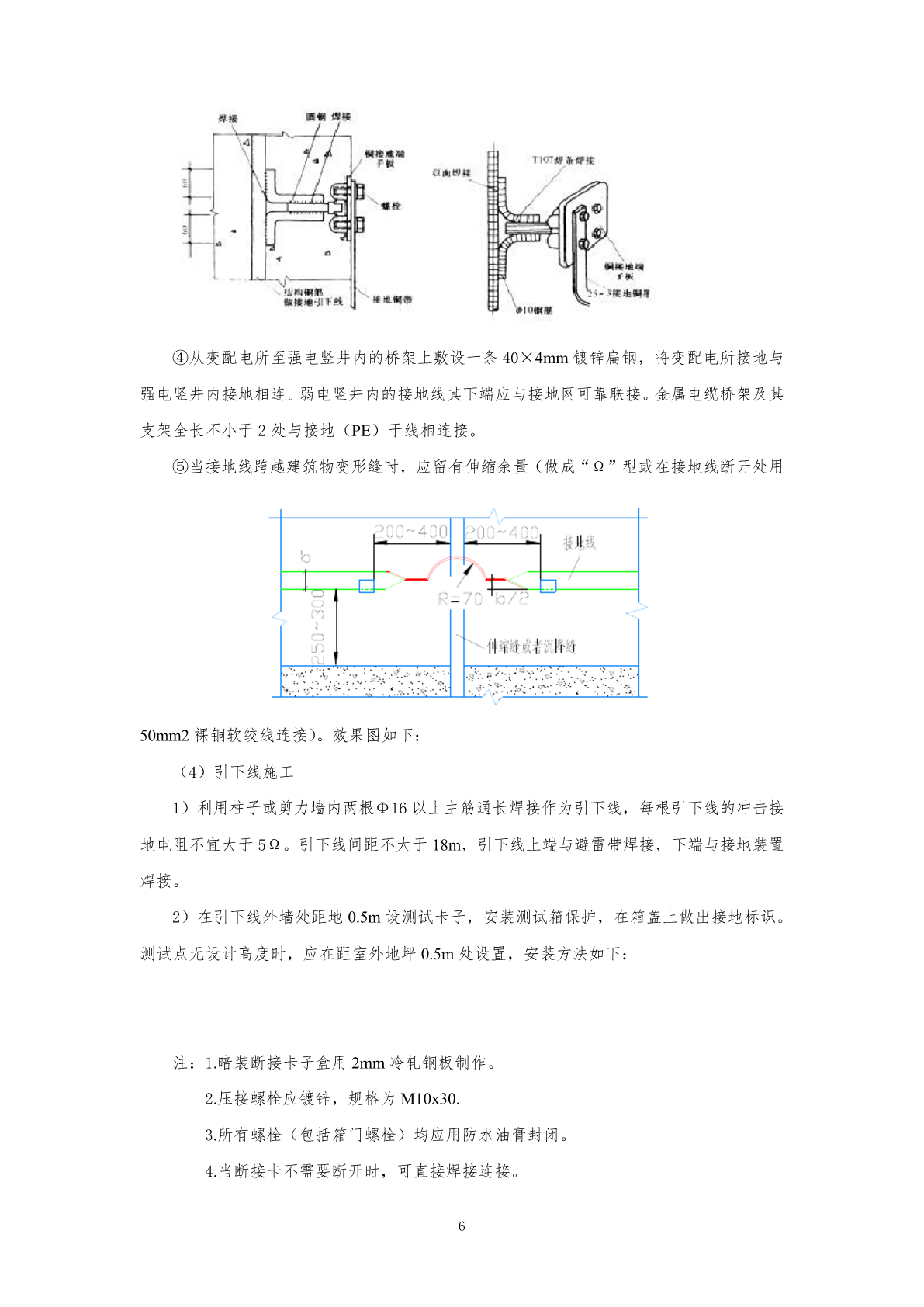

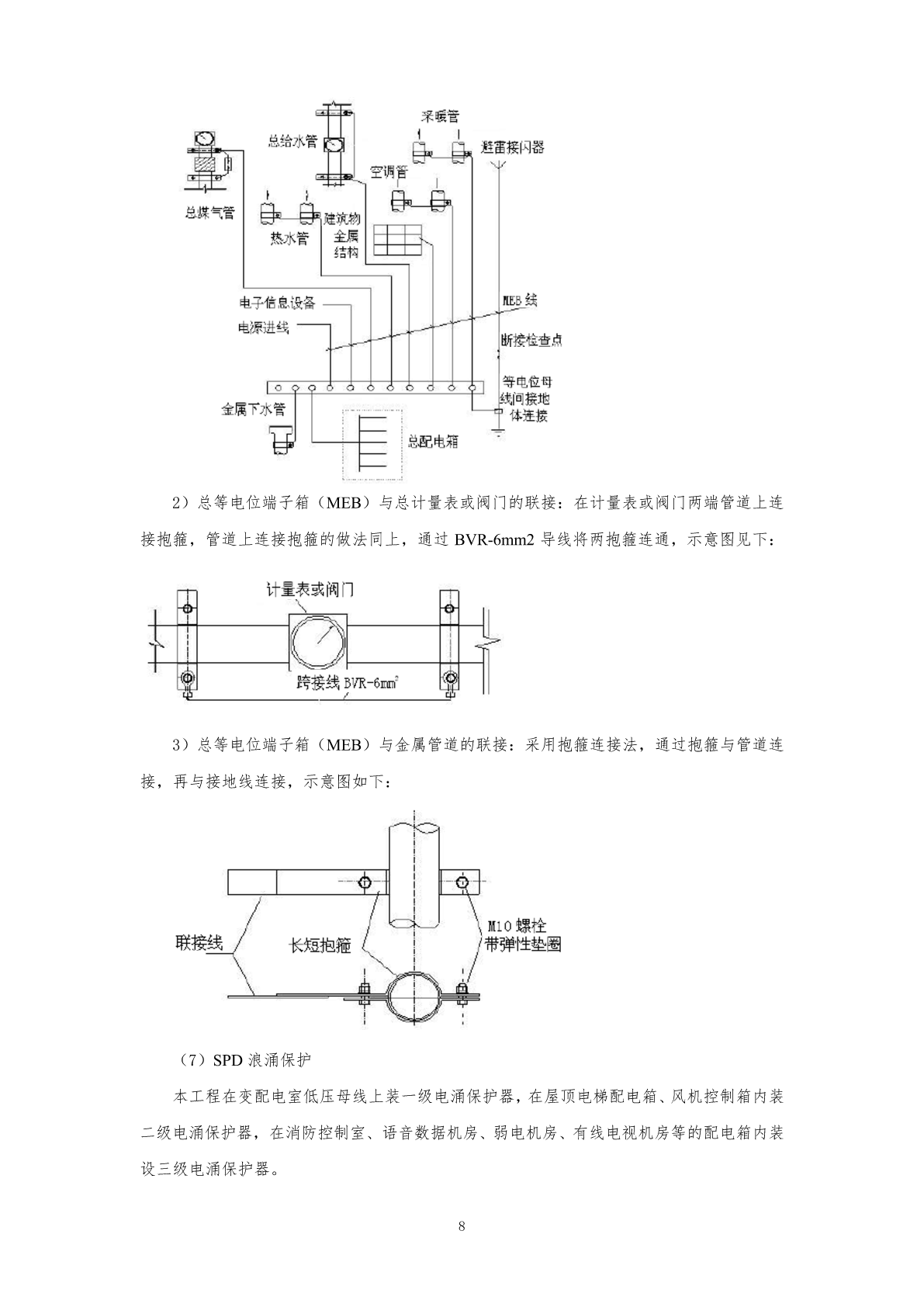

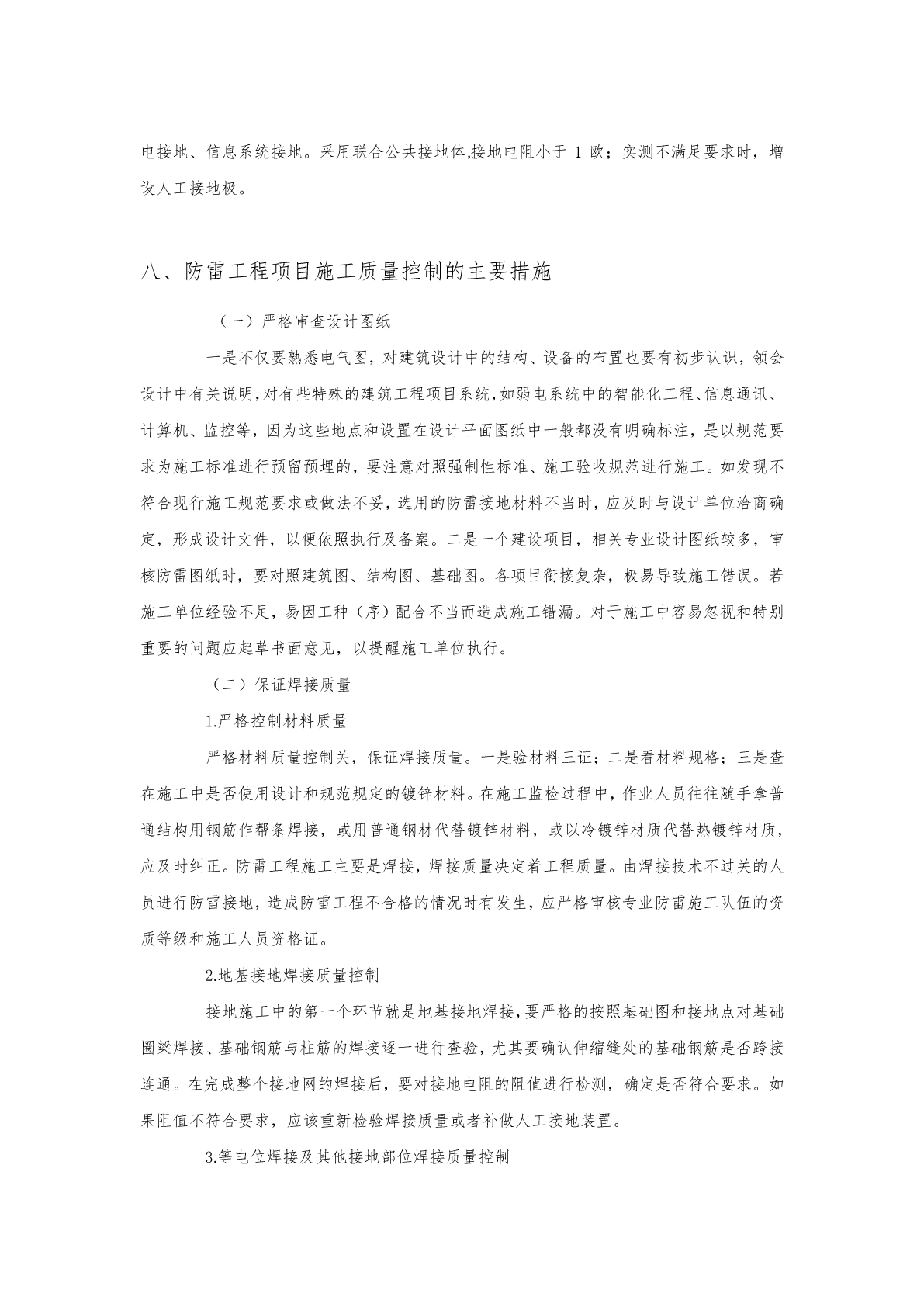

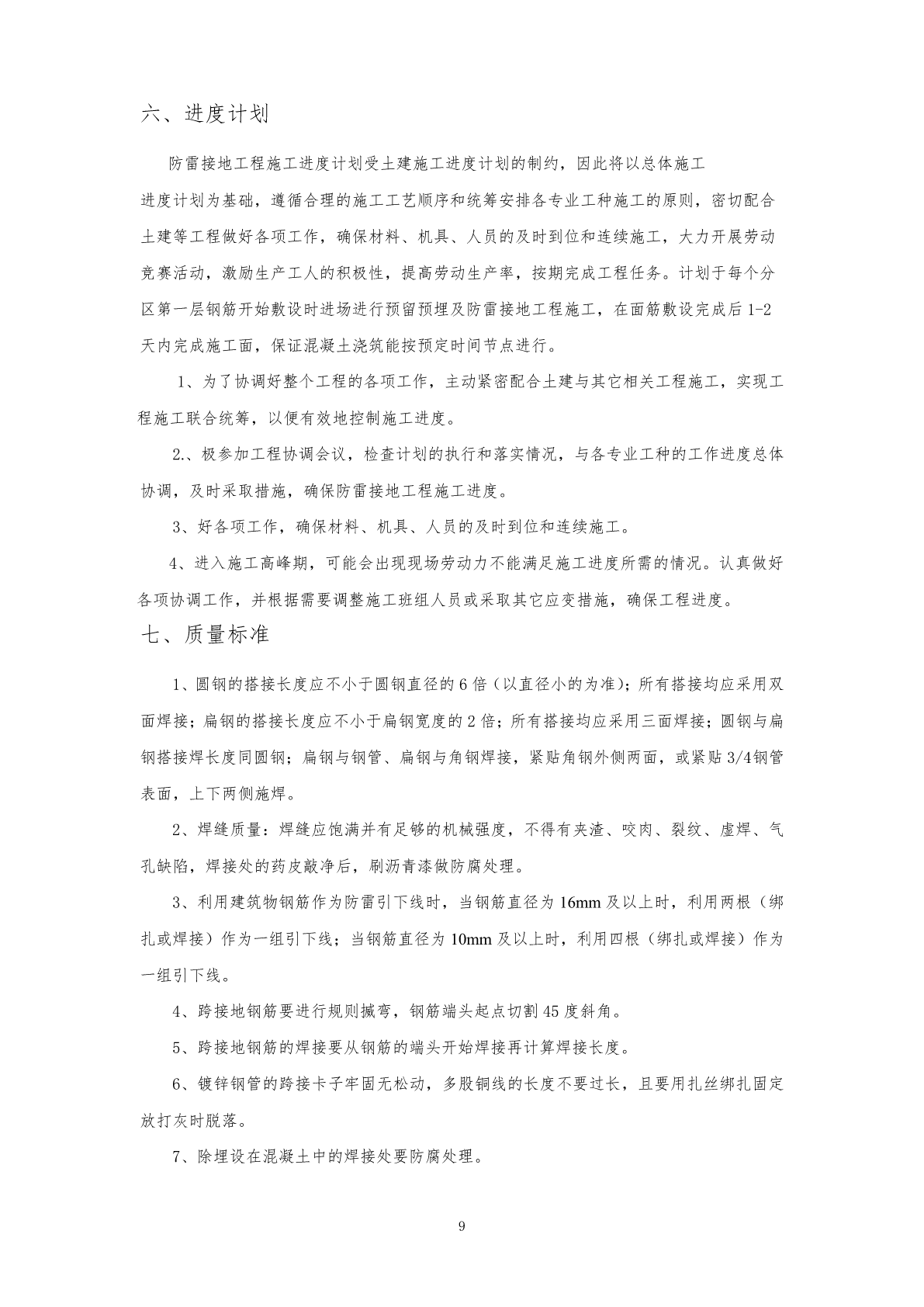

防雷接地施工方案一、工程简介本建筑物长度287米，宽度237米，高度39.45米，所在地年平均雷暴日数为38.5，预计年雷击次数0.63（大于0.25），依据《建筑物防雷设计规范》GB50057-2010规范要求，属于第二类防雷建筑物。防雷接地与电力系统接地、通信系统接地、工艺设备接地及防静电接地等共用接地装置，要求接地电阻不大于1欧姆。二、编制依据1、《建筑物防雷建筑设计规范》（GB50057-2010版）2、《建筑物电子信息系统防雷技术规范》（GB50343-2012版）3、《建筑电气工程施工质量验收规范》（GB50303-2015版）4、《建筑物防雷设施安装》（GB99D501-12003版）5、利用建筑物金属体做防雷及接地装置安装03D501-3三、防雷接地系统概况本系统由接闪器、引下线、均压网、接地装置四部分构成，采用联合接地型式,并设置总等电位联结。四、施工准备与部署1、熟悉图纸及施工现场，确定所须施工的部位。2、对接地所需的桩基内的钢筋进行接地电阻测试，并对接地电阻较好的桩筋用油漆做标记，以备以后使用。3、准备焊工、电工、辅助工若干名4、准备圆钢φ10、φ12、φ16，40x4、50x5镀锌扁钢，100*100x6镀锌接地钢板，1800*16mm铜包钢棒，95mm裸铜接地线，火泥焊模具，火泥，电焊条，降阻剂等。5、准备电焊机、切割机、手锯、手锤、手工煨弯机等若干。6、在施工前，应了解施工现场状况。五、防雷接地工程施工安排（1）防雷接地工程施工基本要求：接地体（线）的焊接应采用搭接焊，其搭接必须符合下列规定：1）扁钢搭接长度不小于其宽度的2倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）。12）圆钢搭接长度不小于其直径的6倍，双面施焊（当直径不同时，搭接长度以直径大的为准）。3）圆钢与扁钢连接时，其搭接长度不小于圆钢直径的6倍。4）扁钢与钢管，扁钢与角钢焊接时，为了可靠焊接，除在其接触部位两侧焊接外，还应焊以由钢带弯成的弧形（或直角形）卡子。5）焊接焊缝应平整饱满，不得有咬肉、夹渣、焊瘤等现象，焊缝严禁用砂轮打磨，焊接部位药渣应及时清楚干净，并刷二道防锈漆（埋地刷二道沥青漆）。（2）防雷接地工程施工流程图（3）接地体施工①接地体安装：利用基础梁、底板上下两层内不小于φ16的两根主筋(无主筋的内敷两根φ16镀锌圆钢)沿建筑物外圈焊成闭合的环形，并将主轴线上基础梁及结构底板上下两层主筋焊接连通成网状接地体。在与防雷引下线相对应的室外埋深0.8米处由被利用作为引下线的钢筋上焊出一根φ12mm或40X4mm热镀锌扁钢，伸出外墙不小于1.2米。室外接地处结合装修设置保护措施，凡焊接处均应刷沥青防腐。结构施工过程中，要按设计图纸的要求，在指定的位置设置接地预留板。接地板与作为地引上线的结构主筋或钢柱焊接。接地线与承台、桩基钢筋连接措施：在引上点对应处选对角两根φ16的钢筋与接地线相连，用φ16的圆钢将接地线与钢筋跨接，焊接质量要达到防雷接地基本要求。2②人工接地极：1人工水平接地体在独立基础或筏板下方敷设设人工水平接地网，采用95mm的裸铜线，网格交叉点处采用火泥熔焊方式连接，并做好防腐处理，在图标识处向上引出两根同等规格材质的裸铜线，分别与筏板的下层和上层钢筋网焊接连通，穿过防潮膜需采取防水密封处理。2人工垂直接地体网状水平接地体交叉处设置长1800mm，直径16mm的铜包钢棒作为人工垂直接地体。人工垂直接地体处添加降阻剂，降低电阻率，要求人工垂直接地体埋深不应小于0.5m。注：此地区地底有岩石，部分区域需先用电钻打穿岩石层再埋设铜包钢棒接地极。3在基础底板接地网连接形成后，对接地电阻进行第一次测试，采用符合IEC781的三线测试法（测量3次，取平均值），测试方法见下图。接地电阻测试仪ESESH电流探针待测接地网电压探针d2）接地干线敷设①电梯井道内接地干线：利用剪力墙或柱内两根不小于Φ16的钢筋通焊引至电梯机房,并与机坑内预埋接地端子和电梯机房内预埋接地端子(100×100×6接地钢板,距地0.4m)做可靠电气连接,若不能利用4剪力墙或柱内钢筋则采用40X4热镀锌扁钢沿竖井通长明敷。接地钢板与结构钢筋连接：②强、弱电井(弱电间)内接地干线：利用剪力墙或柱内两根不小于Φ16的钢筋通焊作接地干线，并与井内预埋接地端子(150×150×5接地钢板,距地0.4m)做可靠电气连接，若不能利用剪力墙或柱内钢筋则采用40X4
