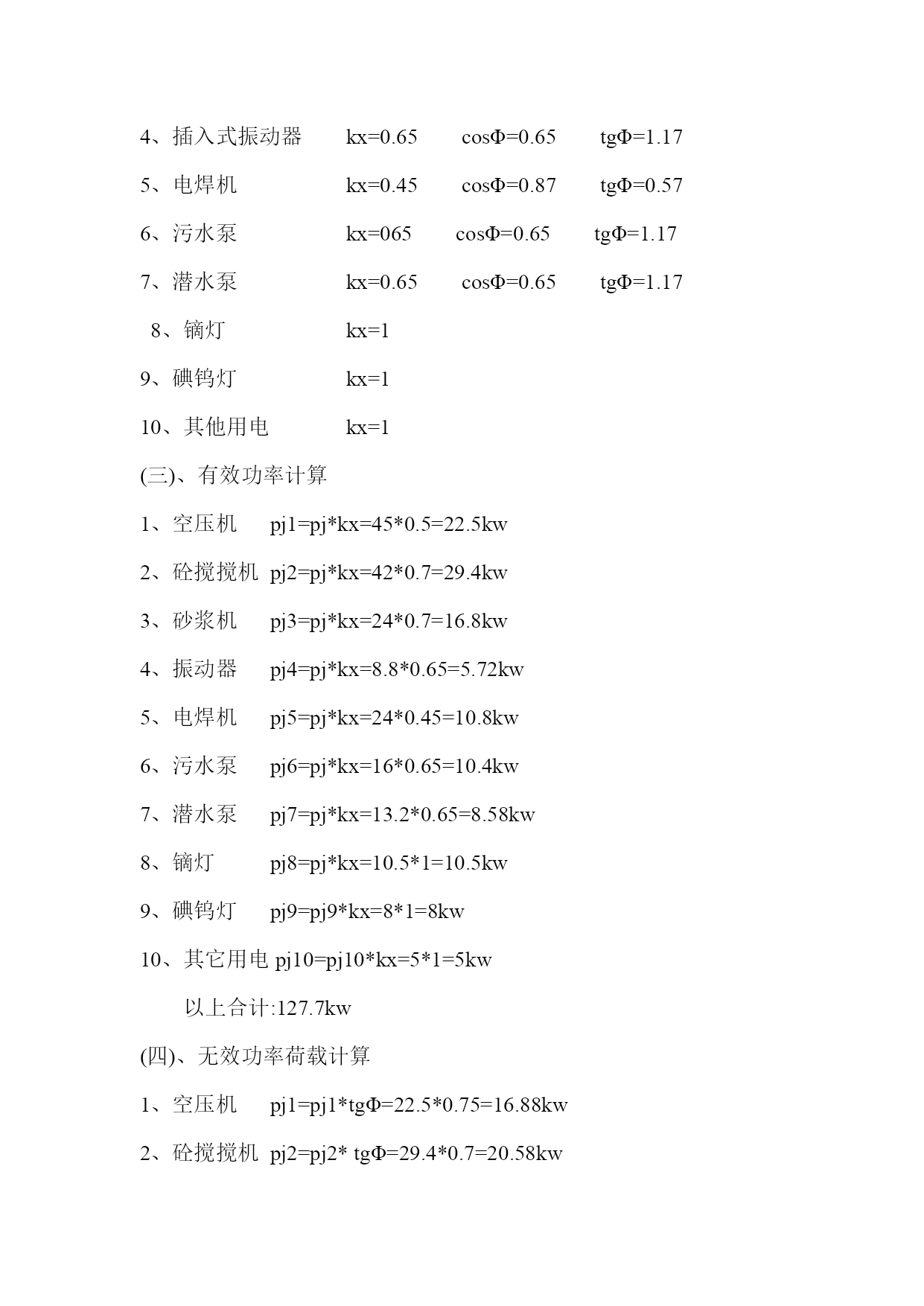

临时用电施工方案批准：审核：编制：日期：临时用电施工方案一、概况本工程现场临时用电系统，根据JCJ46-88临时用电规范而设计。根据现场临时用电设备负荷统计，安装容量160KVA，计算容量140KVA。（将视在负荷换算到有功负荷，功率因数取0.7后，有功负荷为102KW。）二、用电负荷计算（一）、现场用电设备1、空压机6台（7.5KW）6*7.5=45KW2、砼搅拌机6台(JZC350B型)6*7.0=42KW3、砂浆搅拌机8台(3KW)250L8*3.0=24KW4、插入式振动器8台(JQ221-2)1.1KW8*1.1=8.8KW5、电焊机2台(XD1-185)12KW2*12=24KW6、污水泵4台(4KW)4*4.0=16KW7、潜水泵6台(2.2KW)6*2.2=13.2KW8、镝灯3支(3.5KW)3*3.5=10.5KW9、碘钨灯8支(1.0KW)8*1.0=8.0KW10、其他用电5KW5KW(二)、施工现场用电设备的kx、cos、tg1、空压机kx=0.5cosΦ=0.8tgΦ=0.752、砼搅拌机kx=0.7cosΦ=0.7tgΦ=0.703、砂浆搅拌机kx=0.7cosΦ=0.7tgΦ=0.704、插入式振动器kx=0.65cosΦ=0.65tgΦ=1.175、电焊机kx=0.45cosΦ=0.87tgΦ=0.576、污水泵kx=065cosΦ=0.65tgΦ=1.177、潜水泵kx=0.65cosΦ=0.65tgΦ=1.178、镝灯kx=19、碘钨灯kx=110、其他用电kx=1(三)、有效功率计算1、空压机pj1=pj*kx=45*0.5=22.5kw2、砼搅搅机pj2=pj*kx=42*0.7=29.4kw3、砂浆机pj3=pj*kx=24*0.7=16.8kw4、振动器pj4=pj*kx=8.8*0.65=5.72kw5、电焊机pj5=pj*kx=24*0.45=10.8kw6、污水泵pj6=pj*kx=16*0.65=10.4kw7、潜水泵pj7=pj*kx=13.2*0.65=8.58kw8、镝灯pj8=pj*kx=10.5*1=10.5kw9、碘钨灯pj9=pj9*kx=8*1=8kw10、其它用电pj10=pj10*kx=5*1=5kw以上合计:127.7kw(四)、无效功率荷载计算1、空压机pj1=pj1*tgΦ=22.5*0.75=16.88kw2、砼搅搅机pj2=pj2*tgΦ=29.4*0.7=20.58kw3、砂浆机pj3=pj3*tgΦ=16.8*0.7=11.76kw4、振动器pj4=pj4*tgΦ=5.72*1.17=6.7kw5、电焊机pj5=pj5*tgΦ=10.8*0.57=6.16kw6、污水泵pj6=pj6*tgΦ=10.4*1.17=12.17kw7、潜水泵pj7=pj7*tgΦ=8.58*1.17=10.03kw8、镝灯pj8=pj8*tgΦ=10.5*1.52=15.96kw9、碘钨灯pj9=pj9*tgΦ=8*1.52=12.16kw10、其它用电pj10=pj10*tgΦ=5*1.52=7.6kw以上合计:120kw(五)、总有功计算,取同期系数kp=0.8P=(22.5+29.4+16.8+5.72+10.8+10.4+8.58+10.5+8+5)*0.8=102.16kw(六)、总无功功率计算,取同期系数kq=0.8P=0.8*(16.88+20.58+11.76+6.7+6.16+12.17+10.03+15.96+19.76)=96kw(七)、现在功率Sj=√(p总有功+p总无功)2=√(102.16+96)2=140KVA甲方提供的允许荷载为160KVA，大于140KVA，可以满足现场施工临时用的负荷要求。（八）说明1、按照《建设工程施工现场供用电安全规范》的规定采用专用保护零线的TN-S接零保护，采用三相五线制供电。2、所有机械、工地配电房以及各线路的终端，必须就近重复接地，且与建筑物防雷网地极牢固连接。所有电线、电缆均用街码瓷瓶敷设，电线电缆不得用裸金属线绑扎。水平架设的高度必须符合本地区安全技术规范要求，凡汽车通道的跨越线路无法按高度架设时，应采用钢管埋地敷设，深度应不小于50cm。配电房应配备干粉灭火器不少于3个，单相用电设备的使用应考虑相间平衡。三、用电安全措施1、施工用电设备必须按规定接地接零，并装有二级防漏电保护开关，电工必须持证上岗，并经常进行全部电器设备的安全检查，现场电线线路采用三相五线制，并有保护接零专用线，架空电线净空高6m以上，开关箱安放高1.5m以
