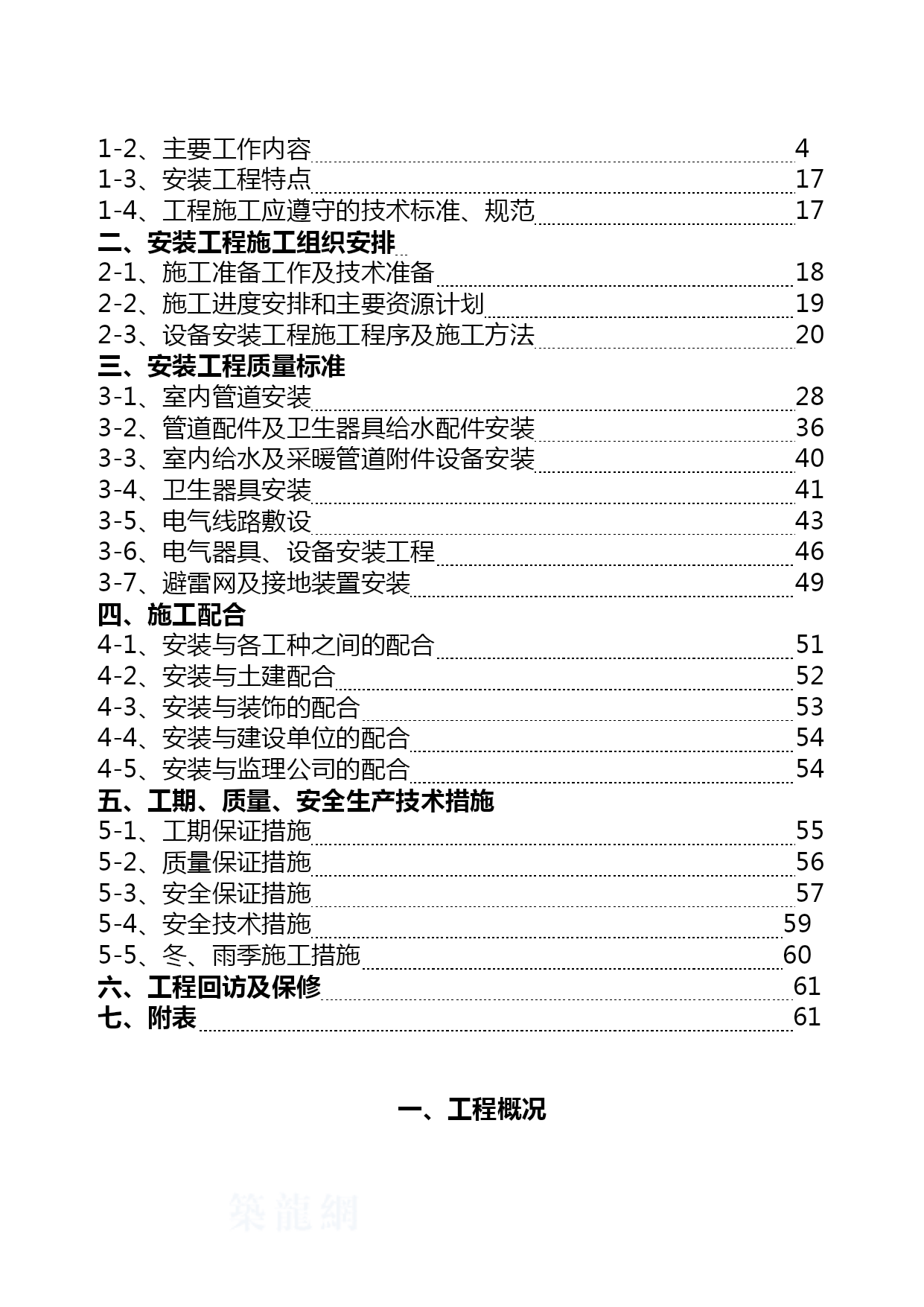

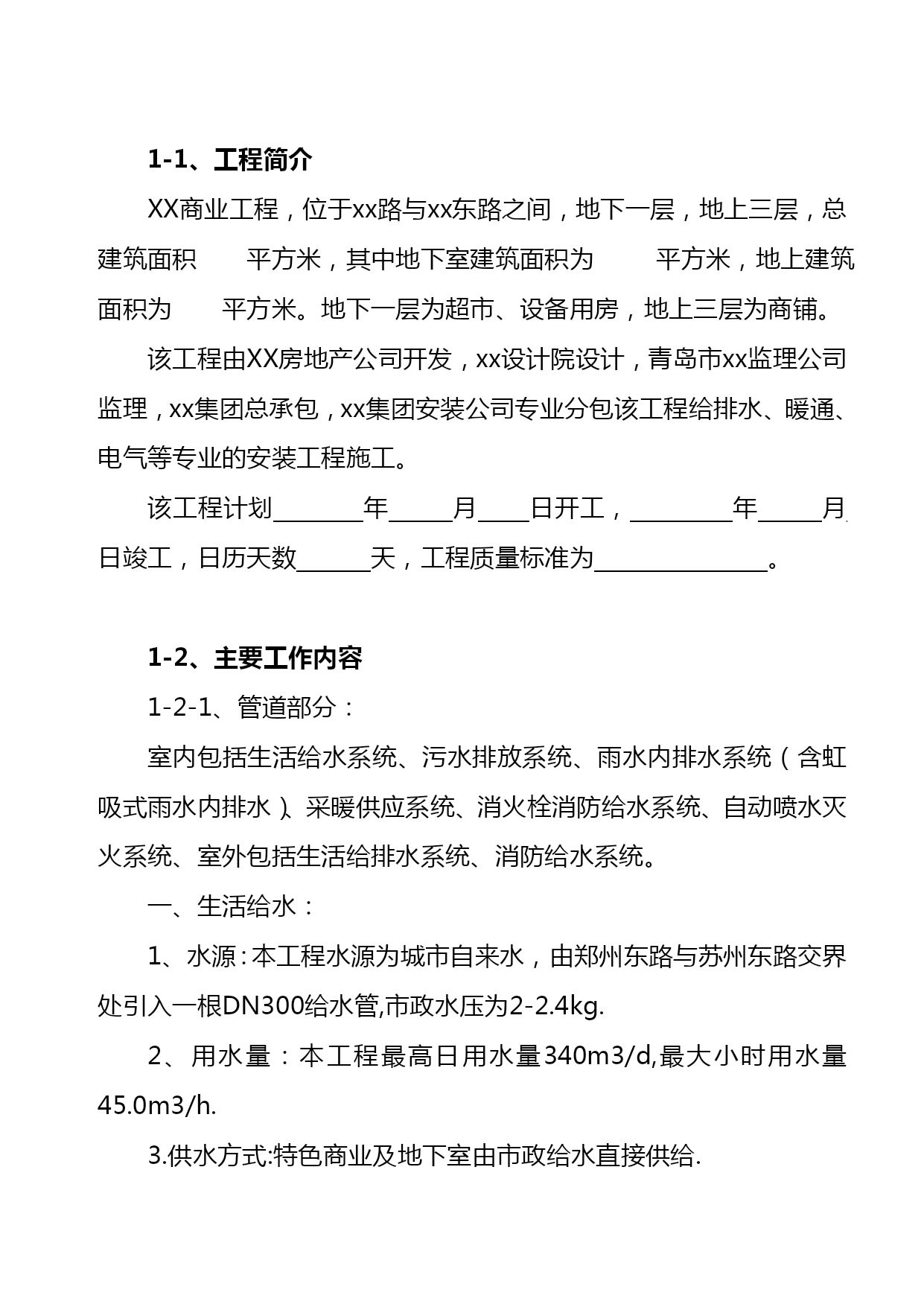

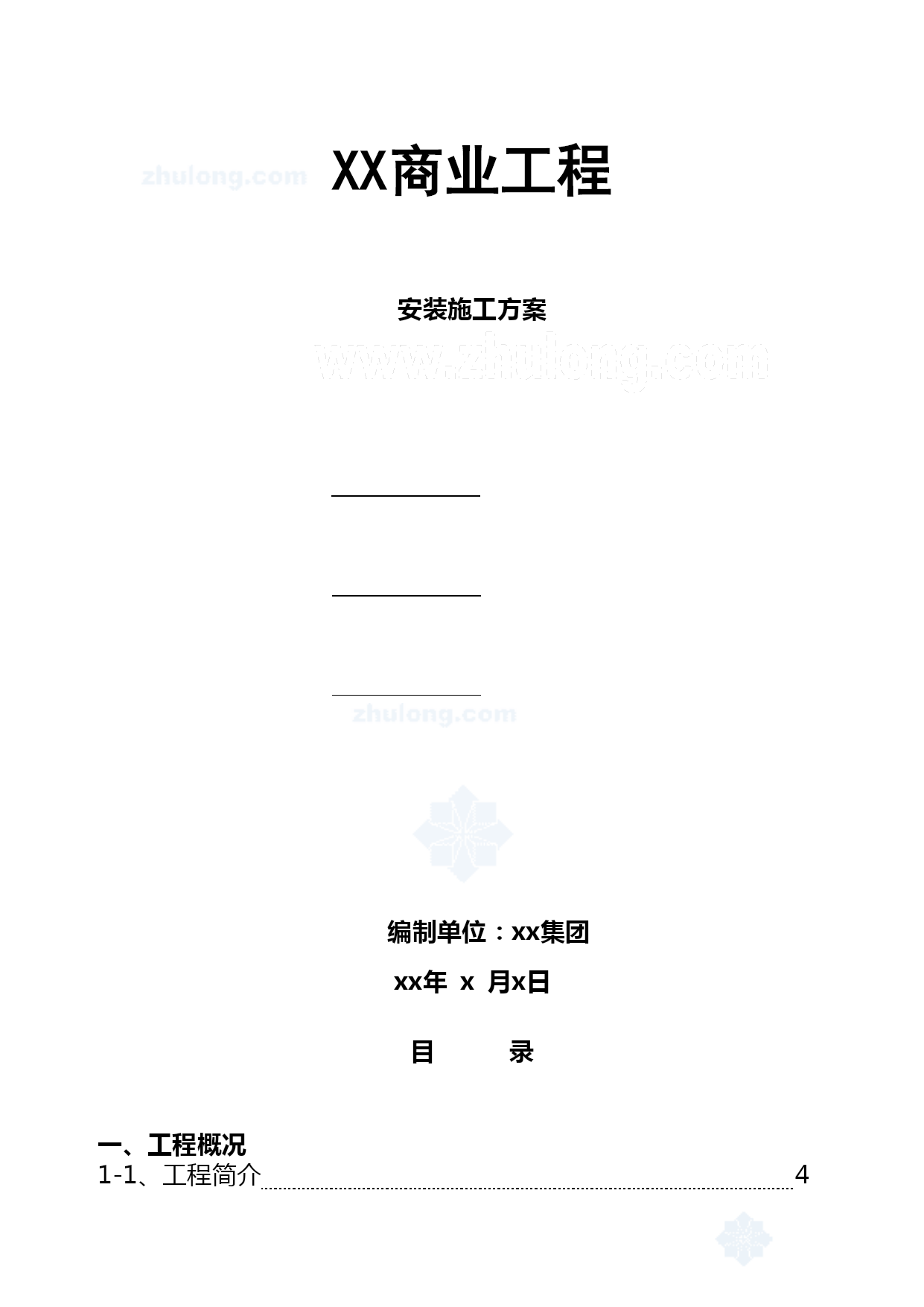

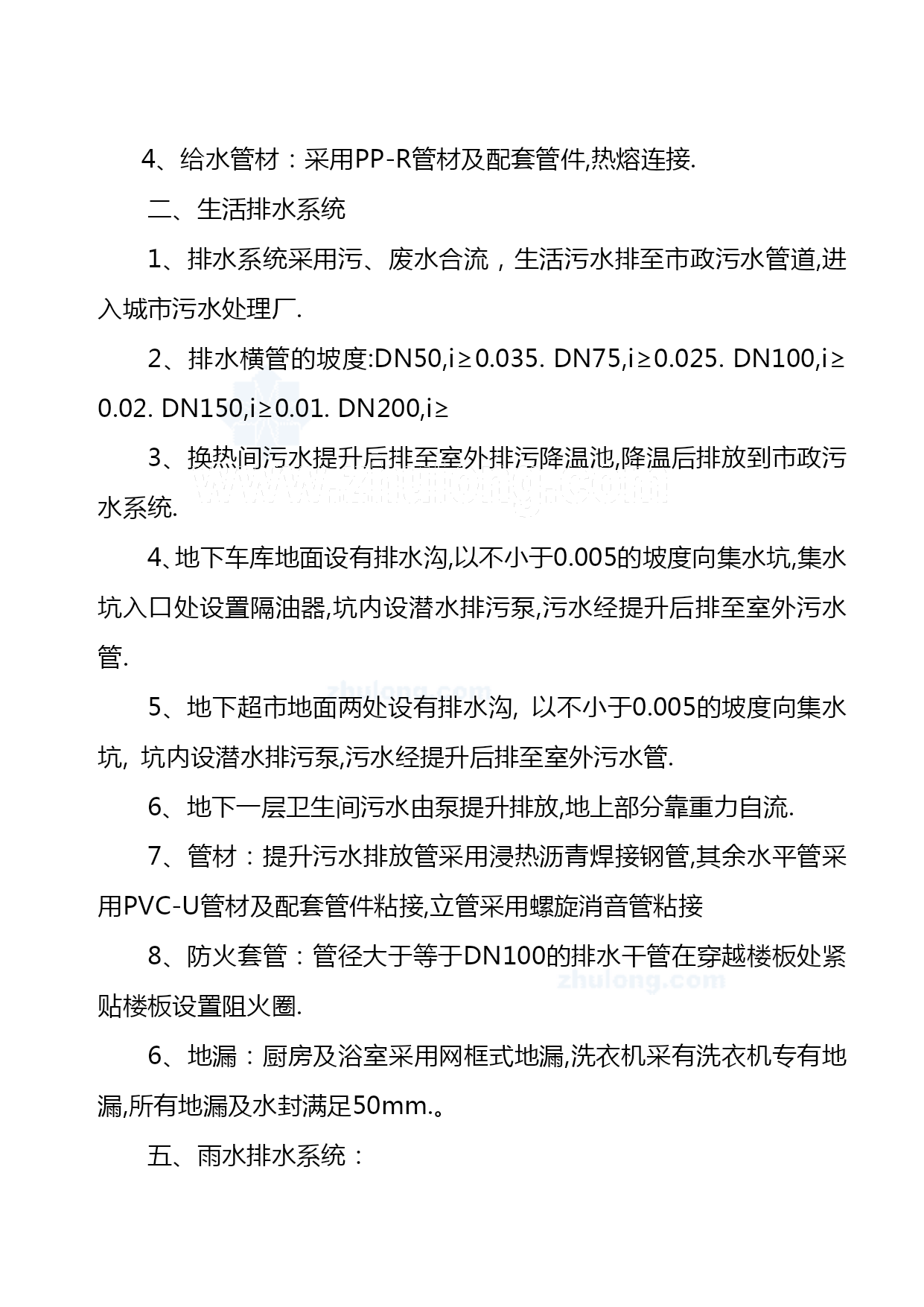

某商业工程水电安装施工方案（完整版）资料(可以直接使用，可编辑优秀版资料，欢迎下载）XX商业工程安装施工方案编制单位：xx集团xx年x月x日目录一、工程概况1-1、工程简介41-2、主要工作内容41-3、安装工程特点171-4、工程施工应遵守的技术标准、规范17二、安装工程施工组织安排2-1、施工准备工作及技术准备182-2、施工进度安排和主要资源计划192-3、设备安装工程施工程序及施工方法20三、安装工程质量标准3-1、室内管道安装283-2、管道配件及卫生器具给水配件安装363-3、室内给水及采暖管道附件设备安装403-4、卫生器具安装413-5、电气线路敷设433-6、电气器具、设备安装工程463-7、避雷网及接地装置安装49四、施工配合4-1、安装与各工种之间的配合514-2、安装与土建配合524-3、安装与装饰的配合534-4、安装与建设单位的配合544-5、安装与监理公司的配合54五、工期、质量、安全生产技术措施5-1、工期保证措施555-2、质量保证措施565-3、安全保证措施575-4、安全技术措施595-5、冬、雨季施工措施60六、工程回访及保修61七、附表61一、工程概况1-1、工程简介XX商业工程，位于xx路与xx东路之间，地下一层，地上三层，总建筑面积平方米，其中地下室建筑面积为平方米，地上建筑面积为平方米。地下一层为超市、设备用房，地上三层为商铺。该工程由XX房地产公司开发，xx设计院设计，青岛市xx监理公司监理，xx集团总承包，xx集团安装公司专业分包该工程给排水、暖通、电气等专业的安装工程施工。该工程计划年月日开工，年月日竣工，日历天数天，工程质量标准为。1-2、主要工作内容1-2-1、管道部分：室内包括生活给水系统、污水排放系统、雨水内排水系统（含虹吸式雨水内排水）、采暖供应系统、消火栓消防给水系统、自动喷水灭火系统、室外包括生活给排水系统、消防给水系统。一、生活给水：1、水源：本工程水源为城市自来水，由郑州东路与苏州东路交界处引入一根DN300给水管,市政水压为2-2.4kg.2、用水量：本工程最高日用水量340m3/d,最大小时用水量45.0m3/h.3.供水方式:特色商业及地下室由市政给水直接供给.4、给水管材：采用PP-R管材及配套管件,热熔连接.二、生活排水系统1、排水系统采用污、废水合流，生活污水排至市政污水管道,进入城市污水处理厂.2、排水横管的坡度:DN50,i≥0.035.DN75,i≥0.025.DN100,i≥0.02.DN150,i≥0.01.DN200,i≥3、换热间污水提升后排至室外排污降温池,降温后排放到市政污水系统.4、地下车库地面设有排水沟,以不小于0.005的坡度向集水坑,集水坑入口处设置隔油器,坑内设潜水排污泵,污水经提升后排至室外污水管.5、地下超市地面两处设有排水沟,以不小于0.005的坡度向集水坑,坑内设潜水排污泵,污水经提升后排至室外污水管.6、地下一层卫生间污水由泵提升排放,地上部分靠重力自流.7、管材：提升污水排放管采用浸热沥青焊接钢管,其余水平管采用PVC-U管材及配套管件粘接,立管采用螺旋消音管粘接8、防火套管：管径大于等于DN100的排水干管在穿越楼板处紧贴楼板设置阻火圈.6、地漏：厨房及浴室采用网框式地漏,洗衣机采有洗衣机专有地漏,所有地漏及水封满足50mm.。五、雨水排水系统：1、屋面雨水经汇集后排入市政雨水管网,雨水管全部为内落水.2、二层大平台部分采用虹吸式雨水内排水系统,3、下沉广场和西侧超市入口处设有排水沟,以不小于0.005的坡度向集水坑,坑内设潜水排污泵,雨水经提升后排至室外雨水管.4、管材：压力雨水排水采用浸热沥青焊接钢管,二层平台采用虹吸式雨水内排水,其余水平管采用PVC-U管材及配套管件粘接,立管采用螺旋消音管粘接.六、室外消防给水系统1、室外消火栓系统由位于地下室泵房内室外消防泵及稳压泵共同供给，2、本工程室外消防用水量30L/S.周围设有7组室外消火栓,间距不超过120米,保护半径不超过150米,室外消火栓管网成环型七、室内消火栓消防给水系统供水方式：室内消火栓系统由地下室消防泵及屋顶水箱共同比供给.系统设有自动巡检功能,保证火灾时任何部位有二股充实水柱到达.消火栓最不利点充实水柱不小于10.0m.室内消火栓给水管道布置成环状，各层消防栓布置均能满足火灾时任何部位有二股充实水柱到达.消火栓箱：室内采用单栓自救式消防卷盘组合型消火栓箱(SG24B65Z-J)箱内设置DN65消火栓一只,QZ19水枪一支,L=25m1.1m.消火栓:本工
