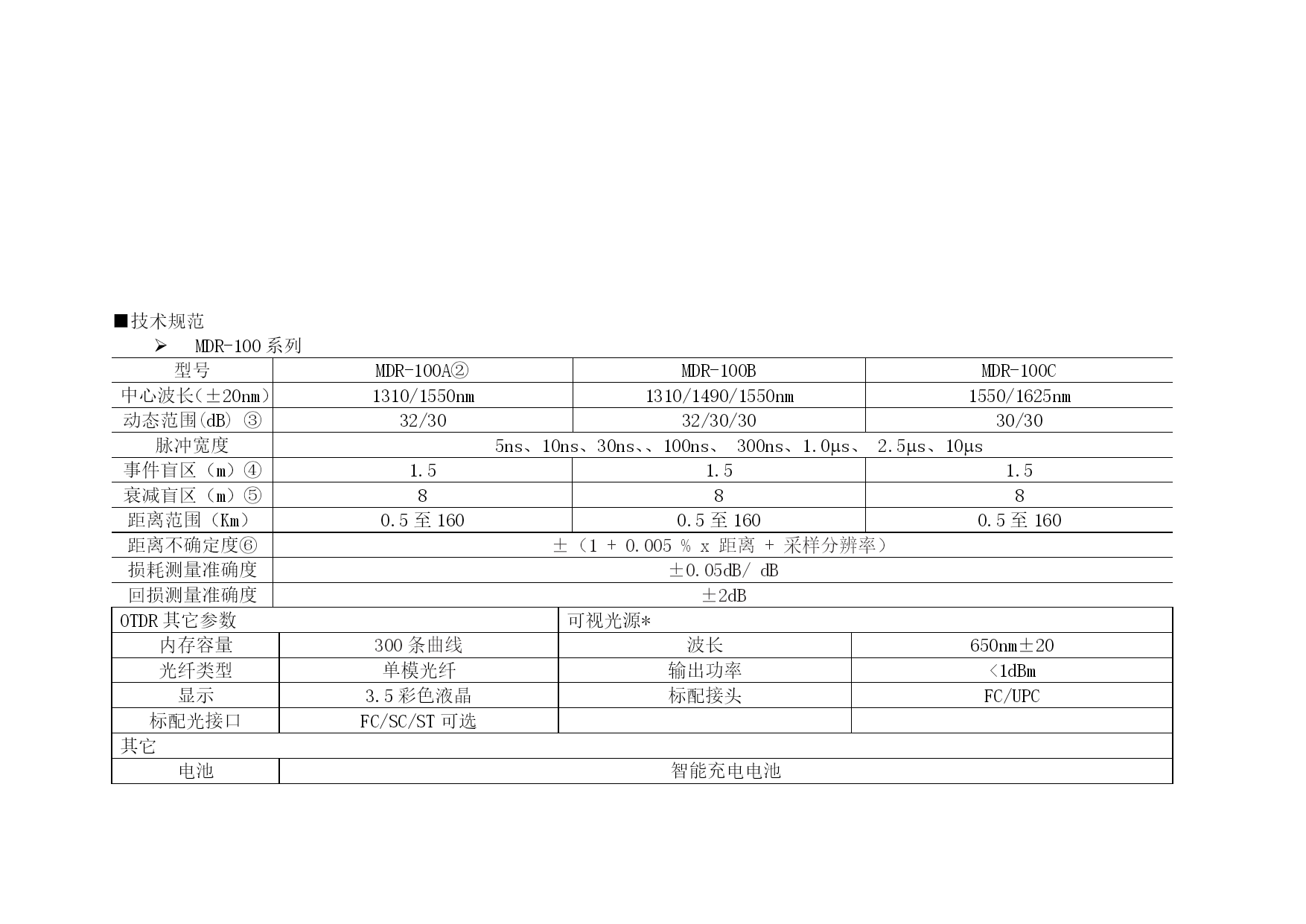

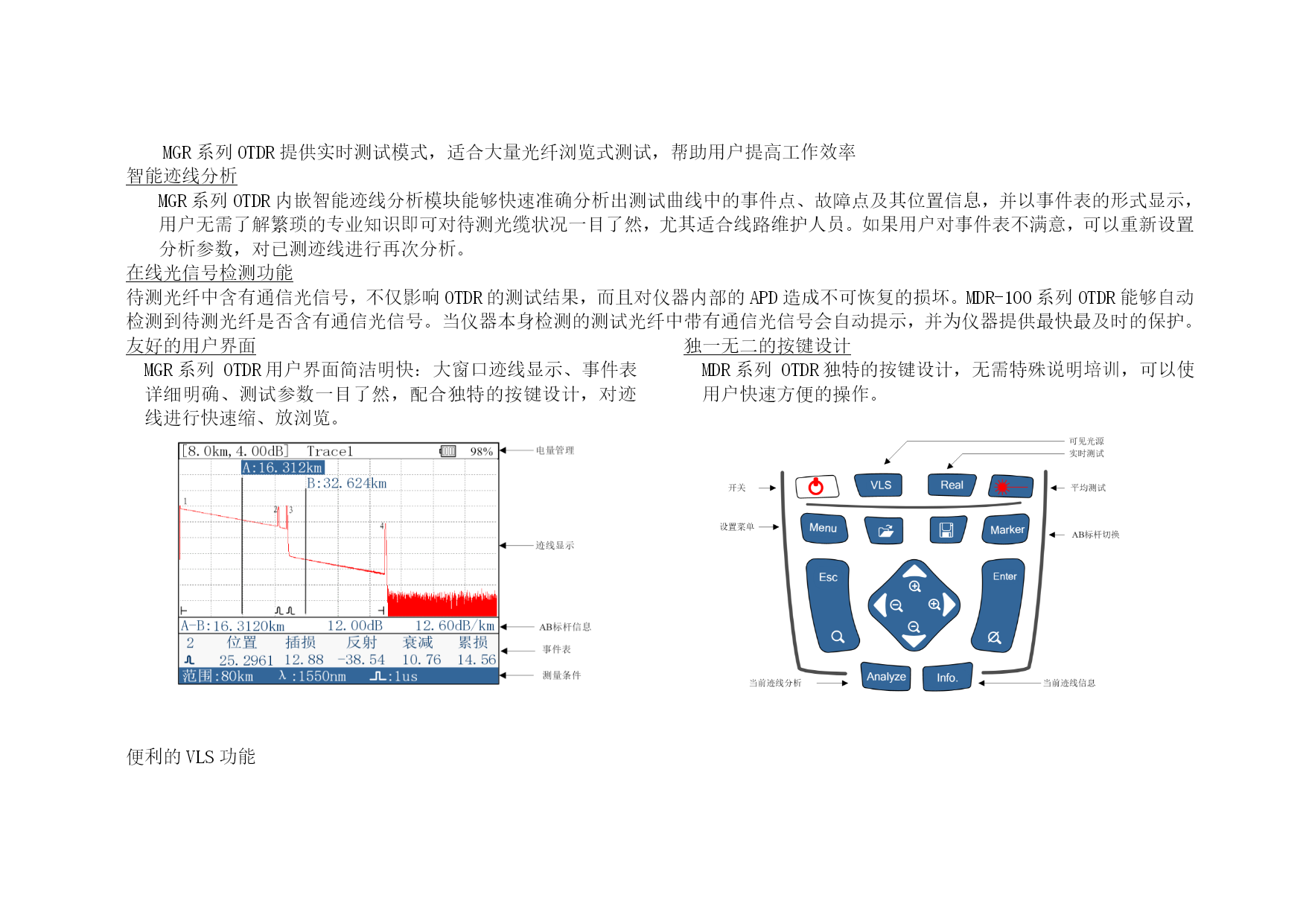

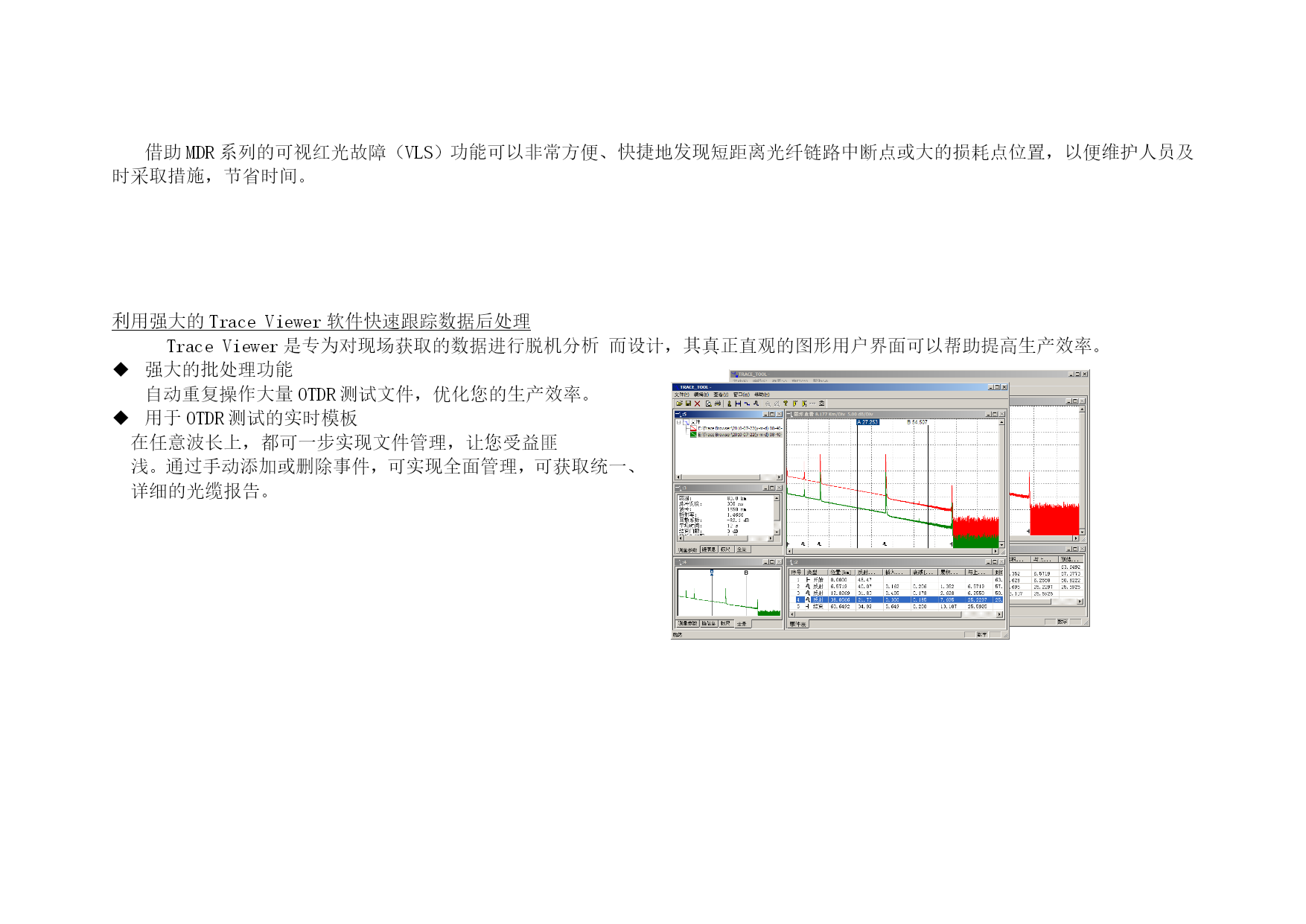

MDR-100系列光时域反射仪（OTDR）--------功能强大便于携带质量、可靠性和经济性的完美组合MDR-100系列手持式OTDR可满足所有中短距离光纤OTDR测试需求，其拥有卓越的事件盲区和一流的动态范围，有三种种型号可供选择，能够更好地满足您的特定OTDR测试需求。与可视故障定位的完美结合，可以保障光纤全程的故障检测。■应用接入网光缆开通与维护局域网开通与维护MDRTX开通与维护有线电视网络开通与维护专用光网络的开通与维护■精准、快捷、易用-功能强大的适合现场应用的光时域反射仪快速测试：开机:独立开发的MDR系列OTDR能实现即开即测，无需等待测量：智能一键操作事件表：智能分析软件按照用户要求罗列光缆故障点，标杆与事件表联动，方便用户迅速定位故障标杆操作:快捷键方便用户快速移动标杆、迹线缩放，聚焦用户关注点实时测试方便、实用MGR系列OTDR提供实时测试模式，适合大量光纤浏览式测试，帮助用户提高工作效率智能迹线分析MGR系列OTDR内嵌智能迹线分析模块能够快速准确分析出测试曲线中的事件点、故障点及其位置信息，并以事件表的形式显示，用户无需了解繁琐的专业知识即可对待测光缆状况一目了然，尤其适合线路维护人员。如果用户对事件表不满意，可以重新设置分析参数，对已测迹线进行再次分析。在线光信号检测功能待测光纤中含有通信光信号，不仅影响OTDR的测试结果，而且对仪器内部的APD造成不可恢复的损坏。MDR-100系列OTDR能够自动检测到待测光纤是否含有通信光信号。当仪器本身检测的测试光纤中带有通信光信号会自动提示，并为仪器提供最快最及时的保护。友好的用户界面MGR系列OTDR用户界面简洁明快：大窗口迹线显示、事件表详细明确、测试参数一目了然，配合独特的按键设计，对迹线进行快速缩、放浏览。独一无二的按键设计MDR系列OTDR独特的按键设计，无需特殊说明培训，可以使用户快速方便的操作。便利的VLS功能借助MDR系列的可视红光故障（VLS）功能可以非常方便、快捷地发现短距离光纤链路中断点或大的损耗点位置，以便维护人员及时采取措施，节省时间。利用强大的TraceViewer软件快速跟踪数据后处理TraceViewer是专为对现场获取的数据进行脱机分析而设计，其真正直观的图形用户界面可以帮助提高生产效率。强大的批处理功能自动重复操作大量OTDR测试文件，优化您的生产效率。用于OTDR测试的实时模板在任意波长上，都可一步实现文件管理，让您受益匪浅。通过手动添加或删除事件，可实现全面管理，可获取统一、详细的光缆报告。■技术规范MDR-100系列型号MDR-100A②MDR-100BMDR-100C中心波长（±20nm）1310/1550nm1310/1490/1550nm1550/1625nm动态范围(dB)③32/3032/30/3030/30脉冲宽度5ns、10ns、30ns、、100ns、300ns、1.0s、2.5s、10s事件盲区（m）④1.51.51.5衰减盲区（m）⑤888距离范围（Km）0.5至1600.5至1600.5至160距离不确定度⑥±（1+0.005%x距离+采样分辨率）损耗测量准确度±0.05dB/dB回损测量准确度±2dBOTDR其它参数可视光源*内存容量300条曲线波长650nm±20光纤类型单模光纤输出功率<1dBm显示3.5彩色液晶标配接头FC/UPC标配光接口FC/SC/ST可选其它电池智能充电电池连续工作时间*>10小时（根据BellcoreTR-NWT-001138）尺寸（长×宽×高）230mm×120mm×60mm重量0.9Kg备注：①除非另行指明，所有规格对于23°C±2°C(73.4°F±3.6°F)温度范围、带FC/PC连接器均有效。②常规配置③SNR=1时最长脉冲和三分钟平均值的典型动态范围。④使用10ns脉冲，单模反射率低于–45dB的典型盲区。⑤使用30ns脉冲，单模反射率低于–45dB的典型盲区。⑥不包括由于光纤折射率引起的不确定度。订货信息：主机：MDR-100光时域反射仪标配：项目名称数量标配附件232接口线1AC/DC电源适配器1产品合格证1用户手册1光盘(内含模拟分析软件)1仪器专用工程包(含背带)1FC光法兰盘2USB接口线1标准模块：MDR-100掌上型光时域反射计可选购的模块如下表订购编号工作波长测试光纤类型动态范围MDR-100-5630(1550nm/1625nm)±20nmSMF(单模)30/30dBMDR-100-3532(1310nm/1550nm)±20nmSMF(单模)32/30dBMDR-100-3432(131
