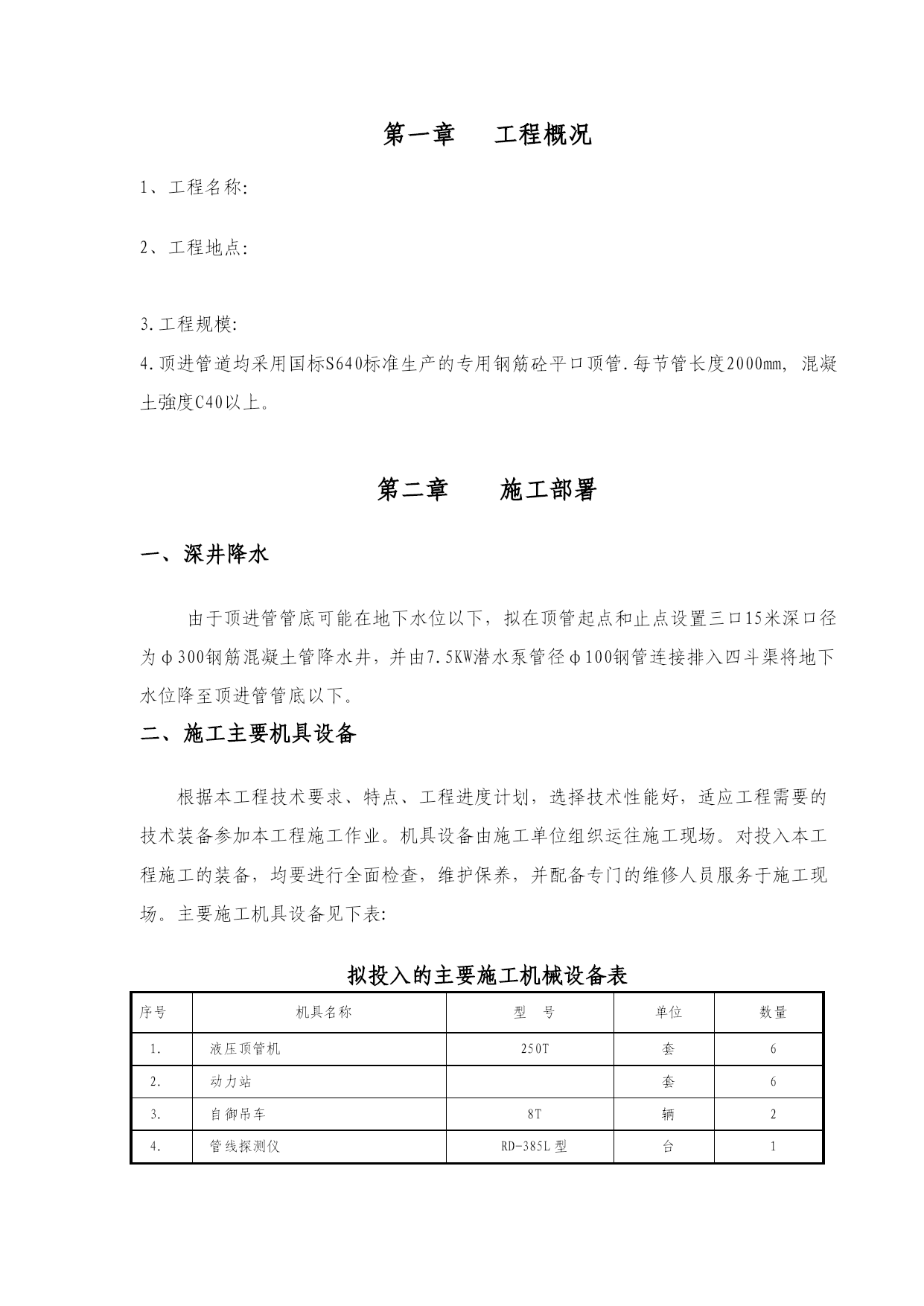

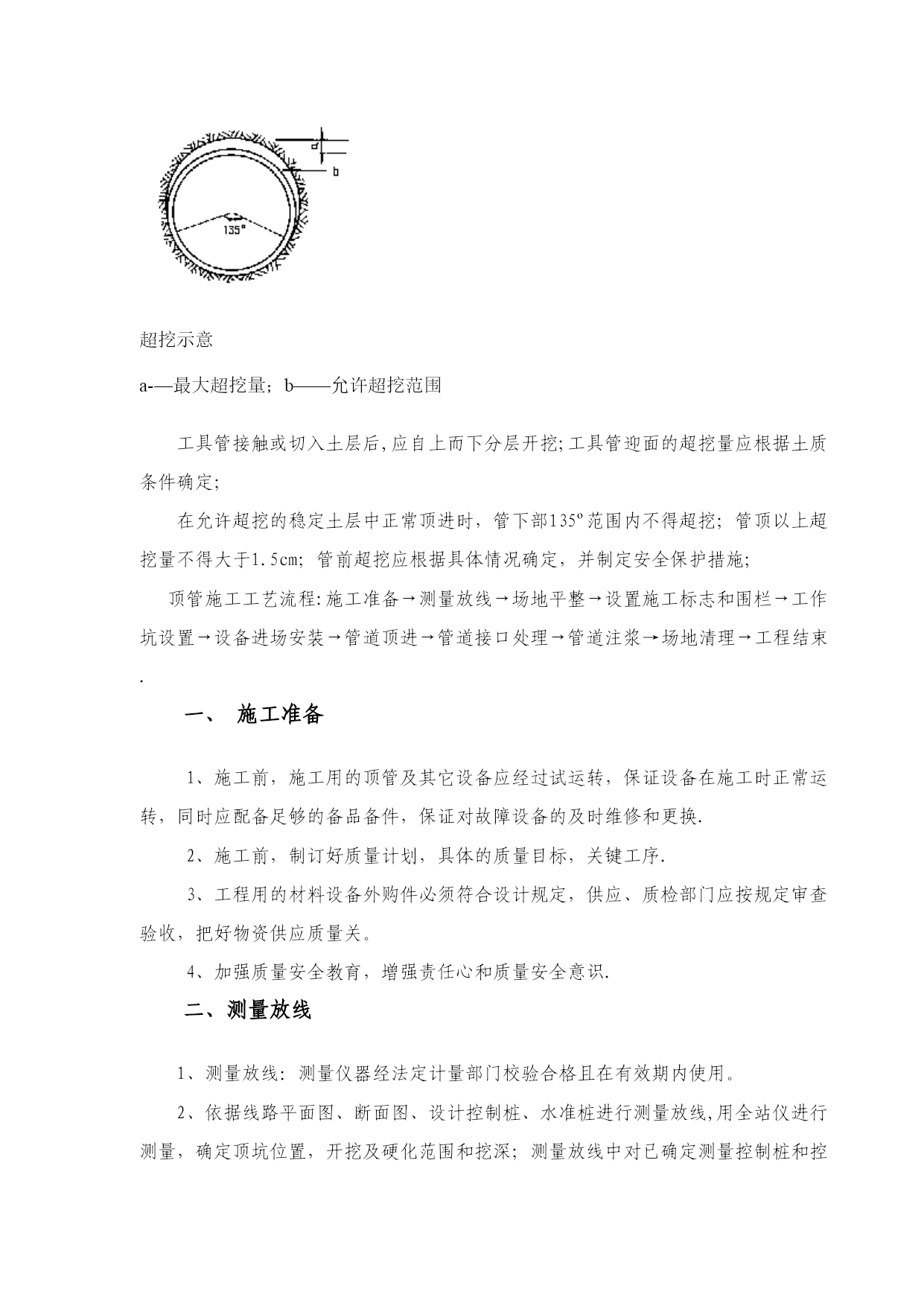

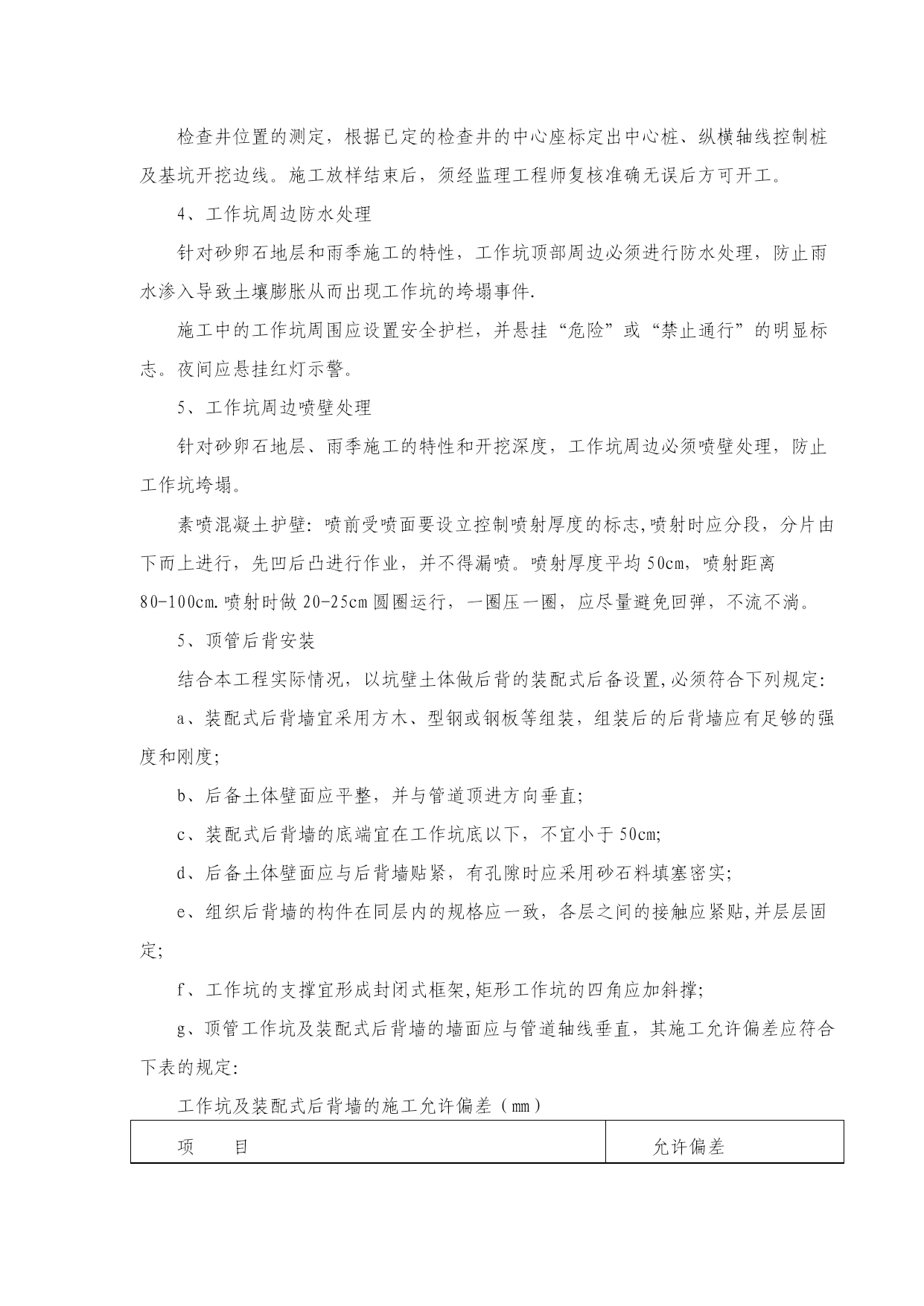

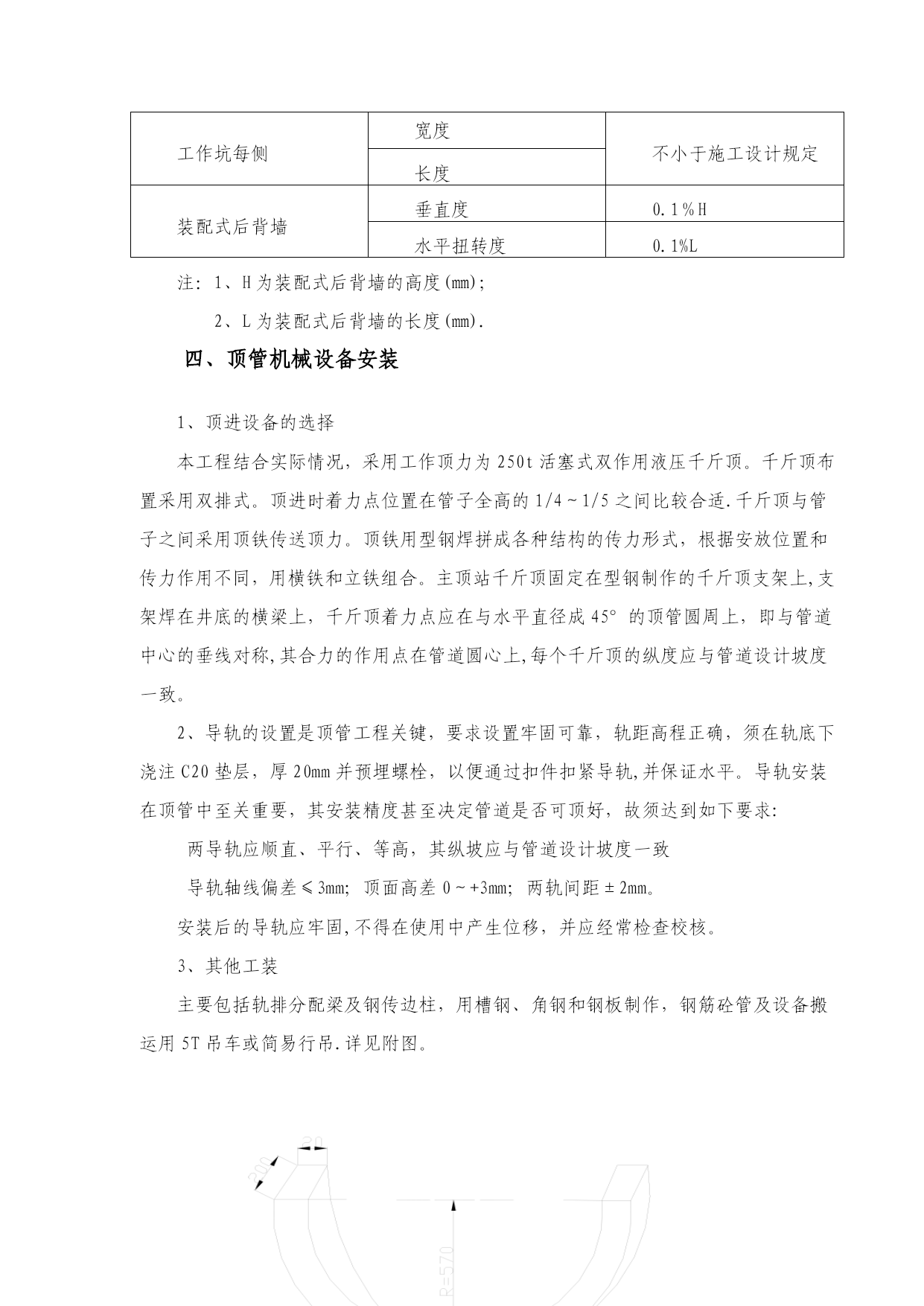

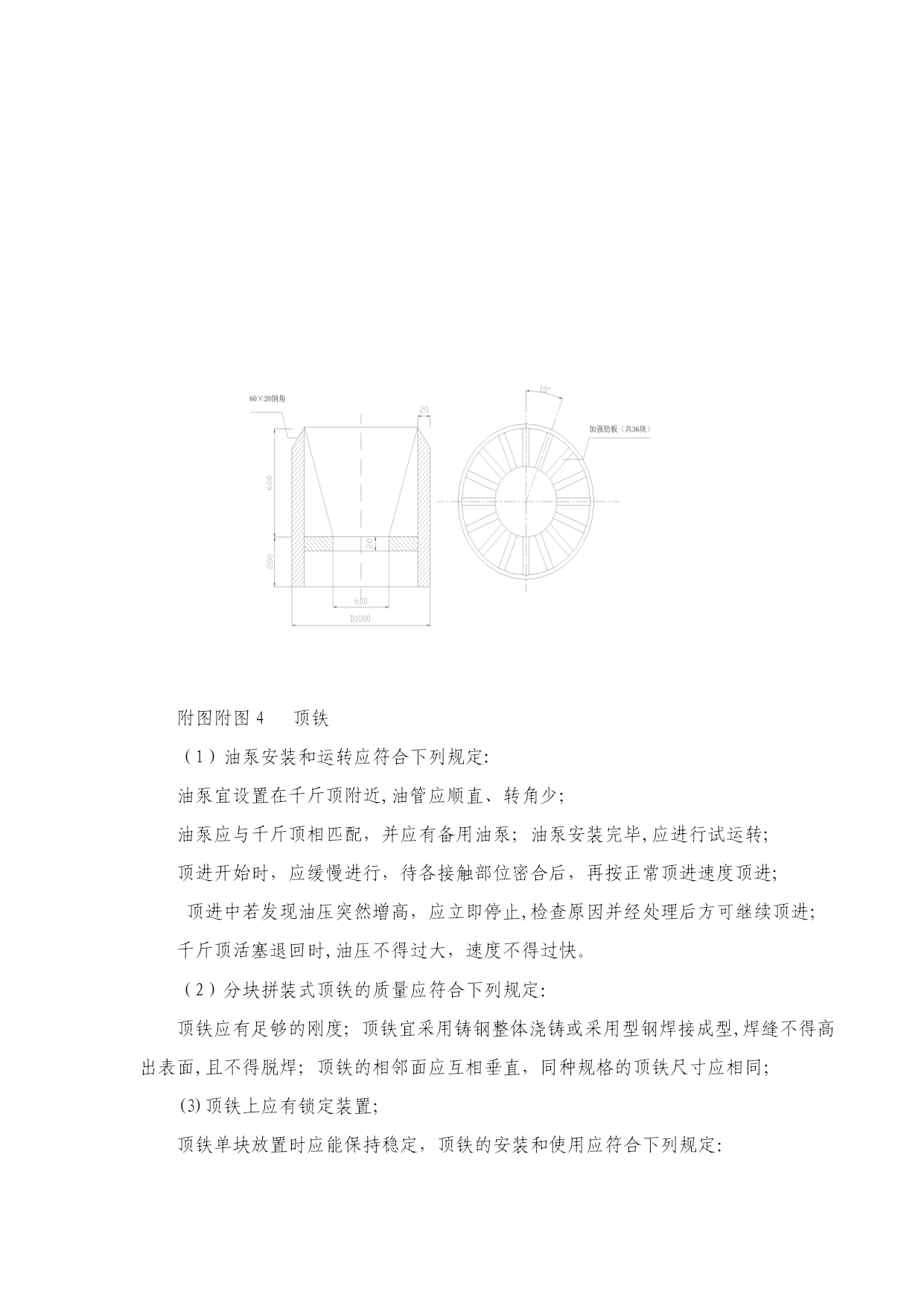

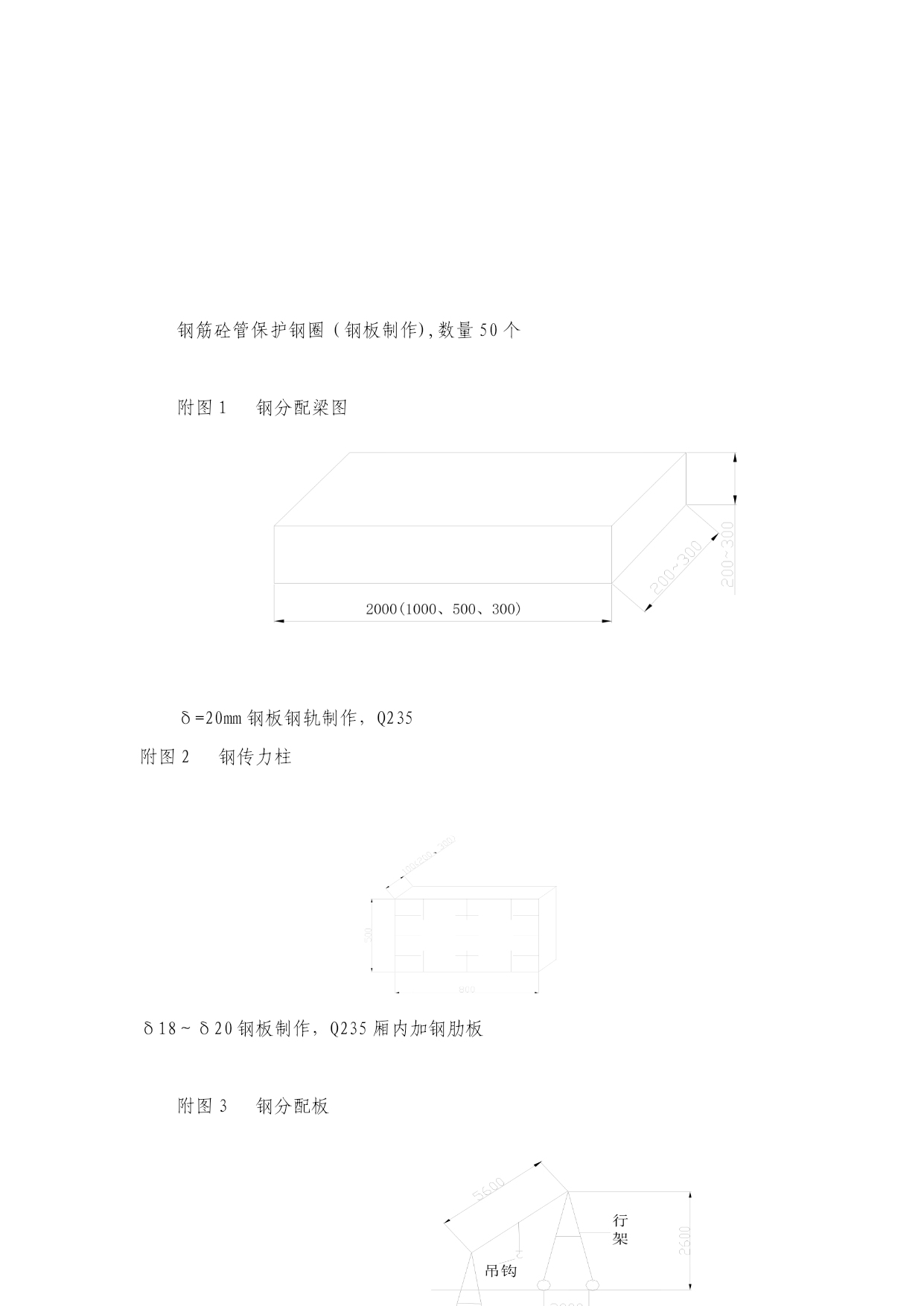

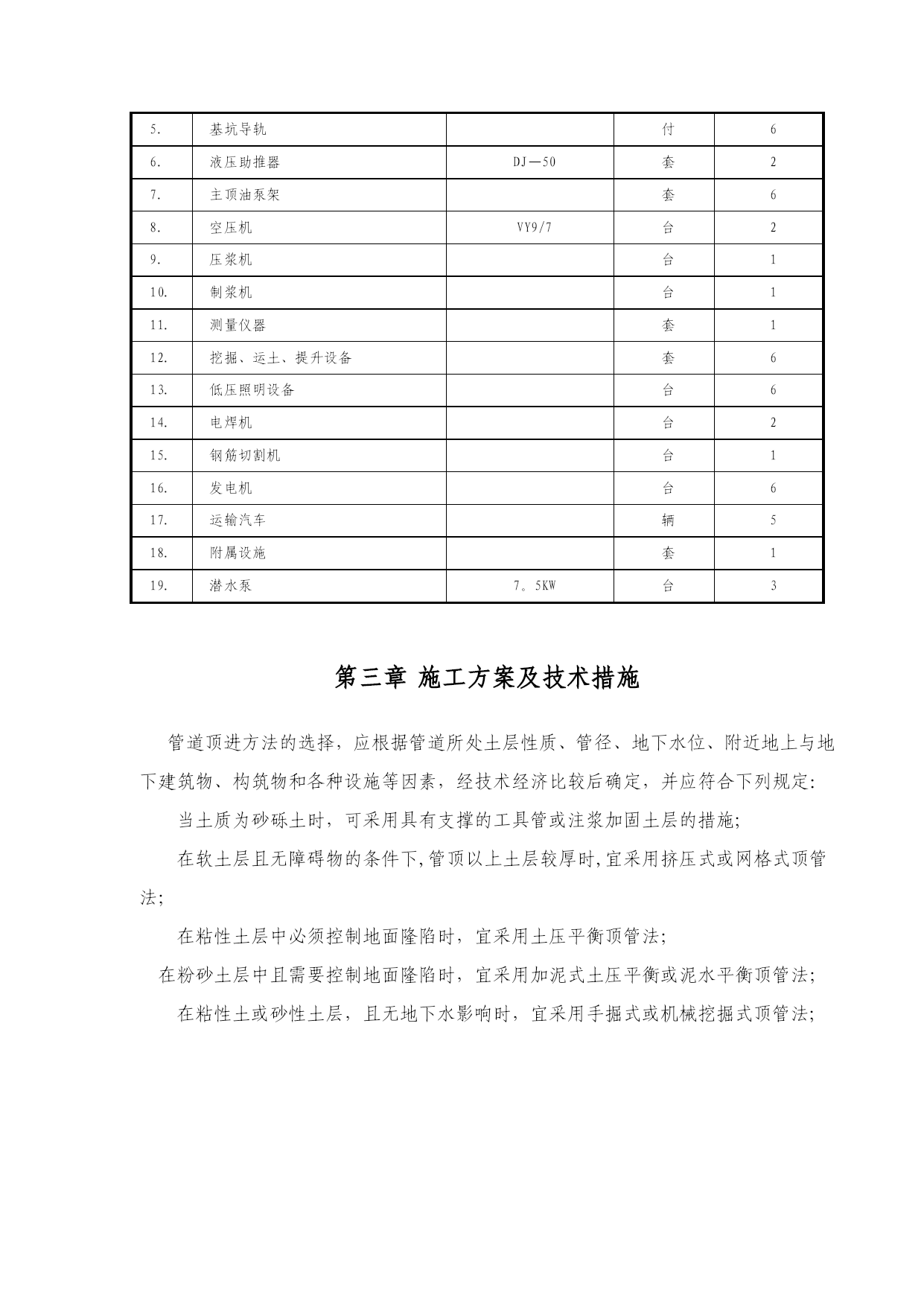

顶管施工方案实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）顶管施工方案第一章工程概况1、工程名称：2、工程地点：3.工程规模:4.顶进管道均采用国标S640标准生产的专用钢筋砼平口顶管.每节管长度2000mm,混凝土強度C40以上。施工部署一、深井降水由于顶进管管底可能在地下水位以下，拟在顶管起点和止点设置三口15米深口径为φ300钢筋混凝土管降水井，并由7.5KW潜水泵管径φ100钢管连接排入四斗渠将地下水位降至顶进管管底以下。二、施工主要机具设备根据本工程技术要求、特点、工程进度计划，选择技术性能好，适应工程需要的技术装备参加本工程施工作业。机具设备由施工单位组织运往施工现场。对投入本工程施工的装备，均要进行全面检查，维护保养，并配备专门的维修人员服务于施工现场。主要施工机具设备见下表:拟投入的主要施工机械设备表序号机具名称型号单位数量液压顶管机250T套6动力站套6自御吊车8T辆2管线探测仪RD-385L型台1基坑导轨付6液压助推器DJ—50套2主顶油泵架套6空压机VY9/7台2压浆机台1制浆机台1测量仪器套1挖掘、运土、提升设备套6低压照明设备台6电焊机台2钢筋切割机台1发电机台6运输汽车辆5附属设施套1潜水泵7。5KW台3施工方案及技术措施管道顶进方法的选择，应根据管道所处土层性质、管径、地下水位、附近地上与地下建筑物、构筑物和各种设施等因素，经技术经济比较后确定，并应符合下列规定：当土质为砂砾土时，可采用具有支撑的工具管或注浆加固土层的措施;在软土层且无障碍物的条件下,管顶以上土层较厚时,宜采用挤压式或网格式顶管法；在粘性土层中必须控制地面隆陷时，宜采用土压平衡顶管法；在粉砂土层中且需要控制地面隆陷时，宜采用加泥式土压平衡或泥水平衡顶管法；在粘性土或砂性土层，且无地下水影响时，宜采用手掘式或机械挖掘式顶管法;超挖示意a-—最大超挖量；b——允许超挖范围工具管接触或切入土层后,应自上而下分层开挖;工具管迎面的超挖量应根据土质条件确定；在允许超挖的稳定土层中正常顶进时，管下部135º范围内不得超挖；管顶以上超挖量不得大于1.5cm；管前超挖应根据具体情况确定，并制定安全保护措施;顶管施工工艺流程:施工准备→测量放线→场地平整→设置施工标志和围栏→工作坑设置→设备进场安装→管道顶进→管道接口处理→管道注浆→场地清理→工程结束.一、施工准备1、施工前，施工用的顶管及其它设备应经过试运转，保证设备在施工时正常运转，同时应配备足够的备品备件，保证对故障设备的及时维修和更换.2、施工前，制订好质量计划，具体的质量目标，关键工序.3、工程用的材料设备外购件必须符合设计规定，供应、质检部门应按规定审查验收，把好物资供应质量关。4、加强质量安全教育，增强责任心和质量安全意识.二、测量放线1、测量放线：测量仪器经法定计量部门校验合格且在有效期内使用。2、依据线路平面图、断面图、设计控制桩、水准桩进行测量放线,用全站仪进行测量，确定顶坑位置，开挖及硬化范围和挖深；测量放线中对已确定测量控制桩和控制高程点全过程保护。3、根据管道穿越中心线，测量放出顶机锚固箱纵横线的正确位置.三、工作坑施工1、工作坑位置的选择工作坑位置以检查井的位置来确定。2、工作坑尺寸的设计由于工作坑与检查井位置一致，故工作坑尺寸的设计应由检查井的设计要求及顶管操作技术要求综合决定。当检查井的施工尺寸与顶管工作坑的操作尺寸不一致，则应取其中较大的尺寸（工作坑尺寸5米×6米）.基底采用300厚C15混凝土垫层。a、工作坑底部的宽度计算公式B=D+2b+2c式中：B-—工作坑宽度；D——顶进管节的外径尺寸；b——工作坑内安好管节后两侧的工作空间,本工程采用每侧1。5m；c——护壁厚度，本工程采用50mm.b、工作坑底的长度：L=L1+L2+L3+L4+L5式中：L——工作坑底部开挖长度L1——管节长度取2mL2—-顶镐机长度取1。1mL3——出土工作长度，取1.3m；L4--后背墙的厚度，取0.8m；L5—-已顶进的管节留在导轨上的最小长度，取0。3m。c、工作坑顶部的尺寸工作坑顶部的开挖的尺寸则按钢筋砼井的外模尺寸和放坡系数而定,其深度由设计高程和基础底板的厚度决定.3、基坑测量放样检查井位置的测定，根据已定的检查井的中心座标定出中心桩、纵横轴线控制桩及基坑开挖边线。施工放样结束后，须经监理工程师复核准确无误后方可开工。4、工作坑周边防水处理针对砂卵石地层和雨季施工的特性，工作坑顶部周边必须进行防水处理，防止雨水渗入导致土壤膨胀从而出现工作坑的垮塌事件.施工中的工作坑周围应设置安全护栏，并悬挂“危险”或“禁止通行”的明显标志。夜间应悬挂红灯示
