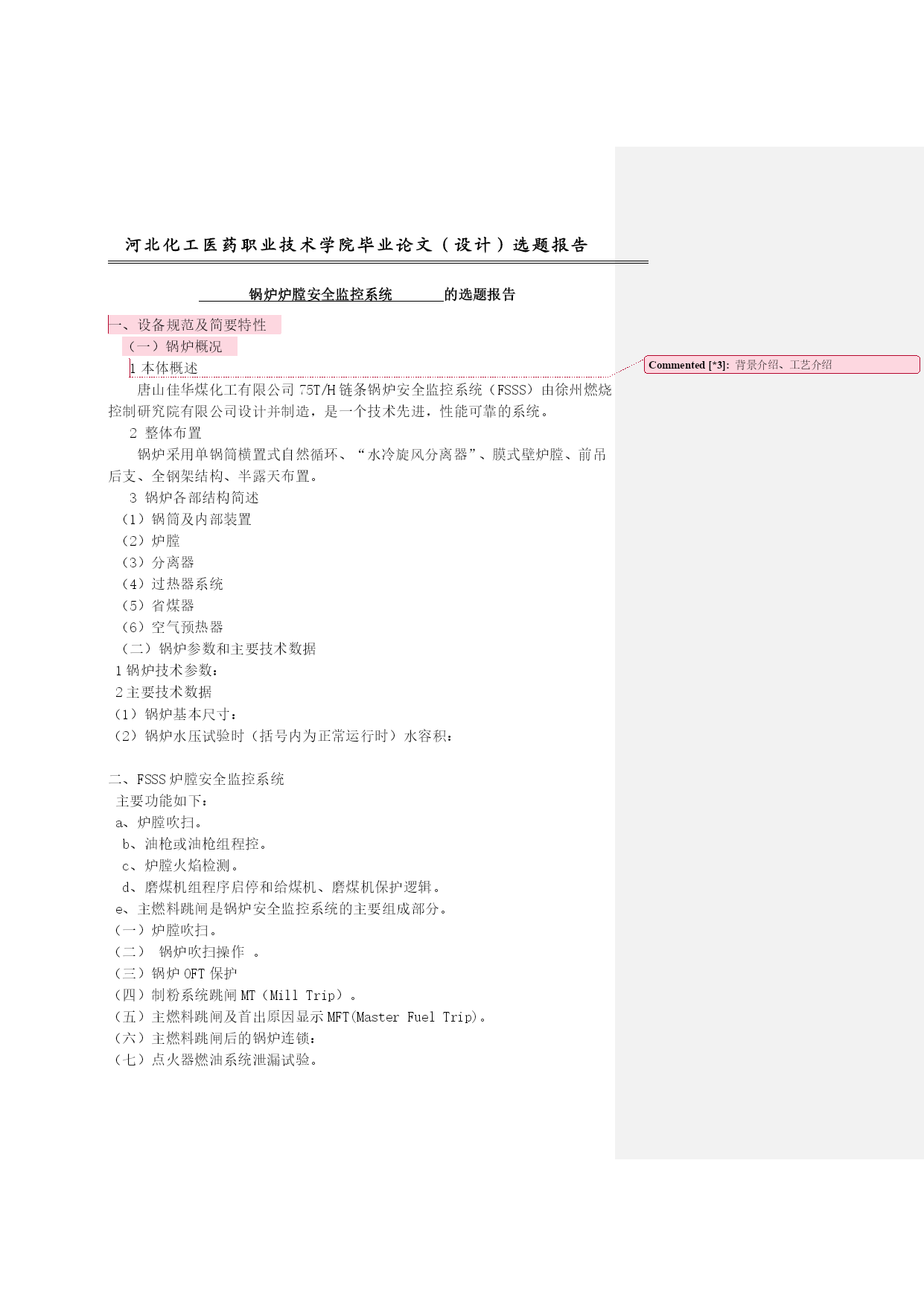

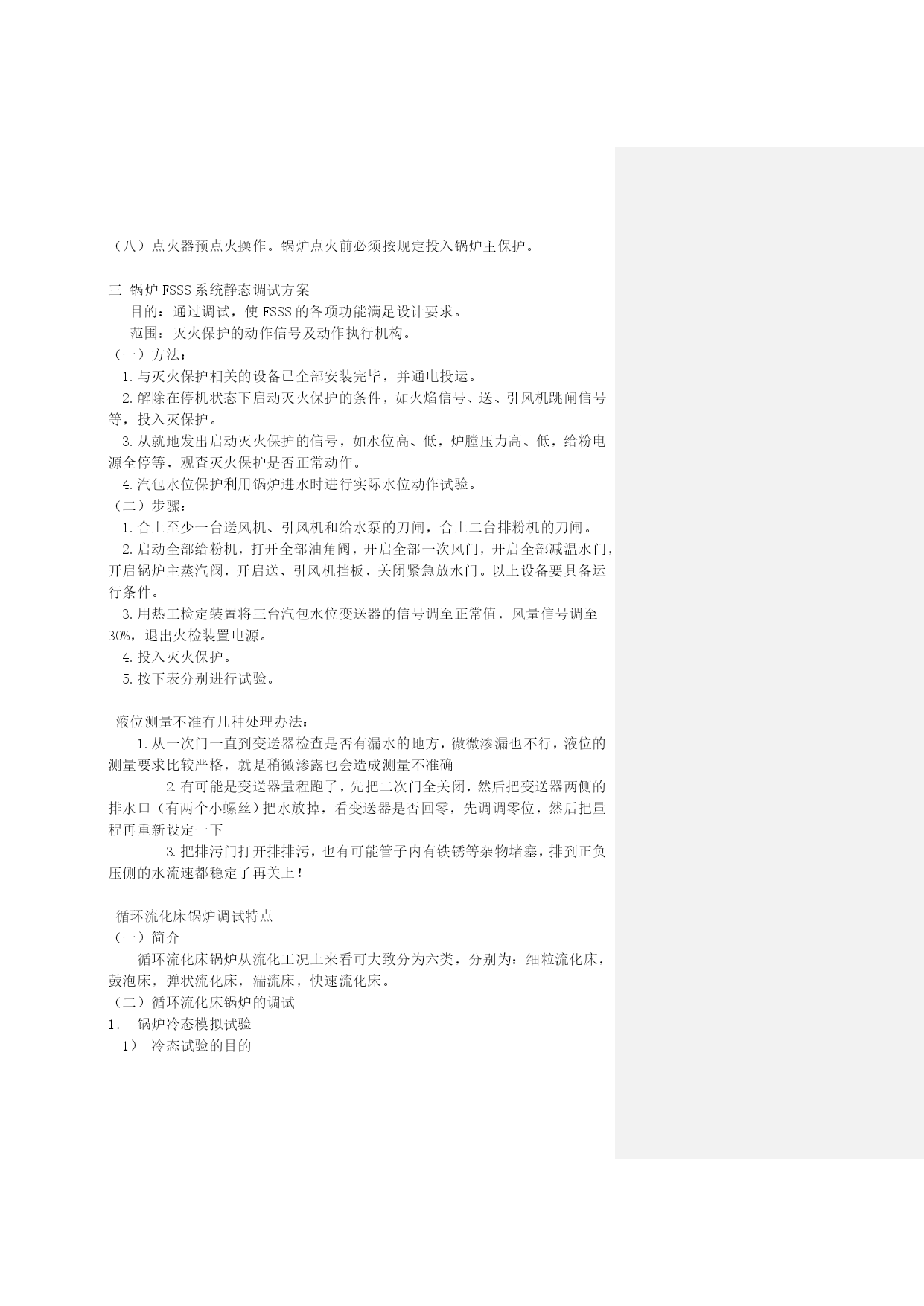

PAGE河北化工医药职业技术学院毕业论文（设计）选题报告注意封皮格式，日期自拟论文（设计）题目*************姓名葛****学号04专业班级影像30702自己的班级1指导教师2009年5月17日河北化工医药职业技术学院毕业论文（设计）选题报告锅炉炉膛安全监控系统的选题报告一、设备规范及简要特性（一）锅炉概况背景介绍、工艺介绍1本体概述唐山佳华煤化工有限公司75T/H链条锅炉安全监控系统（FSSS）由徐州燃烧控制研究院有限公司设计并制造，是一个技术先进，性能可靠的系统。2整体布置锅炉采用单锅筒横置式自然循环、“水冷旋风分离器”、膜式壁炉膛、前吊后支、全钢架结构、半露天布置。3锅炉各部结构简述（1）锅筒及内部装置（2）炉膛（3）分离器（4）过热器系统（5）省煤器（6）空气预热器（二）锅炉参数和主要技术数据1锅炉技术参数：2主要技术数据（1）锅炉基本尺寸：（2）锅炉水压试验时（括号内为正常运行时）水容积：二、FSSS炉膛安全监控系统主要功能如下：a、炉膛吹扫。b、油枪或油枪组程控。c、炉膛火焰检测。d、磨煤机组程序启停和给煤机、磨煤机保护逻辑。e、主燃料跳闸是锅炉安全监控系统的主要组成部分。（一）炉膛吹扫。（二）锅炉吹扫操作。（三）锅炉OFT保护（四）制粉系统跳闸MT（MillTrip）。（五）主燃料跳闸及首出原因显示MFT(MasterFuelTrip)。（六）主燃料跳闸后的锅炉连锁：（七）点火器燃油系统泄漏试验。（八）点火器预点火操作。锅炉点火前必须按规定投入锅炉主保护。三锅炉FSSS系统静态调试方案目的：通过调试，使FSSS的各项功能满足设计要求。范围：灭火保护的动作信号及动作执行机构。（一）方法：1.与灭火保护相关的设备已全部安装完毕，并通电投运。2.解除在停机状态下启动灭火保护的条件，如火焰信号、送、引风机跳闸信号等，投入灭保护。3.从就地发出启动灭火保护的信号，如水位高、低，炉膛压力高、低，给粉电源全停等，观查灭火保护是否正常动作。4.汽包水位保护利用锅炉进水时进行实际水位动作试验。（二）步骤：1.合上至少一台送风机、引风机和给水泵的刀闸，合上二台排粉机的刀闸。2.启动全部给粉机，打开全部油角阀，开启全部一次风门，开启全部减温水门，开启锅炉主蒸汽阀，开启送、引风机挡板，关闭紧急放水门。以上设备要具备运行条件。3.用热工检定装置将三台汽包水位变送器的信号调至正常值，风量信号调至30%，退出火检装置电源。4.投入灭火保护。5.按下表分别进行试验。液位测量不准有几种处理办法：1.从一次门一直到变送器检查是否有漏水的地方，微微渗漏也不行，液位的测量要求比较严格，就是稍微渗露也会造成测量不准确2.有可能是变送器量程跑了，先把二次门全关闭，然后把变送器两侧的排水口（有两个小螺丝）把水放掉，看变送器是否回零，先调调零位，然后把量程再重新设定一下3.把排污门打开排排污，也有可能管子内有铁锈等杂物堵塞，排到正负压侧的水流速都稳定了再关上！循环流化床锅炉调试特点（一）简介循环流化床锅炉从流化工况上来看可大致分为六类，分别为：细粒流化床，鼓泡床，弹状流化床，湍流床，快速流化床。（二）循环流化床锅炉的调试1．锅炉冷态模拟试验1）冷态试验的目的2）冷态试验的内容3）冷态试验应具备的条件和要求4）冷态试验方法及程序2．流化床锅炉首次点火启动锅炉点火分床上点火和床下点火两种。1）采用床下油点火的方式。2）采用床上点火多用木碳点火。3）点火启动时应注意事项3．锅炉运行中的监视与调整1）运行中床温的监视2）流化床温升高或床温降低引起原因和控制方法4．二次风的投入和调整二次风的原则5.运行中最低运行风量的控制6.返料器的控制7．锅炉出力的调整8．锅炉压火和再启动计划表列出日期表时间计划完成任务3月1日——3月23日毕业论文的选题报告3月24日——4月16日毕业论文的中期报告4月17日——5月17日顶岗实习报告4月1日——5月30日完成毕业论文6月2日——6月6日毕业答辩参考文献：参考文献必须有1）侯志林著《过程控制与自动化仪表》机械工业出版社19982）孙优贤《锅炉设备的自动调节》化学工业出版社19823）车得福、刘银河编著供热锅炉及其系统节能机械工业出版社2008-5-14）曹子栋《锅炉测试技术》西安交通大学出版社2001-4-20
