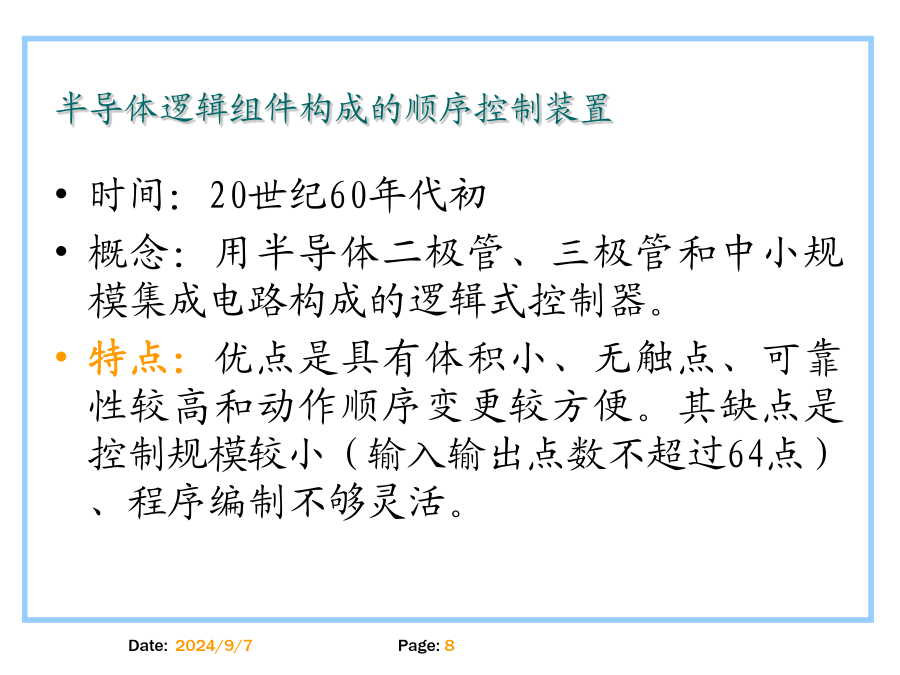

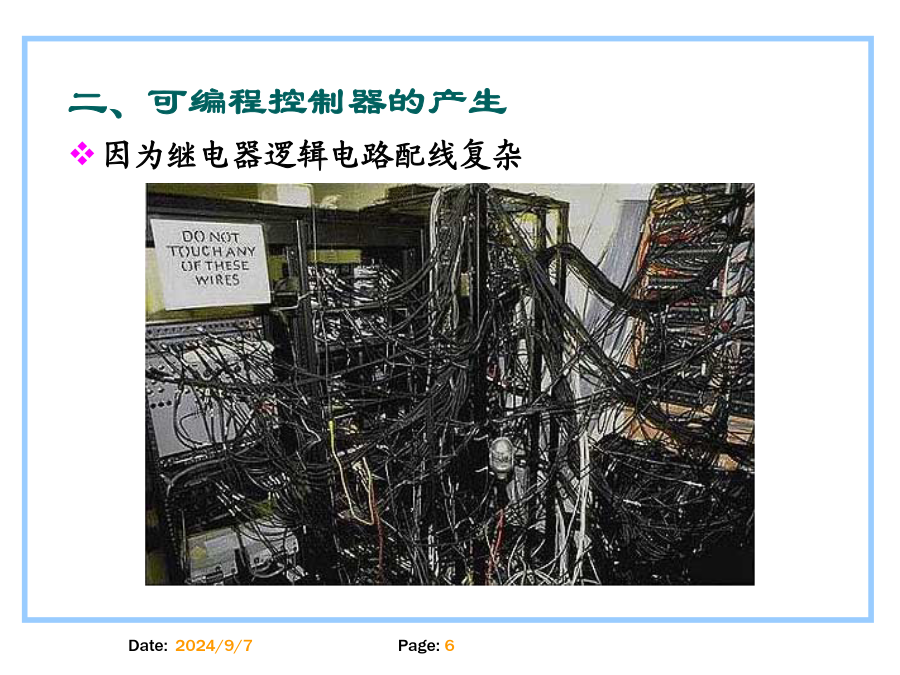

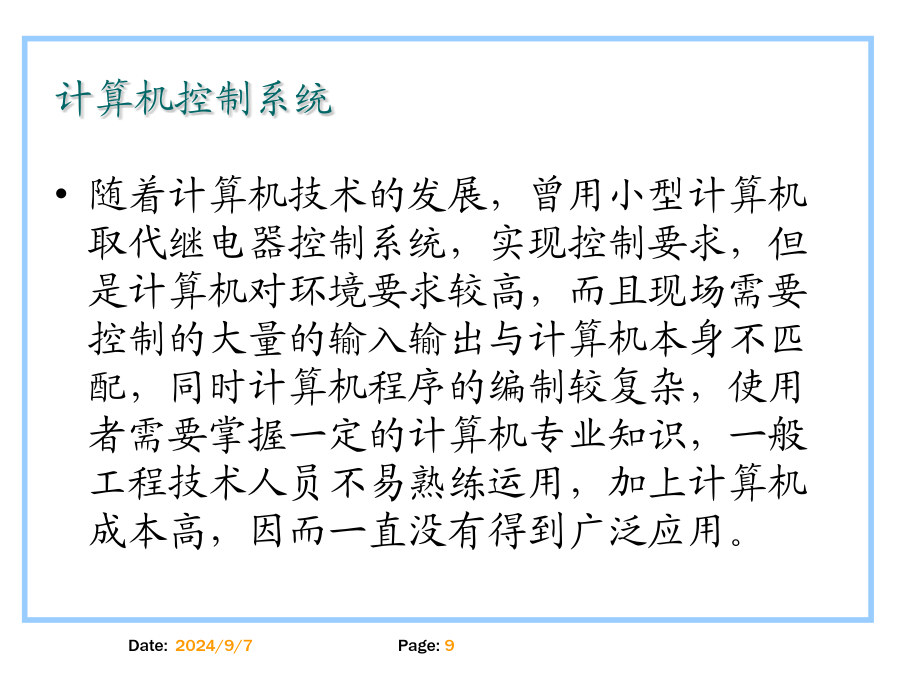

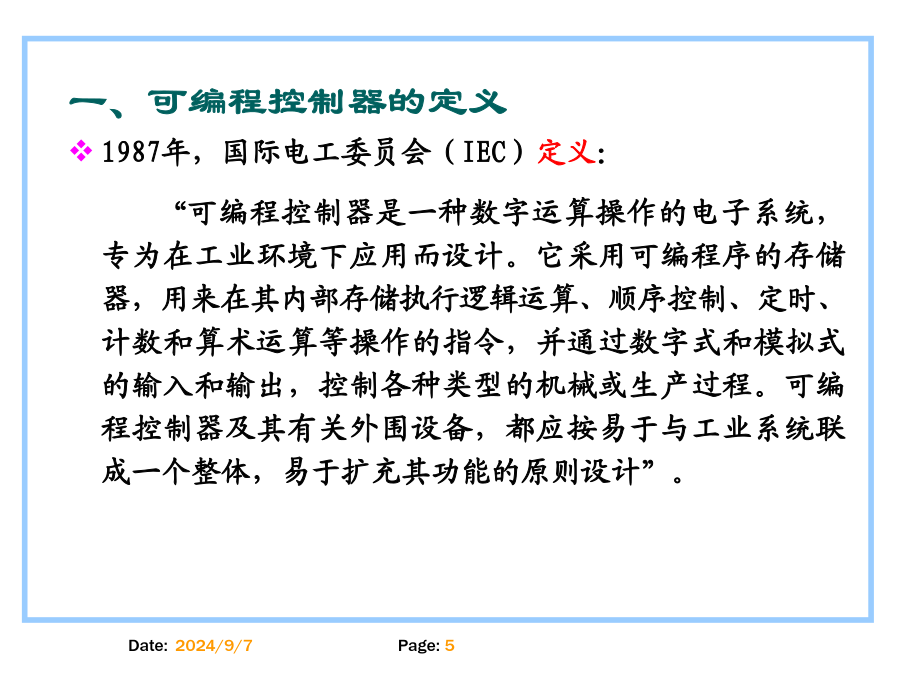

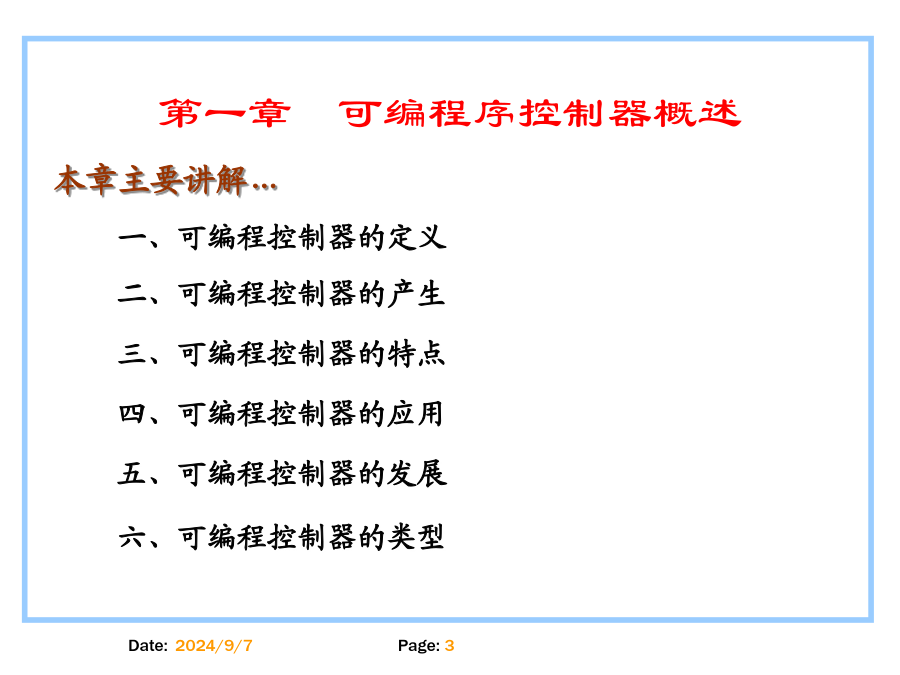

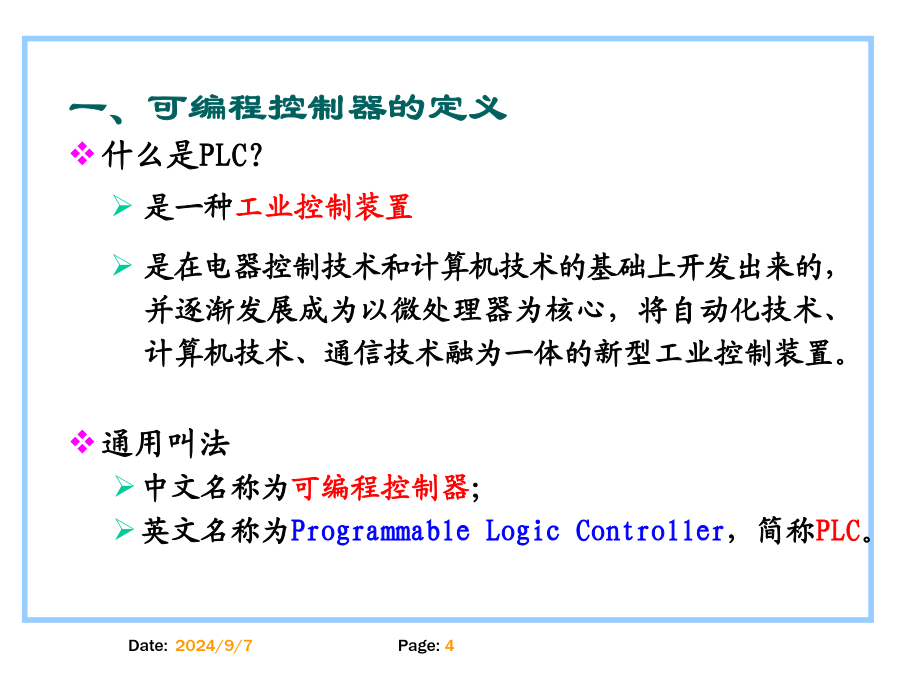

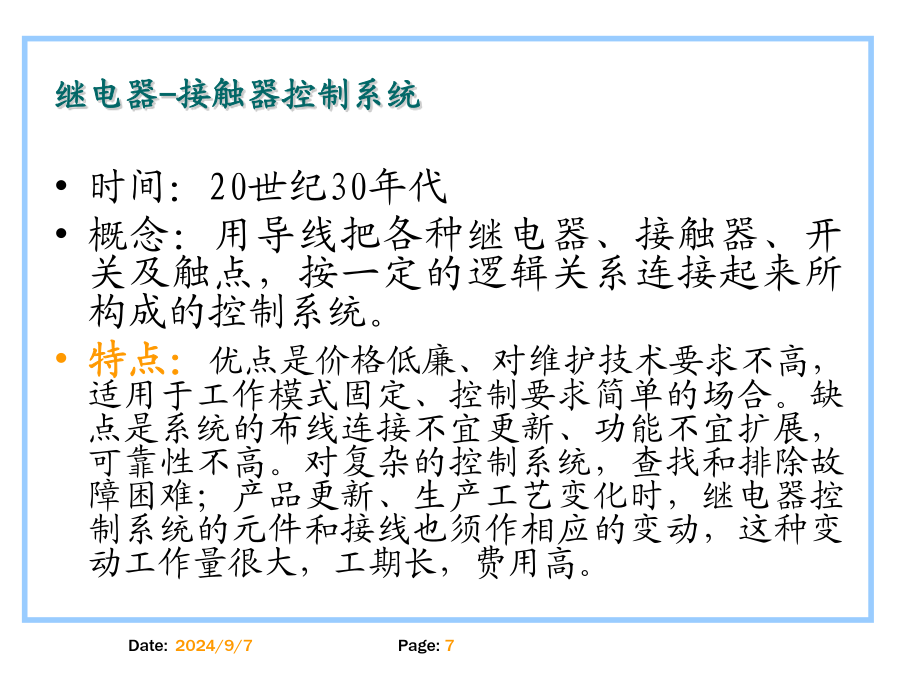

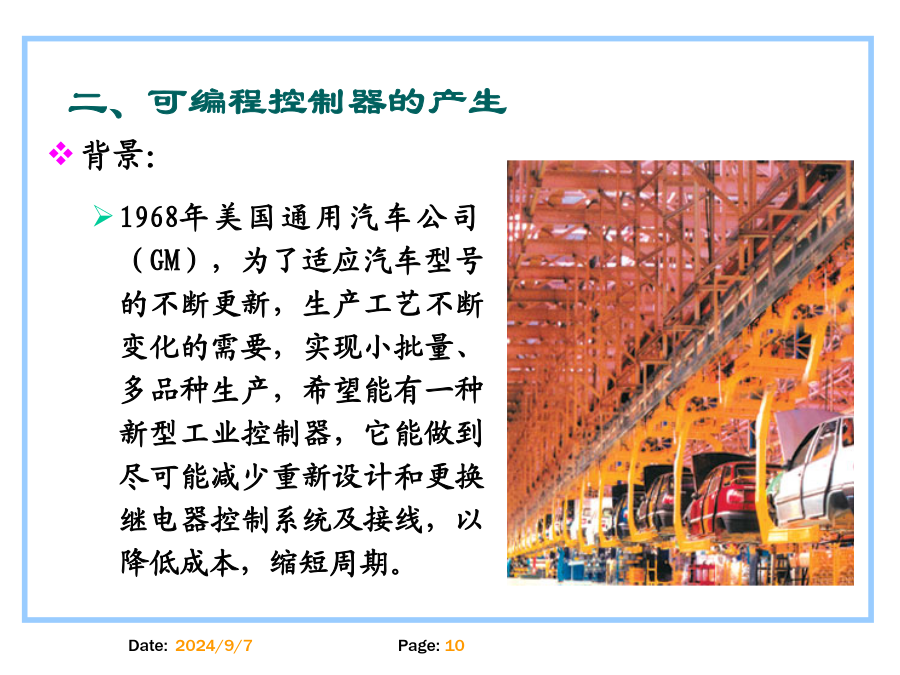

可编程控制器原理与应用第一章可编程序控制器概述什么是PLC？一、可编程控制器的定义二、可编程控制器的产生继电器-接触器控制系统半导体逻辑组件构成的顺序控制装置计算机控制系统二、可编程控制器的产生1968年，GM公司提出十项设计标准：编程简单，可在现场修改程序；维护方便，采用插件式结构；可靠性高于继电器控制柜；体积小于继电器控制柜；成本可与继电器控制柜竞争；可将数据直接送入计算机；可直接使用115V交流输入电压；输出采用115V交流电压，能直接驱动电磁阀、交流接触器等；通用性强，扩展方便;能存储程序，存储器容量可以扩展到4KB。19201954ThefollowingphotosweretakenattheGMTruckandCoachDivisionplant19541968丰田今天1969年，美国数字设备公司（DEC）研制第一台可编程控制器，并应用于工业现场。DECPLC名字的变迁三、可编程控制器的特点四、可编程控制器的应用领域四、可编程控制器的应用领域四、可编程控制器的应用领域四、可编程控制器的应用领域四、可编程控制器的应用领域四、可编程控制器的应用领域四、可编程控制器的应用领域四、可编程控制器的应用领域四、可编程控制器的应用领域四、可编程控制器的应用领域五、可编程控制器的发展阶段五、可编程控制器的发展阶段五、可编程控制器的发展阶段五、可编程控制器的发展阶段五、可编程控制器的发展阶段五、可编程控制器的发展阶段五、可编程控制器的发展阶段六、可编程控制器的发展方向向小型化和大型化两个方向发展小型PLC由整体结构向小型模块化结构发展，使配置更加灵活，为了市场需要已开发了各种简易、经济的超小型微型PLC，最小配置的I/O点数为8～16点，以适应单机及小型自动控制的需要。大型化是指大中型PLC向大容量、智能化和网络化发展，使之能与计算机组成集成控制系统，对大规模、复杂系统进行综合性的自动控制。现已有I/O点数达14336点的超大型PLC，其使用32位微处理器，多CPU并行工作和大容量存储器，功能强。大力开发智能模块，提高工业控制技术的集成水平为满足各种控制系统的要求，不断开发出许多功能模块，如高速计数模块、温度控制模块、远程I/O模块、通信和人机接口模块等。提出全集成自动化（TotallyIntegratedAutomation）。TIA开放性，加强联网与通信能力各种协议、标准趋向公开跟上计算机技术的发展PLC的联网与通信有两类：①PLC之间联网通信，各PLC生产厂家都有自己的专有联网手段；②PLC与计算机之间的联网通信。为了加强联网与和通信能力，PLC生产厂家也在协商制订通用的通信标准，以构成更大的网络系统。增强外部故障的检测与处理能力据统计资料表明：在PLC控制系统的故障中，CPU占5%，I/O接口占15%，输入设备占45%，输出设备占30%，线路占5%。前二项共20%故障属于PLC的内部故障，它可通过PLC本身的软、硬件实现检测、处理。而其余80%的故障属于PLC的外部故障。PLC生产厂家都致力于研制、发展用于检测外部故障的专用智能模块，进一步提高系统的可靠性。编程语言多样化在PLC系统结构不断发展的同时，PLC的编程语言也越来越丰富，功能也不断提高。除了大多数PLC使用的梯形图、语句表语言外，为了适应各种控制要求，出现了面向顺序控制的步进编程语言、面向过程控制的流程图语言、与计算机兼容的高级语言（BASIC、C语言等）等。多种编程语言并存、互补与发展是PLC进步的一种趋势。仿真软件开发缩短调试工期。加快相应速度。远程服务以网络为平台，推进专家服务。技术支持按I/O点数分小型PLCI/O点数为256点以下的为小型PLC（其中I/O点数小于64点的为超小型或微型PLC）中型PLCI/O点数为256点以上、2048点以下的为中型PLC大型PLCI/O点数为2048以上的为大型PLC（其中I/O点数超过8192点的为超大型PLC）按结构形式分整体式PLC将电源、CPU、I/O接口等部件都集中装在一个机箱内，具有结构紧凑、体积小、价格低等特点。按功能分低档PLC具有逻辑运算、定时、计数、移位以及自诊断、监控等基本功能，还可有少量模拟量输入／输出、算术运算、数据传送和比较、通信等功能。中档PLC具有低档PLC功能外，增加模拟量输入/输出、算术运算、数据传送和比较、数制转换、远程I/O、子程序、通信联网等功能。有些还增设中断、PID控制等功能。高档PLC具有中档机功能外，增加带符号算术运算、矩阵运算、位逻辑运算、平方根运算及其它特殊功能函数运算、制表及表格传送等。高档PLC机具有更强的通信联网功能。本章主要介绍了可编程控制器的定义、可编程控制器产生的背景、可编程控
