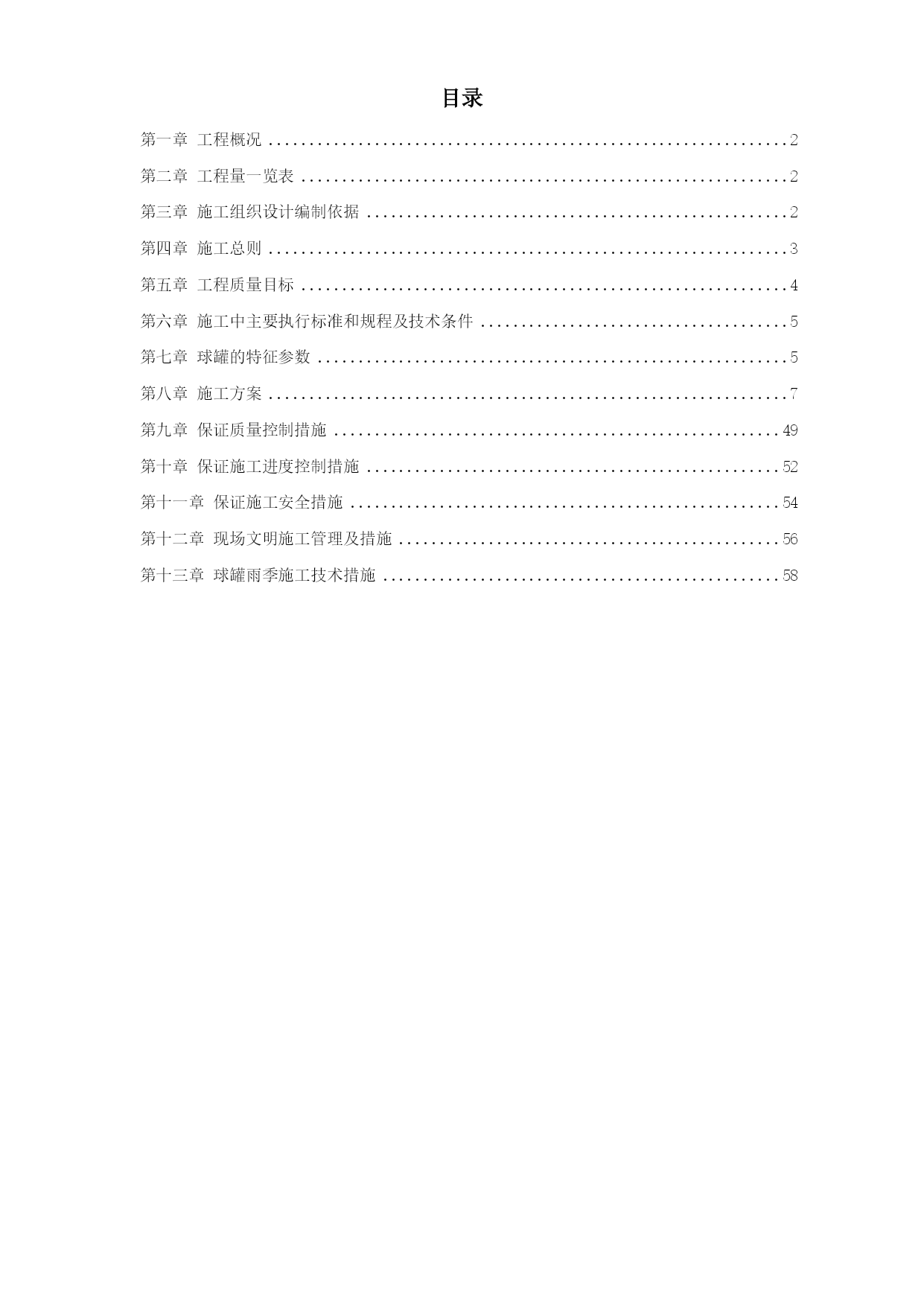

目录TOC\o"1-3"第一章工程概况PAGEREF_Toc207009905\h2第二章工程量一览表PAGEREF_Toc207009906\h2第三章施工组织设计编制依据PAGEREF_Toc207009907\h2第四章施工总则PAGEREF_Toc207009908\h3第五章工程质量目标PAGEREF_Toc207009909\h4第六章施工中主要执行标准和规程及技术条件PAGEREF_Toc207009910\h5第七章球罐的特征参数PAGEREF_Toc207009911\h5第八章施工方案PAGEREF_Toc207009912\h7第九章保证质量控制措施PAGEREF_Toc207009913\h49第十章保证施工进度控制措施PAGEREF_Toc207009914\h52第十一章保证施工安全措施PAGEREF_Toc207009915\h54第十二章现场文明施工管理及措施PAGEREF_Toc207009916\h56第十三章球罐雨季施工技术措施PAGEREF_Toc207009917\h58工程概况1.1工程名称：1.2主要工程量：四台5000m3球形储罐1.3工程范围：四台5000m3球形储罐的组装、焊接、无损检测、整体热处理、水压试验、气密性试验、梯子平台制作、安装、除锈、防腐及安全附件安装、调试等工作。工程量一览表表2-1项目序号球罐名称数量（台）单重（吨）总重（吨）15000m3储罐4423.9011695.604施工组织设计编制依据3.1招标文件3.2设计图纸、设计技术文件3.3质技监局锅发[1999]154号《压力容器安全技术监察规程》3.4GB150-1998《钢制压力容器》3.5GB12337-1998《钢制球形储罐》3.6GB50094-98《球形储罐施工及验收规范》3.7JB4730-94《压力容器无损检测》3.8JB2536-80《压力容器油漆、包装和运输》3.9JB4708-2000《钢制压力容器焊接工艺评定》3.10JB/T4709-2000《钢制压力容器焊接规程》3.11GB/T5117-95《碳钢焊条》3.12GB/T5118-95《低合金钢焊条》3.13GB/T3965-95《融敷金属中扩散氢测定方法》3.14JL.A5《建筑安装工程安全技术操作规程》施工总则4.1施工进度计划具有严肃性，严格按照建设单位工期要求，按时或提前竣工，愿接受建设单位的处罚。4.2贯彻“营造业主满意产品”的质量方针，工程质量达到优良工程。4.3施工组织设计是全面组织施工的指令性文件，是组织施工的主要依据，一经批准，并经建设单位认定后，参与施工的全体人员必须严格执行，不准随意更改。4.4施工中必须严格按图纸及施工程序施工，认真遵守相关规程、规范、标准。4.5与施工进度同步建立工程技术档案，其内容必须完整、全面、真实，反映工程的实际质量。4.6施工现场应做到文明施工，施工必须安全。4.7施工中凡属特殊工种，必须持证上岗。工程质量目标5.1分项工程合格率100%；5.2单位工程一次合格率达到99%以上；5.3单位工程一次交验率100%；5.4单位工程一次验优率100%；5.5球罐安装质量达到优质工程。施工中主要执行标准和规程及技术条件6.1质技监局锅发[1999]154号《压力容器安全技术监察规程》6.2GB150-1998《钢制压力容器》6.3GB12337-1998《钢制球形储罐》6.4GB50094-98《球形储罐施工芨验收规范》6.5JB4730-94《钢结构工程施工与验收规范》6.6GB50205-2001《钢结构工程施工与验收规范》6.7球形压力容器现场组焊《质量保证手册》6.86.9“5000m3球罐施工图”球罐的特征参数7.1球罐设计参数表7-1球罐名称5000m3VCM球罐公称容积（m3）5000球罐直径（mm）21200球壳材质16MnR物料名称球壳厚度（mm）球罐重量（t）4×423.904支柱与壳板连接形式赤道正切支柱数目/规格10-Φ728×14设计温度（℃）-5.5-50设计压力（Mpa）0.8水压试验压力（Mpa）1.0气密性试验压力（Mpa）0.8容积类别三类7.2球罐的结构形式球罐结构形式为四带混合式。施工方案8.1施工准备工作施工准备是一个重要的阶段，它是工程总工期长短和工程质量优劣具有决定性的前期工作。施工准备包括技术文件的准备、施工现场准备、人员组织培训等。图8-1：球罐安装施工准备程序图图纸审核现场勘查
