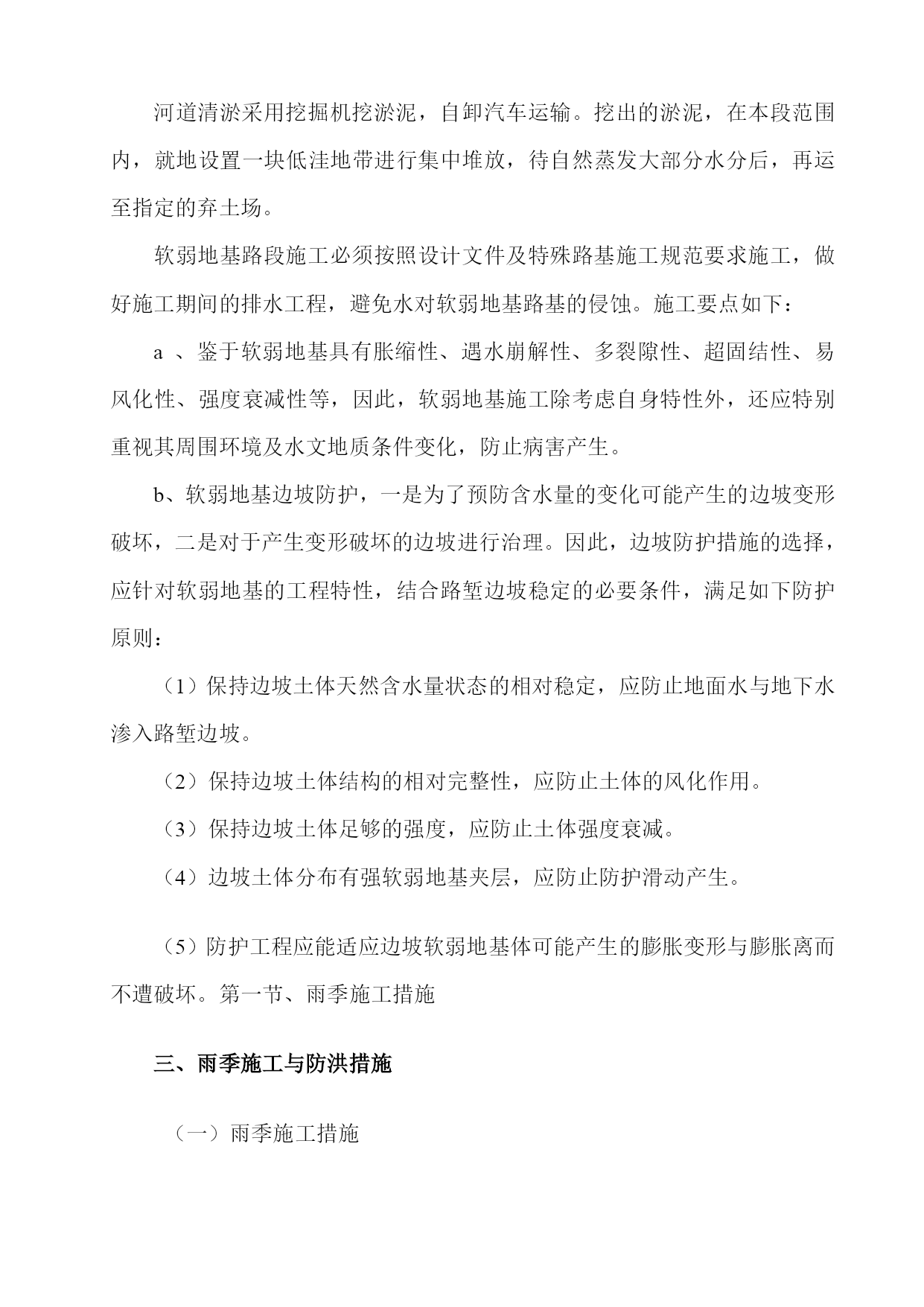

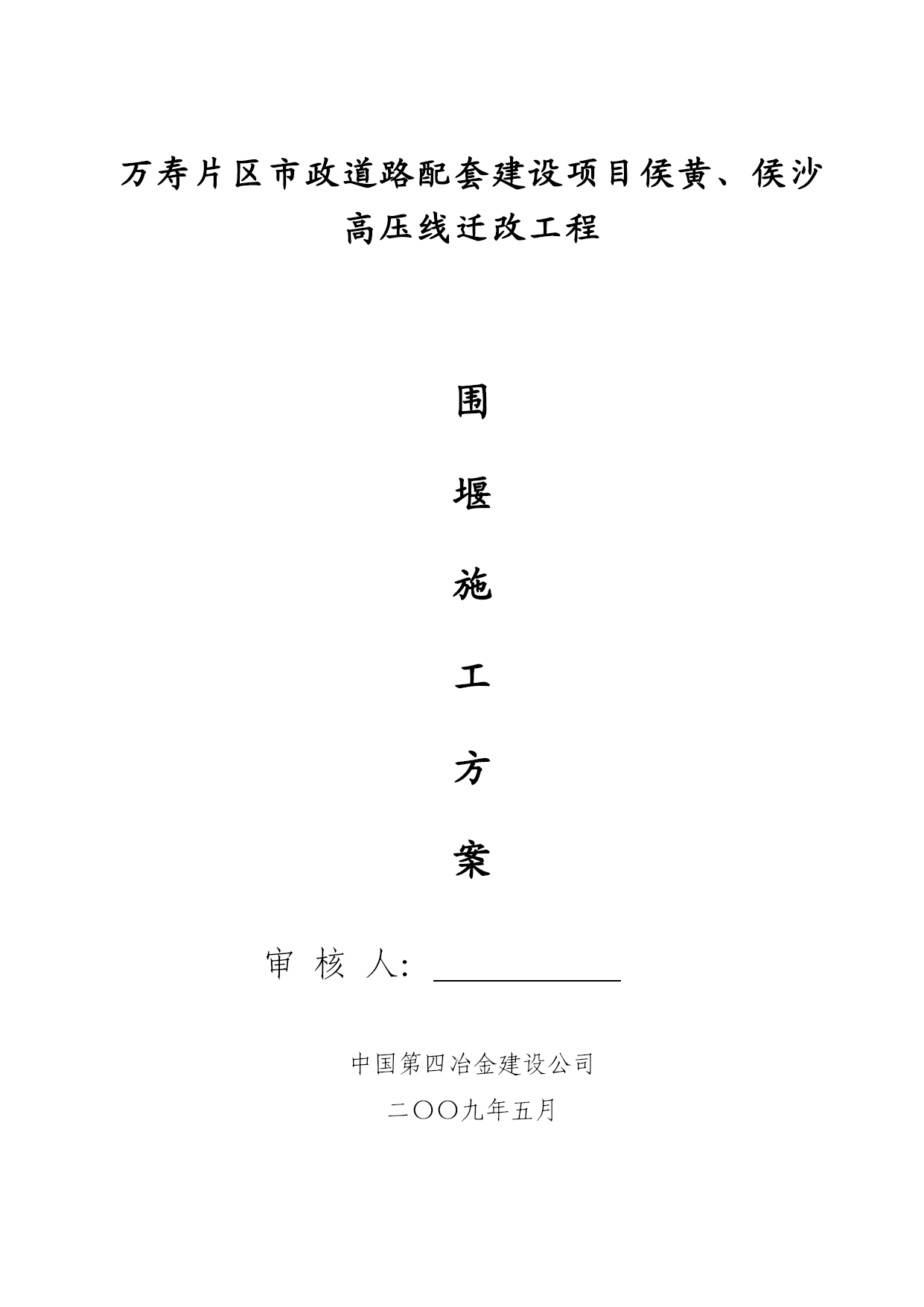

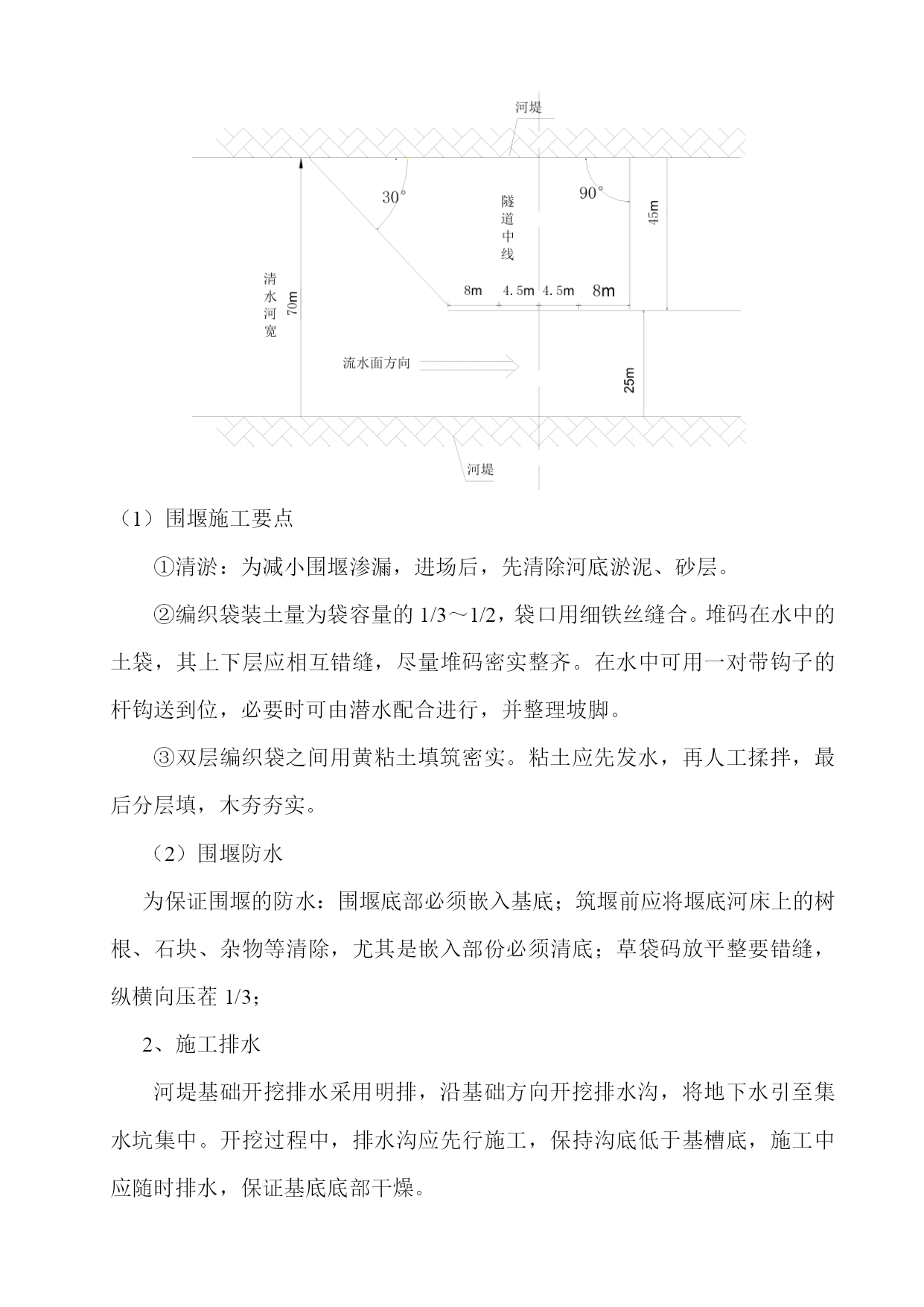

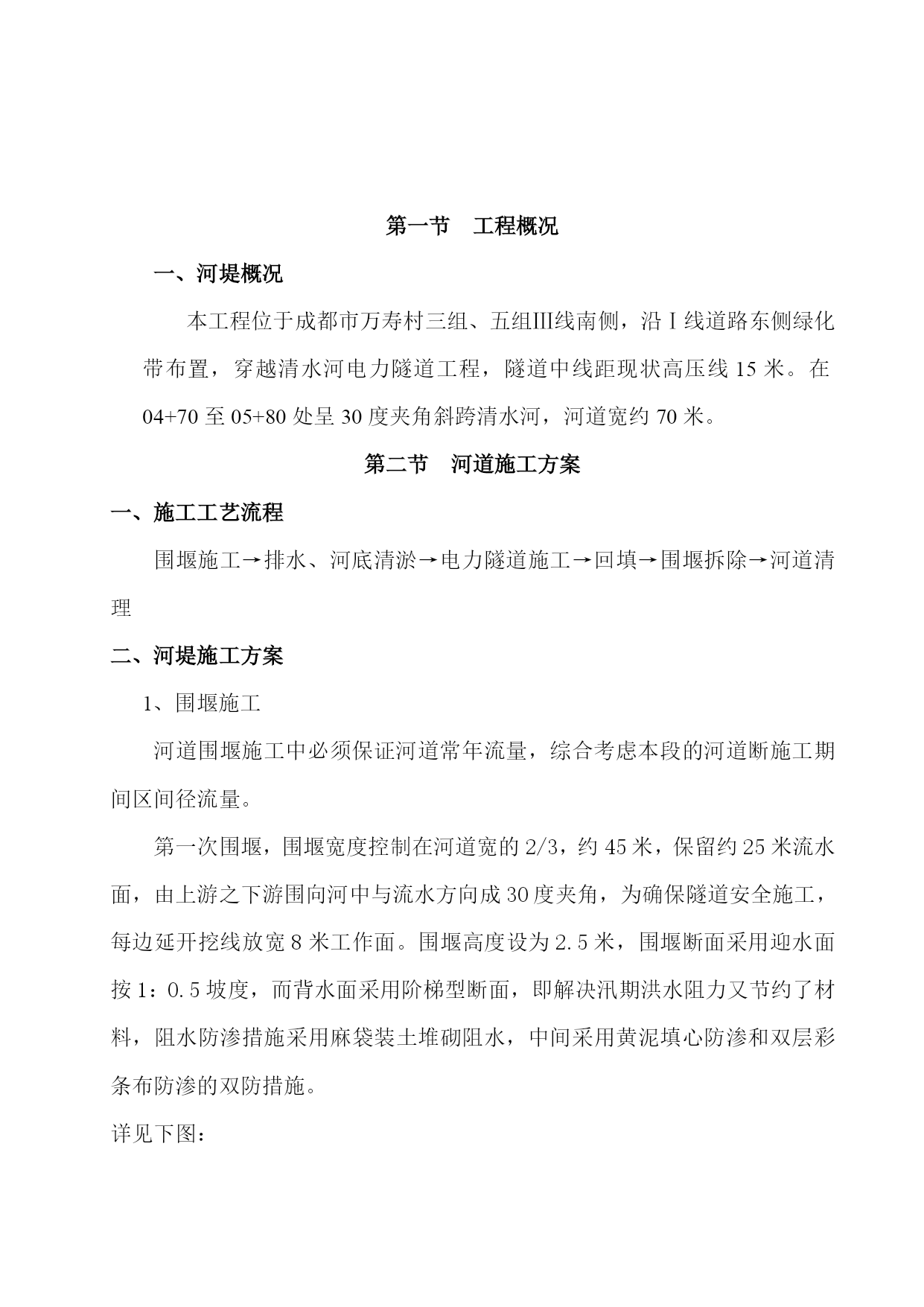

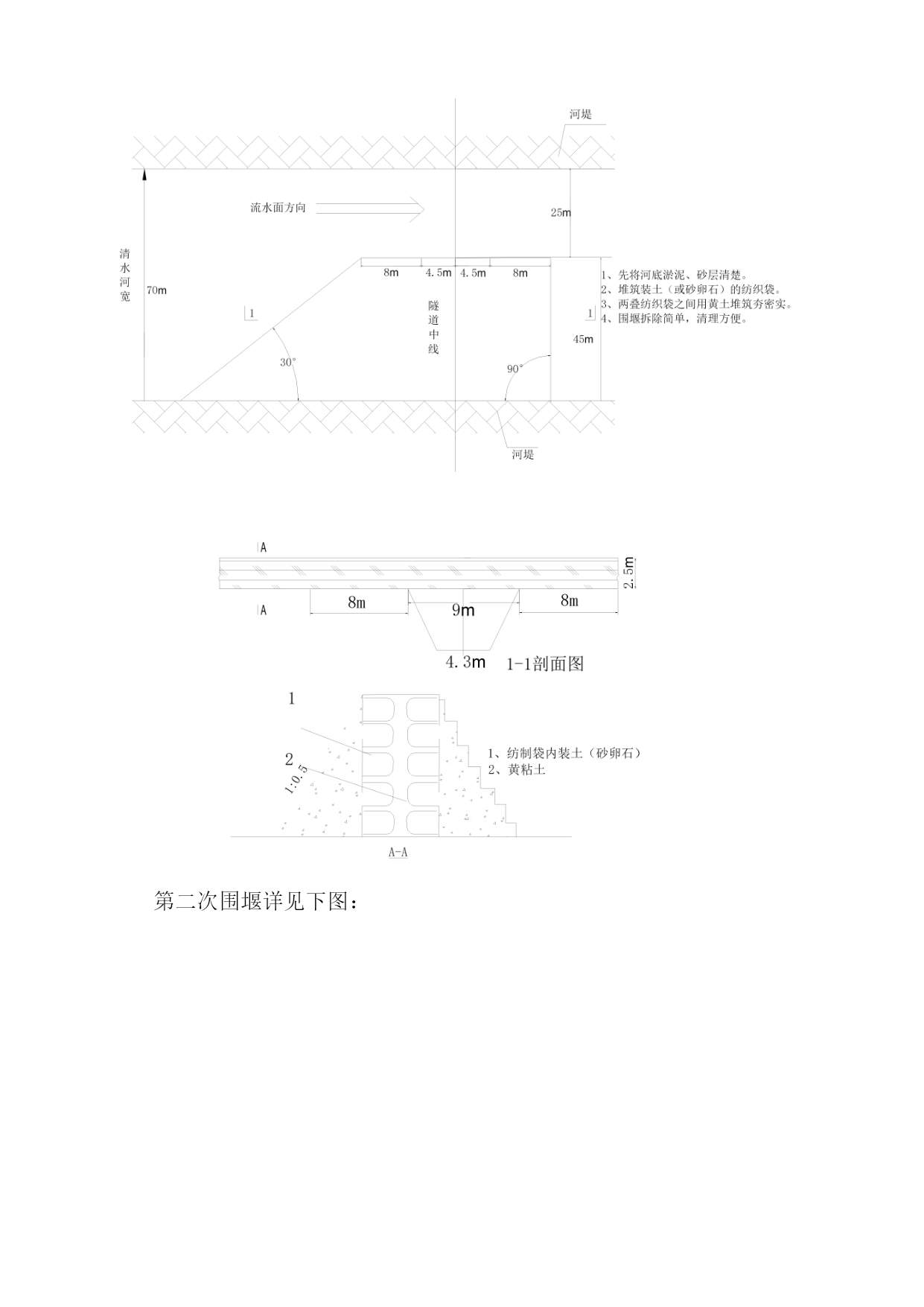

万寿片区市政道路配套建设项目侯黄、侯沙高压线迁改工程围堰施工方案审核人：中国第四冶金建设公司二〇〇九年五月第一节工程概况一、河堤概况本工程位于成都市万寿村三组、五组Ⅲ线南侧，沿Ⅰ线道路东侧绿化带布置，穿越清水河电力隧道工程，隧道中线距现状高压线15米。在04+70至05+80处呈30度夹角斜跨清水河，河道宽约70米。第二节河道施工方案一、施工工艺流程围堰施工→排水、河底清淤→电力隧道施工→回填→围堰拆除→河道清理二、河堤施工方案1、围堰施工河道围堰施工中必须保证河道常年流量，综合考虑本段的河道断施工期间区间径流量。第一次围堰，围堰宽度控制在河道宽的2/3，约45米，保留约25米流水面，由上游之下游围向河中与流水方向成30度夹角，为确保隧道安全施工，每边延开挖线放宽8米工作面。围堰高度设为2.5米，围堰断面采用迎水面按1：0.5坡度，而背水面采用阶梯型断面，即解决汛期洪水阻力又节约了材料，阻水防渗措施采用麻袋装土堆砌阻水，中间采用黄泥填心防渗和双层彩条布防渗的双防措施。详见下图：第二次围堰详见下图：（1）围堰施工要点①清淤：为减小围堰渗漏，进场后，先清除河底淤泥、砂层。②编织袋装土量为袋容量的1/3～1/2，袋口用细铁丝缝合。堆码在水中的土袋，其上下层应相互错缝，尽量堆码密实整齐。在水中可用一对带钩子的杆钩送到位，必要时可由潜水配合进行，并整理坡脚。③双层编织袋之间用黄粘土填筑密实。粘土应先发水，再人工揉拌，最后分层填，木夯夯实。（2）围堰防水为保证围堰的防水：围堰底部必须嵌入基底；筑堰前应将堰底河床上的树根、石块、杂物等清除，尤其是嵌入部份必须清底；草袋码放平整要错缝，纵横向压茬1/3；2、施工排水河堤基础开挖排水采用明排，沿基础方向开挖排水沟，将地下水引至集水坑集中。开挖过程中，排水沟应先行施工，保持沟底低于基槽底，施工中应随时排水，保证基底底部干燥。河道清淤采用挖掘机挖淤泥，自卸汽车运输。挖出的淤泥，在本段范围内，就地设置一块低洼地带进行集中堆放，待自然蒸发大部分水分后，再运至指定的弃土场。软弱地基路段施工必须按照设计文件及特殊路基施工规范要求施工，做好施工期间的排水工程，避免水对软弱地基路基的侵蚀。施工要点如下：a、鉴于软弱地基具有胀缩性、遇水崩解性、多裂隙性、超固结性、易风化性、强度衰减性等，因此，软弱地基施工除考虑自身特性外，还应特别重视其周围环境及水文地质条件变化，防止病害产生。b、软弱地基边坡防护，一是为了预防含水量的变化可能产生的边坡变形破坏，二是对于产生变形破坏的边坡进行治理。因此，边坡防护措施的选择，应针对软弱地基的工程特性，结合路堑边坡稳定的必要条件，满足如下防护原则：（1）保持边坡土体天然含水量状态的相对稳定，应防止地面水与地下水渗入路堑边坡。（2）保持边坡土体结构的相对完整性，应防止土体的风化作用。（3）保持边坡土体足够的强度，应防止土体强度衰减。（4）边坡土体分布有强软弱地基夹层，应防止防护滑动产生。（5）防护工程应能适应边坡软弱地基体可能产生的膨胀变形与膨胀离而不遭破坏。第一节、雨季施工措施三、雨季施工与防洪措施（一）雨季施工措施1、保持与气象部门联系，作好气象跟踪，以周为单位进行施工计划安排，及时根据气象的变化，对计划做出调整，及时采取措施和对策。2、在全施工区范围内布置、修筑排水管网，及时汇集、抽排积水，减少场内积水量，同时备足抽排水设备。3、在场外修筑截洪沟，使场外积水尽量不流入施工场内。4、现场准备足够的雨具，在保证现场操作人员不淋雨、少淋雨的情况下，继续进行相关工作。5、现场备足大量的花格塑料布，在抹面后遇下雨时，利用花格塑料布覆盖遮雨，以防雨打水冲将抹面砂浆冲掉，破坏砂浆质量。6、对用于施工的其他材料也利用花格塑料布进行覆盖。7、如遇大风、暴雨，要加强供电设施的加固HYPERLINK"防护"\t"_blank"防护。对在暴风雨来临时，不急用的施工电器设备，将其电源全部切断。第二节、防洪措施该项目所在地的场地状况较好，雨季施工时受到洪水的威胁的可能性不大。根据工程所在地的水文特性，以及招标单位提供的地勘报告阐述的内容，施工时必须采取有针对性措施搞好防洪工作，做到防洪和施工两不误。1、切实搞好上述雨季的施工措施，保证该项目按时按质完成施工任务。2、在洪水来之前加速工程的施工，使主要工程量在未进入雨季就施工结束，尽量减少雨季给工程带来的损失。3、上述工作在开工后就进行。此段时间内发生洪灾的机率较少、但不可忽视，在施工时要经常与当地气象部门保持联系，要求向我公司提供较为准确的天气预报，做到早预防、早采取措施。四、电力隧道施工基槽开挖前应先拆除原有废弃的旧条石护岸，清除淤泥、树兜和生
