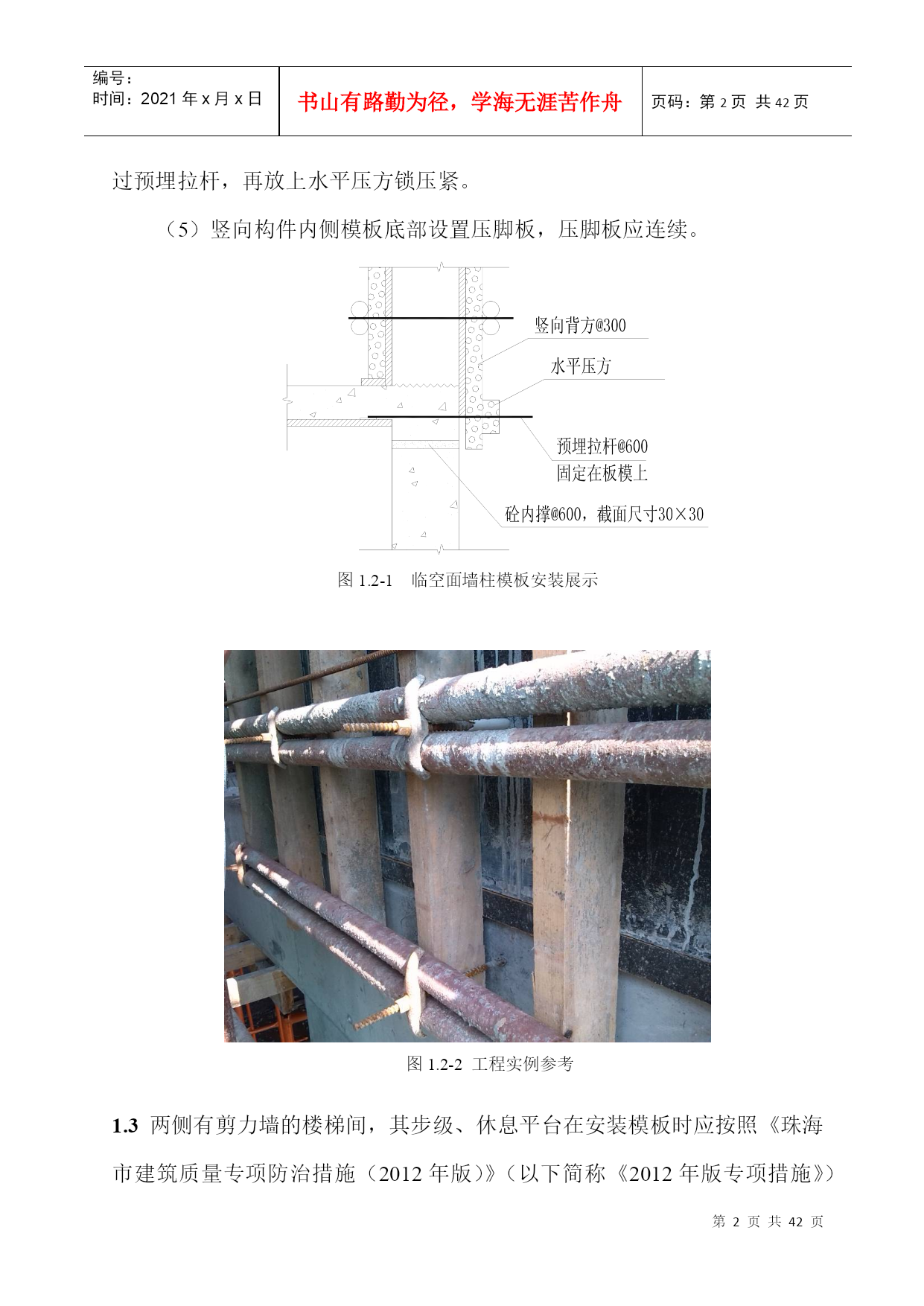

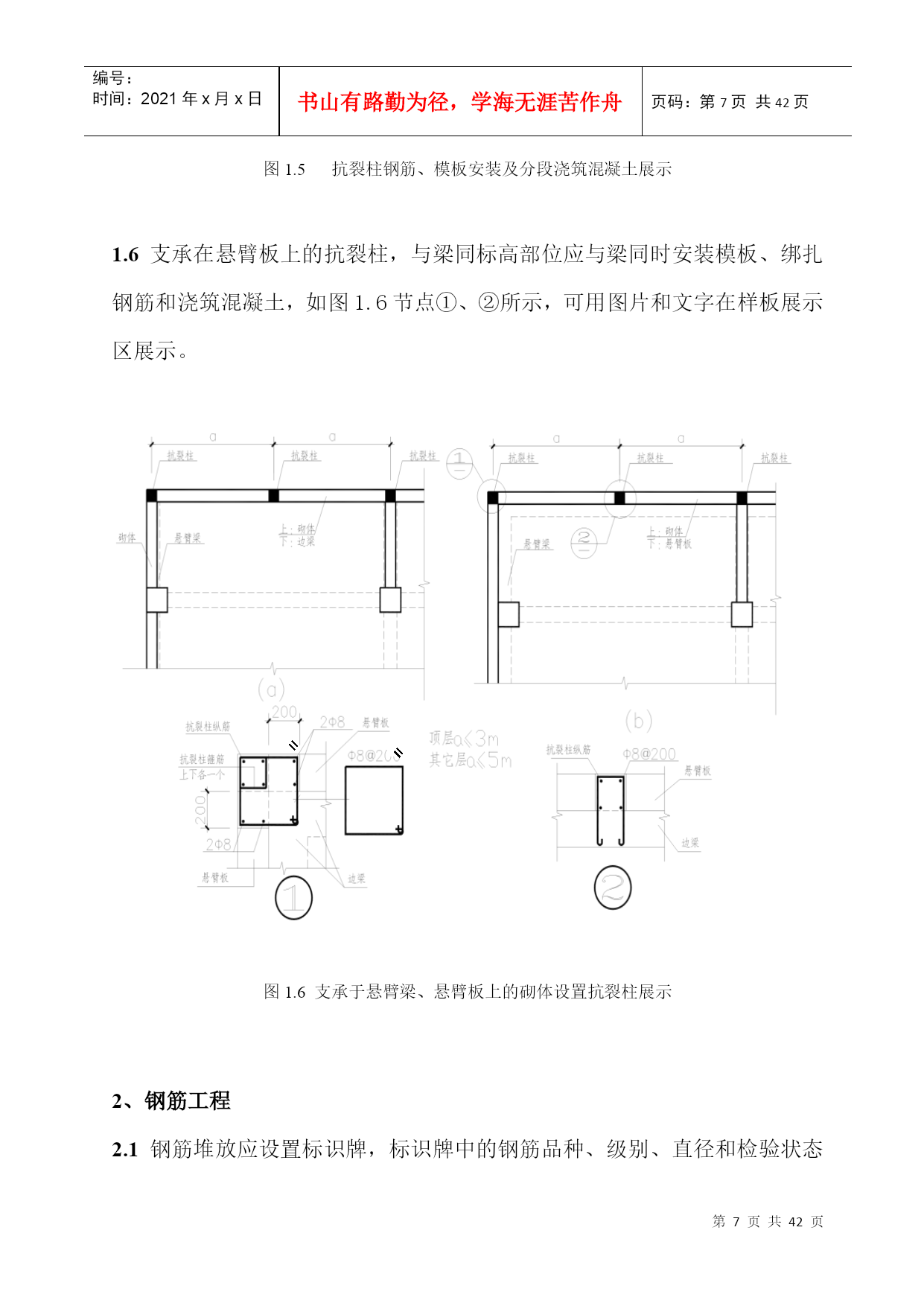

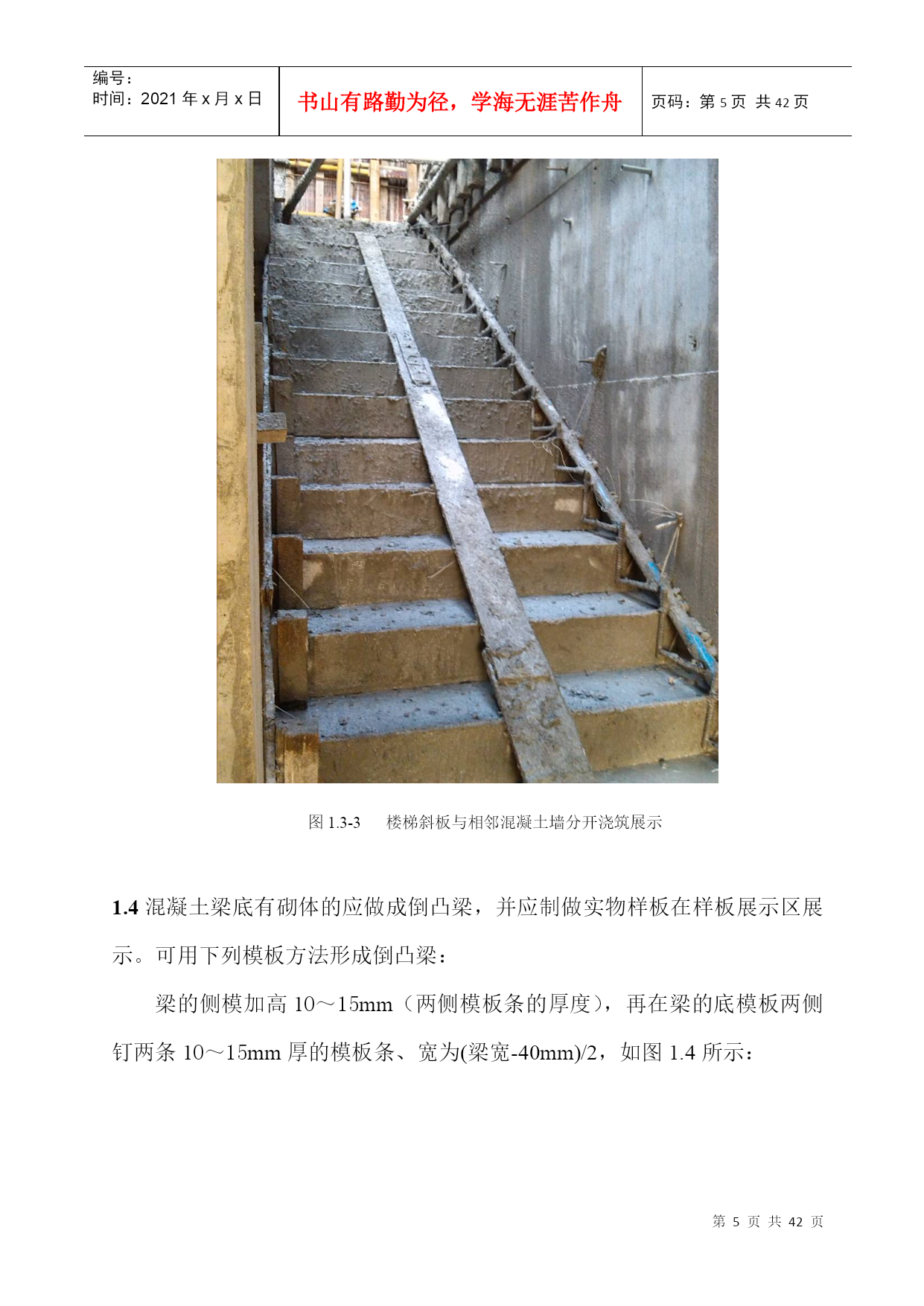

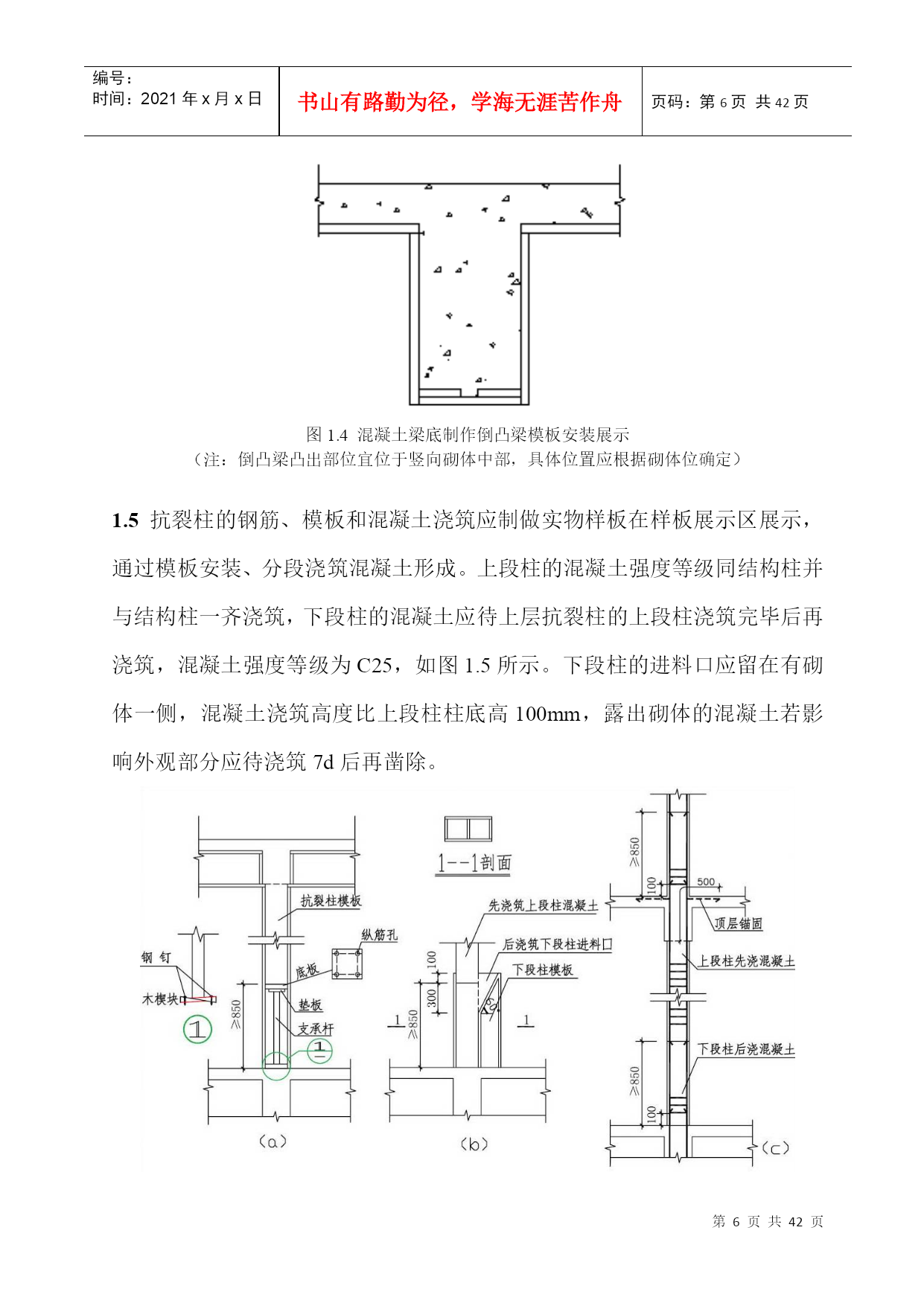

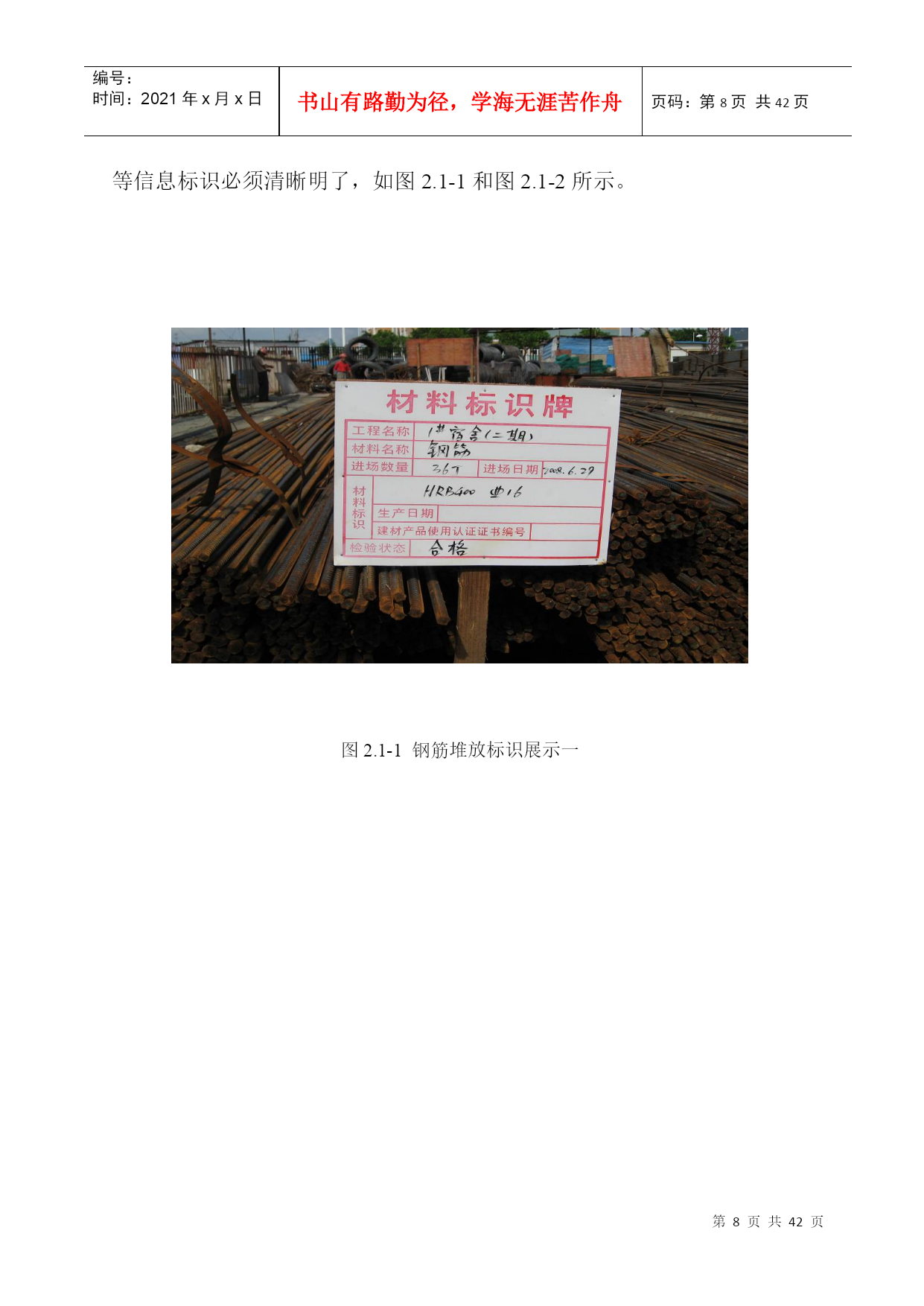

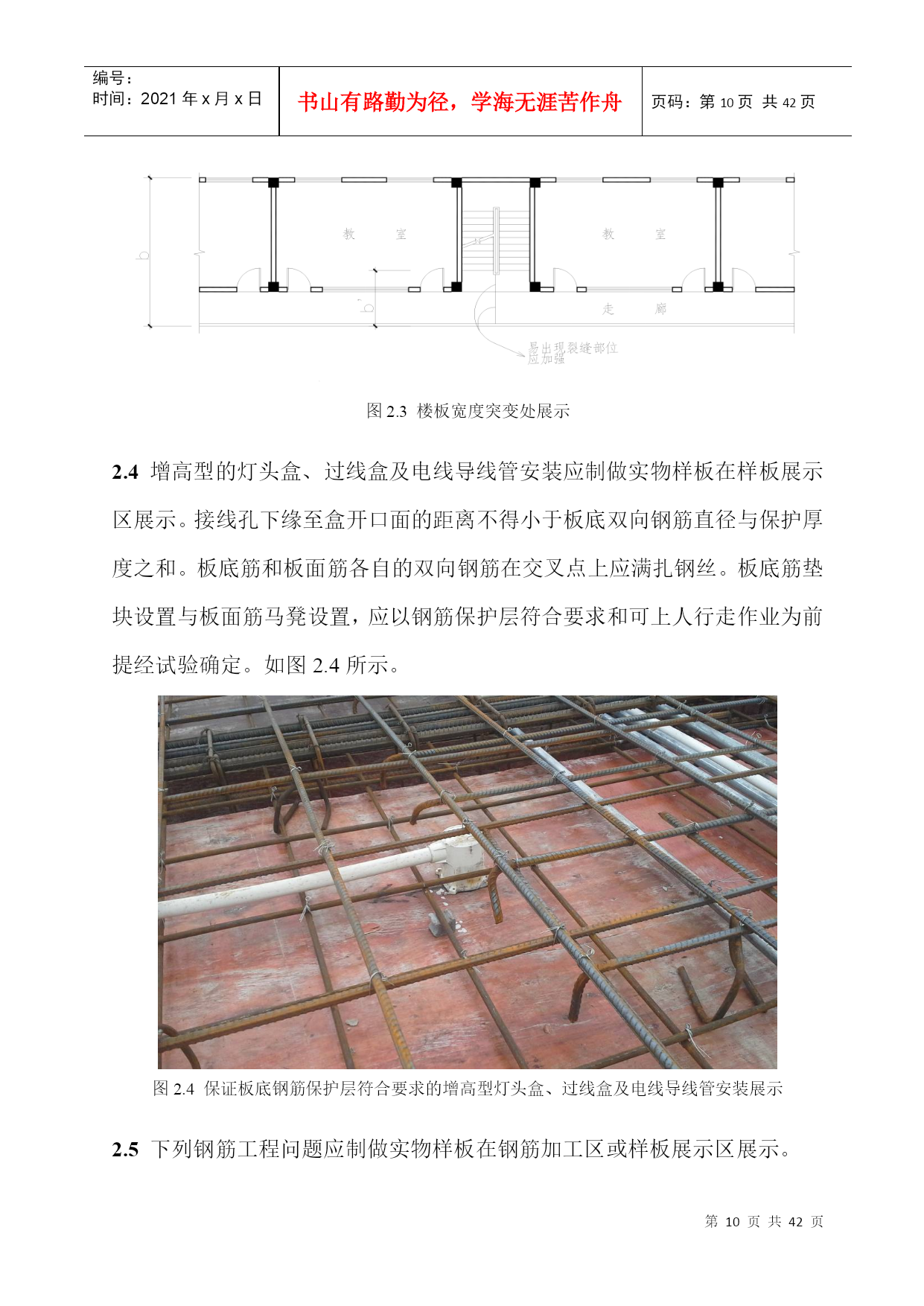

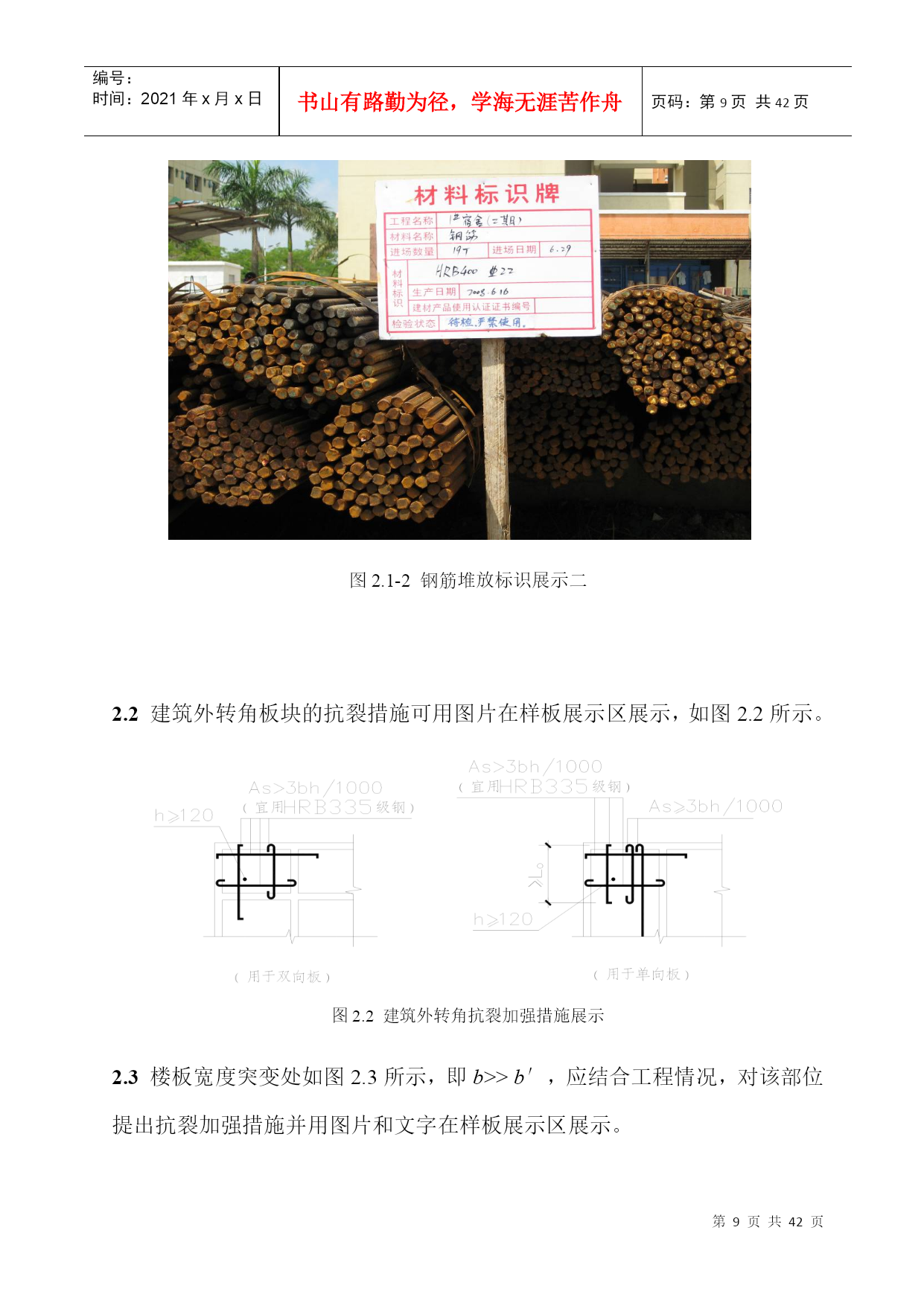

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE42页共NUMPAGES42页第PAGE\*MERGEFORMAT42页共NUMPAGES\*MERGEFORMAT42页珠海市建设工程质量样板引路实施指引1、模板工程1.1柱根部的垃圾清扫口应制做实物样板在样板展示区展示，如图1.1所示。墙和楼梯斜板的垃圾清扫口可制做实物样板或用图片和文字在样板展示区展示。图1.1柱根部垃圾出口孔展示1.2临空面的墙柱模板的制做与安装可采用如下方法，可制做实物样板或用图片和文字在样板展示区展示，如图1.2-1和图1.2-2所示。（1）下层竖向构件模板的上口须设内撑，截面尺寸为：30mm×30mm，间距600mm。（2）楼板模板安装时预埋间距600mmφ12拉杆，固定在板底的模板上。（3）浇筑混凝土板面时应使其平整。（4）临空面墙柱模板下挂，通过螺孔支承在预埋拉杆上。竖向背方压过预埋拉杆，再放上水平压方锁压紧。（5）竖向构件内侧模板底部设置压脚板，压脚板应连续。图1.2-1临空面墙柱模板安装展示图1.2-2工程实例参考1.3两侧有剪力墙的楼梯间，其步级、休息平台在安装模板时应按照《珠海市建筑质量专项防治措施（2012年版）》（以下简称《2012年版专项措施》）第五条要求设置封口面板，封口面板应留设进料孔、排气孔和振捣孔，进料孔、振捣孔和排气孔应及时封闭，并制做实物样板或用图片和文字在样板展示区展示，如图1.3-1和图1.3-2所示。图1.3-1楼梯斜板设置封口面板剖面展示图1.3-2楼梯斜板设置封口面板俯视展示也可采用先浇筑剪力墙混凝土、后浇筑楼梯混凝土的方法，即剪力墙混凝土浇筑后再安装楼梯步级模板，步级两端应设置定型支架，如图1.3-3所示。图1.3-3楼梯斜板与相邻混凝土墙分开浇筑展示1.4混凝土梁底有砌体的应做成倒凸梁，并应制做实物样板在样板展示区展示。可用下列模板方法形成倒凸梁：梁的侧模加高10～15mm（两侧模板条的厚度），再在梁的底模板两侧钉两条10～15mm厚的模板条、宽为(梁宽-40mm)/2，如图1.4所示：图1.4混凝土梁底制作倒凸梁模板安装展示（注：倒凸梁凸出部位宜位于竖向砌体中部，具体位置应根据砌体位确定）1.5抗裂柱的钢筋、模板和混凝土浇筑应制做实物样板在样板展示区展示，通过模板安装、分段浇筑混凝土形成。上段柱的混凝土强度等级同结构柱并与结构柱一齐浇筑，下段柱的混凝土应待上层抗裂柱的上段柱浇筑完毕后再浇筑，混凝土强度等级为C25，如图1.5所示。下段柱的进料口应留在有砌体一侧，混凝土浇筑高度比上段柱柱底高100mm，露出砌体的混凝土若影响外观部分应待浇筑7d后再凿除。图1.5抗裂柱钢筋、模板安装及分段浇筑混凝土展示1.6支承在悬臂板上的抗裂柱，与梁同标高部位应与梁同时安装模板、绑扎钢筋和浇筑混凝土，如图1.6节点①、②所示，可用图片和文字在样板展示区展示。图1.6支承于悬臂梁、悬臂板上的砌体设置抗裂柱展示2、钢筋工程2.1钢筋堆放应设置标识牌，标识牌中的钢筋品种、级别、直径和检验状态等信息标识必须清晰明了，如图2.1-1和图2.1-2所示。图2.1-1钢筋堆放标识展示一图2.1-2钢筋堆放标识展示二2.2建筑外转角板块的抗裂措施可用图片在样板展示区展示，如图2.2所示。图2.2建筑外转角抗裂加强措施展示2.3楼板宽度突变处如图2.3所示，即b>>b′，应结合工程情况，对该部位提出抗裂加强措施并用图片和文字在样板展示区展示。图2.3楼板宽度突变处展示2.4增高型的灯头盒、过线盒及电线导线管安装应制做实物样板在样板展示区展示。接线孔下缘至盒开口面的距离不得小于板底双向钢筋直径与保护厚度之和。板底筋和板面筋各自的双向钢筋在交叉点上应满扎钢丝。板底筋垫块设置与板面筋马凳设置，应以钢筋保护层符合要求和可上人行走作业为前提经试验确定。如图2.4所示。图2.4保证板底钢筋保护层符合要求的增高型灯头盒、过线盒及电线导线管安装展示2.5下列钢筋工程问题应制做实物样板在钢筋加工区或样板展示区展示。2.5.1框架梁柱箍筋应符合弯弧后平直段长度不小于10d的要求，如图2.5.1（α）所示，当按下图（α）制作难以安装时可按下图（b）要求焊接。（α）（b）图2.5.1框架梁柱抗震箍筋展示2.5.2当梁面有二排纵筋时箍筋应做成下列形状并设置钢筋分隔段，如图2.5.2所示：图2.5.2梁面有二排纵筋时箍筋形状及分隔段展示2.5.3框架梁柱节点箍筋应按图2.5.3（a）、（b）之一制作成钢筋笼
