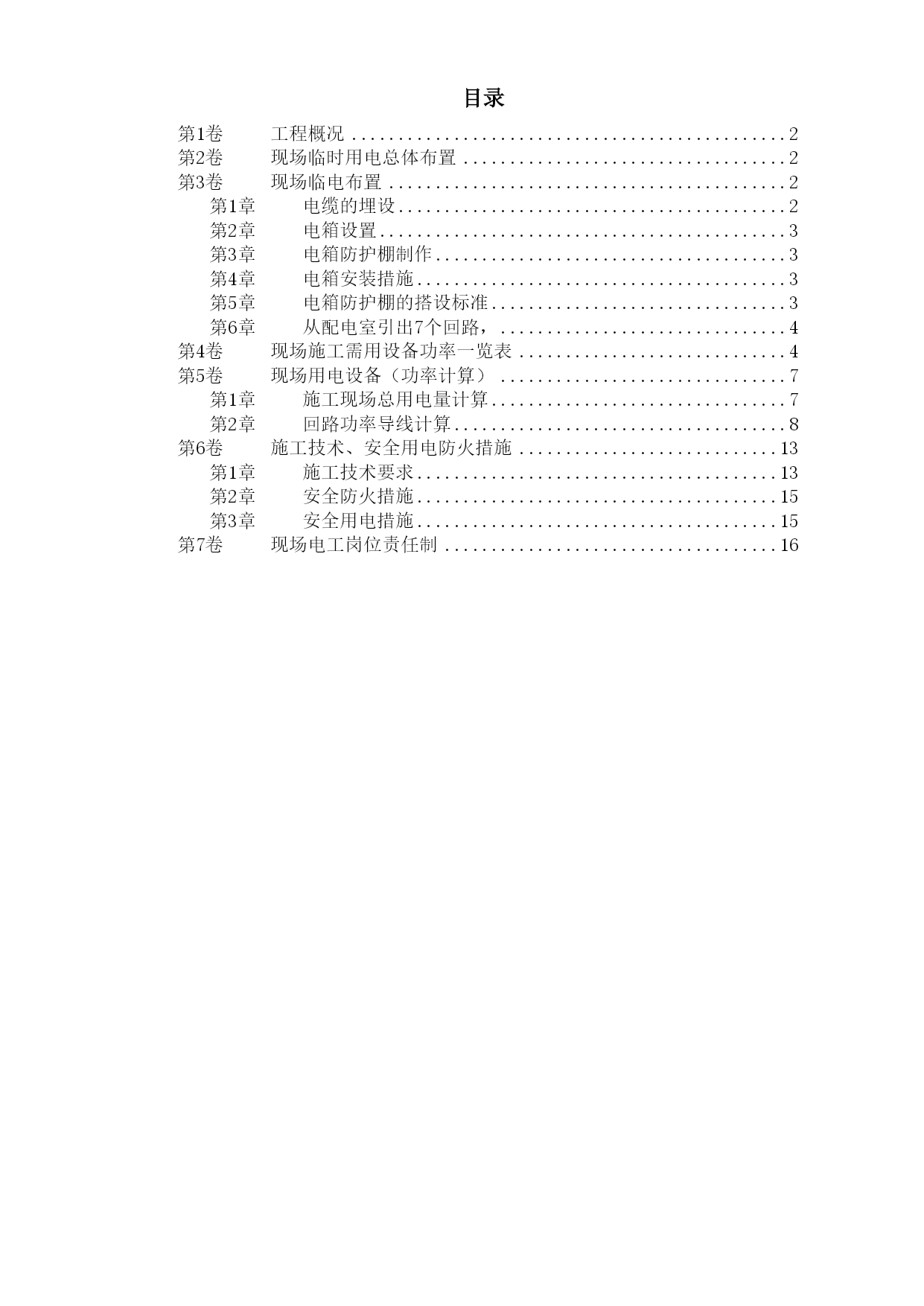

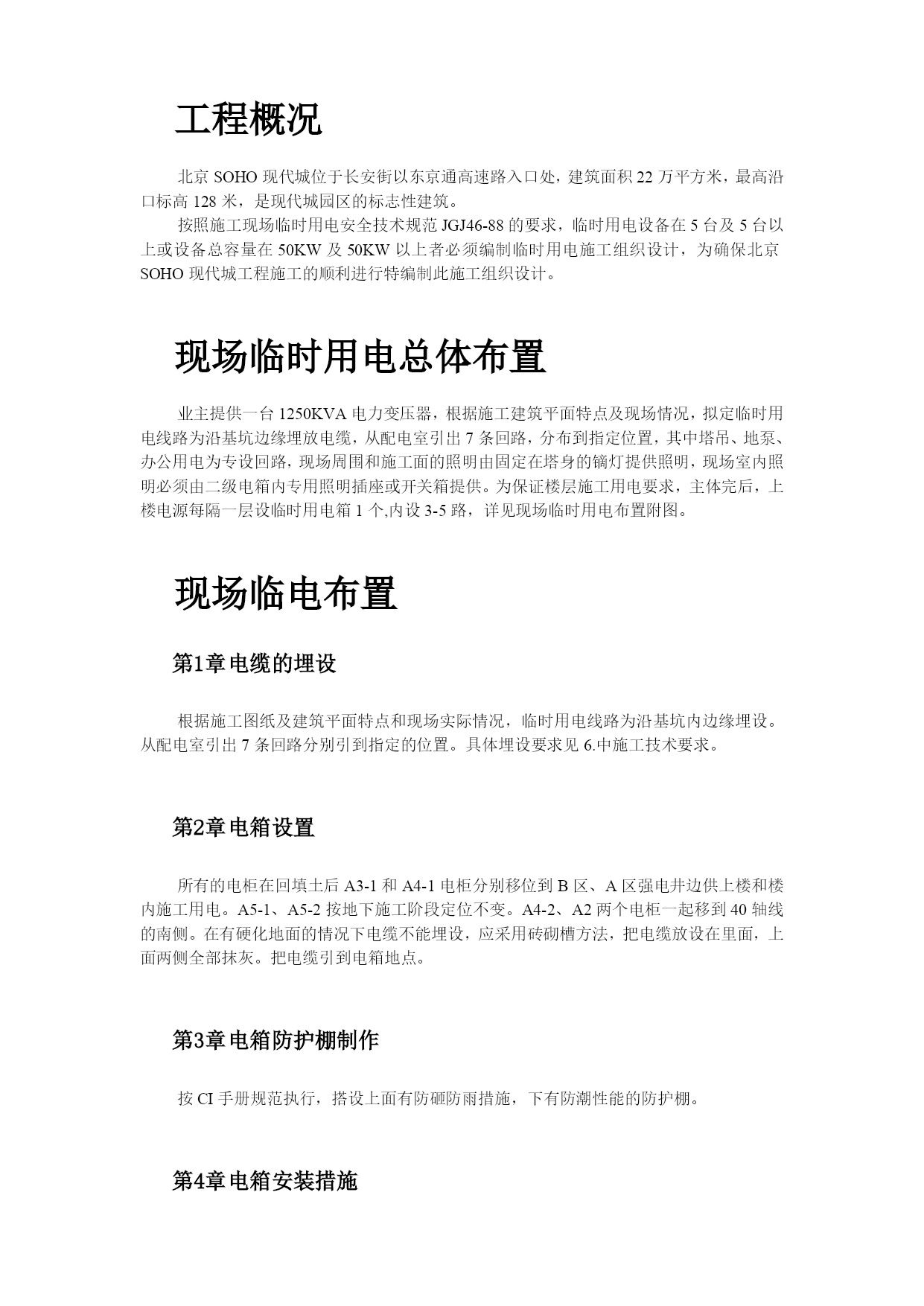

目录TOC\o"1-4"第1卷工程概况PAGEREF_Toc206990547\h2第2卷现场临时用电总体布置PAGEREF_Toc206990548\h2第3卷现场临电布置PAGEREF_Toc206990549\h2第1章电缆的埋设PAGEREF_Toc206990550\h2第2章电箱设置PAGEREF_Toc206990551\h3第3章电箱防护棚制作PAGEREF_Toc206990552\h3第4章电箱安装措施PAGEREF_Toc206990553\h3第5章电箱防护棚的搭设标准PAGEREF_Toc206990554\h3第6章从配电室引出7个回路，PAGEREF_Toc206990555\h4第4卷现场施工需用设备功率一览表PAGEREF_Toc206990556\h4第5卷现场用电设备（功率计算）PAGEREF_Toc206990557\h7第1章施工现场总用电量计算PAGEREF_Toc206990558\h7第2章回路功率导线计算PAGEREF_Toc206990559\h8第6卷施工技术、安全用电防火措施PAGEREF_Toc206990560\h13第1章施工技术要求PAGEREF_Toc206990561\h13第2章安全防火措施PAGEREF_Toc206990562\h15第3章安全用电措施PAGEREF_Toc206990563\h15第7卷现场电工岗位责任制PAGEREF_Toc206990564\h16工程概况北京SOHO现代城位于长安街以东京通高速路入口处，建筑面积22万平方米，最高沿口标高128米，是现代城园区的标志性建筑。按照施工现场临时用电安全技术规范JGJ46-88的要求，临时用电设备在5台及5台以上或设备总容量在50KW及50KW以上者必须编制临时用电施工组织设计，为确保北京SOHO现代城工程施工的顺利进行特编制此施工组织设计。现场临时用电总体布置业主提供一台1250KVA电力变压器，根据施工建筑平面特点及现场情况，拟定临时用电线路为沿基坑边缘埋放电缆，从配电室引出7条回路，分布到指定位置，其中塔吊、地泵、办公用电为专设回路，现场周围和施工面的照明由固定在塔身的镝灯提供照明，现场室内照明必须由二级电箱内专用照明插座或开关箱提供。为保证楼层施工用电要求，主体完后，上楼电源每隔一层设临时用电箱1个,内设3-5路，详见现场临时用电布置附图。现场临电布置电缆的埋设根据施工图纸及建筑平面特点和现场实际情况，临时用电线路为沿基坑内边缘埋设。从配电室引出7条回路分别引到指定的位置。具体埋设要求见6.中施工技术要求。电箱设置所有的电柜在回填土后A3-1和A4-1电柜分别移位到B区、A区强电井边供上楼和楼内施工用电。A5-1、A5-2按地下施工阶段定位不变。A4-2、A2两个电柜一起移到40轴线的南侧。在有硬化地面的情况下电缆不能埋设，应采用砖砌槽方法，把电缆放设在里面，上面两侧全部抹灰。把电缆引到电箱地点。电箱防护棚制作按CI手册规范执行，搭设上面有防砸防雨措施，下有防潮性能的防护棚。电箱安装措施A-3型电柜安装下口离地面不能小于40公分，四面抹灰。A5型电箱安装下口离地面为1.3m高，四面抹灰，即可。电箱防护棚的搭设标准A1-3型电箱搭设尺寸为高2.4m，宽２m，长２.2m。Ａ４型电箱搭设尺寸为高2m，宽１.8m，长２m。全部采用钢管钢筋焊接制作。防护棚栏杆要刷白红双色，间距２５公分。电箱防护棚右上角设电箱标示牌，标牌上标明电箱型号、使用单位、管理负责人。从配电室引出7个回路，用途如下：D1路通往B区：塔吊、电梯、安装、消防、施工专用线路D2路通往A区：塔吊、地泵、照明专用线路D3路通往B区：北安施工用电、地库施工用电D4路通往A区：施工用电、电梯、钢木加工及安装施工线路D5路通往B区：施工用电及地泵、电梯施工用电D6路通往办公用电及生活用电专用线路。D7路通往A区：钢结构专用线路。现场施工需用设备功率一览表序号设备型号单位数量功率总功率取值系数功率1塔吊H3-36B台190KW90KW0.654KW2塔吊23B台170KW70KW0.749KW3塔吊256C台190KW90KW0.654KW4施工电梯2吨台422KW88KW0.652.8KW5地泵110KW台1110KW110KW0.666KW6地泵MECBO-50台275KW150KW0.690KW7电焊机BXL500台1028.5KW285
