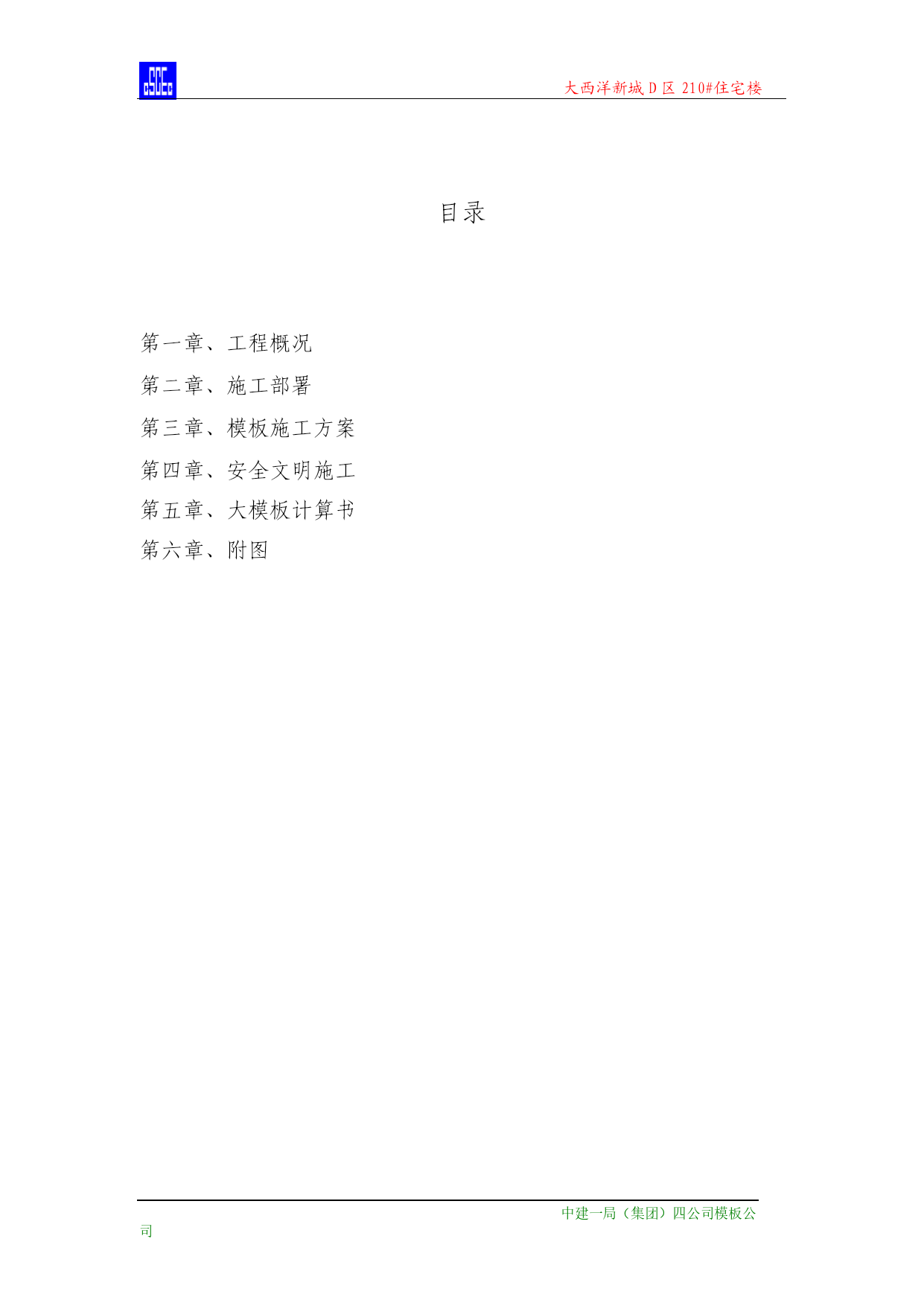

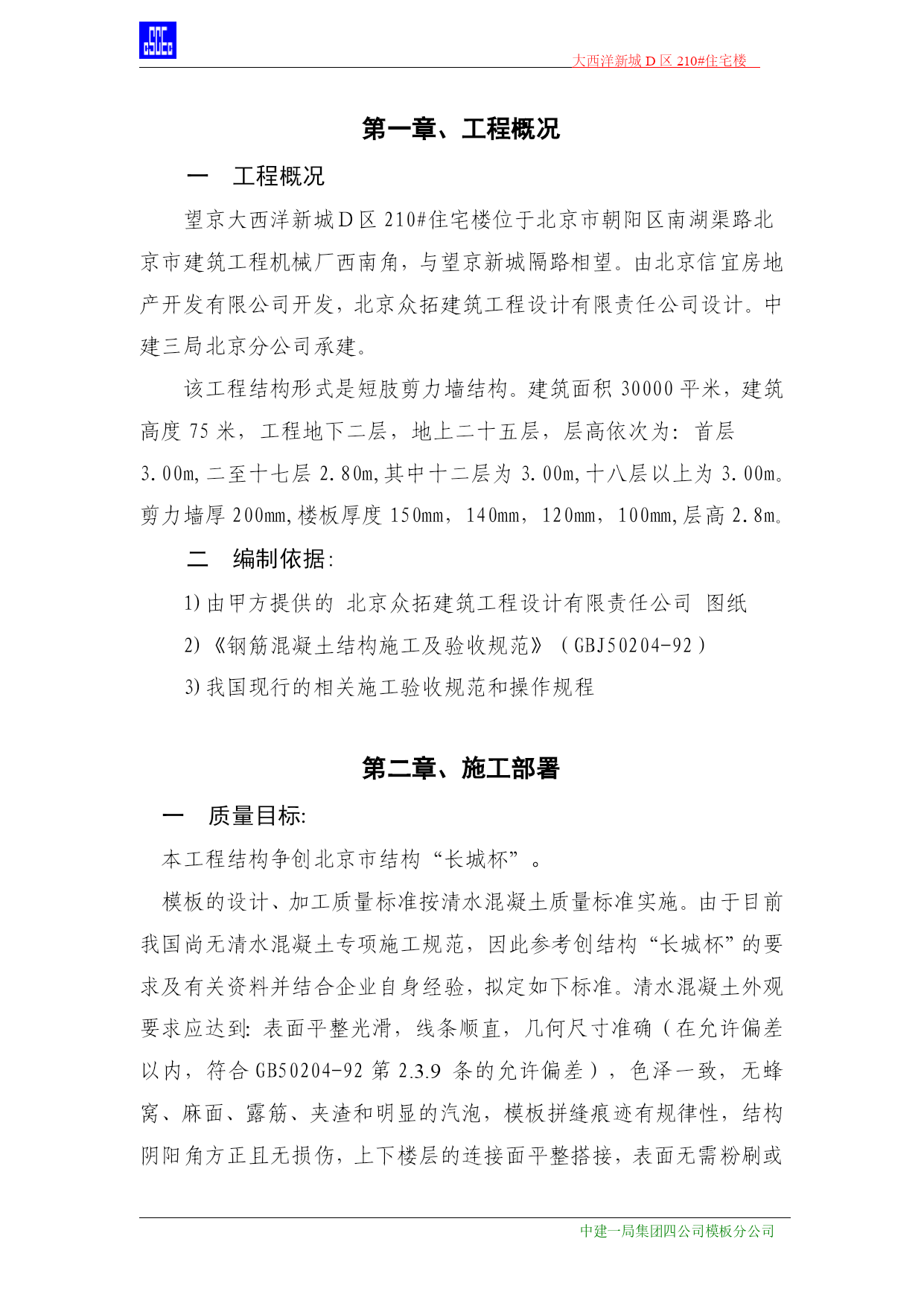

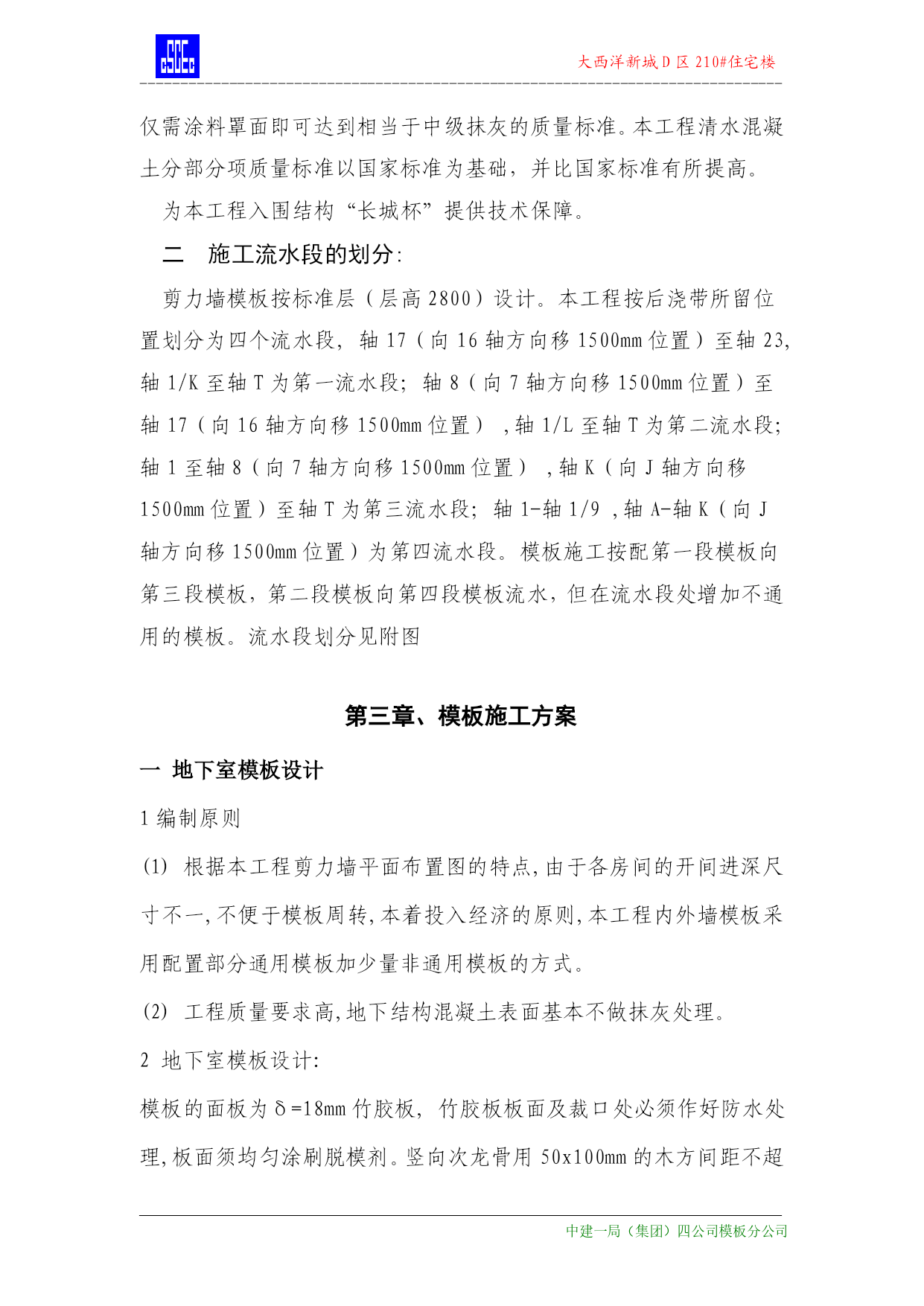

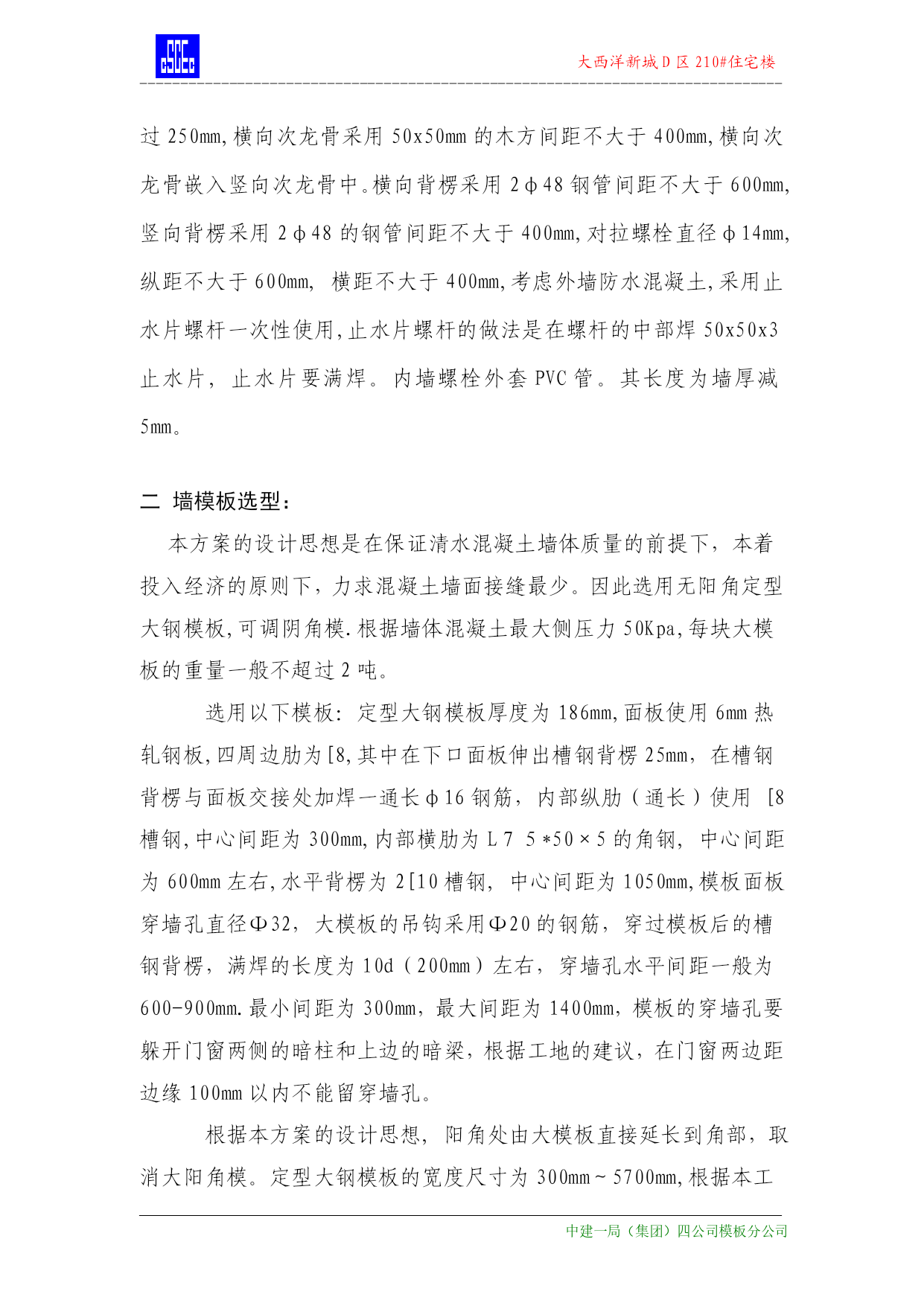

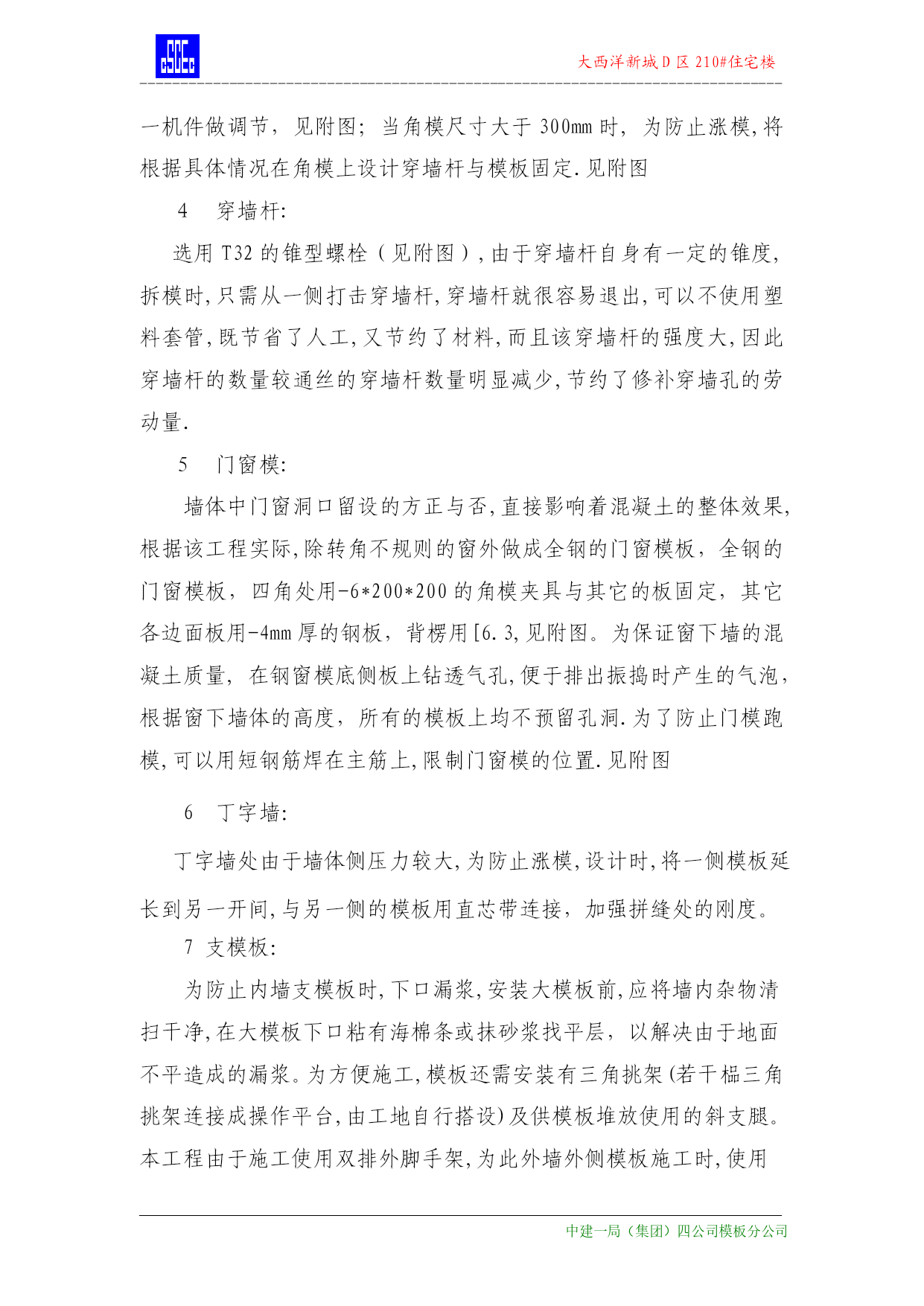

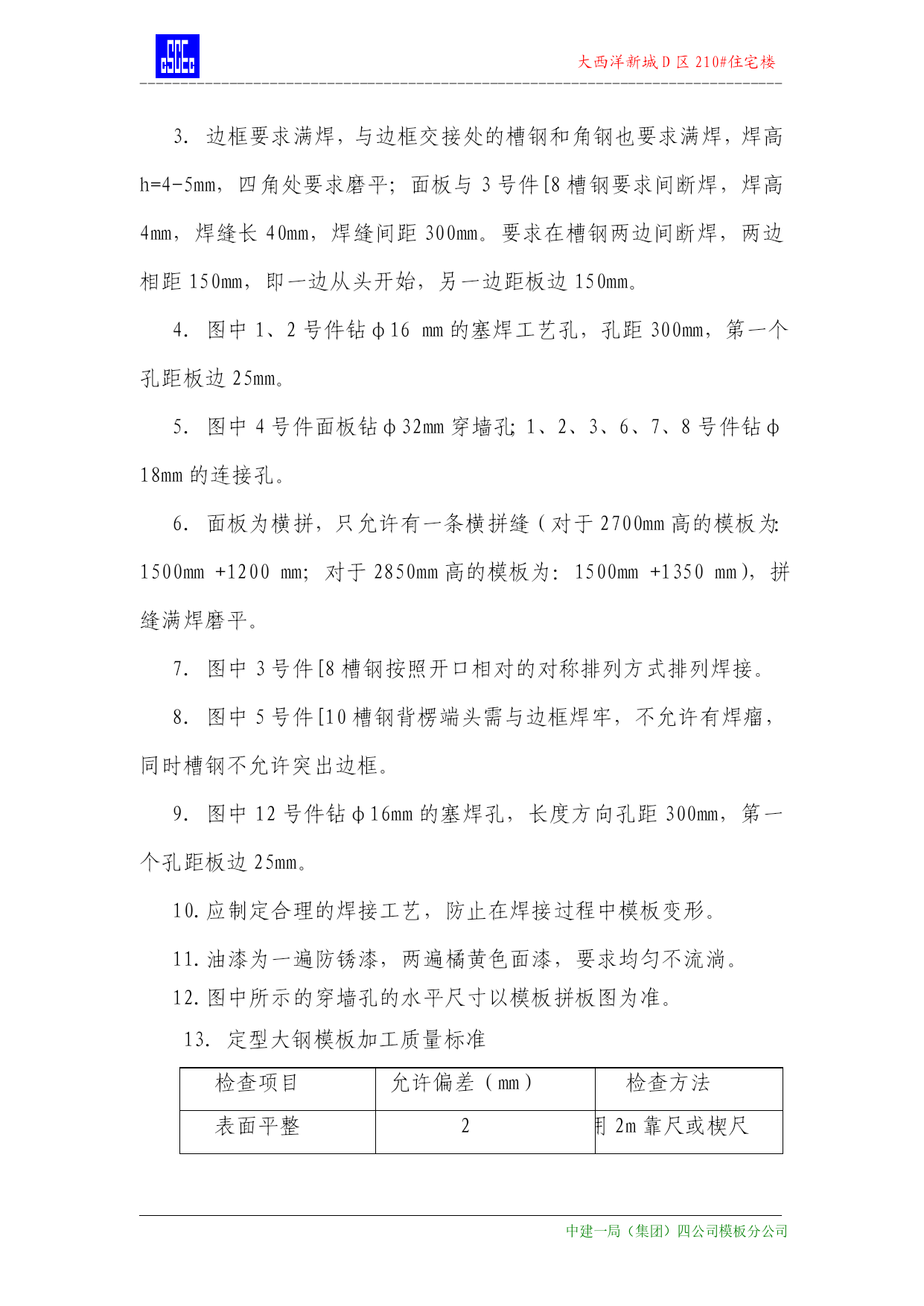

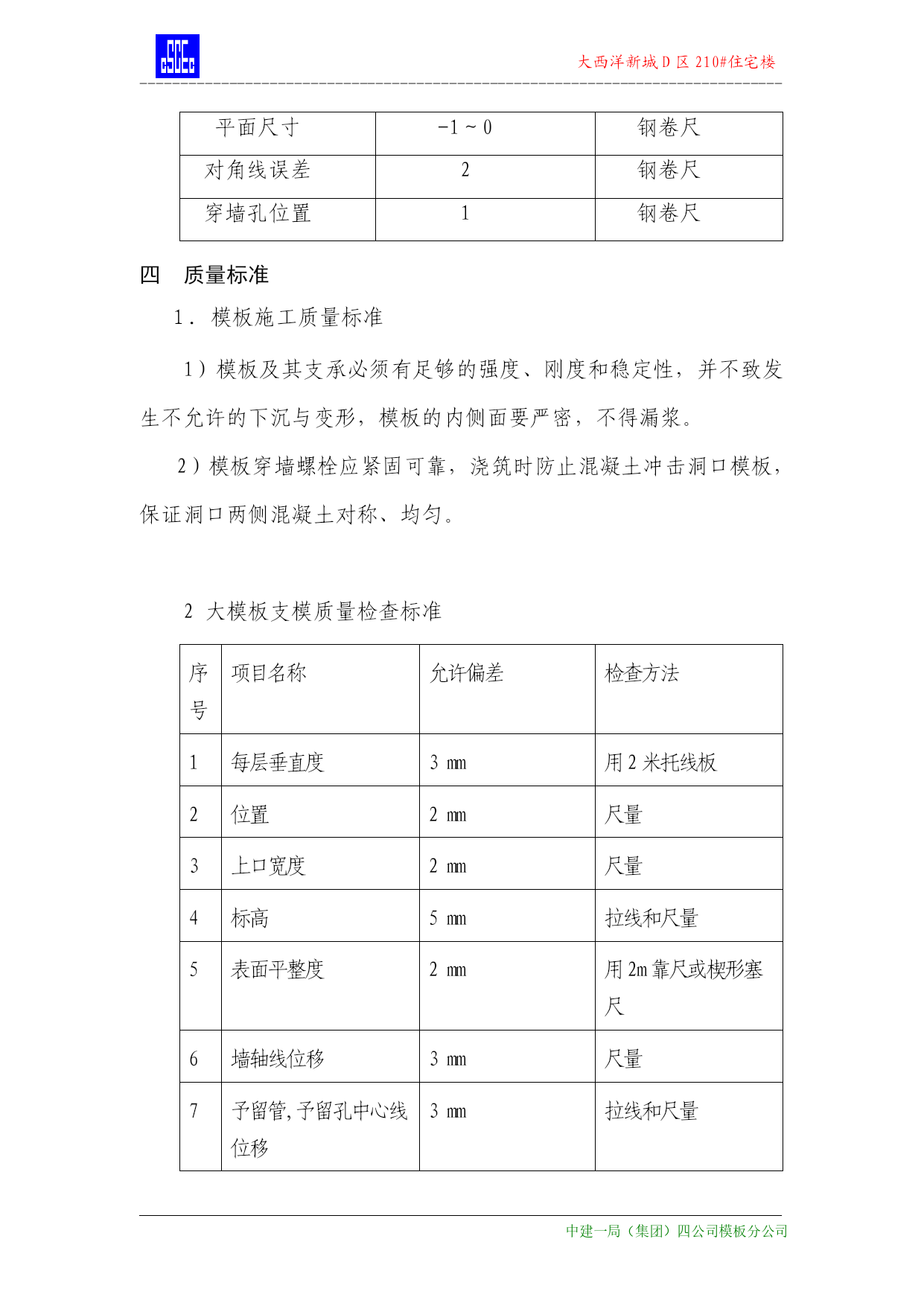

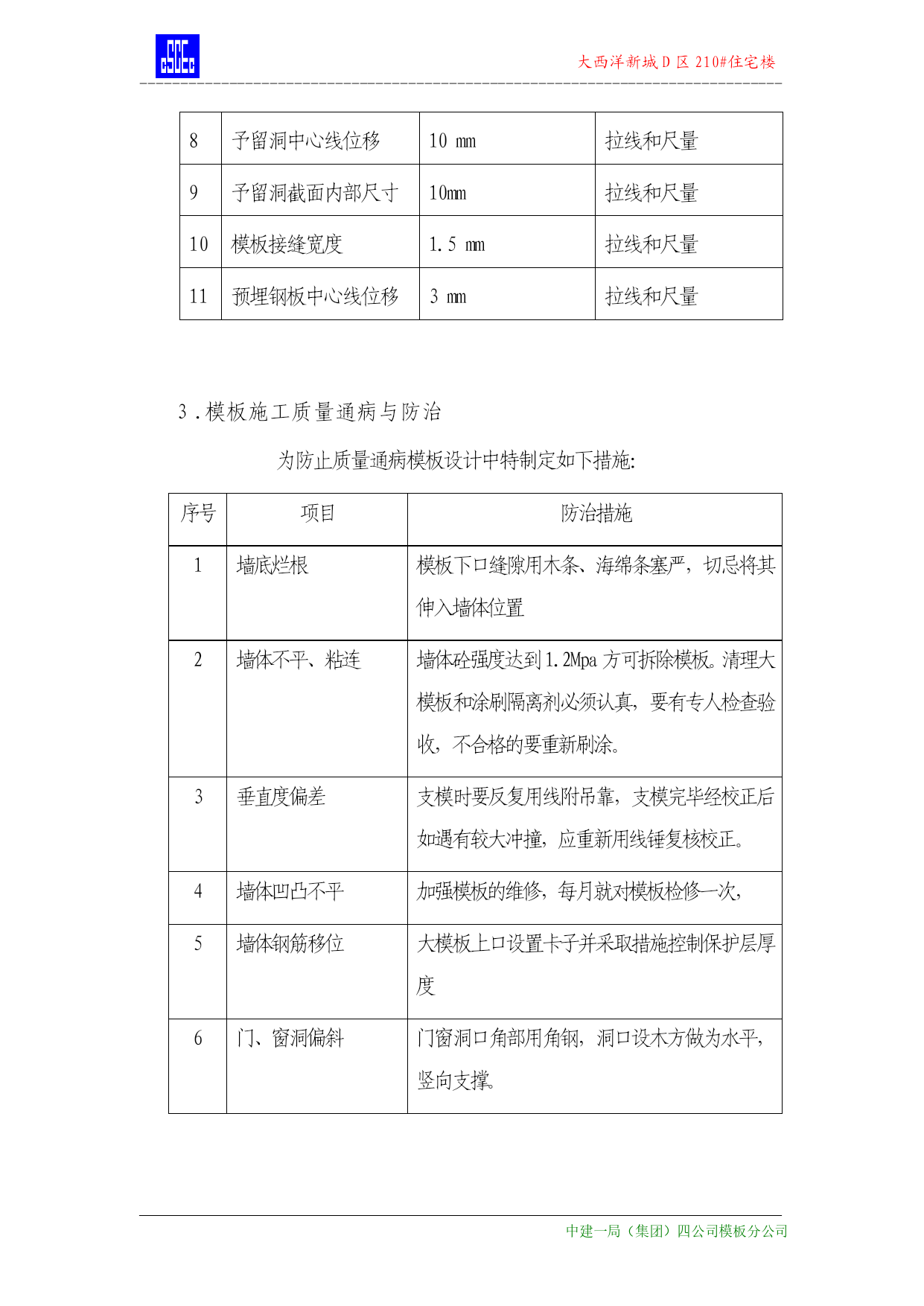

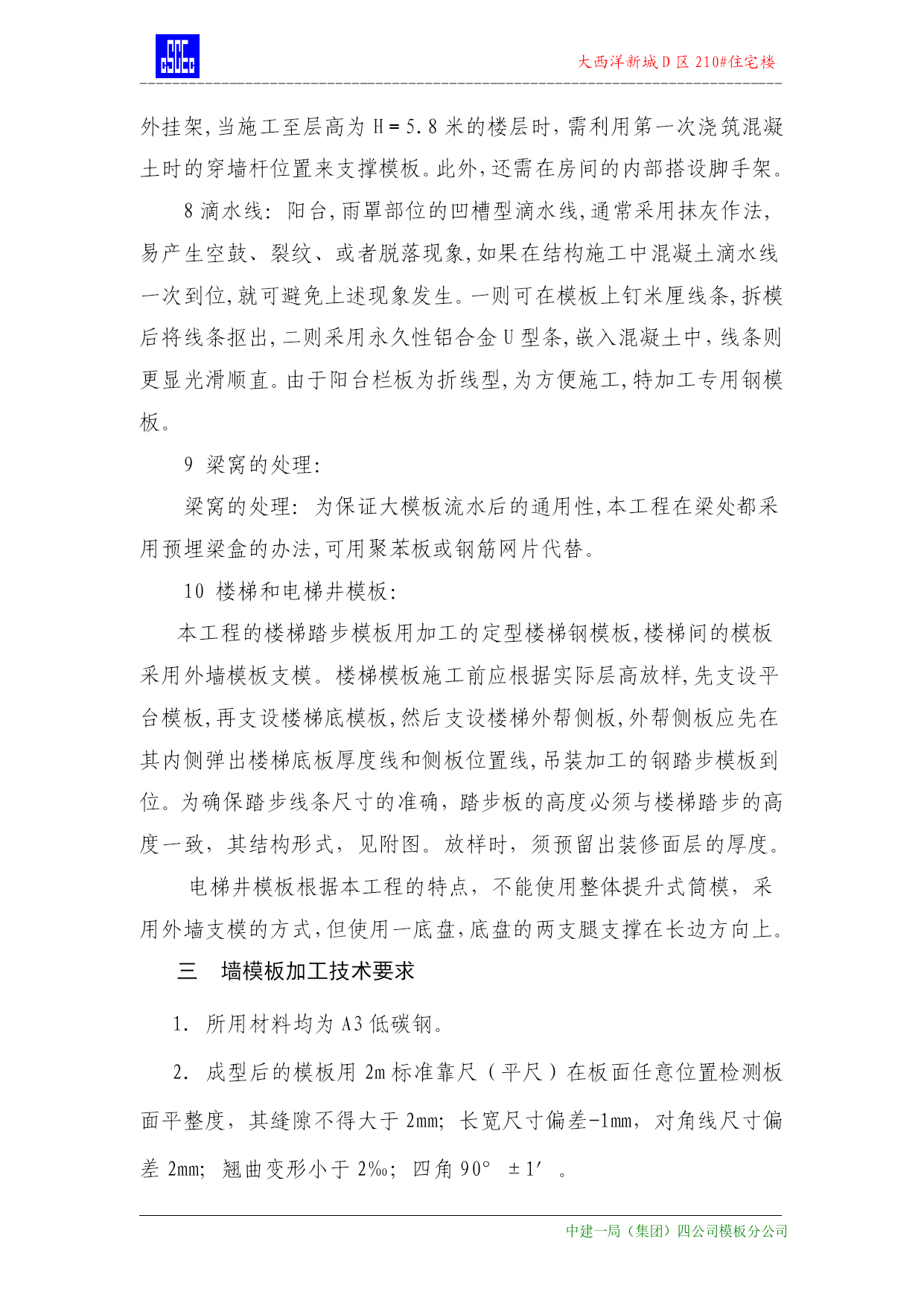

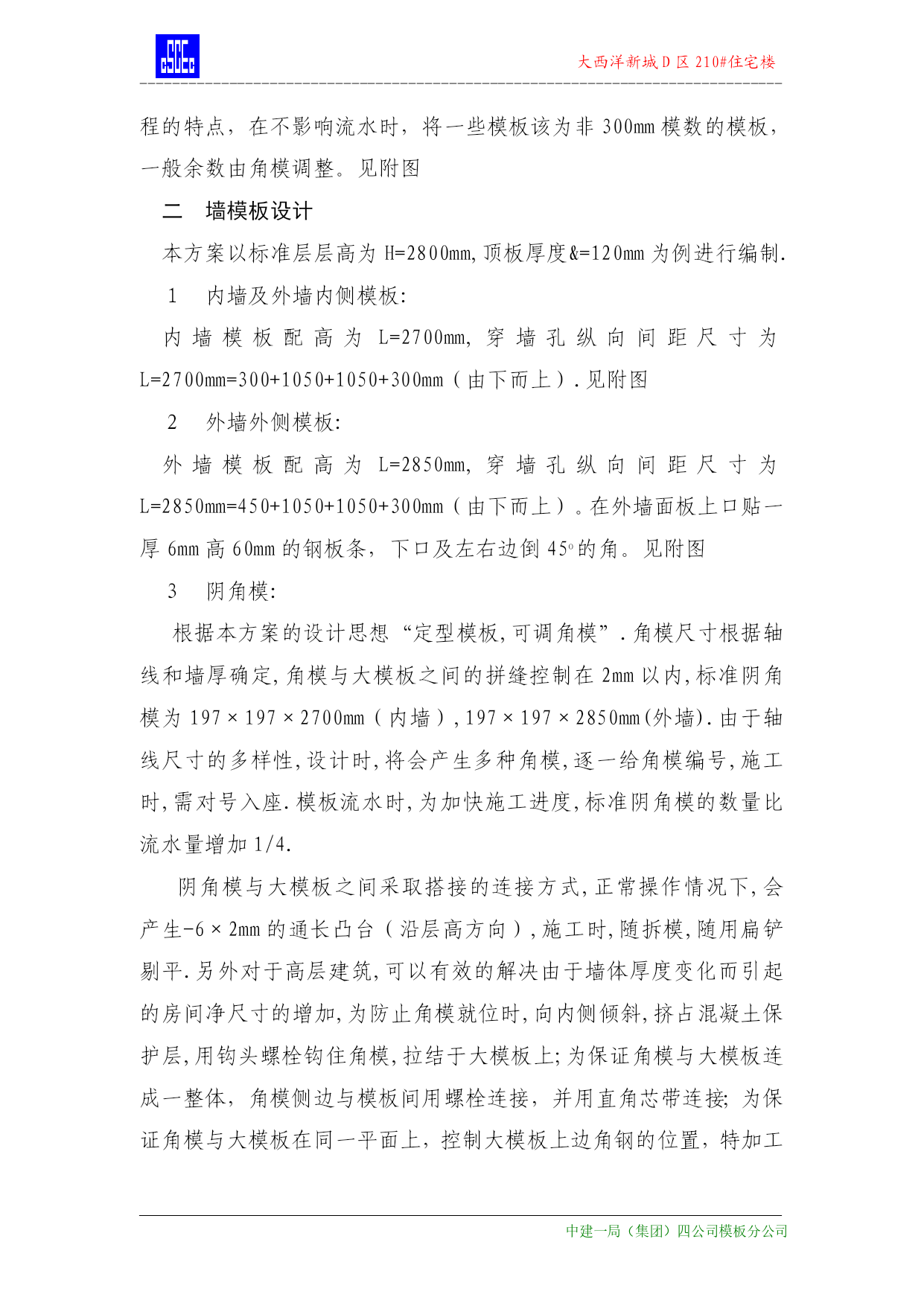

大西洋新城D区210#住宅楼PAGE2中建一局（集团）四公司模板公司公安大学住宅墙模板设计方案模板租赁分公司目录第一章、工程概况第二章、施工部署第三章、模板施工方案第四章、安全文明施工第五章、大模板计算书第六章、附图大西洋新城D区210#住宅楼-------------------------------------------------------------------------------PAGE——————————————————————————————————————————————中建一局（集团）四公司模板分公司大西洋新城D区210#住宅楼中建一局集团四公司模板分公司第一章、工程概况一工程概况望京大西洋新城Ｄ区210#住宅楼位于北京市朝阳区南湖渠路北京市建筑工程机械厂西南角，与望京新城隔路相望。由北京信宜房地产开发有限公司开发，北京众拓建筑工程设计有限责任公司设计。中建三局北京分公司承建。该工程结构形式是短肢剪力墙结构。建筑面积30000平米，建筑高度75米，工程地下二层，地上二十五层，层高依次为：首层3.00m,二至十七层2.80m,其中十二层为3.00m,十八层以上为3.00m。剪力墙厚200mm,楼板厚度150mm，140mm，120mm，100mm,层高2.8m。二编制依据:1)由甲方提供的北京众拓建筑工程设计有限责任公司图纸2)《钢筋混凝土结构施工及验收规范》（GBJ50204-92）3)我国现行的相关施工验收规范和操作规程第二章、施工部署一质量目标:本工程结构争创北京市结构“长城杯”。模板的设计、加工质量标准按清水混凝土质量标准实施。由于目前我国尚无清水混凝土专项施工规范，因此参考创结构“长城杯”的要求及有关资料并结合企业自身经验，拟定如下标准。清水混凝土外观要求应达到：表面平整光滑，线条顺直，几何尺寸准确（在允许偏差以内，符合GB50204-92第2.3.9条的允许偏差），色泽一致，无蜂窝、麻面、露筋、夹渣和明显的汽泡，模板拼缝痕迹有规律性，结构阴阳角方正且无损伤，上下楼层的连接面平整搭接，表面无需粉刷或仅需涂料罩面即可达到相当于中级抹灰的质量标准。本工程清水混凝土分部分项质量标准以国家标准为基础，并比国家标准有所提高。为本工程入围结构“长城杯”提供技术保障。二施工流水段的划分:剪力墙模板按标准层（层高2800）设计。本工程按后浇带所留位置划分为四个流水段,轴17（向16轴方向移1500mm位置）至轴23,轴1/K至轴T为第一流水段；轴8（向7轴方向移1500mm位置）至轴17（向16轴方向移1500mm位置）,轴1/L至轴T为第二流水段；轴1至轴8（向7轴方向移1500mm位置）,轴K（向J轴方向移1500mm位置）至轴T为第三流水段；轴1-轴1/9,轴A-轴K（向J轴方向移1500mm位置）为第四流水段。模板施工按配第一段模板向第三段模板，第二段模板向第四段模板流水，但在流水段处增加不通用的模板。流水段划分见附图第三章、模板施工方案一地下室模板设计1编制原则(1)根据本工程剪力墙平面布置图的特点,由于各房间的开间进深尺寸不一,不便于模板周转,本着投入经济的原则,本工程内外墙模板采用配置部分通用模板加少量非通用模板的方式。(2)工程质量要求高,地下结构混凝土表面基本不做抹灰处理。2地下室模板设计:模板的面板为δ=18mm竹胶板,竹胶板板面及裁口处必须作好防水处理,板面须均匀涂刷脱模剂。竖向次龙骨用50x100mm的木方间距不超过250mm,横向次龙骨采用50x50mm的木方间距不大于400mm,横向次龙骨嵌入竖向次龙骨中。横向背楞采用2φ48钢管间距不大于600mm,竖向背楞采用2φ48的钢管间距不大于400mm,对拉螺栓直径φ14mm,纵距不大于600mm,横距不大于400mm,考虑外墙防水混凝土,采用止水片螺杆一次性使用,止水片螺杆的做法是在螺杆的中部焊50x50x3止水片,止水片要满焊。内墙螺栓外套PVC管。其长度为墙厚减5mm。二墙模板选型：本方案的设计思想是在保证清水混凝土墙体质量的前提下，本着投入经济的原则下，力求混凝土墙面接缝最少。因此选用无阳角定型大钢模板,可调阴角模.根据墙体混凝土最大侧压力50Kpa,每块大模板的重量一般不超过2吨。选用以下模板：定型大钢模板厚度为186mm,面板使用6mm热轧钢板,四周边肋为[8,其中在下口面板伸出槽钢背楞25mm，在槽钢背楞与面板交接处加焊一通长φ16钢筋，内部纵肋（通长）使用[8槽钢,中心间距为300mm,内部横肋为L７５*50×5的角钢,中心间距为600mm左右,水平背楞为2[10槽钢,中心间距为1050mm,模板
